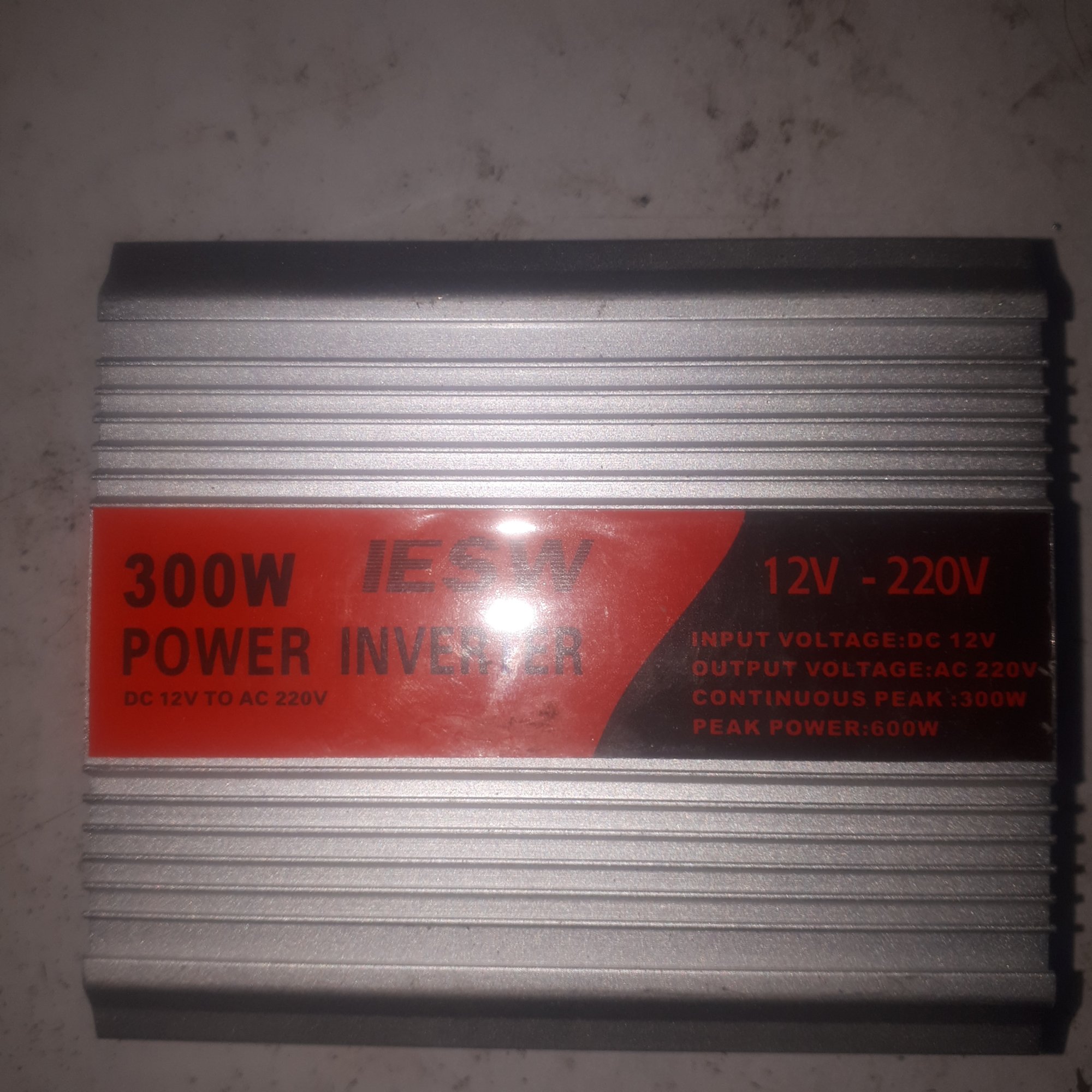

کمبود ولتاژ در اینورتر 300 واتی iesw

Nik andish

VIP+ افتخاری
کاربر
1390٫8٫5
1,465
13,605
Hamedan
,,درودهمکاران ,,
اینورتر فوق با عیب نداشتن خروجی و پراندن فیوز پذیرش شد
دو عدد فت 3205 سوخته بود تعویض کردم
یکعدد740 که به جایش buk455-600c جایگزین کردم
فعلا راه افتاده ولی بدون بار 200 ولت میده لامپ 200w رشته ای اصلا روشن نمیکنه و به جیغ زدن میافته لامپ led 9w روشن میکنه ولی بعد چندلحظه بیزر جیغ میزنه
آیسیهای مدار که همه smd هستن

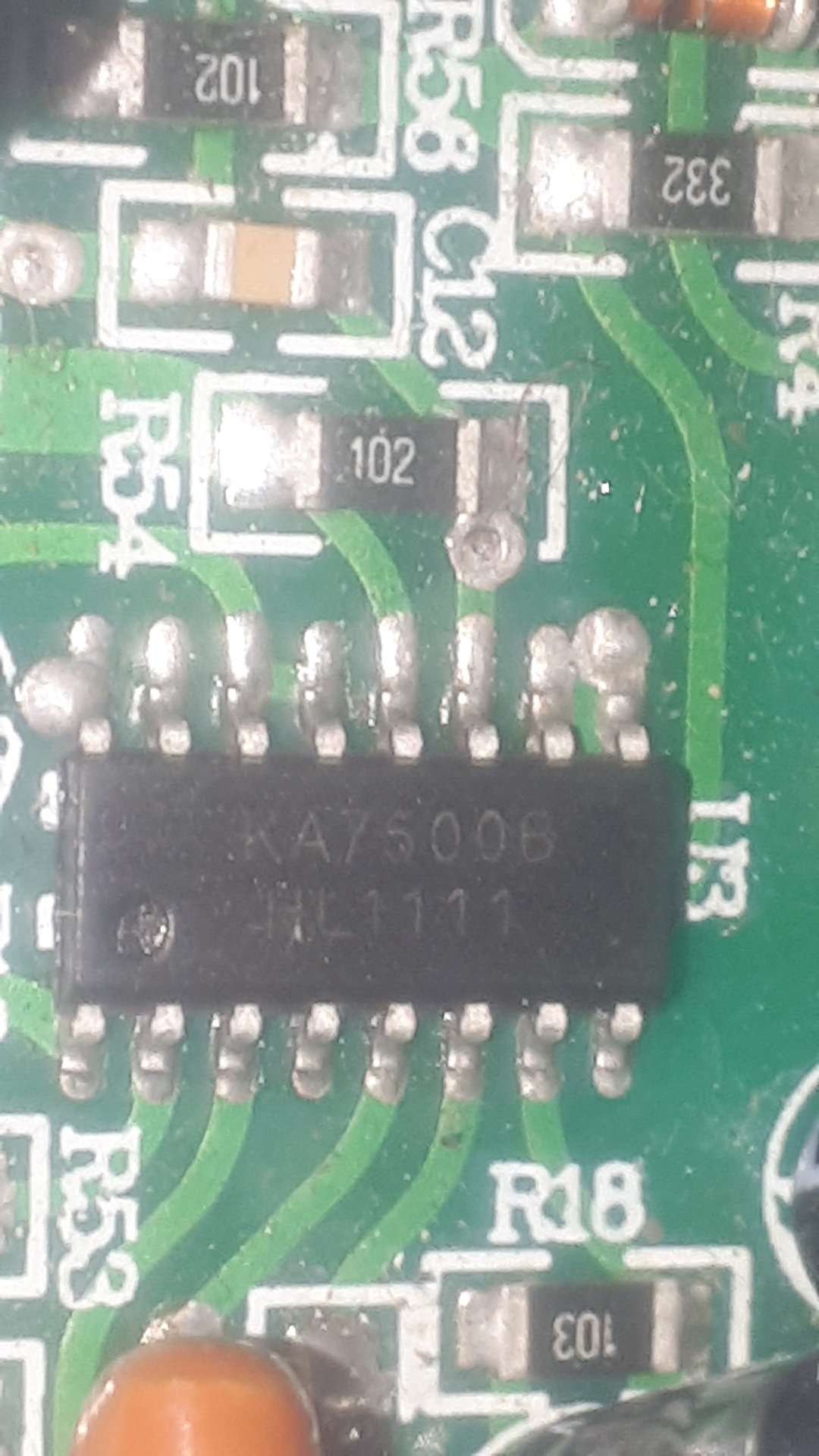

سمت فتهای خروجی ka7500b

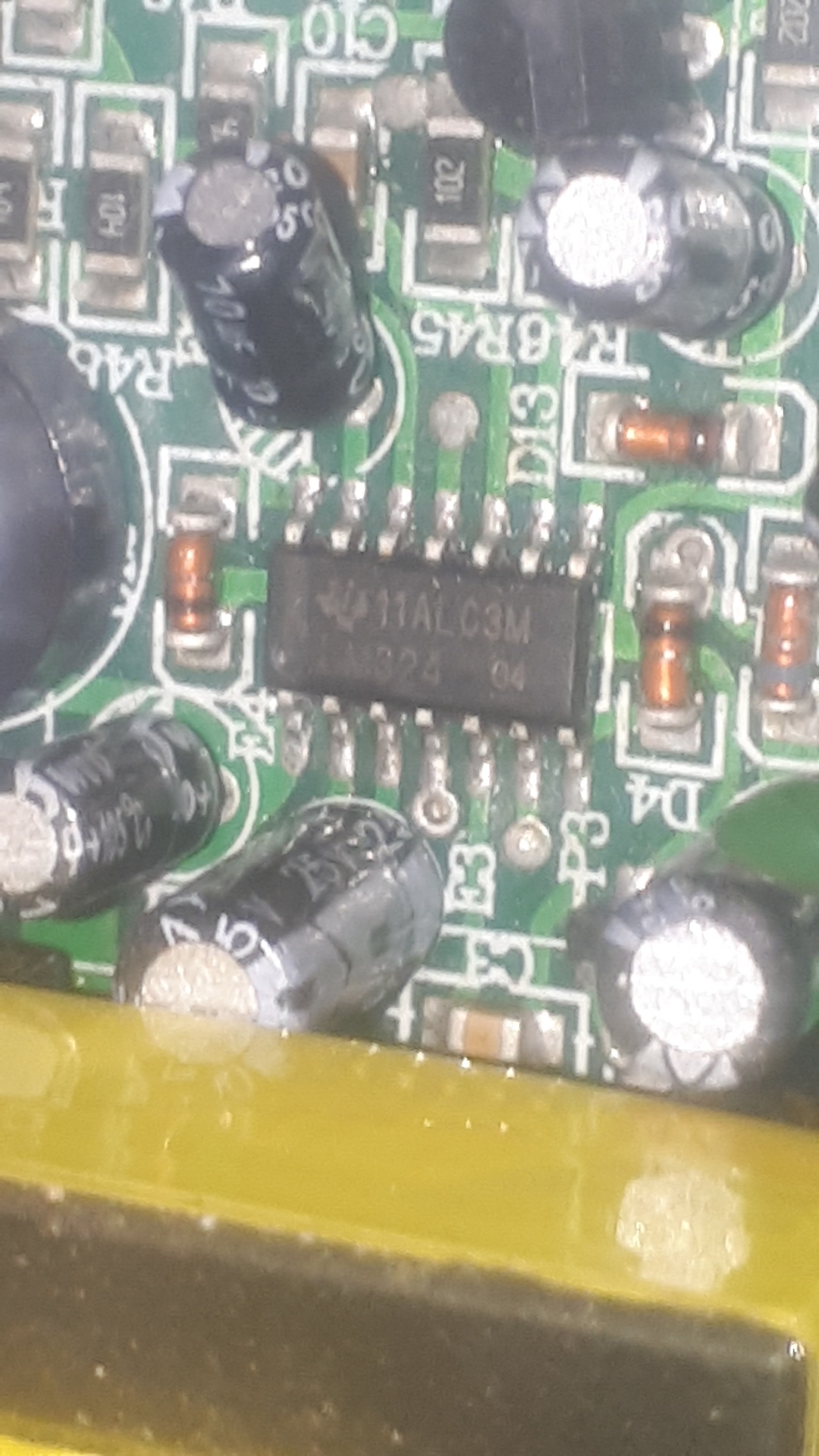

وسط مدار lm324

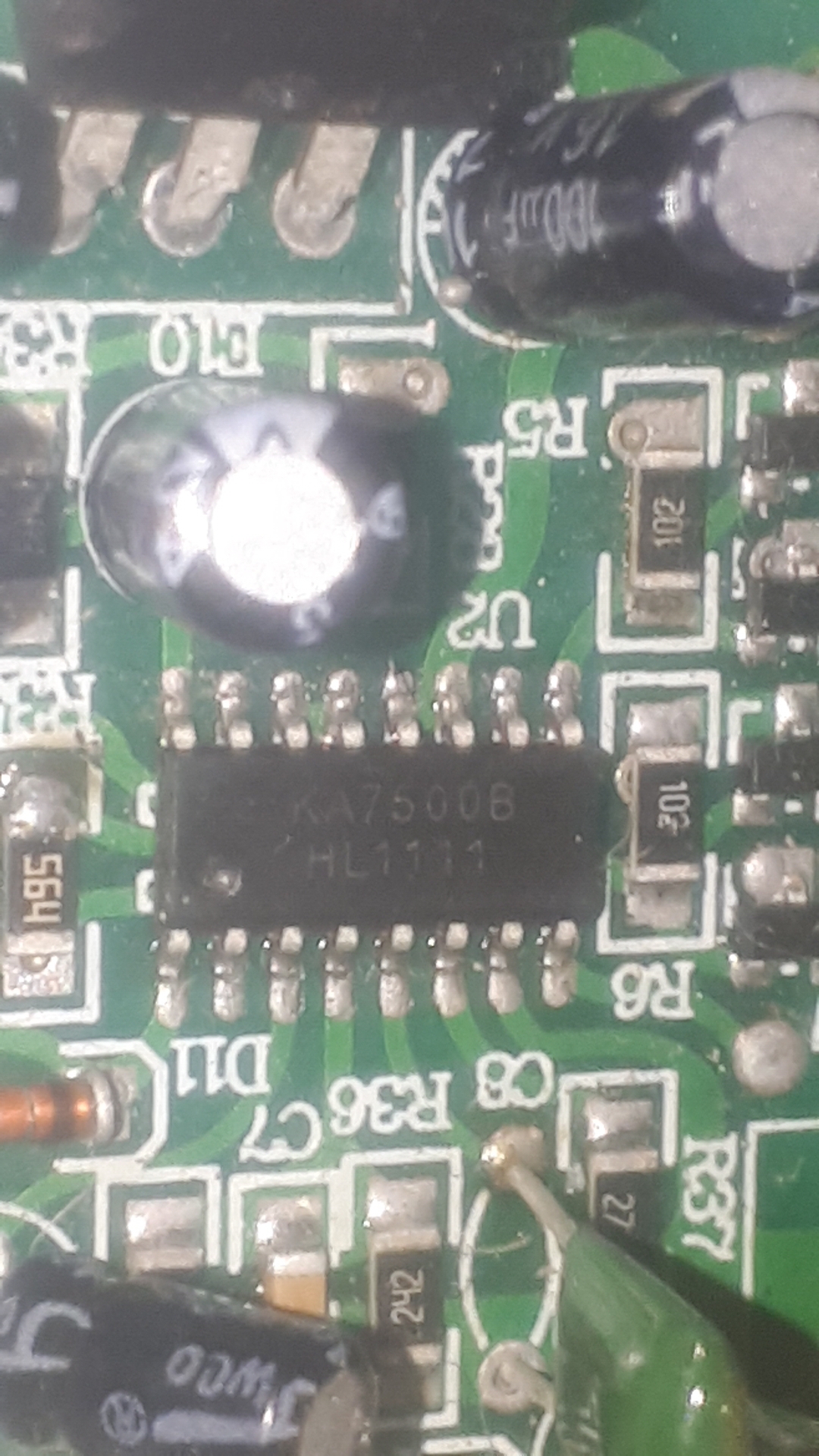

و نزدیک رگولاتور 7805 هم باز ka7500b

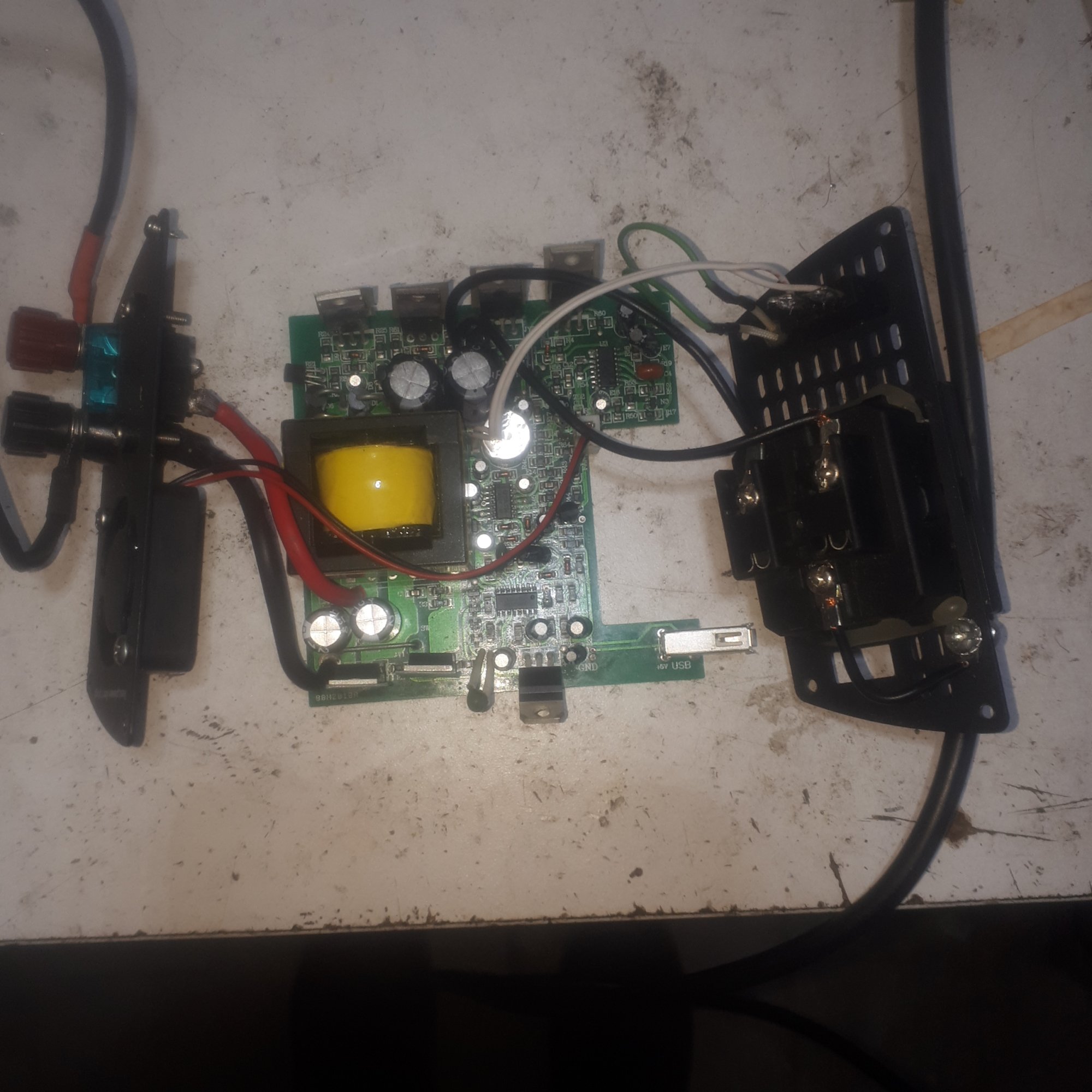

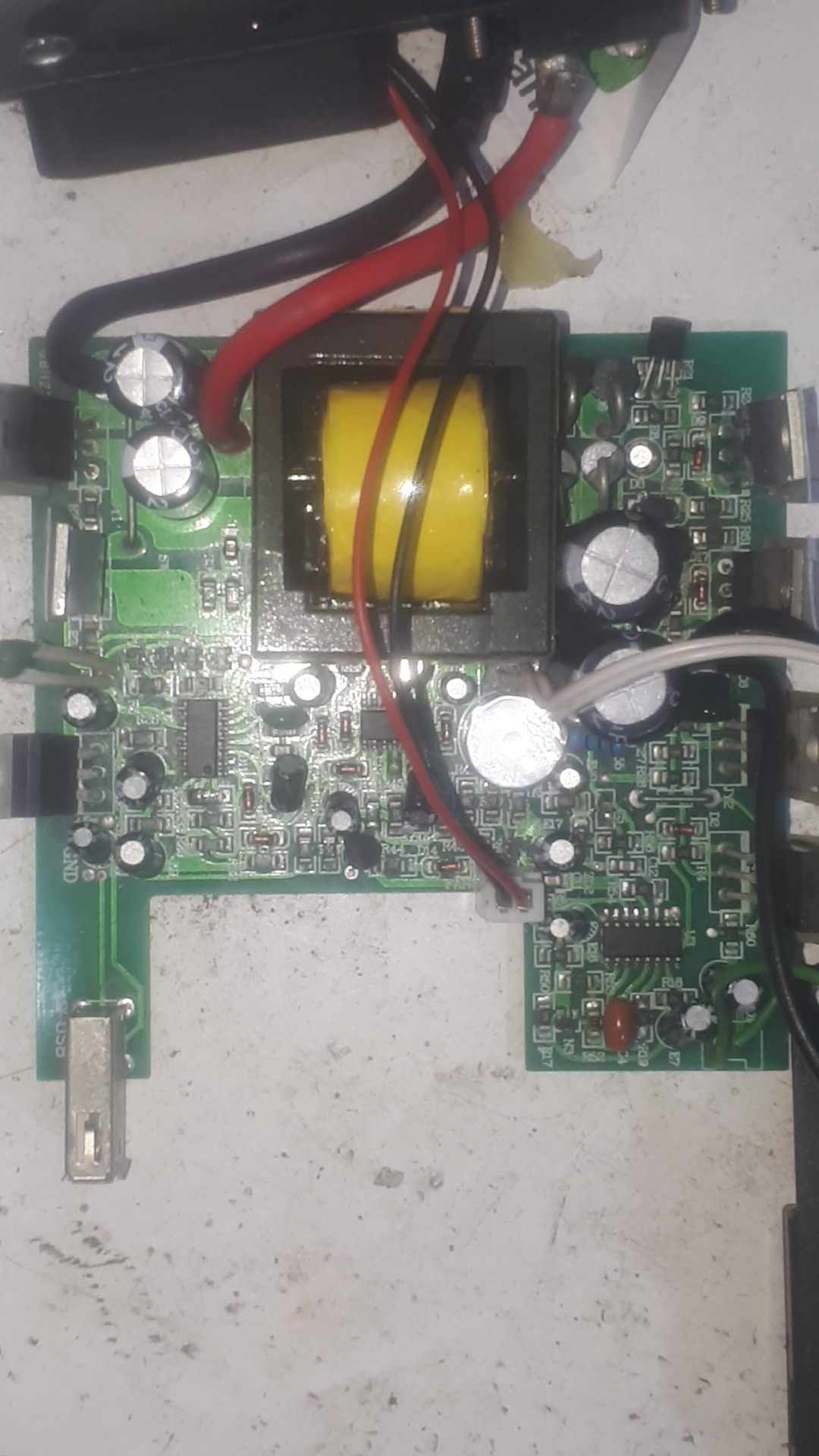

عکسها را پیوست میکنم من روی اینورتر خیلی تجربه ندارم لطفا کمک بفرمائید


پیوست‌ها

آخرین ویرایش:

Nik andish

VIP+ افتخاری
کاربر
1390٫8٫5
1,465
13,605
Hamedan
،،درودهمکاران،،
حالاکه دو ماه گذشته حداقل یک سوال ازاهل فن دارم:
آیا لامپهای التهابی قدیمی با این مبدلها روشن میشوندمثلا لامپ 200 وات رشته ای با مبدل 300 وات آیا روشن میشه یا صرفا لامپ led باید زد ؟


MohandsMahdi

کاربر vip
کاربر
1401٫4٫19
38
50
قم
سلام وقتی لامپ 200 واتی به اینورتر وصله ولتاژ رگولاتور 7805 رو بگیر
در جواب سوالت هم بایو بگم معمولا خروجی اینورتر ها DC هست و بهتره برای روشنایی از لامپ هایLed استفاده بشه ولی تااونجایی که میدونم لامپ رشته ای هم مشکل نداره


mojtabav

کاربر vip
کاربر
1398٫7٫26
97
193
سلام
خروجی اینورتر ها AC هست و معمولا تو طبقه تبدیل DCبهAC معمولا از 4 عدد ماسفت توی توان های پایین از740 استفاده میشه.و بصورت پل بسته میشه.و دو عدد ترانزیستورولتاژ بالا توی این طبقه هست اون ها رو چک بفرمایید.


Nik andish

VIP+ افتخاری
کاربر
1390٫8٫5
1,465
13,605
Hamedan
قابل توجه همکاران
من از جا فندکی ماشین استفاده میکردم،ولتاژ فقط ۲۰۰ ولت میداد و یک لامپ ال ای دی ۹ واتی روشن میکرد
اما مستقیم از باطری ماشین گرفتم ولتاژ بیشتر شد و لامپ ۳۳ وات ال ای دی روشن شد البته باید۲۰۰ وات رشته ای هم تست کنم و نتیجه اعلام کنم

  • Like
واکنش‌ها[ی پسندها]: meahdi

majidfjjgigg

کاربر
1403٫6٫31
13
9
گلستان
درود.
فت های ۳۲۰۵ وقتی میسوزه
چک کنید ببینید ۷۵۰۰ هم بعضی اوقات میسوزه
اگر بین ۷۵۰۰ و ۳۲۰۵ ترانزیستور بافر داشته باشه اونا هم میسوزن.مقاومتهای smd رو چک کنید.
ولتاژ پایه سوررس و گیت ماسفت ها رو بگیرید باید ۵ ولت باشه
