آموزشی: چگونگی جایگاه و مسیر جریان فاز به نول و مسیر جریان پل دیود و خازن صافی

[electronium]

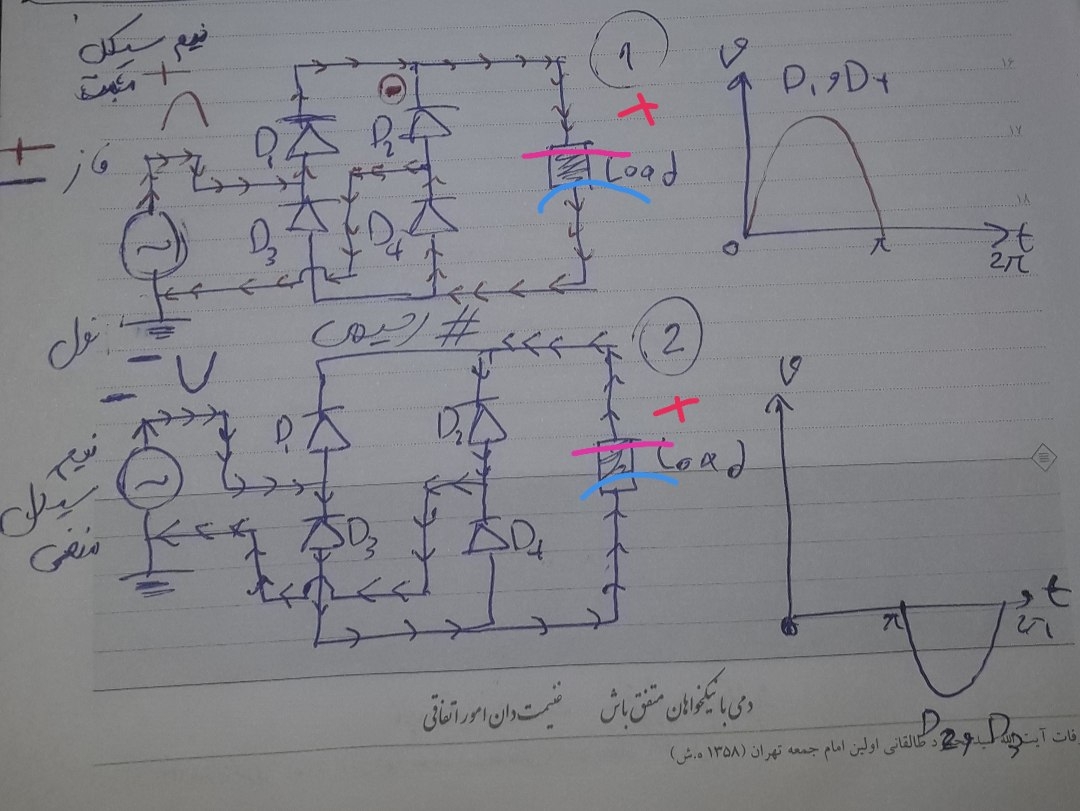

سلام بر اساتید و دوستان بنده علاقه وافرم به حوزه برق و الکترونیک سبب شد دنبال موضوعات سطح بالا و خاص باشم چون به طراحی مدارات نیاز داشتم و دارم به طوری استادم عزیزم استاد غزال بارها در پست‌ها تحلیل مدارات پاور و لامپ کم مصرف و مدارات دیگر واژه نیم سیکل مثبت و منفی و چگونگی فاز و نول به طور مفصل توضیح داده بود ولی چون ذهن بنده کاملاً دیداری هست و باید برایش مطالب از حالت انتزاعی خارج شود مثلا همینطور اینکه چرا خازن صافی قطبیتش برعکس با پل دیود قرار میگیرد و و بطور مستقیم مثبت خازن به آند و منفی خازن را به کاتد پل دیود بزنیم خازن میترکد...بنابراین برآن شدم که تا اصل قضیه را دریافت کنم لذا با بررسی به معلومات خودم و چند عکس عمومی درباره‌ی جریان Ac به این نتیجه رسیدم که این حالت مبهم و انتزاعی را برای همگان به طور شفاف و واضح سازم و در عکس زیر مسیر جریان در دو نیم سیکل مثبت و منفی از فاز را مشاهده میکنیم که چطور در پل دیود به جریان می افتد
