سوال: چطور می توان ازخروجی تغذیه ۴۰ولتی ۵ولت ثابت بدست آورد

amir*as

کاربر vip
کاربر
2020-03-07
123
234
عرض سلام واحترام خدمت اساتیدبزرگوار وبلاخص استادغزال عزیز ابتدا غذر خواهی میکنم که سوالم را اینجامطرح میکنم اگربایددرجای دیگری مطرح می شدبفرمایید اطاعت میکنم واماسوال بعضی از اسپیکرهای قدیمی خروجی ترانس تغذیه شون ۴۰ولت یا بیشتر است وولتاژ۱۲برای بخش های پری ودرایور ندارند من سعی کردم بااستفاده ازتعدادی مقاومت سری ولتاژ روتاحد۱۲ولت کاهش بدم ولی بعدازتبدیل به ۵ولت ولتاژ پایدار نبوده و قابل استفاده نبود بعضا مجبور می شدم ترانس جداگانه نصب کنم یااز بردتغذیه سوئیچنگ استفاده کنم سوال اینست که میشود ازهمان تغذیه خوددستگاه ولتاژپایدار ۵ولت برای نصب بردusbساخت ممنون اگه راهنمایی بفرمایید..


mehrdad540

کاربر
2020-02-27
453
644
شیراز
عرض سلام واحترام خدمت اساتیدبزرگوار وبلاخص استادغزال عزیز ابتدا غذر خواهی میکنم که سوالم را اینجامطرح میکنم اگربایددرجای دیگری مطرح می شدبفرمایید اطاعت میکنم واماسوال بعضی از اسپیکرهای قدیمی خروجی ترانس تغذیه شون ۴۰ولت یا بیشتر است وولتاژ۱۲برای بخش های پری ودرایور ندارند من سعی کردم بااستفاده ازتعدادی مقاومت سری ولتاژ روتاحد۱۲ولت کاهش بدم ولی بعدازتبدیل به ۵ولت ولتاژ پایدار نبوده و قابل استفاده نبود بعضا مجبور می شدم ترانس جداگانه نصب کنم یااز بردتغذیه سوئیچنگ استفاده کنم سوال اینست که میشود ازهمان تغذیه خوددستگاه ولتاژپایدار ۵ولت برای نصب بردusbساخت ممنون اگه راهنمایی بفرمایید..
سلام دوست عزیز خیلی ساده میشه این کارو کرد با آی سی معروف 7805 فقط ورودی مجاز این آی سی حدود 20 ولت هست یعنی شما اول باید ولتاژ رو به حدود 20 ولت برسونید بعد وصل کنید به این آی سی


جمشيدا

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-03-13
4,226
19,655
تهران - ساوه
سلام

البته با توجه به آمپر خروجی در ولتاژ 5 ولت ثابت بهترین گزینه استفاده از آی سی زیر

و حتما با این مشخصه

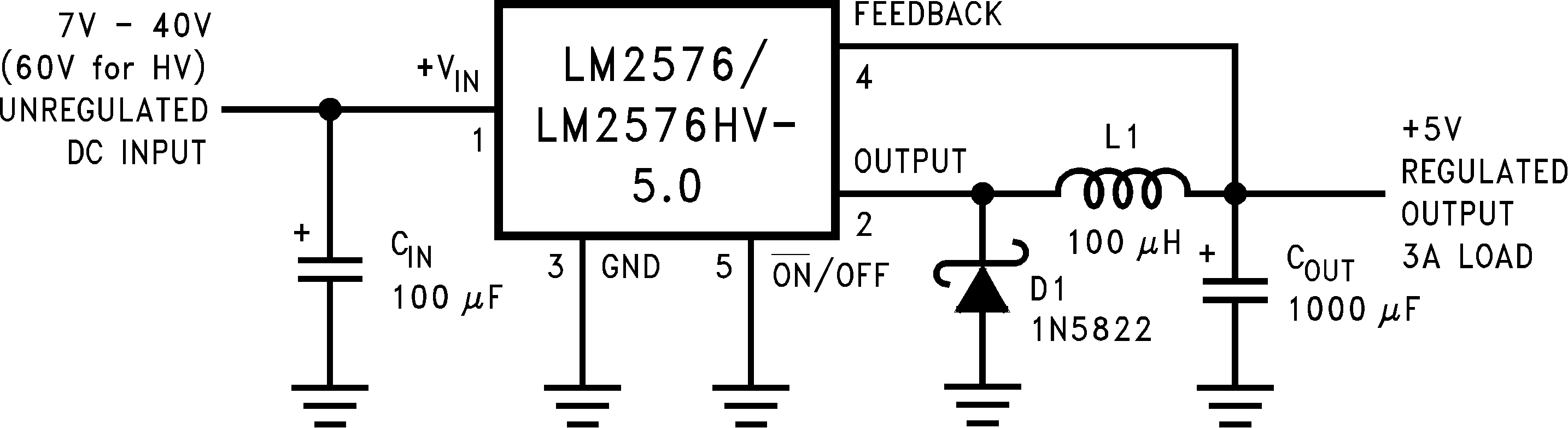

LM2576HV 60V TO 5V 3A

**********************************************
LM2576HV  60V TO  5V  3A.png


amir*as

کاربر vip
کاربر
2020-03-07
123
234
سلام دوست عزیز خیلی ساده میشه این کارو کرد با آی سی معروف 7805 فقط ورودی مجاز این آی سی حدود 20 ولت هست یعنی شما اول باید ولتاژ رو به حدود 20 ولت برسونید بعد وصل کنید به این آی سی

سلام عرض میکنم خدمت کاربرمهرداد بله من باقرار دادن چندمقاومت به صورت سری این کاروکردم ولی درانتها ولتاژ پایدار نبود آیا شماخودتان این کاروکردید مچکرم

آخرین ویرایش:

amir*as

کاربر vip
کاربر
2020-03-07
123
234
سلام

البته با توجه به آمپر خروجی در ولتاژ 5 ولت ثابت بهترین گزینه استفاده از آی سی زیر

و حتما با این مشخصه

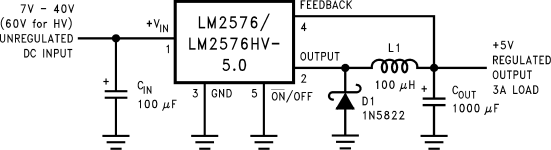

LM2576HV 60V TO 5V 3A

**********************************************
مشاهده فایل‌پیوست 172817

ازنقشه ای که ارائه گردید ممنونم این رو امتحان می کنم انشاء الله که حتما جواب میده
