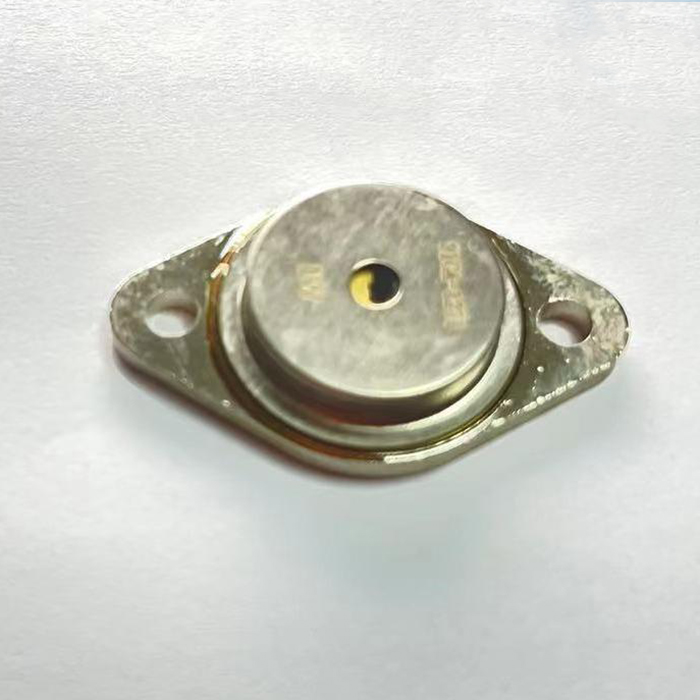

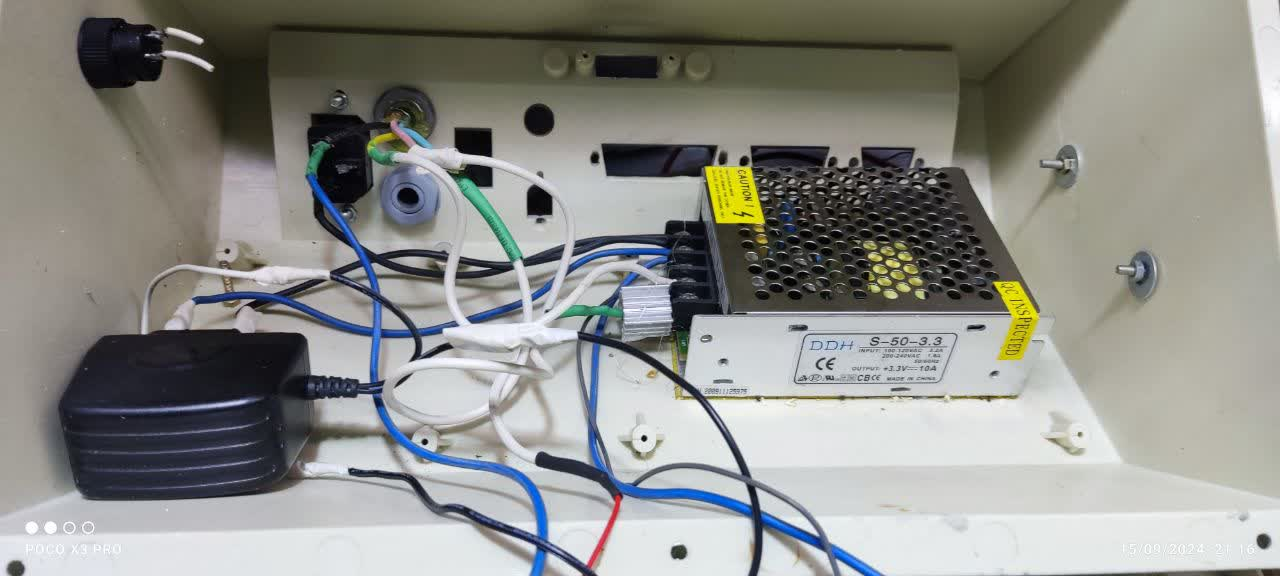

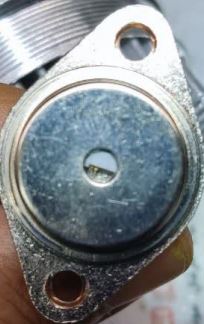

سلام دوستان یه سوال راجب درایور این ال ای دی میشه توضیح بدید مال خودش دست سازه یه منبع سویچینگ 3.3 ولت 10 امپر داره مثبت منبع یه دیود سری کرده و مستقیم میره تو ال ای دی ایا درسته؟
سلام
از نحوه کارکرد این دستگاه اطلاعی ندارم. اما بر اساس کارکرد کلی مثل دستگاه لیزر مو شخصی، مثبت یا منفی مستقیما وارد لیزر میشه و قطب مخالف از طریق یه ترانزیستور به دیود لیزر میرسه.
عموما بیس ترانزیستور هم توسط یه میکرو کنترلر فرمان روشن و خاموش شدن دیود لیزر رو صادر میکنه.
چرا که دستگاه‌های طبی با سلامت انسان سر و کار داره؛ لذا بصورت طبیعی
طول زمان فعال شدن لیزر نباید بیش از حد مجاز باشه. به این مفهوم که اپراتور نباید هر طول زمانی که خوشش اومد روی بدن بیمار فعال کنه.

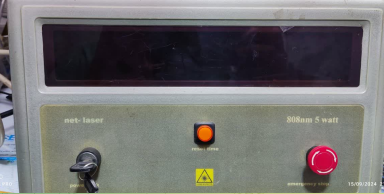

بصورت تحلیلی میگم؛ حداکثر طول زمان که لیزر 808nm و البته 5W بدون خطر میتونه روی پوست فعال باشه
مثلا ۳ ثانیه هست. پس اگر اپراتور بصورت دستی این زمان رو ۱ دقیقه ادامه بده؛ عوارض زیادی برای بیمار داره. لذا طبق اصول پزشکی، برنامه‌ای برای میکرو نوشته میشه که اپراتور بیش از طول زمان مجاز، امکان استفاده از لیزر روی پوست بیمار رو نداشته باشه.
در مجموع شما یا باید برنامه میکروی این دستگاه رو کپی کنید؛ که معمولا قفل داره و امکان کپی نیست (اگر هم بشه کپی کرد؛ در صورتی که تولید داخل باشه، طبیعتا غیر اخلاقی هست) و یا می‌بایست خودتون برنامه برای اون بنویسید.

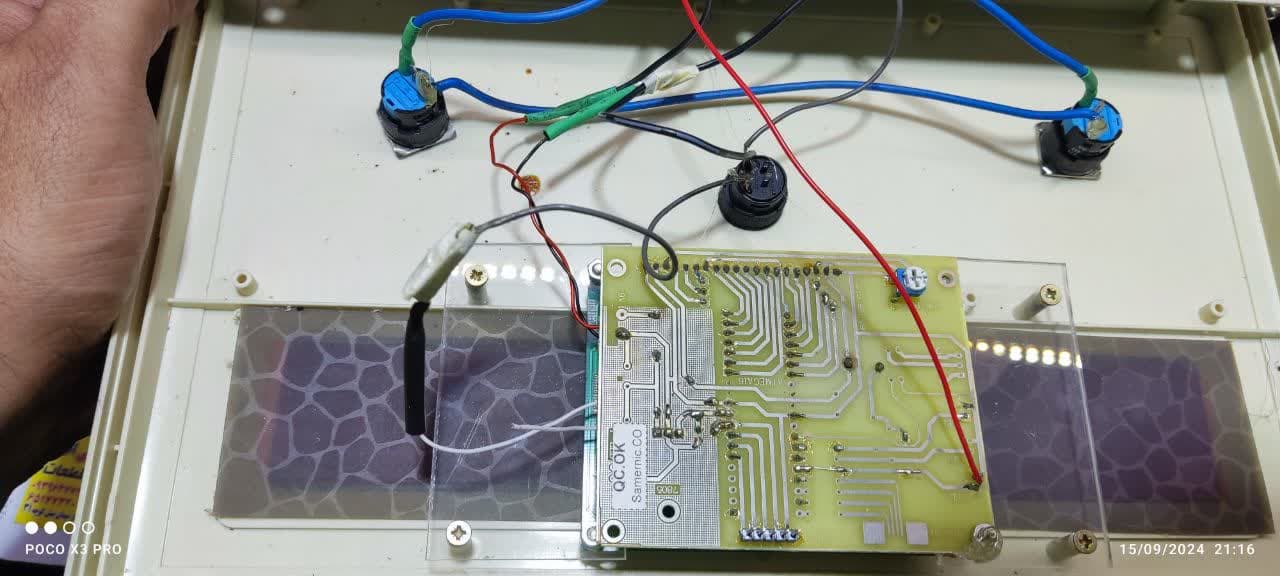

البته اگر از روی برد دستگاه تصور ارسال بفرمایید؛ دقیقتر میشه نظر داد که از میکرو استفاده شده یا طراحی دیگه‌ای داره.
ویرایش:
پشت برد صراحتا نام میکرو کنترلر Atmega16 ثبت شده.
