مشکل: پرش تصویر و Blue Screen لپ تاپ ایسوس مدل F50S

[Mr.Zamani]

با سلام خدمت همکاران عزیز
یه لپ تاپ ایسوس مدل F50S برام آوردن که بعد چند دقیقه کار کردن پرش های افقی رو LCDو چند لحظه بعدش صفحه آبی (Blue Screen)
رو صفحه میاد و پیغامی در مورد کارت گرافیک میده و سیستم ریست میشه در ضمن لپ تاپ خیلی داغ میکنه ... طوری که گرمارو بین تاچ پد و کیبورد کاملا میشه حس کرد ...
خودم حدس میزنم که مشکل از چیپ گرافیکه و اینکه فن درست خنک نمیکنه و احتمالا گرمای زیاد قلع چیپ رو آب کرده دیست کانکنتی جزئی و باید ریسولد شه ...دوستان اگه قبلا با همچین مشکلی مواجه شدن
ممنون میشم راهنمایی کنن ...#$V686



[مهدی امجدی]

با درود خدمت شما
دوست گرامی ، شما از طریق پورت vga تست بگیرید ببینید روی مانیتور آیا پرش دارد اگر پرش داشت احتمالا ایراد از چیپ گرافیک یا محدوده آن است هیت سینک را هم بررسی کنید
موفق باشید
​



[Mr.Zamani]

درود
ممنون ار پاسخ انجام میدم نتیجه را اعلام میکنم ...



[Mr.Zamani]

پشت لپ تاپ را باز کردم روشن کردم دمای لپ تاپ اومد پایین و دیگه مشکا پرش نداشت ائلش فن کار نمیکرد که با کمی ور رفتن فنش به کار افتاد ولی مین بردش گرد و غبار زیادب گرفته بود خمیر سیلیکون مرغوب نداشتم تینر هم نداشتم شستشو رو هم گذاشتم واسه فردا خمیر سیلیکون چه مارکی بگیرم ... تینر 2000 خوبه ؟ برد را میخام شستسو بدهم .. ایشالله که با سرویس مشکلش کاملا حل میشود...



[jaxtor]

پشت لپ تاپ را باز کردم روشن کردم دمای لپ تاپ اومد پایین و دیگه مشکا پرش نداشت ائلش فن کار نمیکرد که با کمی ور رفتن فنش به کار افتاد ولی مین بردش گرد و غبار زیادب گرفته بود خمیر سیلیکون مرغوب نداشتم تینر هم نداشتم شستشو رو هم گذاشتم واسه فردا خمیر سیلیکون چه مارکی بگیرم ... تینر 2000 خوبه ؟ برد را میخام شستسو بدهم .. ایشالله که با سرویس مشکلش کاملا حل میشود...

دوست عزیز ابتدا با دمنده گردو غبار را تمیز کنید و سپس برد را با تینر 20000 فوری شستشو دهید و از خمیر سیلیکون خاکستری که مرغوب هست استفاده کنید

با تشکر



[Mr.Zamani]

کلیه قطعات رو در آوردم بجز هیت سینگ برد رو شستشو دادم با تینر 20000 و پس از اینکه کامل خشک شد
لپ تاپ رو بستم و روشن کردم ولی مشکل تصویر همچنان برقراره وصل کردم به مانیتو و سیم فلت ال سی دی لپ تاپ رو هم در اوردم

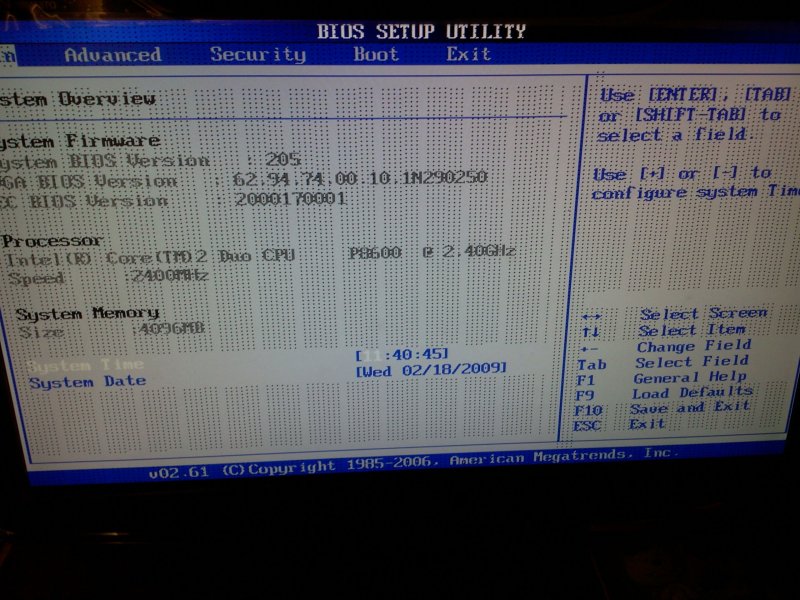

تصویر به اینصورتی که در عکسها مشاهده میکنید هستش ...
با اعمال فشار روی چیپ گرافیک هم تغییری نمیکنه ولی بعضی وقتا تصویر صاف میشه ...روی کلید های کیبورد که فشار میدم نقطه ها روی صفحه برای یه لحطه میرن و باز بر میگردن یا تغییر میکنن به اینصورتی که در تصویر مشاهده میکنین ...

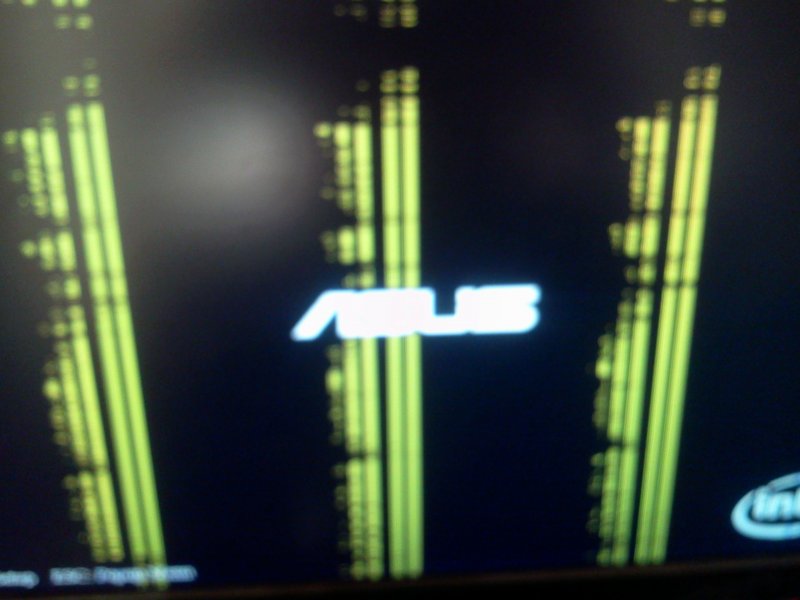

تصویر Loading هم به اینصورته بعضی وقتام صاف و بدن این خطهای سبزه :

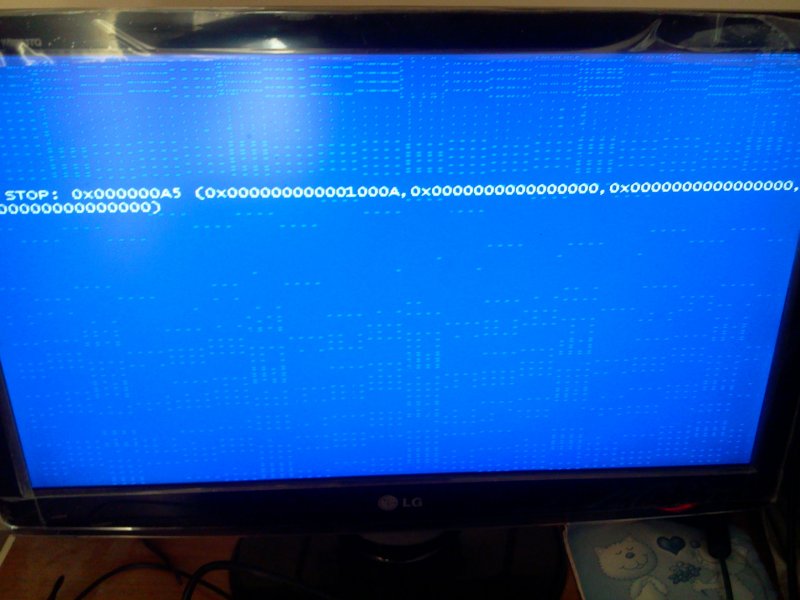

صفحه آبی هم به این شکل میاد وقتی ویندوز لود میشه :



چون خروجی رو با کابل VGA وروی مانیتور گرفتم احتمال میدم مشکل از چیپ باشه ...
اساتید ممنون میشم راهنمایی کنن ...
اگه نیاز به ریسولد چیپ هستش برد رو ببرم زیر دستگاه BGA
باتشکر . . .



[Mr.Zamani]

یه سوال دیگه چسب های روی چیب هارو برای بر داشتن هیت سینگ با چی بردارم ... ممنون



[Mr.Zamani]

ممنون میشم پاسخ بدین ...



[Mr.Zamani]

همکاران عزیز کسی نیست راهنمایی کنه ؟؟؟



[Yek.Doost]

سلام
چون فنش کار نمیکرد و ازش خبر نداشتید و مدام روشنش میکردید
اگه بتونی چیپ رو عوض بکنی که خیلی بهتر میشه
اون چسب رو همون کسی که قراره برات چیپ بزنه خودش میدونه چه کنه
​
