مشکل: پاور Perfect 500V-F12 روشن نمی شود

[ehsan-kh]

با سلام و احترام

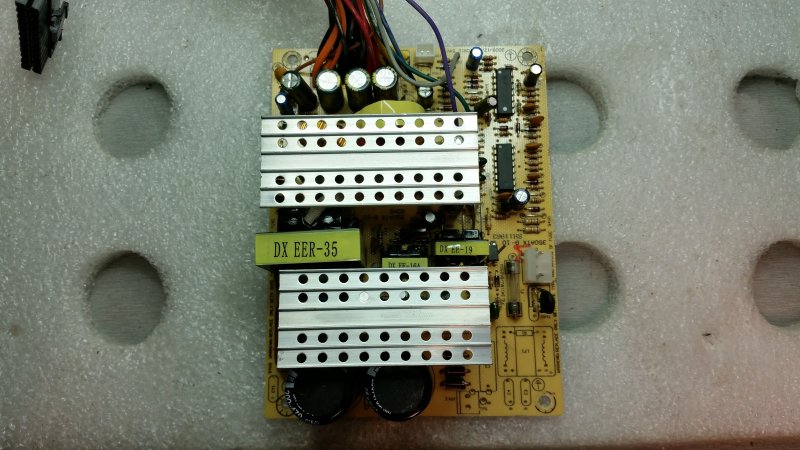

پاور پرفکت 500 دارم روشن نمی شود
فیوز سالم
دیود پل سالم
خازن ها سالم
ولتاژ 250 ولت بعد از خازن های اصلی تا ورودی ترانسیستور هست اما ترانسیستور خروجی ندارد
سیم سبز و زرد و نارنجی و بنفش و ... هیچ ولتاژی ندارند



[ehsan-kh]

با سلام و احترام
پس از کمی بررسی یک ترانسیستور سوخته پیدا کردم و تعویض کردم اما باز هم مشکل همچنان باقی است

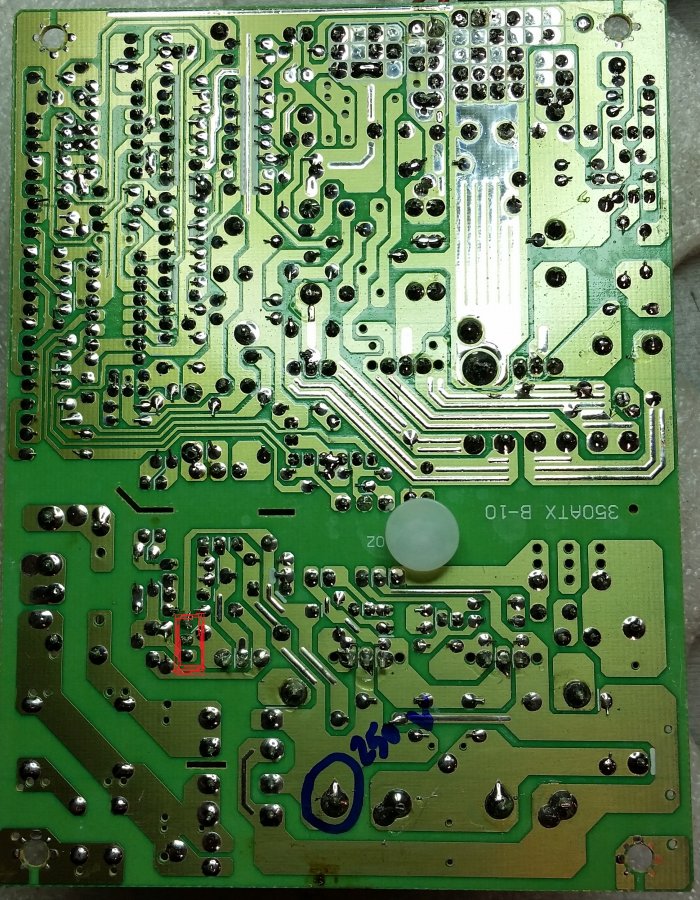

ترانسیستور C1815 که در شکل نیز مشخص کردم
لطفا مرا راهنمایی کنید با تشکر



[AMD]

طبقه اول و هیت سینک ترانزیستور ها رو از برد جدا کنید و تک تک بیرون از برد تست کنید .



[ehsan-kh]

با سلام مجدد
هیتسینک در آوردم و ترانسیتور ها سالم
ولی متوجه مقاومت فیوزی سوخته شدم که در شکل با شماره 2 مشخص کردم
ولی با تعویض اونم کار نمی کنه



[AMD]

خازن های X-Y رو هم تست کنید .



[ehsan-kh]

سلام
X-Y کدوم هاست نمیدونم
ممنون



[AMD]



[ehsan-kh]

با سلام مجدد و تشکر فراوان
خازن X که این پاور نداره
یک خازن Y داره که متاسفانه مولتی متر من قادر به تست اون نیست
باید یه مولتی متر پیشرفته بخرم
انشاالله شنبه می گیرم و تست میکنم و خبرش را هم می دم
بازم ممنون



[مهدی امجدی]

با سلام و احترام
پاور پرفکت 500 دارم روشن نمی شود
فیوز سالم
دیود پل سالم
خازن ها سالم
ولتاژ 250 ولت بعد از خازن های اصلی تا ورودی ترانسیستور هست اما ترانسیستور خروجی ندارد
سیم سبز و زرد و نارنجی و بنفش و ... هیچ ولتاژی ندارند

با درود
همکار گرامی ، شما باید در بخش سخت افزار و در قسمت پاور تاپیک میزدید
لطفا در هنگام ایجاد تاپیک ، دقت فرمایید تا در قسمت مربوطه باشد
موفق باشید​



[cfz1550100]

سلام دوستان اگه عکس خوبی از برد دارید بفرستید و اگر کسی شماتیک شو داره بفرسته ممنون میشم
