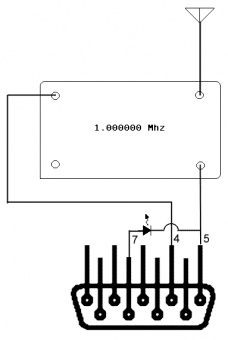

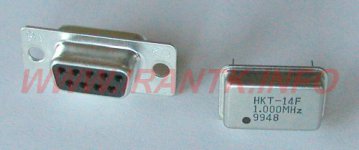

يك مدار فرستنده متني فقط با يك قطعه

[MAHMOODI]

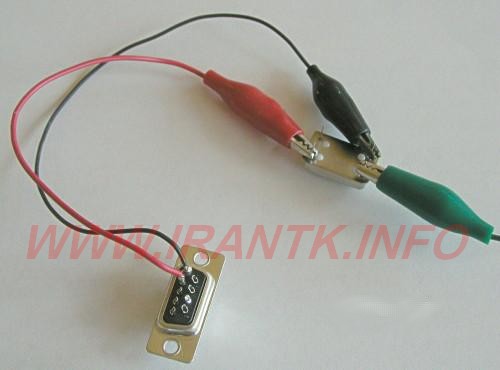

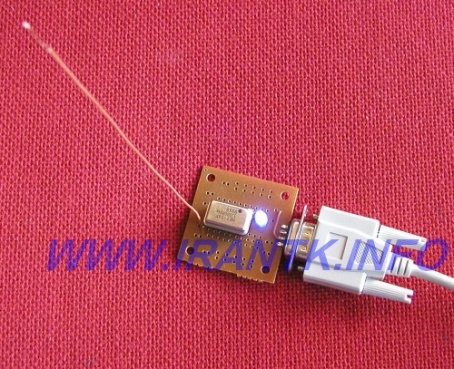

مدار فرستنده اي كه متن هايي كه تايپ ميكنيد را ارسال ميكند



[MAHMOODI]

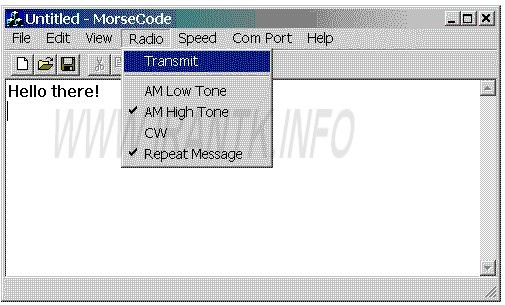

تنظيمات نرم افزاري



[gadraj]

مدار فرستنده اي كه متن هايي كه تايپ ميكنيد را ارسال ميكند

با سلام و با تشكر از اقاي محمودي مدار مربوط به ارتباط دو كامپيوتر به صورت فرستنده گيرنده اماتوري روي موج كوتاه كه ماژول فرستنده و گيرنده از طريق انتن سر خود ارتباط را با كام پورت برقرار ميكند و توسط نرم افزارهاي اپلود شده شما هر كلمه كه با كيبرد تايپ ميكنيد اتوماتيك تبديل به نوت هاي مقطع (سابقا { دا - ديديد } گفته ميشد ) كه همون علايم مورس (نقطه و خط ) بين المللي و استاندارد جهاني ميباشد و از انتن پخش و گيرنده دريافت و توسط نرم افزار فوق به كلمات تايپ شده توسط فرستنده تبديل و در مانيتور ديده ميشه (با هد فون همزمان صداي نوت ها را ميتوان شنيد ) مدار خيلي جالب براي چت كردن و مخصوصا براي تمرين علايم مورس (تلگراف سابق ) مي باشد منتهي از جناب اقاي محمودي خواهشا اگر مدار و نرم افزار گيرنده فوق را دارند ( cw decoder ) را نيز لطف كنند اپلود فرمايند تا پروژه اي تكميل بشه .
با تشكر .
موفق باشيد .
k:



[MAHMOODI]

با تشكر از جناب رجبي عزيز كه با توضيحات مفيدشون آموزش را كامل كردند
اين هم لينك نرم افزار دوم



[8522202641]

دوستان اگه لطف كنن بگن برد اين فرستنده چند متر هست ممنون ميشم



[gadraj]

دوستان اگه لطف كنن بگن برد اين فرستنده چند متر هست ممنون ميشم

با سلام :
دوست عزيز برد مفيد اين مدار متغير و بستگي شديد به محيط انتشار و ماژول هاي فرستنده و گيرنده دارد و معمولا 50 الي 100 متر ميباشد .
با تشكر .
موفق باشيد .



[h-f]

سلام : میشه به این فرستنده یک طبقه تقویت آر اف جهت افزایش برد اضافه کرد؟؟؟



[h-f]

سلام : میشه به این فرستنده یک طبقه تقویت آر اف جهت افزایش برد اضافه کرد؟؟؟



[gadraj]

سلام : میشه به این فرستنده یک طبقه تقویت آر اف جهت افزایش برد اضافه کرد؟؟؟

با سلام :
دوست عزیز متاسفانه خروجی مازولها قابل تقویت نیست (به این اسانی ها قابل تقویت نیستند ) در صورت ضرورت --- شما بجای مازول باید از یک فرستنده مجزا استفاده کنید .
با تشکر .
موفق با شید .



[h-f]

سلام : ممنون میشم بیشتر توضیح بدین.
