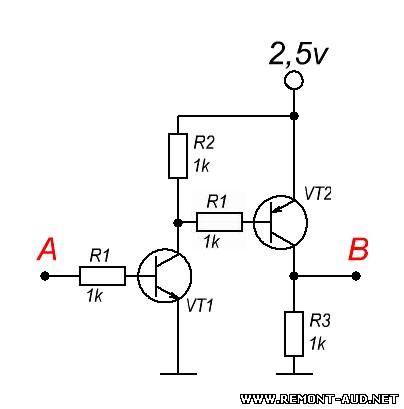

من میخوام توی سایتی خارجی ثبت نام کنم ولی ازم 6 تا سوال کرده این دومین سوالش هست What voltage will be at point B, provided that at point A - plus 5V? Transistors are perfect.
من میخوام توی سایتی خارجی ثبت نام کنم ولی ازم 6 تا سوال کرده این دومین سوالش هست What voltage will be at point B, provided that at point A - plus 5V? Transistors are perfect.
سلام
اگه اشتباه نکنم مدار عملکردی شبیه به بافر داره
اگه نقطه A ولتاژ بدید پایه ترانزیستور VT1 روشن میشه و پایه مشترک مقاومت R1 و R2 رو صفر میکنه ( به زمین وصل میکنه )
در نتیجه پایه بیس ترانزیستور VT2 هم صفر میشه ( از طریق ترانزیستور VT1 زمین میشه ) و ترانزیستور VT2 روشن میشه
نقطه B ولتاژ 2.5 ولت ورودی رو خواهد داشت
درود، چه سایتی چنین درخواستی کرده؟ حدس میزنم سایت روسی بوده.
در صورتی که هر دو نقطه مورد نظر آزاد باشند و به جایی متصل نباشن، ولتاژ هر دو نقطه ۰ خواهد بود.
در صورتی که نقطه A ولتاژی بیش از 0.8 ولت داشته باشه ولتاژ نقطه B برابر ولتاژ تغذیه 2.5 ولت خواهد شد.
