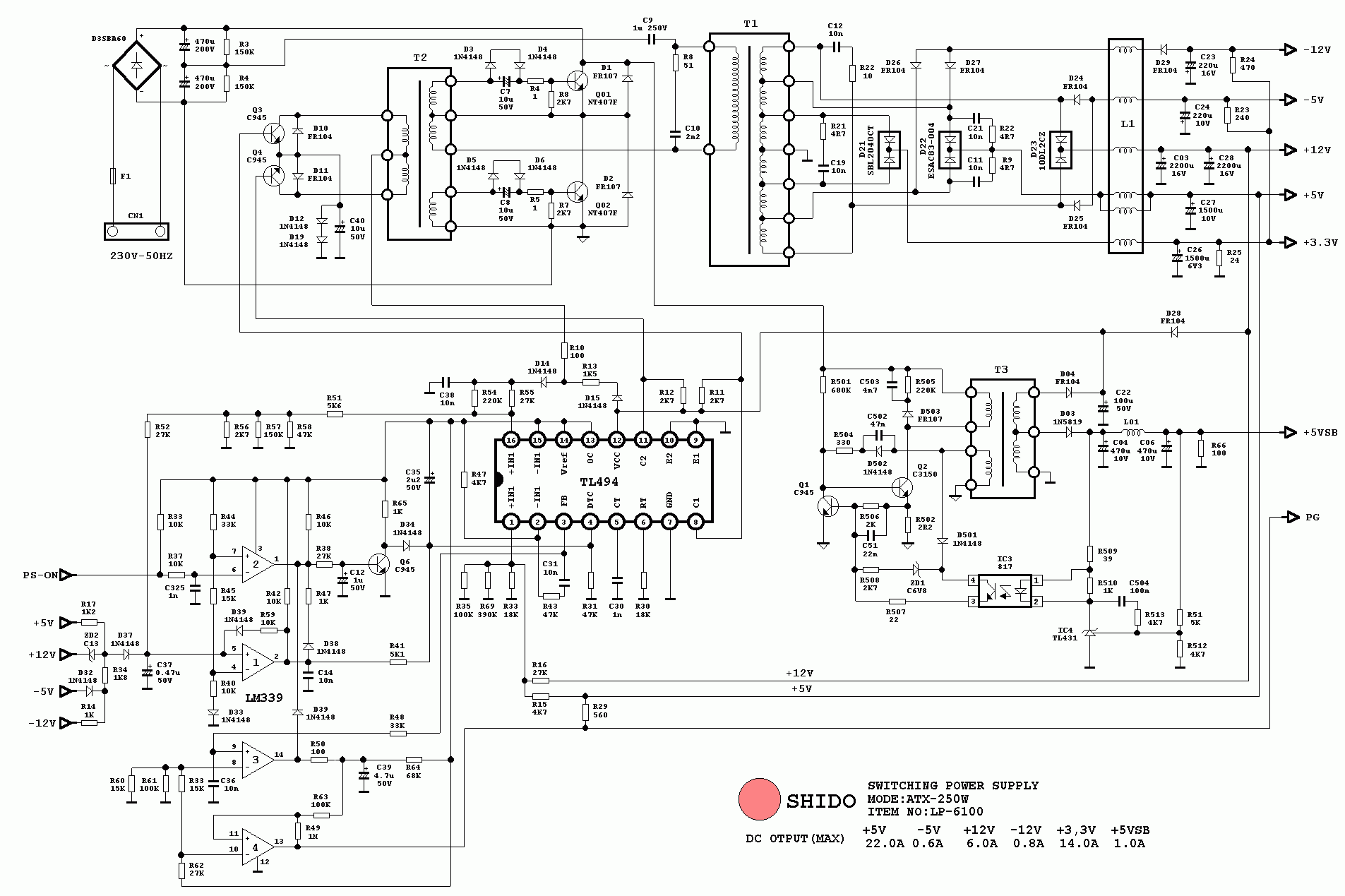

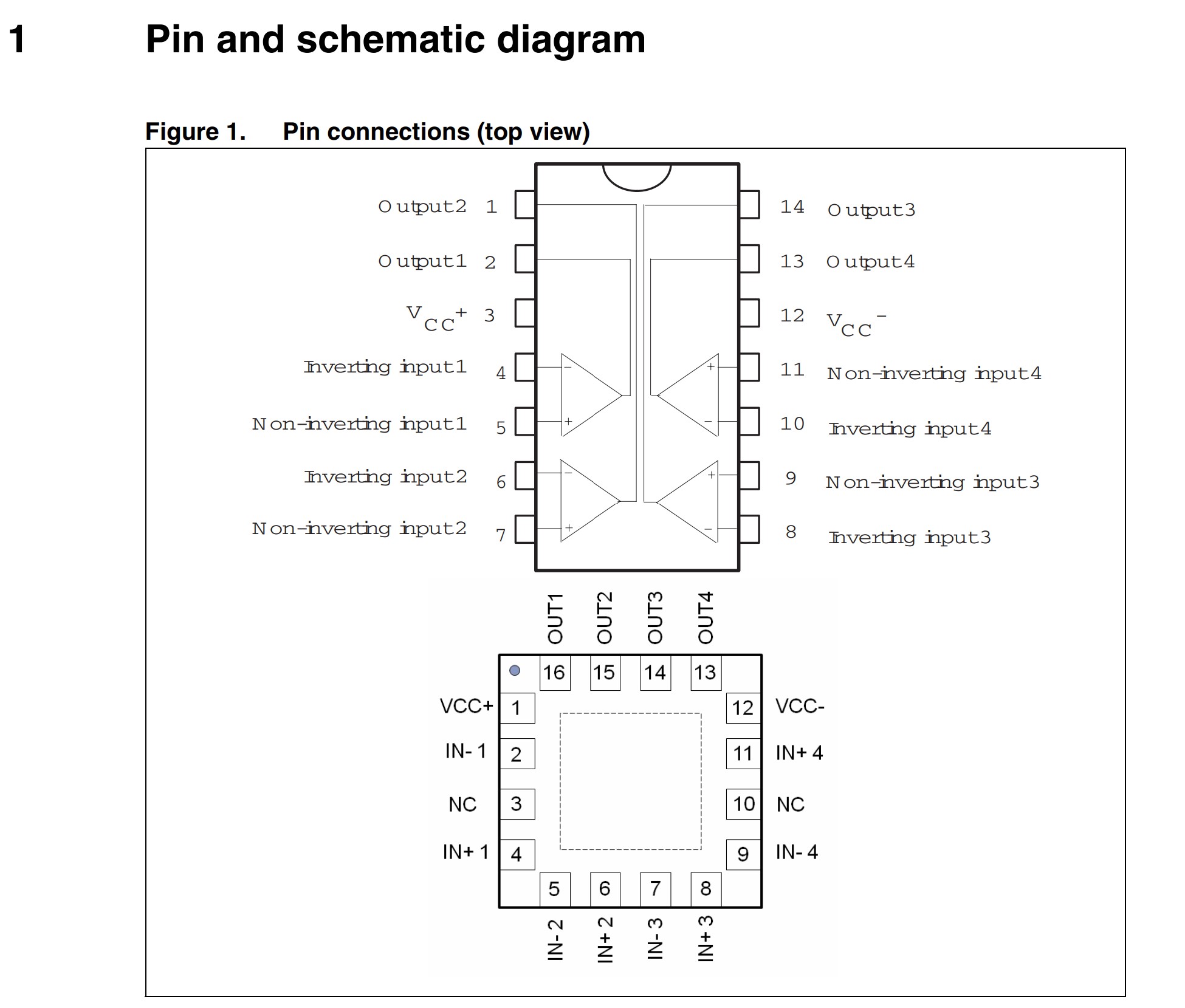

درود. به نظر میاد از انواعی هست که آی سی PWM آنها TL494 یا KA7500 و آی سی سوپروایزرشون هم LM339 چهارده پایه باشه. یک نقشه مرتبط رو پیوست می کنم امیدوارم مفید باشه. جای سیم سبز یا PS-ON در سمت چپ نقشه هست و ارتباطش با دیگر قطعات مدار مشخصه. در این نقشه سیم سبز به واسطه یک مقاومت 10 کیلو اهم به ورودی دوم یعنی پایه شش آی سی مقایسه کننده 339 وارد شده و به واسطه یک مقاومت 10 کیلو اهم دیگه به پایه ولتاژ رفرنس 494 متصل شده.

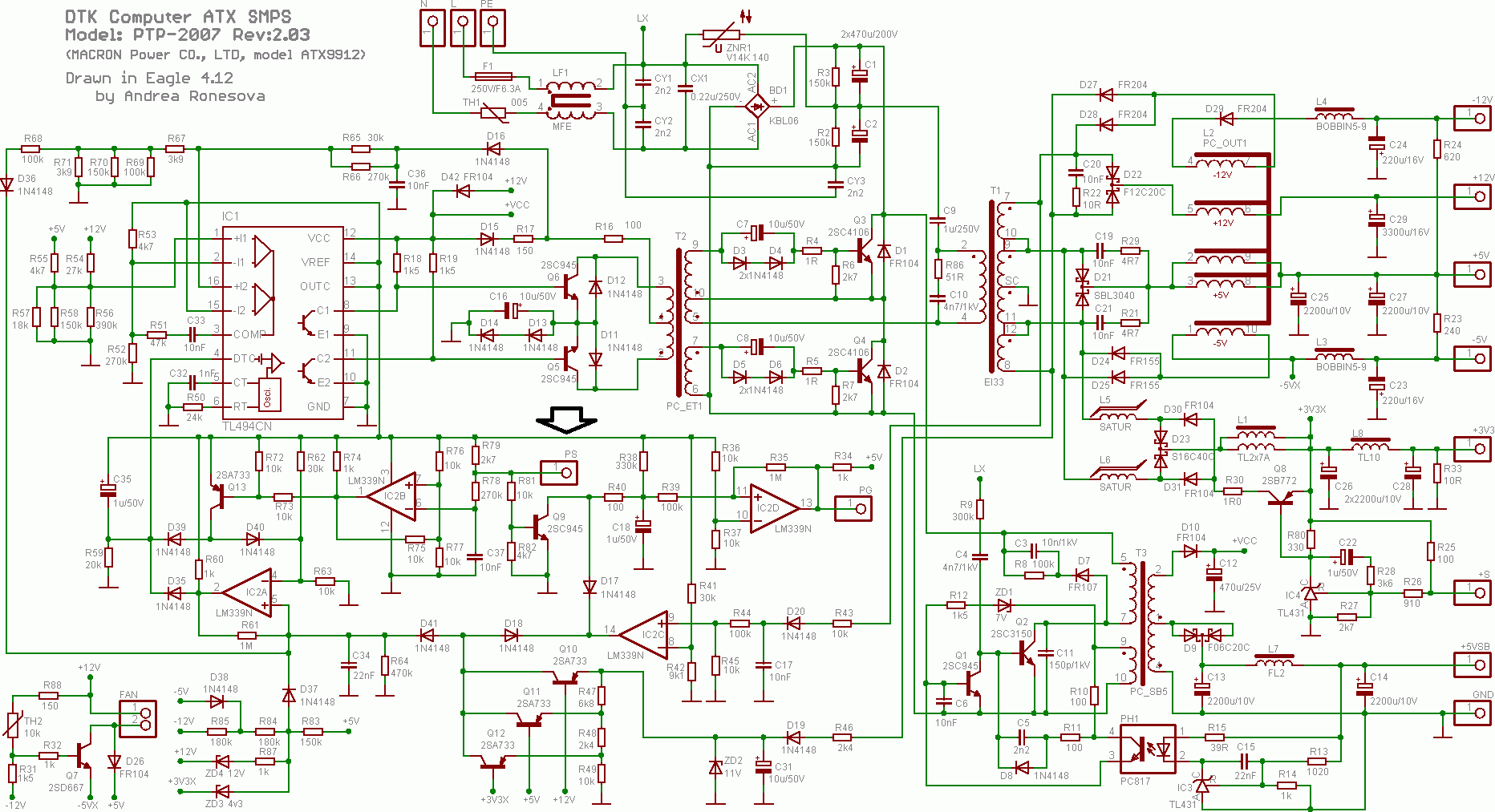

یک نقشه دیگه که رنگیه هم پیوست می کنم. جای سیم سبز را با فلش مشکی مشخص کردم.
