سوال: ولتاژهای کم و زیاد پاور گرین 380a

[عباس مهدی]

با عرض سلام و ادب خدمت اساتید محترم.
پاور380a که دیود pr1505 اون به همراه ترانزیستور شمارهq8 که دوستان گفتن a1020 میباشد رو به همراه مقاوتهای شماره 21و25و33 که سوخته بودن و به گفته دوستان یک کیلو و 22 اهم و یک کیلو بودن رو به همراه تمام خازنهای الکترولیت تعویض شدن.توتست لامپ اول روشن و سریع خاموش شد.در نتیجه لامپ رو حذف کردم. ولی فن خیلی بی جون میچرخه.یکی دیگه گذاشتم اونم همین طوره. دوتا هیت سینک مخصوصا اولی داغ میشن(بدون بار و برای حتی 3تا4 دقیقه)و ولتاژها به قرار زیر هستند.قرمز و خاکستری 4/86.نارنجی3/43 زرد 11/47.ابی 11/32- سفید 5/1- بنفش 5/12 سبز 5/12 به نظر شما مشکل کجاست؟ ماسفتها و ترانزیستورها و دیوهای هیت سینکها خارج از برد با دستگاهی که معروف هست به تستر تمام قطعات فکر کنم G4 باشه تست شدن دیگه نمیدونم چه کار کنم. ممنون میشم کمکم کنین.در ضمن اون دوتا سیم ابی رنگ کنار خازنهای بزرگ که دوستان گفتن مربوط به ولتاژ 110و220 هستش رو از جا بیرون اوردم و حذفش کردم.



[hoss_bakh]

با عرض سلام و ادب خدمت اساتید محترم.
پاور380a که دیود pr1505 اون به همراه ترانزیستور شمارهq8 که دوستان گفتن a1020 میباشد رو به همراه مقاوتهای شماره 21و25و33 که سوخته بودن و به گفته دوستان یک کیلو و 22 اهم و یک کیلو بودن رو به همراه تمام خازنهای الکترولیت تعویض شدن.توتست لامپ اول روشن و سریع خاموش شد.در نتیجه لامپ رو حذف کردم. ولی فن خیلی بی جون میچرخه.یکی دیگه گذاشتم اونم همین طوره. دوتا هیت سینک مخصوصا اولی داغ میشن(بدون بار و برای حتی 3تا4 دقیقه)و ولتاژها به قرار زیر هستند.قرمز و خاکستری 4/86.نارنجی3/43 زرد 11/47.ابی 11/32- سفید 5/1- بنفش 5/12 سبز 5/12 به نظر شما مشکل کجاست؟ ماسفتها و ترانزیستورها و دیوهای هیت سینکها خارج از برد با دستگاهی که معروف هست به تستر تمام قطعات فکر کنم G4 باشه تست شدن دیگه نمیدونم چه کار کنم. ممنون میشم کمکم کنین.در ضمن اون دوتا سیم ابی رنگ کنار خازنهای بزرگ که دوستان گفتن مربوط به ولتاژ 110و220 هستش رو از جا بیرون اوردم و حذفش کردم.

ولتاژها و قطعات شما مشکلی ندارن

[hide]

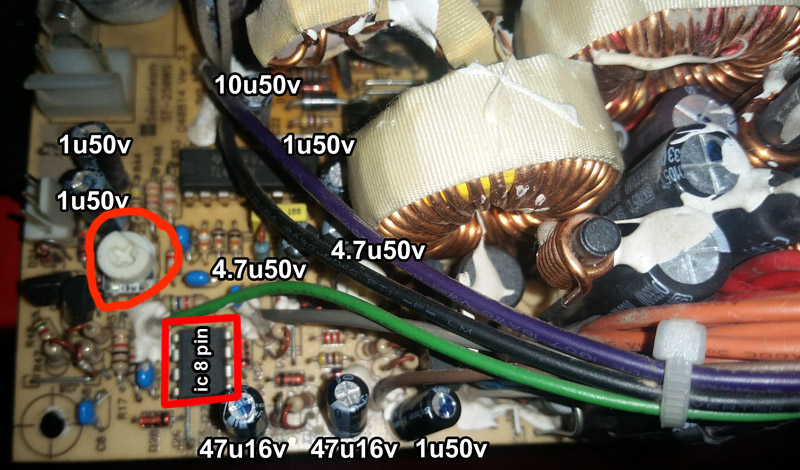

تو عکسی که میذارم و پتانسیومتری که مشخص کردم رو آروم بچرخون تا ولتاژ 12 و 5 درست بشه



بابت دور آهسته فن هم شاید اون مقاومت NTC رنگ سبز که به هتسینک دوم وصل میشه

احتمال داره اون هم مثل چند قطعه ای که جایگذاری کردین تو جاش نباشه یا هم لحیم سردی چیزی داشته باشه

البته مشکلی هم نداره که تغذیه فن رو مستقیم از ولتاژ 12 بگیرین
[/hide]


موفق باشین



[عباس مهدی]

خیلی خیلی ممنون



[عباس مهدی]

با سلام و عرض ادب
دیروز واسه چند دقیقه گذاشم کار کنه که بازم تو کل 5 دقیقه فن با همون دور کند میچرخید و وقتی بازش کردم هیت سینکها زیاد داغ بودند و دوباره بستم دیدم فن کار نمیکنه که در نهایت متوجه شدم a1020 دوباره سوخته. که تعویض کردم واطرافشو چک کردم ولی چیزی پیدا نکردم.????????????. لطفا راهنماییم کنین ممنون میشم.
در ضمن با تنظیم اون مقاومت ولتاژهای 12 و5 دقیق شدن. و با وصل کردن یک لامپ 12 ولت نیم امپر ولتاژ از 12 به 11.86 کم میشه. این خوبه؟ و درست بودن پاور رو بدون کیس چه طور میشه تست کرد؟
بازم بینهایت از دریادلی و صبوری شما دوستان کمال تشکر رو دارم
