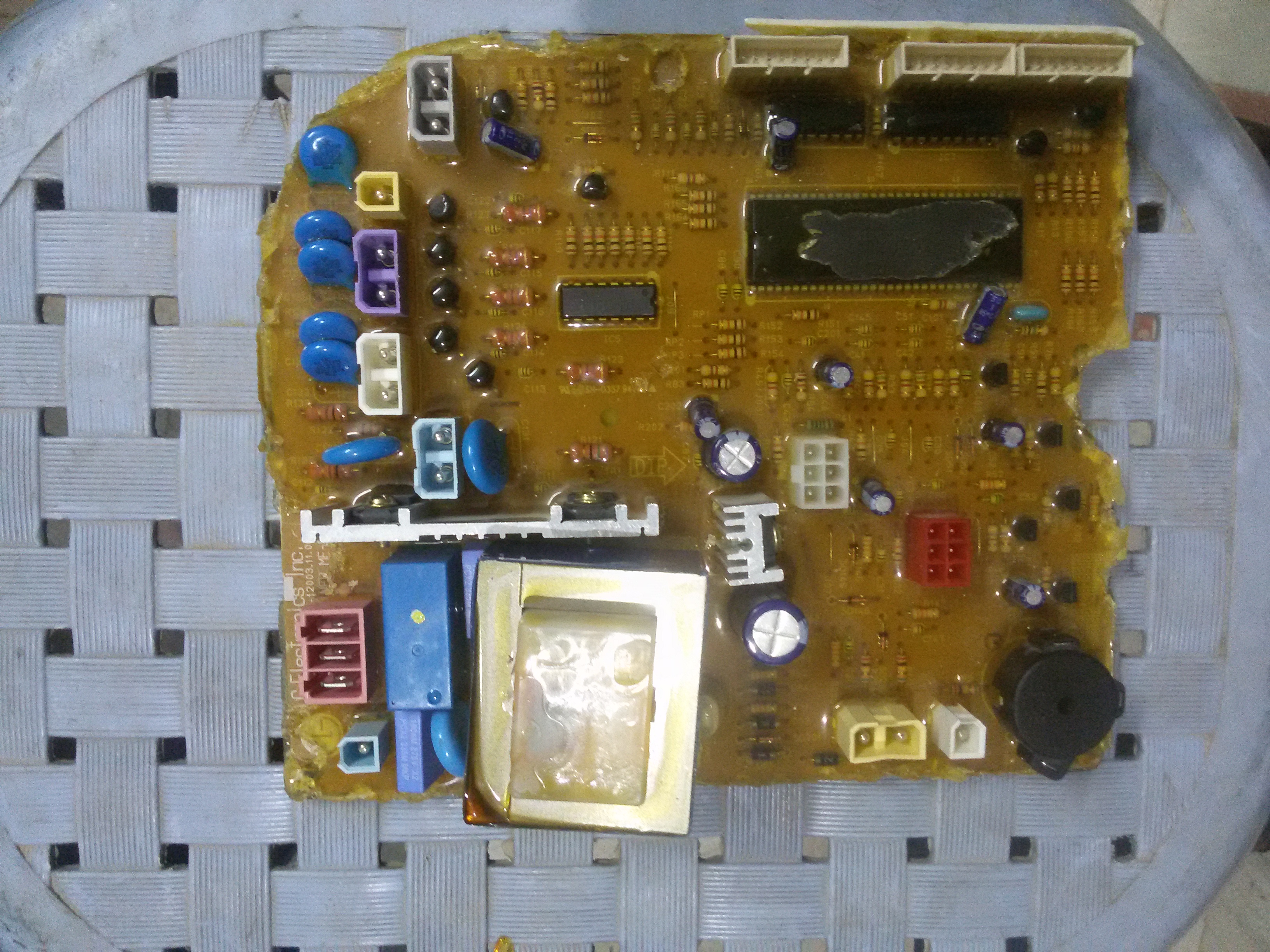

با عرض سلام مشتری این برد رو برام آورده که 2 فاز شده و نمیدونم چه مدلی از ال جی هست و 2 تا سوال داشتم که 1 ورودی برق این برد کدومه ؟ 2 ترانس این برد مبدل چه ولتاژی مثلا 220 به 12 یا هر ولتازی لطفا راهنمای بفرماید؟

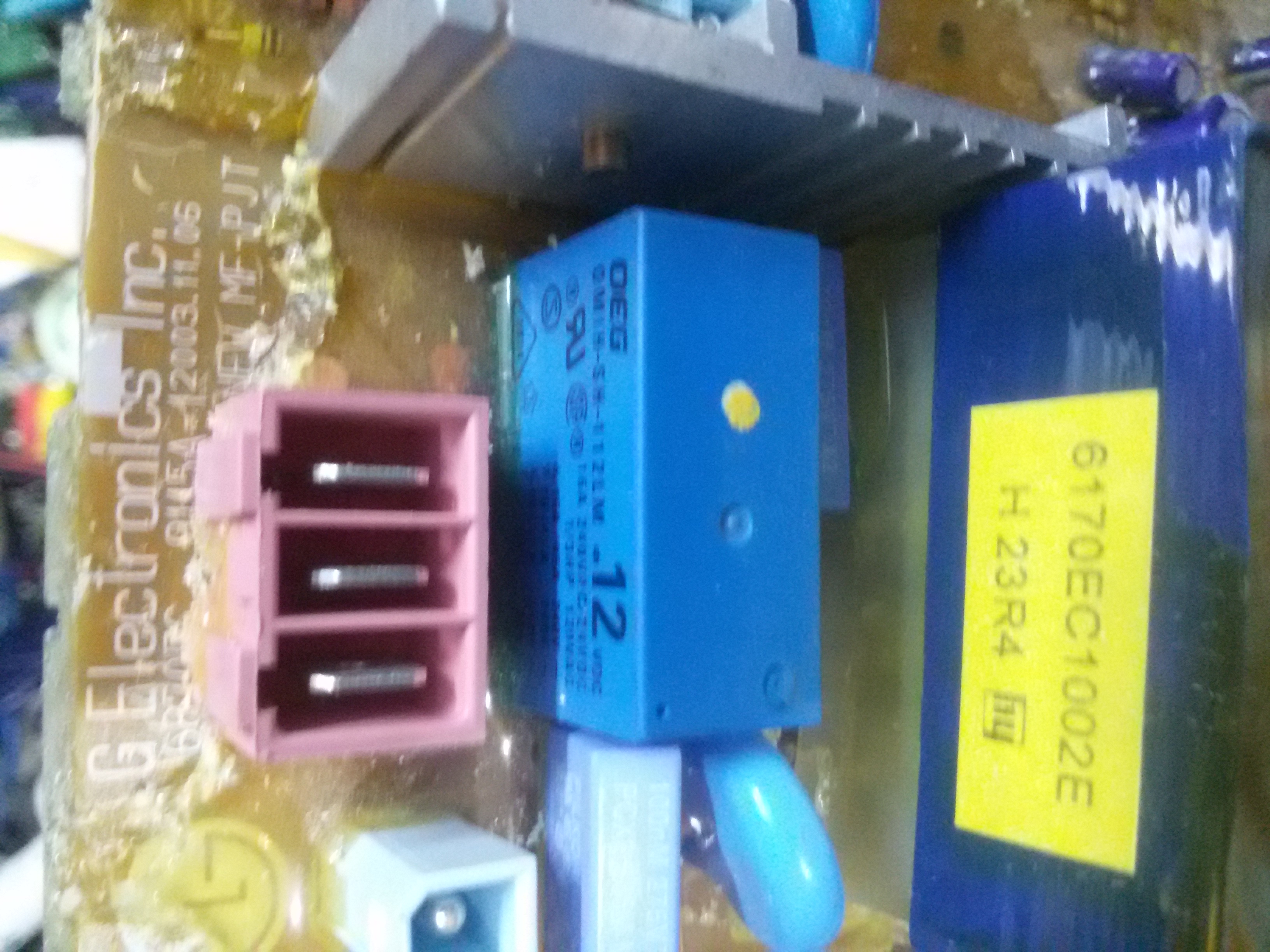

مشاهده فایل‌پیوست 148991مشاهده فایل‌پیوست 148992
سلام امیر
نماز روزت قبول حق
اصولا ترانس 2 پایه ورودی برق و 2 الی 2 / 3 و... پایه خروجی در آن طرف ترانس دارد .

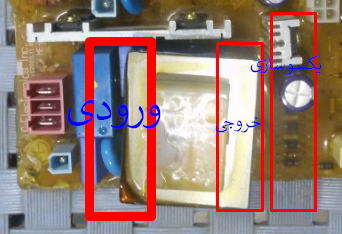

اگر در این عکس آپلودی بنده دقت لازم رو کنی.
در قسمت ورودی در پشت برد شما باید 2 پایه که متصل به ترانس هست ببینی که اون 2 پایه میشه وردی برق شما و اون مسیر رو دنبال کنی ببینی به کدام سوکت متصل هست .
و برای متوجه شدن از 220 ولت بودن و یا 110 بودن برق ورودی آن باید به ولتاژ خازن هابی که با این 2 سر موازی شدن مقایسه کنی.
در قسمت خروجی هم 2 پایه یا الی چند بایه باید داشته باشی که در اینجا به نظرم 2 پایه داشته باشی که متصل به 4 دیود یکسوسازی هست از طریق ولتاژ خازن میتوان ولتاژ خروجی ترانس رو متوجه شد.
