سیم پیچ

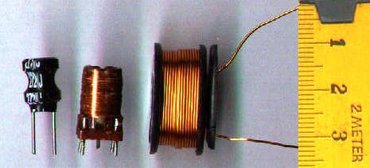

سیم پیچ به طور ساده یک سیم هادی معمولی است که پیچانده شده است . مقاومت اهمی سیم پیچ را در اغلب موارد می توان صفر فرض نمود و بنابر این با عبور جریان dc سیم پیچ مانند یک هادی عمل کرده و عکس العملی ندارد . (ولتاژ دو سر آن صفر است) اما چنانچه جریان عبوری بخواهد تغییر نماید . سیم پیچ با تغییر جریان مخالفت نموده و این مخالفت به صورت ایجاد ولتاژی به نام ولتاژ القائی بروز نماید. و اصولاَ این خاصیت خودالقائی سیم پیچ می نامیم.
هرگاه از سیمی جریان عبور کند اطراف سیم میدان مغناطیسی ایجاد می شود . در سال 1824 دانشمندی به نام اورستد دریافت که هرگاه قطب نمائی به سیم حامل جریان نزدیک شود عقربه منحرف می شود . و اثبات این موضوع است که اطراف سیم حامل جریان میدان مغناطیسی وجود دارد . تجمع براده ها در نزدیکی سیم بیشتر بوده به این معنی که شدت میدان مغناطیسی ایجاد شده در نزدیکی سیم بیشتر است . و هر چه از سیم دورتر شویم میدان مغناطیسی ضعیف تر می شود.
در جلوی سیم حامل جریان میدان مغناطیسی جریان مزبور با میدان مغناطیسی دائم در خلاف جهت بوده و در پشت سیم میدان های مزبور هم جهت هستند بنابر این در پشت سیم یک میدان قوی و در جلوی سیم یک میدان ضعیف بوجود می آید . اختلاف شدت میدان در دو طرف سیم باعث می گردد تا بر سیم حامل جریان نیروئی به سمت بالا وارد شود . امتداد نیروی مزبور عمود بر صفحه ای است که امتداد جریان و میدان مغناطیسی دائم بوجود می آورند و جهت آن در جهتی است که سیم را از میدان قوی تر به سمت میدان ضعیف تر حرکت دهد ، تا تعادل در دو طرف سیم برقرار گردد.پدیده مزبور اساس کار همه موتورهای الکتریکی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می نماید.
عمل ژنراتوری
عکس پدیده مزبور یعنی موتوری عمل ژنراتوری است . به همان ترتیبی که بر سیم حامل جریان در یک میدان مغناطیسی نیرو وارد می شود . چنانچه یک سیم هادی را در یک میدان مغناطیسی به نحوی حرکت دهیم که خطوط قوای مغناطیسی را قطع نماید تولید جریان می شود که به آن جریان القائی گویند.
شارژ و دشارژ
همانند خازن سیم پیچ هم قابلیت شارژ و دشارژ دارد. با این فرق که انرژی در سیم پیچ به صورت الکترو مغناطیسی ذخیره می شود. در صورتی که انرژی ذخیره شده در خازن از نوع الکترواستاتیکی است.
