مشکل: نیاز به کمک در مورد شماره آیسی های پاک شده

Iranhawks

کاربر
2018-10-28
14
9
43
تهران
عرض ادب و احترام

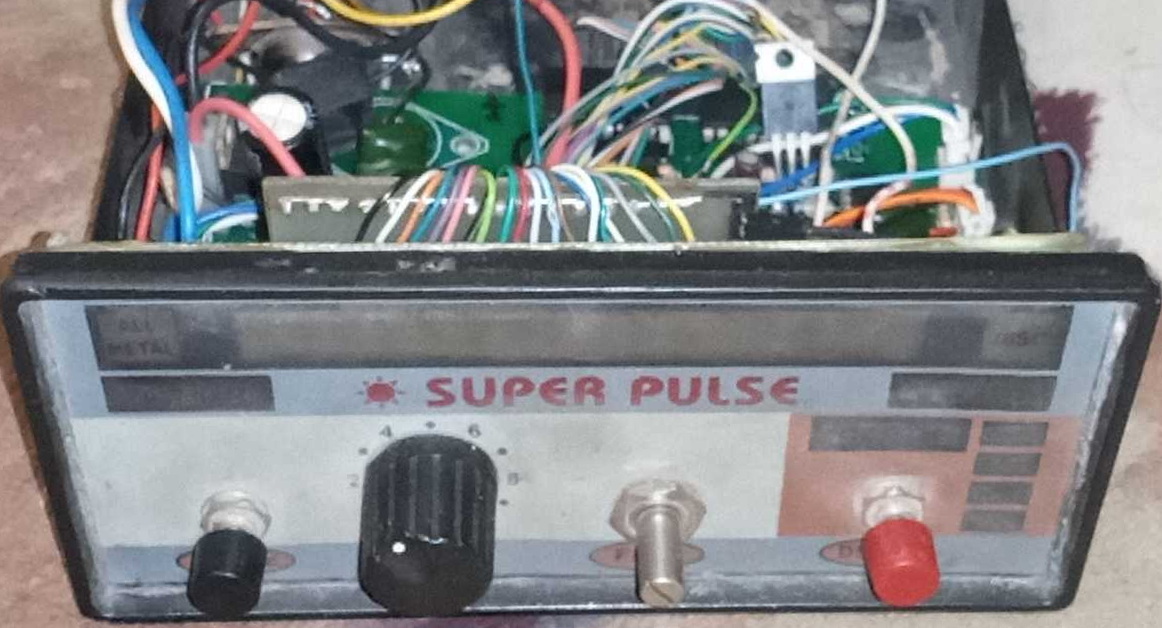

بنده نیاز به راهنمایی در زمینه پیداکردن شماره آیسی های پاک شده که روی یک مدار فلزیاب توسط یه بنده خدایی حدود ده سال پیش خریداری شده
و در حال حاضر بعلت ناخوانا بودن شماره ی قطعات سرویس و تعمیر این دستگاه به مشکل خورده

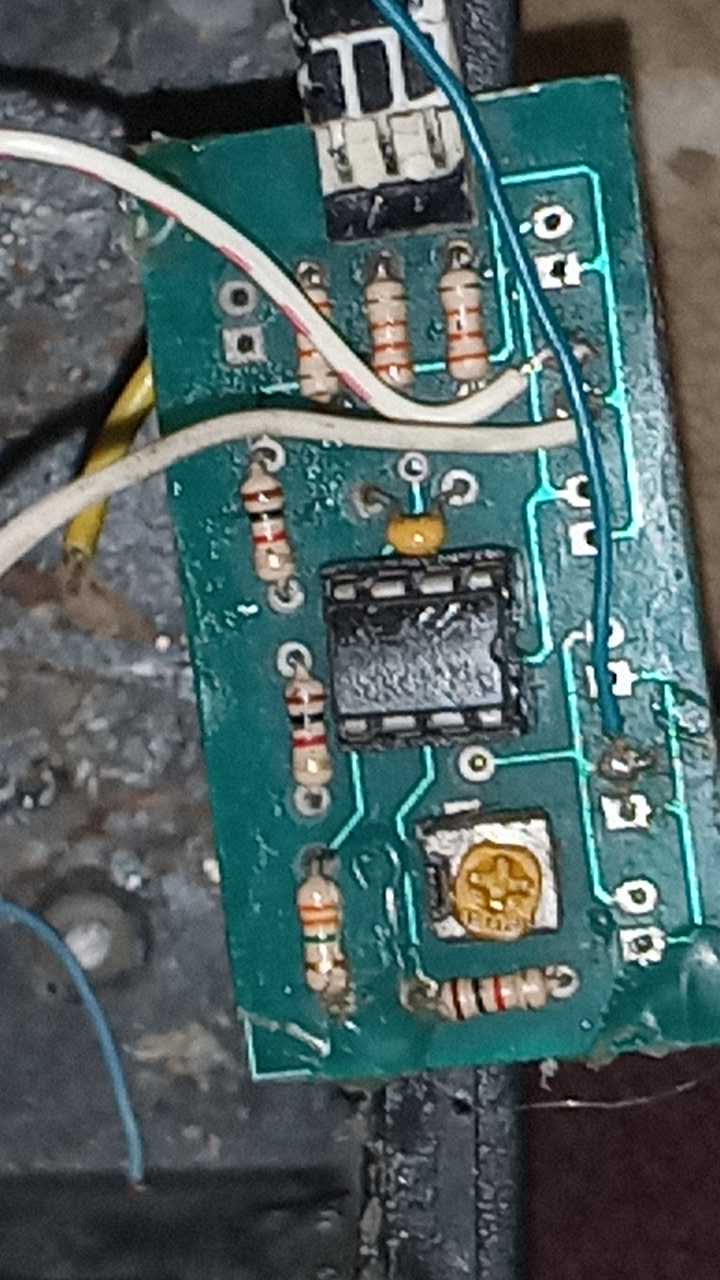

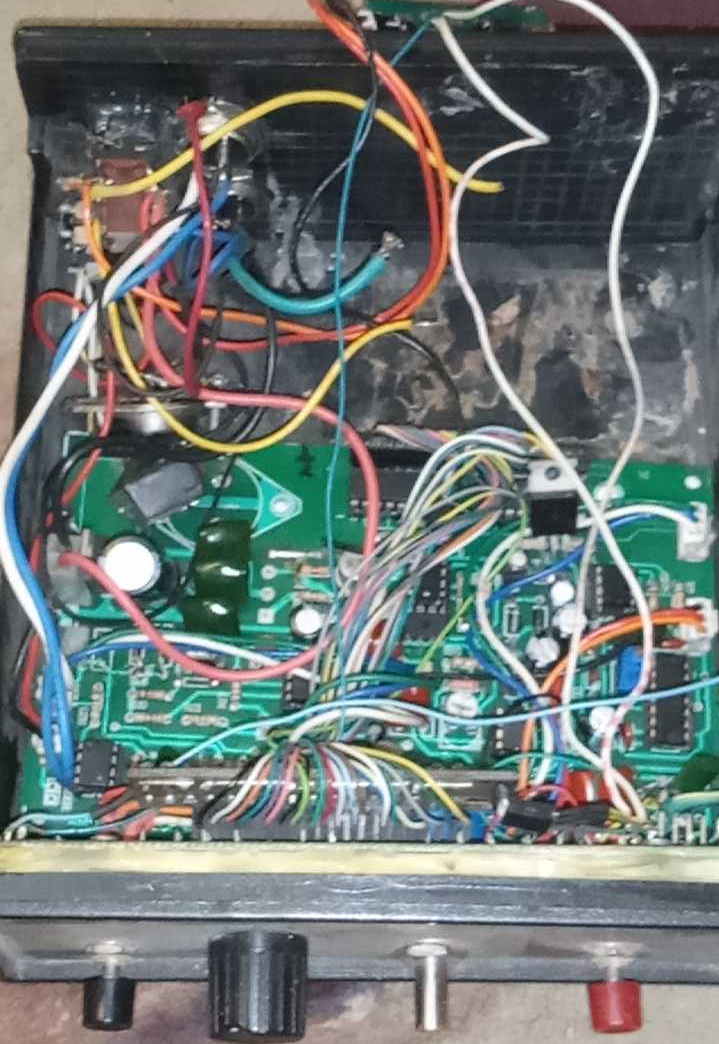

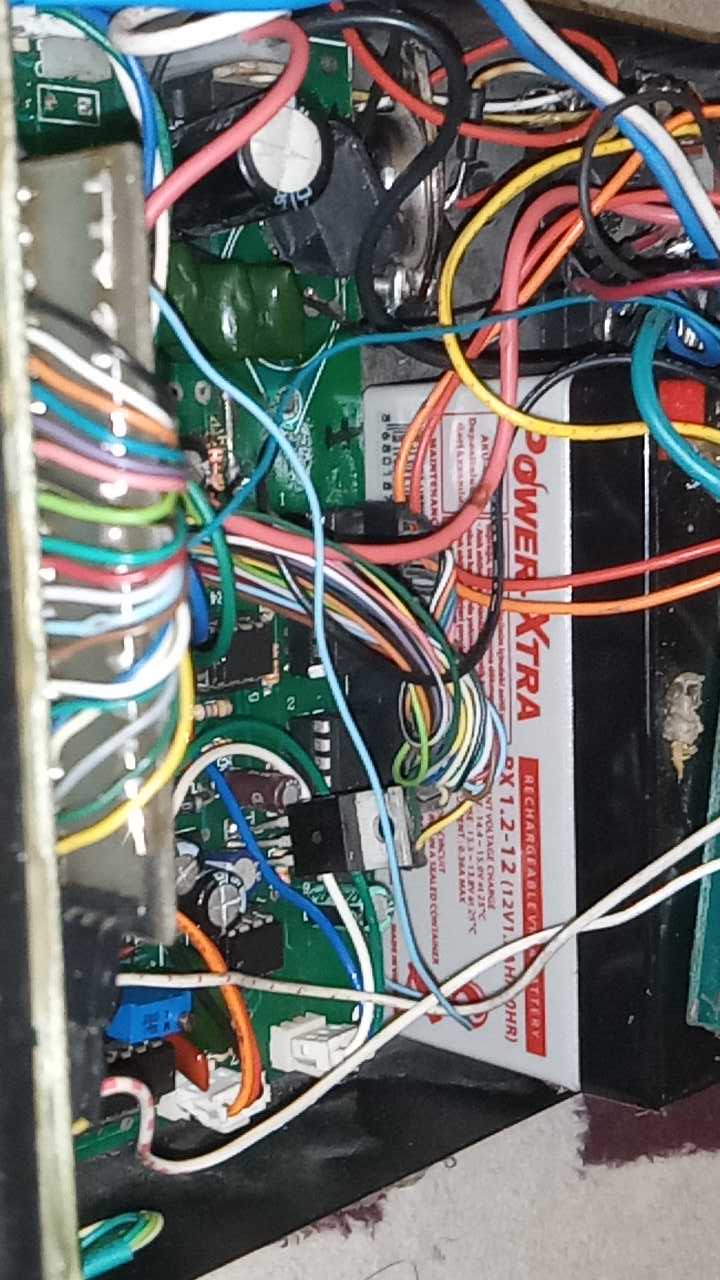

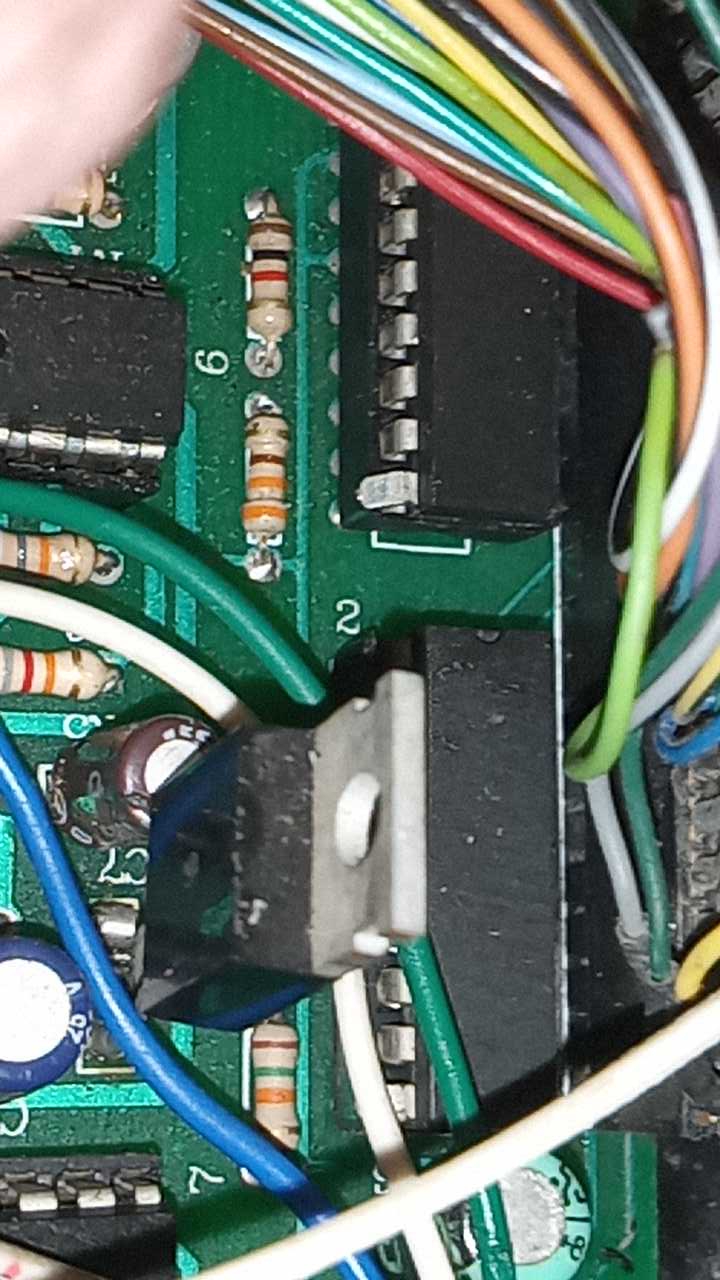

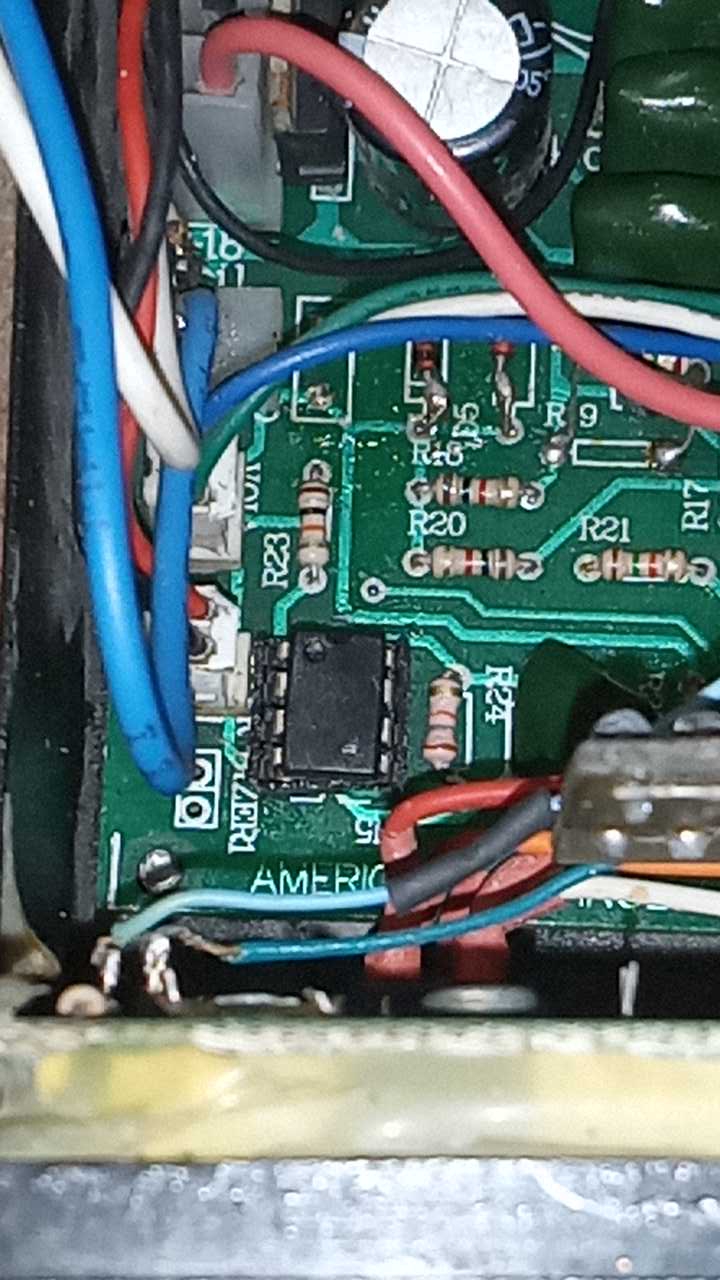

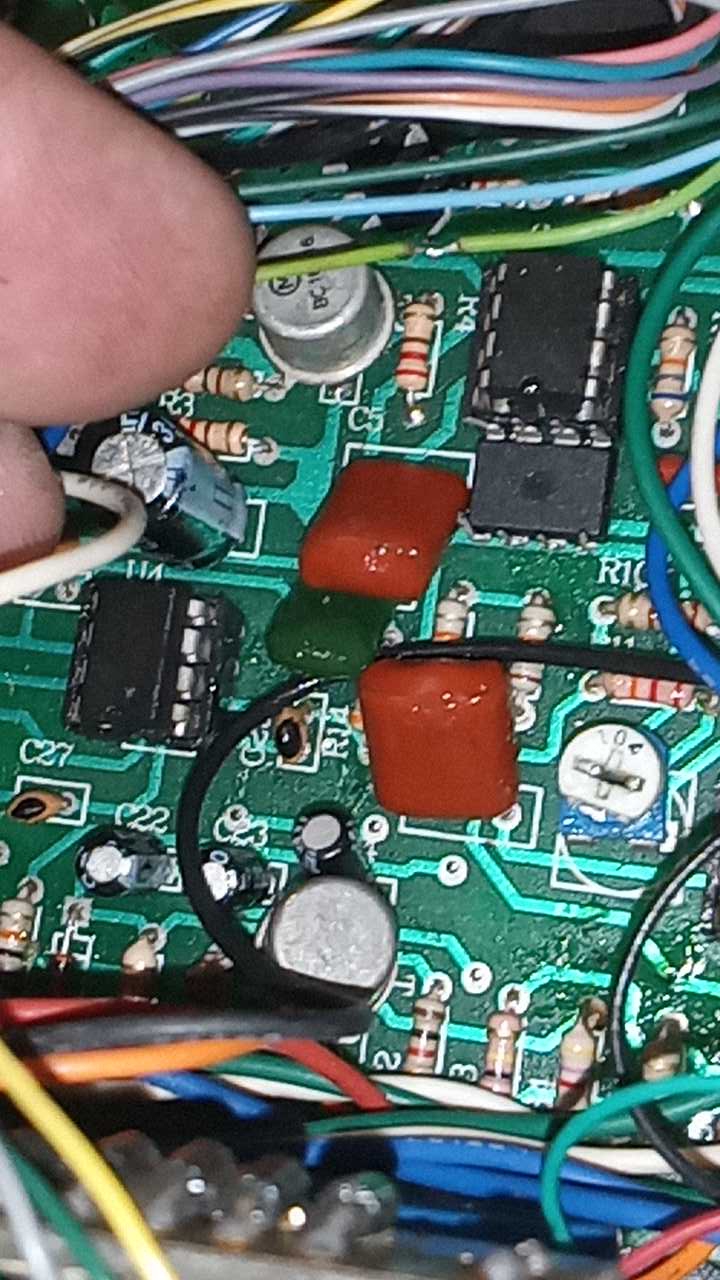

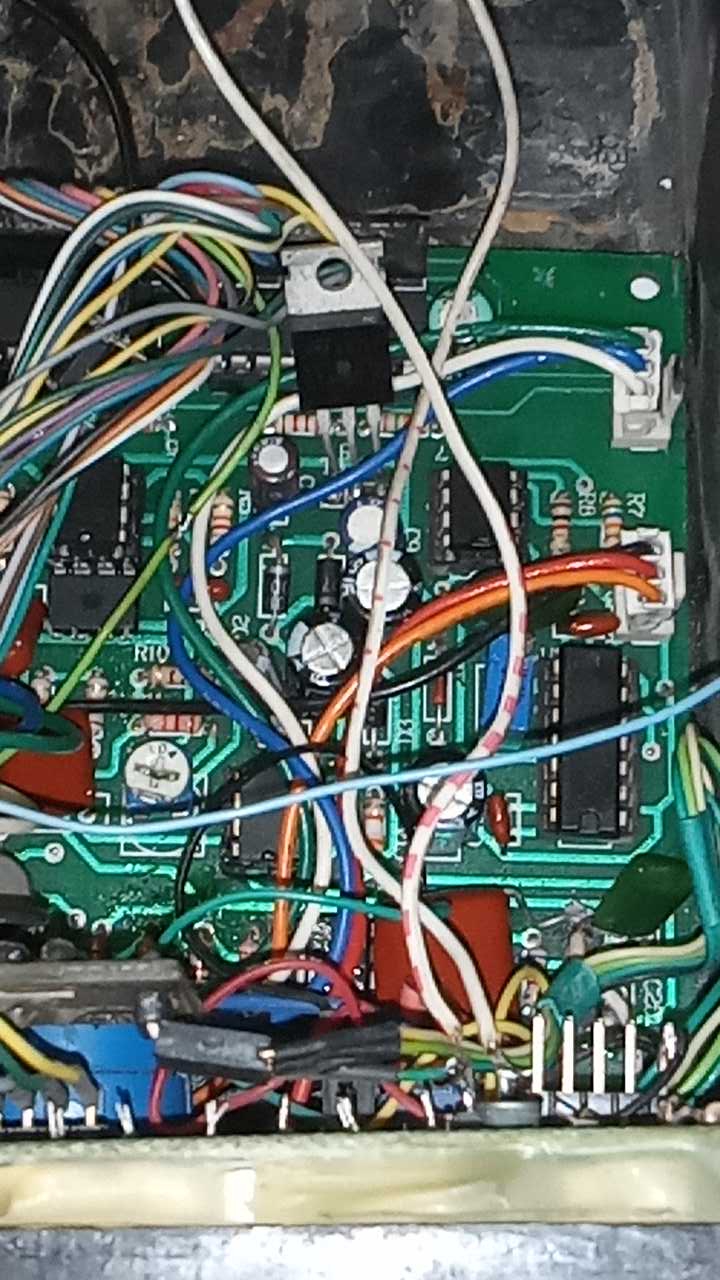

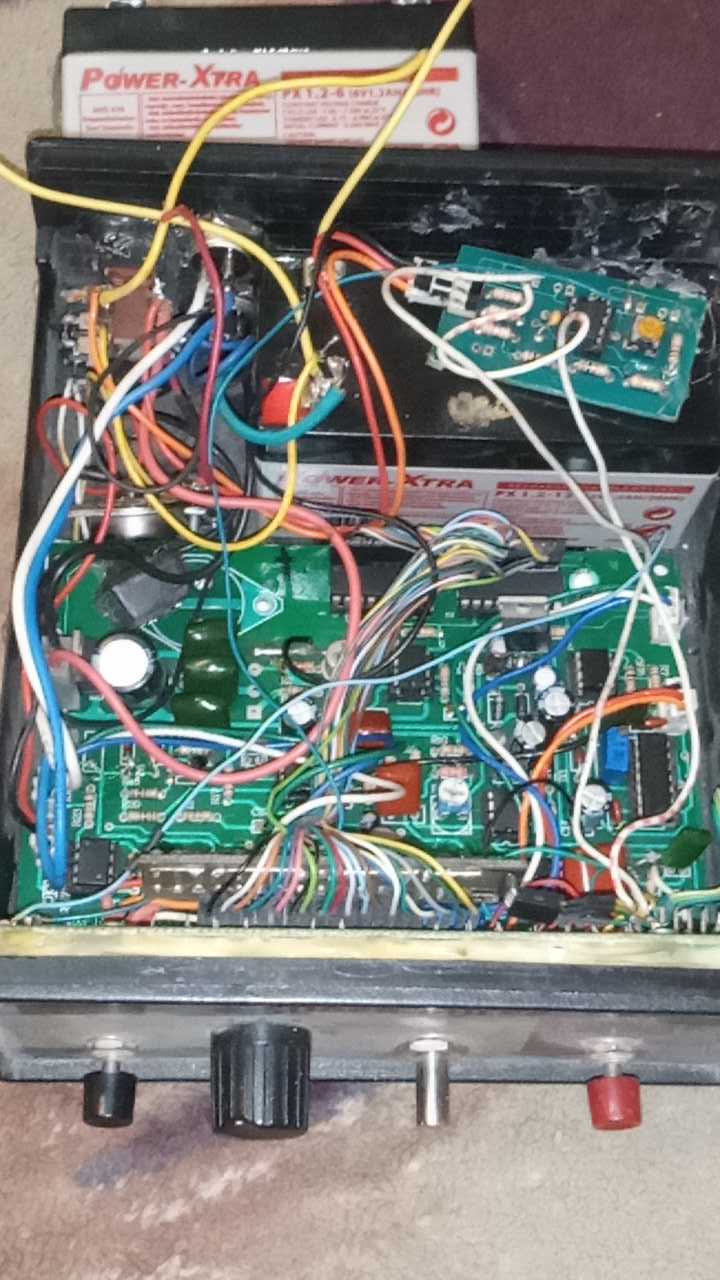

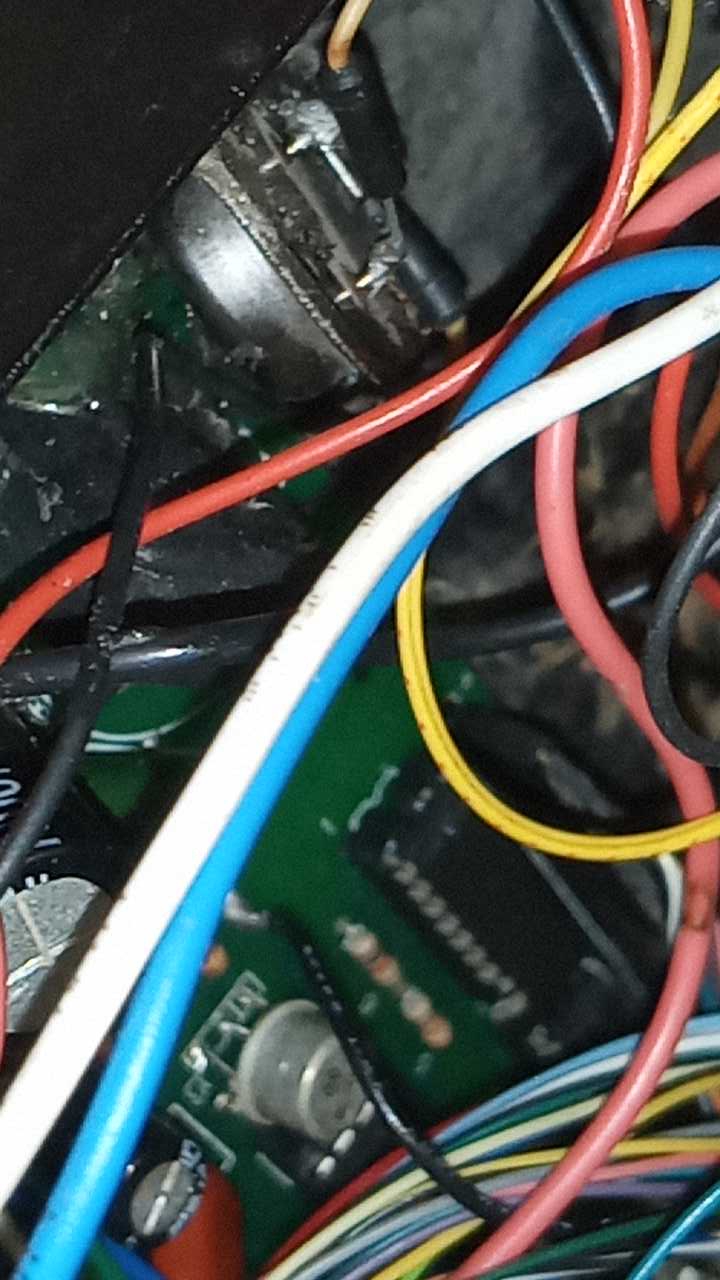

با اجازه از مدیر چندتا عکس ازش آپ میکنم تا اساتید که تعدادشون هم خداروشکر کم نیست به بنده لطف کنن این دستگاه رو راه بندازم

دلیل اینکه بنده پیگیر رفع مشکل این دستگاه شدم
این هستش که از لحاظ تفکیک واقعا عالی جواب داده و
دوستان خوش



آخرین ویرایش توسط مدیر:

Iranhawks

کاربر
2018-10-28
14
9
43
تهران
پاسخ : نیاز به کمک در مورو شماره آیسی های پاک شده










آخرین ویرایش توسط مدیر:

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,117
74,139
48
ایران
پاسخ : نیاز به کمک در مورو شماره آیسی های پاک شده

سلام

تصاویر نا خوانا و کوچک هستند .​


kazem

VIP+ افتخاری
کاربر
2006-10-03
222
803
هرمزگان
پاسخ : نیاز به کمک در مورو شماره آیسی های پاک شده

سلام

متاسفانه برخی از شرکتها و تولید کنندگان به عمد شماره ها روپاک و ناخوانا میکنند .


Iranhawks

کاربر
2018-10-28
14
9
43
تهران
پاسخ : نیاز به کمک در مورو شماره آیسی های پاک شده

ممنون از توجه تون

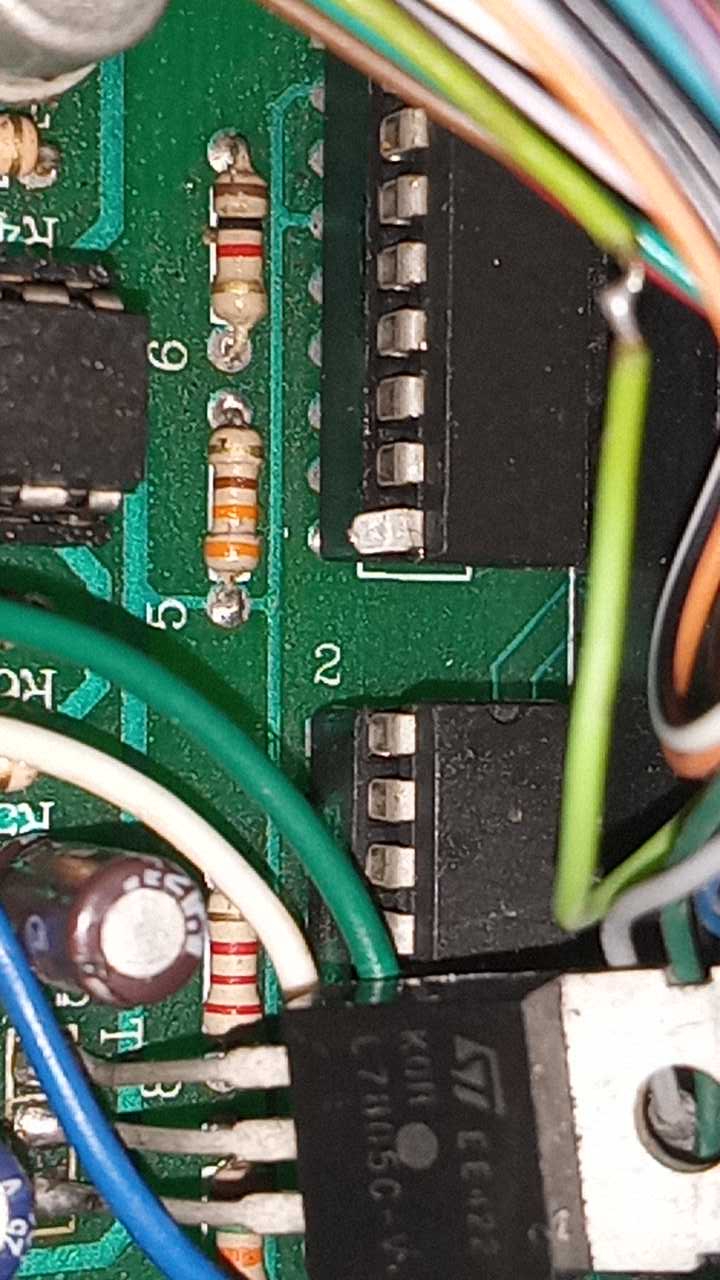

مشکل همینه که شماره آی سی رو طرف با سمباده پاک کرده
اگر از لحاظ عکس باید بهتر بگیرم
بگیرم و بفرستم


ali_82

کاربر vip
کاربر
2011-12-02
120
237
دوست من تمامی این ای سی ها آپ امپ میباشد

ای سی 8 پایه ها معمولا 3 تا 555 و 2 تا lm741 و یک دونه هم معمولا lf357 و یک ای سی 14 پایه هم معمولا میزارن که 4011 میباشد

قسمت تقویت کننده lf357 نوسان ساز ها 555 هستن

دیتا شیت ها رو ببینی و روی مدار چک کنی متوجه میشی کدوم ای سی شمارش چنده


bardia.t

مدیریت بازارچه
مدیر تالار
2009-07-15
4,874
26,060
درود بر شما ///متاسفانه برخی شرکتها جهت جلوگیری از کپی سازی محصولاتشون شماره ایسی ها را پاک میکنن ....البته شما با سرچ در نت و برسی شماتیک مدلهای مختلف که شباهت داشته باشه حتی میتونید شماتیک خود دستگاه را هم پیدا کنید ولی یکم وقت گیر هستش


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,117
74,139
48
ایران
دوست من تمامی این ای سی ها آپ امپ میباشد

ای سی 8 پایه ها معمولا 3 تا 555 و 2 تا lm741 و یک دونه هم معمولا lf357 و یک ای سی 14 پایه هم معمولا میزارن که 4011 میباشد

قسمت تقویت کننده lf357 نوسان ساز ها 555 هستن

دیتا شیت ها رو ببینی و روی مدار چک کنی متوجه میشی کدوم ای سی شمارش چنده
این برد همون تی ال 12000 هست که با تغییرات و اضافه کردن مداراتی به شکل های گوناگون ساخته میشه . ای سی 14 پین 4013 . هست دوتا 555 یدونه lf398 ... lm358 ..lm709 .. , 441 و برای نمایشگر از lm3915 استفاده شده . اگر تصاویر واضح بود کلا می گفتم کدوم کدومه
