سوال: نیاز به نقشه ترانس فاراتل مدل avr2000

[farzad.]

با سلام

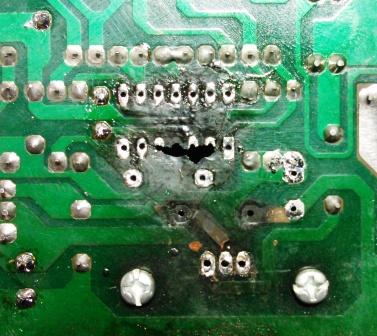

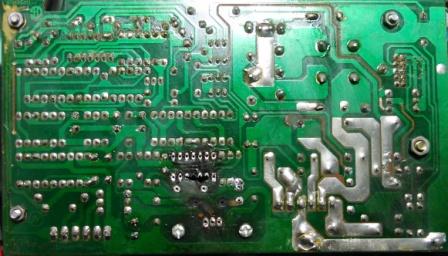

ترانس فاراتل مدل avr2000 به علت شکسته شدن پایه نگه دارنده برد به بدنه فلزی ترانس برخورد میکنه که باعث آسیب شدید در برد و سوختگی شد.برد کف آی سی به حدی سوخته که موجب سوراخ شدن برد شده.از دوستان و اساتید اگه نقشه یا عکس قسمت سوخته رو قرار بدن ممنون میشم.در ضمن یه مقاومت هم در مسیر پایه وسط رگلاتور 12 ولت سوخته که قابل شناسایی نیست البته خودم فکر میکنم که شاید فیوز باشه.
با تشکر



[AMD]

فاراتل نقشه هاشو به بیرون شرکت نمیده و من تو این چندساله ندیدم .



[farzad.]

با سلام
عکس از برد هم که اتصال پایه آی سی مشخص باشه هم مشکل بنده رو حل میکنه.



[AMD]

شنبه با فاراتل تماس بگیرید . ممکنه اگر از سری قدیمی باشه . بتونند نقشه قسمتی که لازم دارید را در اختیارتون بگذارند .



[farzad.]

شنبه با فاراتل تماس بگیرید . ممکنه اگر از سری قدیمی باشه . بتونند نقشه قسمتی که لازم دارید را در اختیارتون بگذارند .

با سلام
طی تماسی که با شرکت فاراتل داشتم راهنمایی مفیدی فرمودند!!!!!!!!!!!!!!!فرمودند باز کردن و تعمیر دستگاه فقط در تخصص نمایندگی ما هست و زحمت کشیدن نشانی نمایندگی رو برای تعمیر دادن.!!!!!!!!!!!!!!!!:distrust::108::210:



[بهبود 68]

با سلام
طی تماسی که با شرکت فاراتل داشتم راهنمایی مفیدی فرمودند!!!!!!!!!!!!!!!فرمودند باز کردن و تعمیر دستگاه فقط در تخصص نمایندگی ما هست و زحمت کشیدن نشانی نمایندگی رو برای تعمیر دادن.!!!!!!!!!!!!!!!!:distrust::108::210:

با سلام

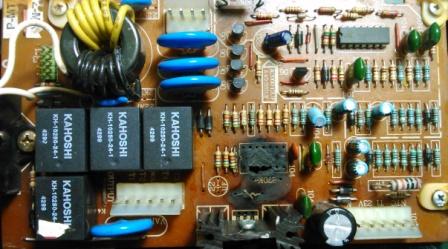

دوست عزیز استابلایزر stb25r فاراتل فعل حال تو کارگاهم دارم که تعمیر شده اگه ولتاژ گیری یا شماره قطعه ای رو میخواین بفرماین تا به اطلاع برسونم(البته با توجه به عکسی که قرار دادین کمی فرق دارن با هم!)
رو هیت سینگ کنار محل سوختگی ،7812 سوارهستش؟قطعات دور و ور آپ امپ سوخته رو تشریح کن(قطعاتی که به پایه های آپ امپ مرتبط هستن رو)



[farzad.]

با سلام
دوست عزیز استابلایزر stb25r فاراتل فعل حال تو کارگاهم دارم که تعمیر شده اگه ولتاژ گیری یا شماره قطعه ای رو میخواین بفرماین تا به اطلاع برسونم(البته با توجه به عکسی که قرار دادین کمی فرق دارن با هم!)
رو هیت سینگ کنار محل سوختگی ،7812 سوارهستش؟قطعات دور و ور آپ امپ سوخته رو تشریح کن(قطعاتی که به پایه های آپ امپ مرتبط هستن رو)

با سلام وتشکر
بله شماره آی سی روی هیت سینگ 7812 هست.آی سی هم lm339 هست که پایه های 2-4-5 اون مشخص نیست که باید به کجا متصل بشه ظاهرا با قانون تقسیم ولتاژ کار میکنه.
فکر کنم بهترین روش اینه که یکی از دوستان که از این برد داره یه عکس از قسمت سوخته قرار بده.



[بهبود 68]

با سلام وتشکر
بله شماره آی سی روی هیت سینگ 7812 هست.آی سی هم lm339 هست که پایه های 2-4-5 اون مشخص نیست که باید به کجا متصل بشه ظاهرا با قانون تقسیم ولتاژ کار میکنه.
فکر کنم بهترین روش اینه که یکی از دوستان که از این برد داره یه عکس از قسمت سوخته قرار بده.

با سلام
متاسفانه در حال حاضر دسترسی به این مدل ندارم خیلی دوس ذاشتم راهنمائی کنم
دوست عزیز استابلایزر شما دارای پنل led که پله ی ولتاژ ورودی رو نشون میده هستش؟آیا بررسی کردین که این آپ امپ سوخته مربوط به کدوم قسمت های استابلایزر هستش؟(تایمر یا پله ها؟) به نظر بنده اگه پایه هایی که مشخص هستش رو باز سازی کنی و برد رو با ترانسش تست کنی مشخص میشه اون پایه های 2.4.5 که مربوط به یکی از 4 مقایسه گر این آی سی هستند مربوط به چی هستش و میتونی با تشخیصی که دادی ارتباط این پایه های رو با قطعات اطراف بسنجی،به عنوان مثال اگه دارای پنل باشه نمیتونه پله خاصی رو نشون بده و پله مرتبط مورد نظری رو جهت اصلاح به مدار بیاره،برا این تست اگه واریاک داشته باشی که نور علی نور میشه



[jamalmusic]

با سلاموخدمت اساتید و بزرگواران
ایا از عزیزان کسی نقشه این تثبیت کننده برق شهری رو داره؟
از شرکت فاراتل با مدل ۶۲۰۱۹۰
ممنون میشم اگه عزیزی کمک کنند و شماره و مقدار قطعات رو پیدا کنم. مخصوصا شماره ای سی ها و مقدار دیودهای زنر و خلاصه عکس واضح یا هر چیز دیگه‌ای .ممنون میشم.
سعی میکنم عکس از برد هم اپلود کنم.



[jamalmusic]

متاسفانه امکان اپلود عکس نبود.
