نوسان در خروجی منبع تغذیه سوئیچینگ

[مسعود نصوحی]

سلام
منبع تغذیه با خروجی های 3.3 - 5 - 12 - 22 - 30 ولت، نوسان داره.
مثلا مقدار 30 ولت بین 6تا12 ولت تغییر میکنه.
ولتاژ خازن بزرگ همان 310 ولت هست. در قسمت ثانویه بر روی اپتوکوپلر مقدار متغیر از 0.3 تا 0.8 ولت دارم.
ممنون میشم کمک کنید و بصورت مرحله به مرحله راهنمایی بفرمایید. چون هنوز در منابع تغذیه مشکل دارم.


اقدامات انجام شده:
تعویض خازنهای ثانویه.
تعویض خازن 0.47میکرو متصل به tl431



[غزال]

سلام
منبع تغذیه با خروجی های 3.3 - 5 - 12 - 22 - 30 ولت، نوسان داره.
مثلا مقدار 30 ولت بین 6تا12 ولت تغییر میکنه.
ولتاژ خازن بزرگ همان 310 ولت هست. در قسمت ثانویه بر روی اپتوکوپلر مقدار متغیر از 0.3 تا 0.8 ولت دارم.
ممنون میشم کمک کنید و بصورت مرحله به مرحله راهنمایی بفرمایید. چون هنوز در منابع تغذیه مشکل دارم.

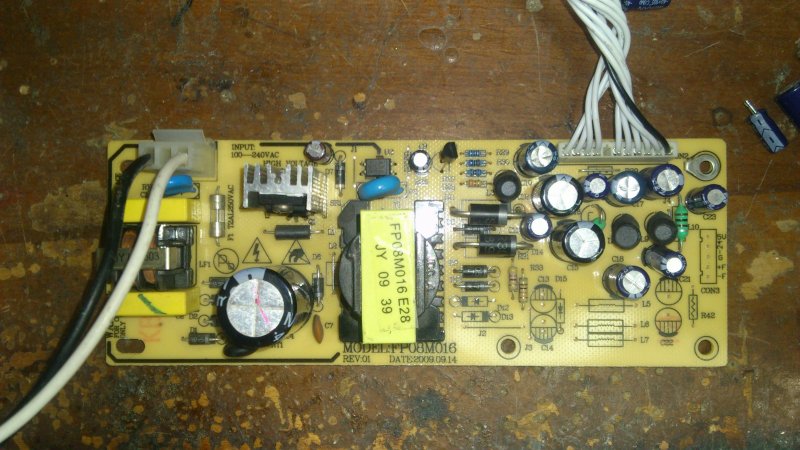

مشاهده فایل‌پیوست 102461

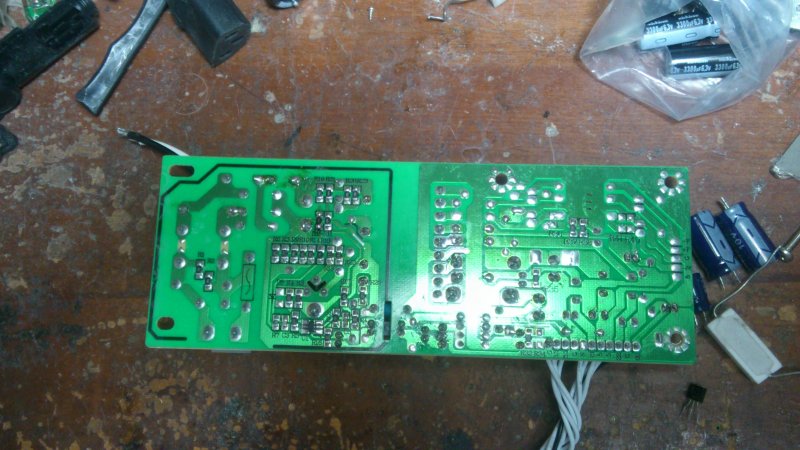

مشاهده فایل‌پیوست 102462
اقدامات انجام شده:
تعویض خازنهای ثانویه.
تعویض خازن 0.47میکرو متصل به tl431

سلام

1- ببین 431 از چه ولتاژی نمونه گیری کرده سپس یک مقاومت حدود 1 کیلو به خروجی اون ولتاژ متصل کن و تا انتهای تعمیر همون جا باشه

2- سپس مقاومت بین پایه فرمان 431 و ولتاژ نمونه را پیدا کن و مقاومتی به همان اندازه باهاش موازی کن ببین ولتاژ های خروجی کم میشه یا نه ؟ اگه موثر نبود

3- دو پایه آند کاتد 431 را شورت کن و ببین ولتاژهای خروجی حدود صفر ولت میشه یا نه ؟ اگر تاثیری نداشت

4- دوسر خروجی کوپلر را شورت کن ببین ولتاژهای خروجی ، تقریبا صفر ولت میشه یا نه ؟

ضمنا چرا میفرمایید بابت تعمیر تغذیه ، مشکل داری ؟
اتفاقا علاوه بر تحلیل تغذیه های سوئیچینگ ، نحوه عیب یابی و تشخیص قطعات معیوب تغذیه ها را تقدیم کردم (داخل مدار و بدون خارج کردن قطعات)
اگر مطالعه میکردی نیازی نبود قطعاتی را شانسی و تصادفی عوض کنی

سپاس



[مسعود نصوحی]

1- از ولتاژ 3.3 و 5 ولت نمونه گیری میکنه.
2- با موازی کردن مقاومت، مقدار خروجی کمتر شد.
اگه میشه لینک نحوه عیب یابی و تشخیص قطعات معیوب تغذیه ها رو برام بذارید.
تشکر



[mohsen++]

سلام
شماره آی سی تغذیه ؟

البته با عرض معذرت از جناب غزال:02.47-tranquillity:



[مسعود نصوحی]

همانطور که در عکس مشخصه، آی سی تغذیه نداره و فت استفاده شده هم 2n60f میباشد



[غزال]

1- از ولتاژ 3.3 و 5 ولت نمونه گیری میکنه.
2- با موازی کردن مقاومت، مقدار خروجی کمتر شد.
اگه میشه لینک نحوه عیب یابی و تشخیص قطعات معیوب تغذیه ها رو برام بذارید.
تشکر

سلام

لطفا گزارش کامل بدهید
چه مقاومتی بود و چه مقاومتی موازی کردی ؟

- با موازی کردن مقاومت، مقدار خروجی کمتر شد.

یعنی ولتاژ خروجی کمتر شد و بازم دل میزنه؟
یا دل نمیزنه ؟
آیا 1 کیلو را با 5 یا 3.3 ولت موازی کردی ؟
ولتاژها را در 3 حالت 1- اصلی 2- فعلی 3- با موازی کردن مقاومت دوم چند ولت است ؟
ضمنا این تغذیه بدون آی سی نمیشه قطعا آی سی داره

تصور میکنم عیب یابی تغذیه را در بخش تلویزیون مطرح کردم

سپاس



[مسعود نصوحی]

الان که با دقت بیشتری بورد رو کندوکاو کردم، یه آی سی 6پایه smd خیلی ریز پیدا شد که روش نوشته kp که به سختی خونده میشه



[مسعود نصوحی]

با موازی کردن مقاومت با مقاومتی که از 3.3 تغذیه میشه مقدار خروجی 30 ولت منبع تغذیه بین 3تا7ولت تغییر میکنه و به عبارتی هنوز دل میزنه
ولتاژها در حالت اصلی: 30 و 22 و 12 و 5 و 3.3 ولت
در حالت فعلی به ترتیبی که در بالا نوشتم: 6~12 , 4~7 , 1~2 , 0.5~1 , 0.1~0.3
با موازی کردن مقاومت همه ولتاژها کاهش پیدا کردند.
ضمن اینکه با اتصال دادن دوسر خروجی اپتوکوپلر، همه مقادیر صفر شد.



[غزال]

با موازی کردن مقاومت با مقاومتی که از 3.3 تغذیه میشه مقدار خروجی 30 ولت منبع تغذیه بین 3تا7ولت تغییر میکنه و به عبارتی هنوز دل میزنه
ولتاژها در حالت اصلی: 30 و 22 و 12 و 5 و 3.3 ولت
در حالت فعلی به ترتیبی که در بالا نوشتم: 6~12 , 4~7 , 1~2 , 0.5~1 , 0.1~0.3
با موازی کردن مقاومت همه ولتاژها کاهش پیدا کردند.
ضمن اینکه با اتصال دادن دوسر خروجی اپتوکوپلر، همه مقادیر صفر شد.

با اتصال آند کاتد 431 چی ؟
آیا ولتاژ تغذیه آی سی هم دل میزنه ؟

سپاس



[مسعود نصوحی]

با عرض معذرت به دلیل مسائل خانوادگی مجبور به ترک کارگاه شدم.
با تشکر از شما استاد عزیز، اگه امکان داره فردا پاسخ سوالتون رو بصورت کامل اعلام میکنم.
