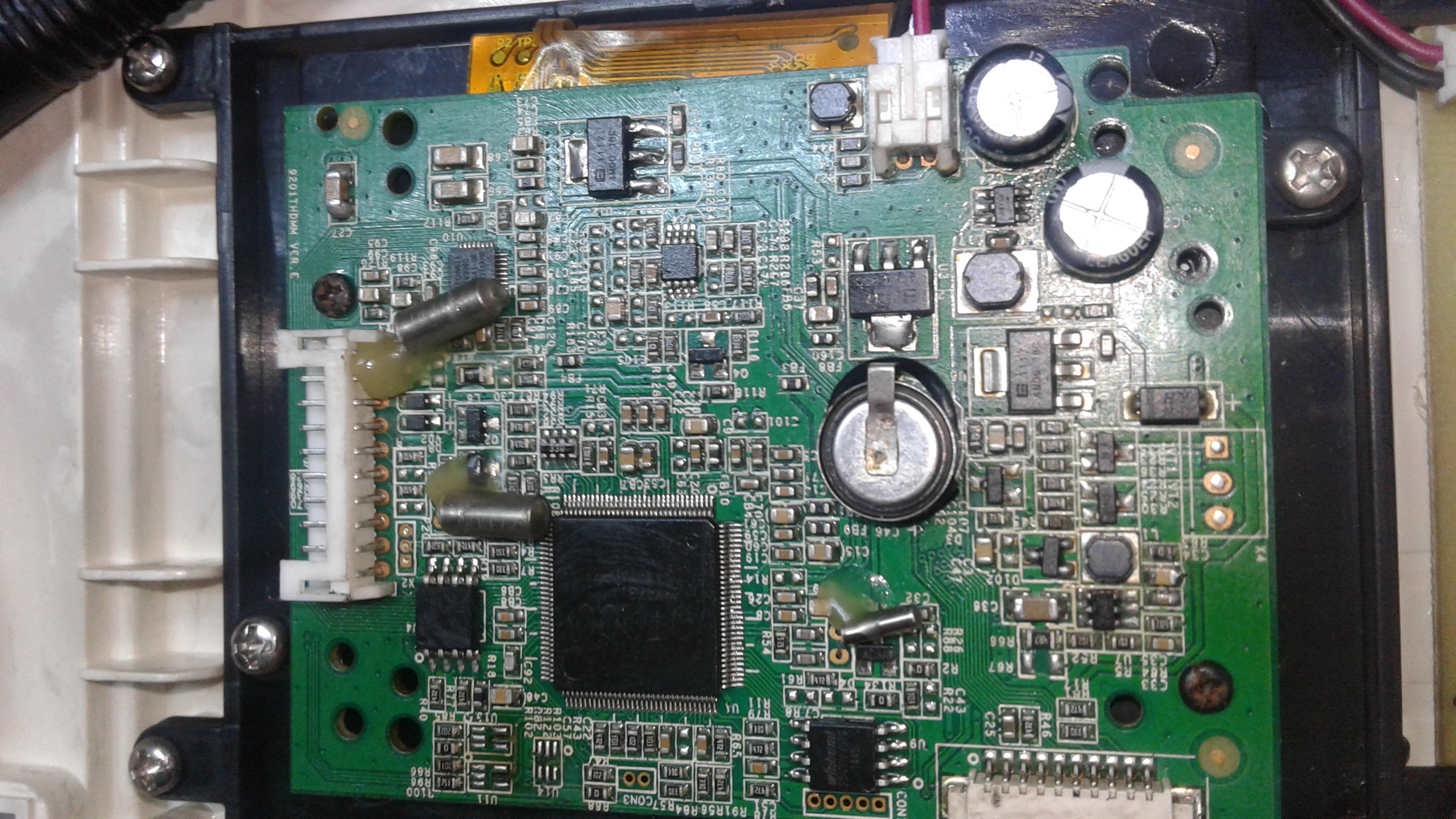

آیفون تصویری تابا مدل 1040m200 وایه تعمیر اومده که برد کلا پروتکت میکرد و ولتاژ تغذیه واسل کردن روی برد از کار میافتاد تا اینکه متوجه شدم ایراد از برد ال سی دی هست بیشتر قطعات رو که احساس میکردم شورتی ازون ها باشه چک کردم نیافتم در اخر تغذیه با آمپر بالاتر به برد وصل کردم
دود از برد بلند شد و ایراد معلوم شد

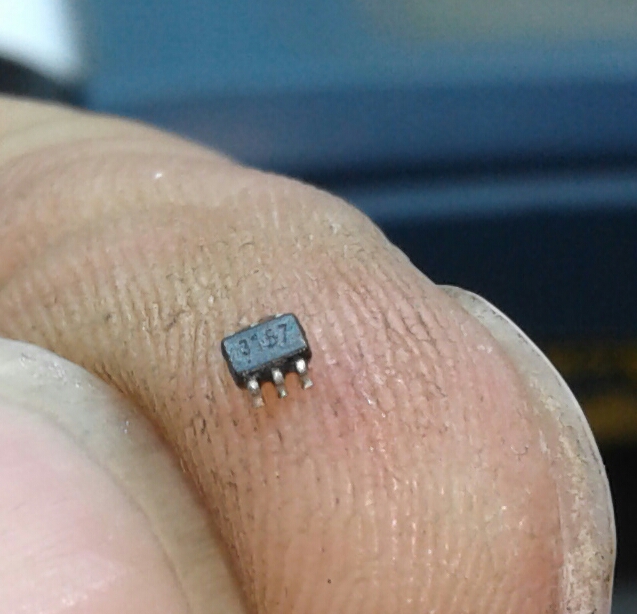

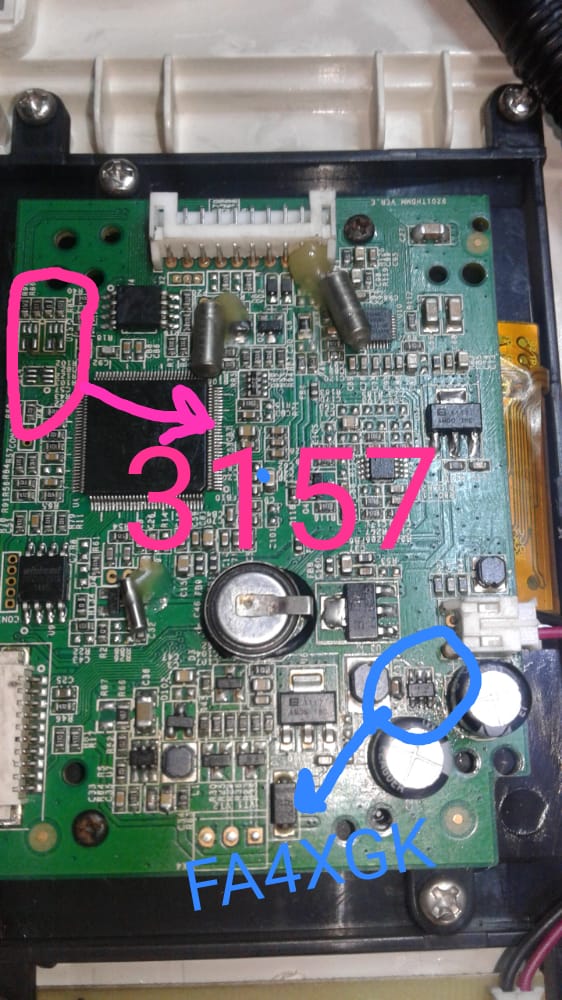

۳ تا قطعه ۶ پایه sms روی برد ال سی دی هست با کد3157 که شورت بودند مجبور شدم اونارو خارج کنم
مشکل پروتکت حل شد و ال سی دی روشن شد
سوال اینکه ایا با نبود اون ۳ قطعه مشکلی در کار آیفون پیدا نمیشه و اصلا نقش اونا تو این برد چیه؟!
دیتا شیت کاربرد اون رو سوئیچ انالوگ نامبرده

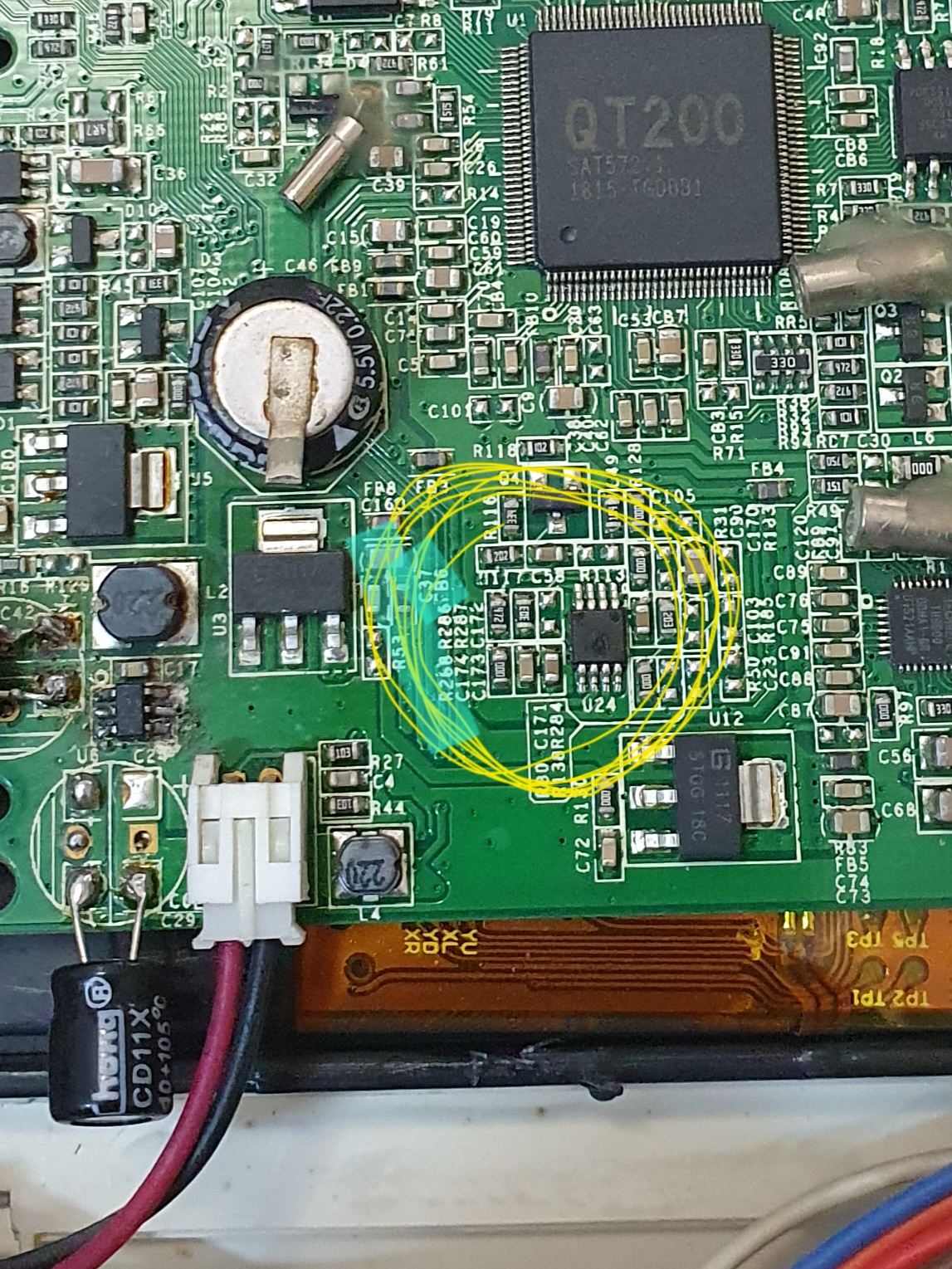

اما رگولاتور های برد ال سیدی بشدت داغ میکردن ولتاژ ورودی اونها خیلی بالاتر از توانشون بود با برسی بیشتر متوجه شدم رگولاتور ۶ پایهsmd
امپر بالاFA4xGK که ولتاژ رگولاتور های دیگه رو تامین میکرد شورت و یکسره شده و ولتاژ رو بدون کاهش به رگولاتور های امپر پایین میداد و باعث داغ شدنشون میشد
خازنهای ورودی و خروجی رگولاتور رو تعویض کردم فایده نکرد
رگولاتور دیپ7805 به جای اون ۶ پایه سیم کشی کردم اما چون امپرش پایین بود زود داغ میشد در اخر مجبور به استفاده از ماژول کاهنده dc to dc شدم
*************
با درود
اگر سوال پرسیدید دیگه مخفی کردن یک قسمت از پست ارسالی معنی نداره ....
قسمت مخفی حذف شد .
