با سلام :

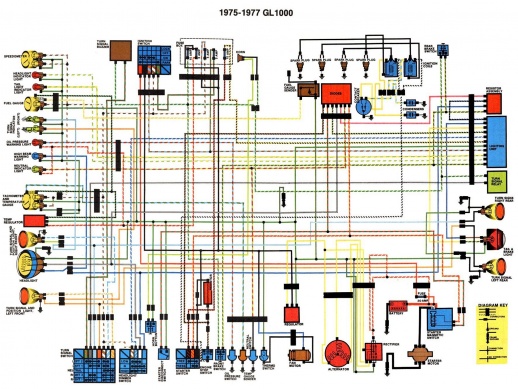

این هم نقشه کامل سیم کشی خودرو (هیوندای gl1000 فکر کنم مشابه خودرو هوندا ) . به استاندارد رنگ سیم ها توجه کنید نقشه رنگی است .
با تشکر .
موفق باشید .
با سلام : دوست عزیز چند مدل دارم ولی ارشیوم نامرتب (از نظر نام گذاری و مدلها ) و چون مطمین نیستم اپ نکردم اگر نام و مدل براتون مهم نیست در اسرع وقت اپ کنم . با تشکر . موفق باشید .
با سلام : دوست عزیز چند مدل دارم ولی ارشیوم نامرتب (از نظر نام گذاری و مدلها ) و چون مطمین نیستم اپ نکردم اگر نام و مدل براتون مهم نیست در اسرع وقت اپ کنم . با تشکر . موفق باشید .
جناب رجبی سیم کشی تمام موتور سیکلت ها cdi هوندا 125
تولید داخل همشون بر یک اساس هستند نقشه یکی شون رو قرار بده اگر نقشه سیم کشی موتورسیکلت پرند داری چه بهتر همین رو قرار بده
متشکرم
نمی دونم جای این سوال تو این بخش هست یا نه ولی جای دیگه ای رو برای این سوال پیدا نکردم. لطفا" طریقه ی تقویت شیشه بالا بر خودرو به ویژه 405را توضیح دهید.
باتشکر فراوان

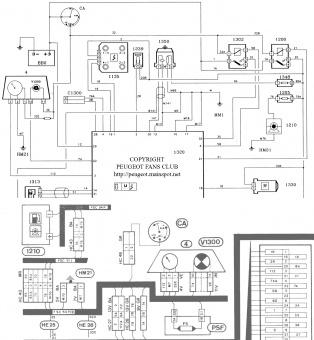

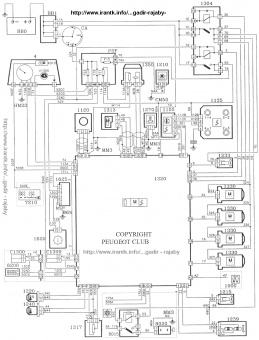

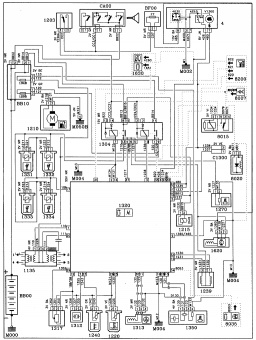

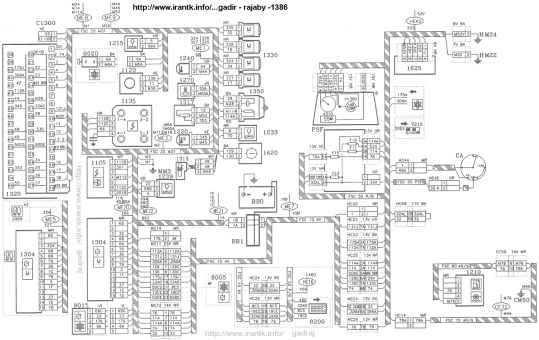

با سلام : بلوك دياگرام و سيم كشي خودرو پــــــــــــــژو 605 فايل زيپ با كيفيت بالا تر ( با بزرگ نمايي ازكيفيت كاسته نميشه )
[hide] مشاهده فایل‌پیوست Peugeot 605.rar[/hide] با تشكر . موفق باشيد .

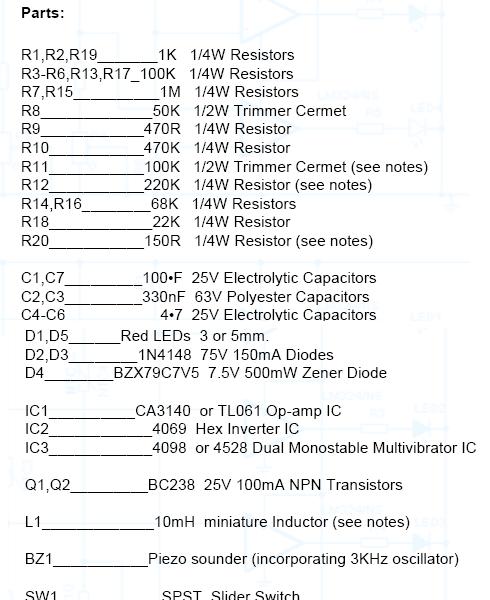

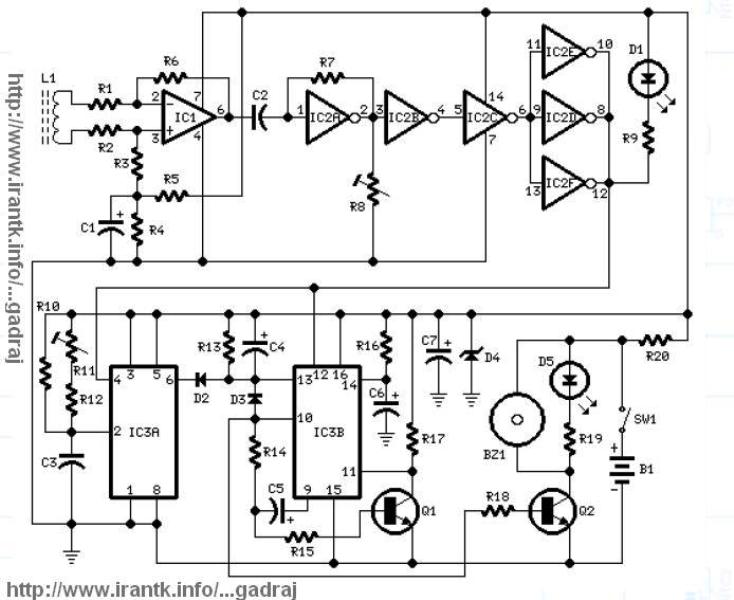

با سلام : مدار ي اعلام بيزري و نوري سرعت غير مجاز خودرويي : سنسور مدار يك سيم پيچ تشكيل شده از 130 الي 150 دور سيم شماره 20 كه به قطر حدود 5 سانتي متر (10 ميلي هانري ) كه در نزديكي و حول دلكو نصب شده و توسط پتانسيومتر مدار نقطه اعلام بيزر قابل تنظيم براي شروع اعلام سرعت غير مجاز ميباشد .
