دانلود: نقشه های محافظ یخچال

[غزال]

درود

لطفا نقشه های محافظ یخچال را در این تاپیک ارسال فرمایید تا براحتی قابل جستجو و استخراج و استفاده گردد.
و بدلیل پیشگیری از آشفتگی ، درخواست خود را در این تاپیک مطرح نفرمایید
تحلیل و عیب یابی و اصلاح یک نمونه محافظ یخچال ( نقشه اول ) اینجا
https://www.irantk.ir/threads/79913-تحلیل-و-عیب-یابی-محافظ-یخچال?p=460633&viewfull=1#post460633




سپاس



[امین محمدی]

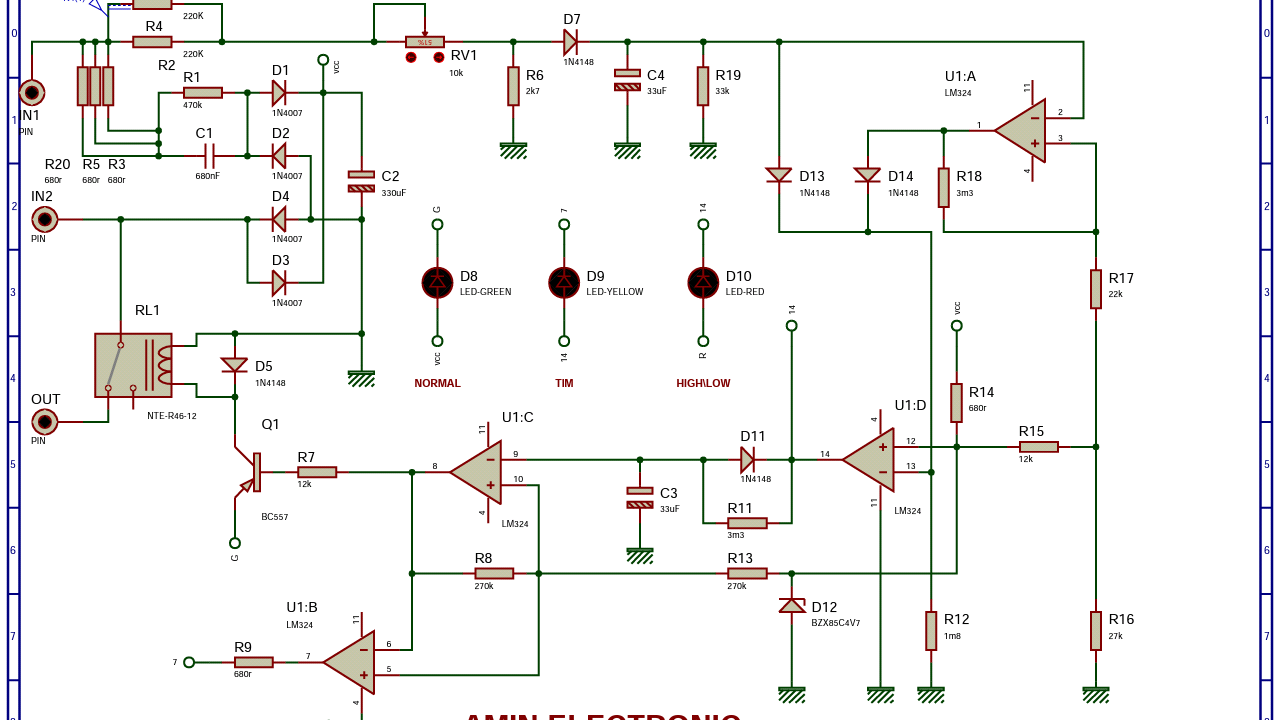

سلام نقشه محافظ یخچال جمع وجور
کاملا جواب داده
اما یک نکته
در برد مقاومت 220 اهم 2 وات و دیود زنر 12 ولت یک وات برای تغذیه ای سی را در نظر بگیرید
که مقاومت به صورت سری مابین پایه چهار ای سی و + تغذیه و دیود زنر به صورت موازی با پایه 4 و 11 ای سی قرار گیرد
با سپاسمشاهده فایل‌پیوست shematic pdf.pdf



[امین محمدی]

اگر دوستان مایل به چاپ مدار فوق باشند فایلهای فیبر را هم درخواست دهند تا قرار دهم شب خوش



[امیر سجاد]

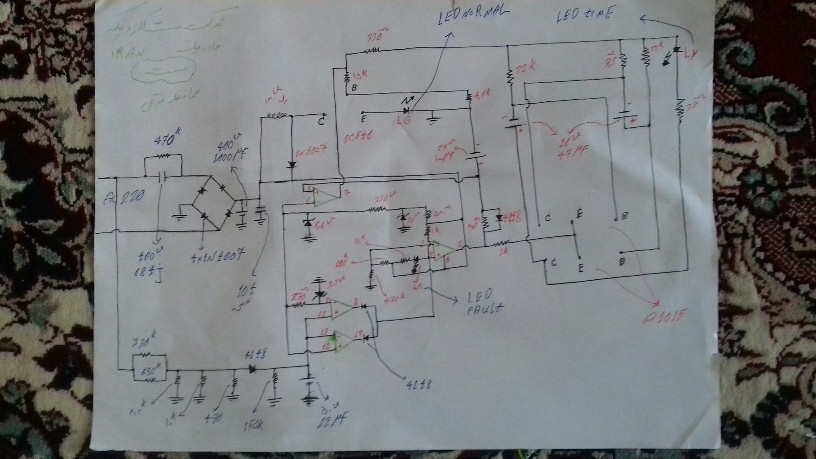

تعمیر محافظ برق بست .
بعد از کشیدن نفشه ایراد محافظ خرابی خازن الکترونیک ای سی و سوختن ای سی



[غزال]

درود

لطفا پست های این تاپیک حتما حاوی نقشه باشه و بدون نقشه پستی تنظیم نفرمایید چون این تاپیک مرجع نقشه های محافظ یخچال است.
حتی المقدور مارک و مدل محافظ را هم ذکر فرمایید.

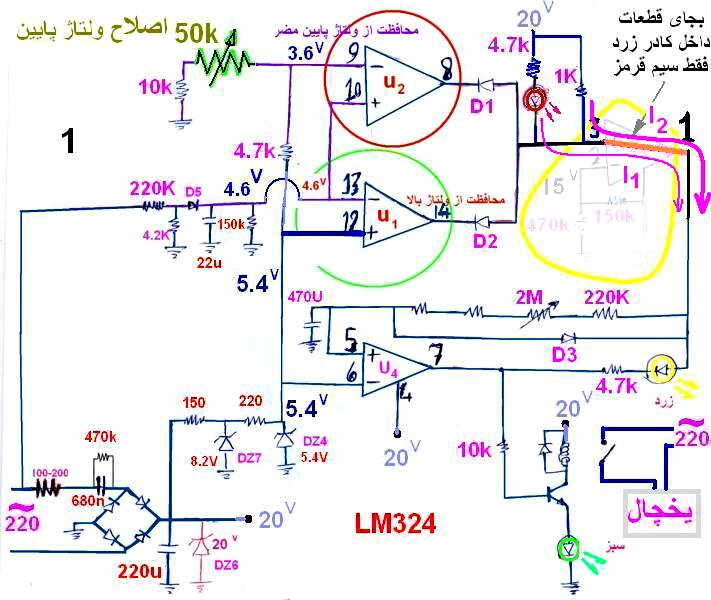

نقشه زیر در تاپیکی بطور کامل تحلیل و اصلاح شده اینجا؛

https://www.irantk.ir/threads/79913-تحلیل-و-عیب-یابی-محافظ-یخچال?p=460633&viewfull=1#post460633

سپاس



[m-j]

اگر دوستان مایل به چاپ مدار فوق باشند فایلهای فیبر را هم درخواست دهند تا قرار دهم شب خوش

سلام
جناب محمدی در صورت امکان فایل پی دی اف مدار چاپی رو هم قرار بدید.
سپاس



[امین محمدی]

سلام این هم از فایلهای پشت و روی مدار



[امین محمدی]

مشاهده فایل‌پیوست روی مدار.PDF



[امین محمدی]

مشاهده فایل‌پیوست پشت مدار.PDF



[امین محمدی]

هر فایل شامل دو عدد مدار است در یکی از بردها فاصله الیدی ها از هم 2 سانت است در یکی دیگر فکر کنم یک سانت تا به هر جهبه ای حدودا جفت وجور شود
