درخواست: نقشه منبع سوییچینگ

[صادق اجلالی]

سلام عزیزان دویه تا منبع تغذیه سوییچینگ دارم تو تعمیرش به مشکل خوردم
نقشه‌کسی داره لطف کنه قراره بده من و بقیه استفاده کنیم
ممنون



[ajamee]

سلام
شما یک لطف کنید از پاور عکس قرار بدهید تا همکاران گرامی بتواند راهنمای فرماید



[صادق اجلالی]

از این‌پاورهایی است‌که خروجیس ۱۲ ولته
دویه تا بود باز کردم آمپرهاشون فرق داره ۲۰ ۳۰ و..
خروجی ندارن
یکیش هم افت ولتاژ تو خروجی داره
ماسفت هاشون عوض کردم حل نشد



[ajamee]

اقای صادقی شما از مدار پاور عکس قرار بدهید تا بتوانم راهنمای کنم

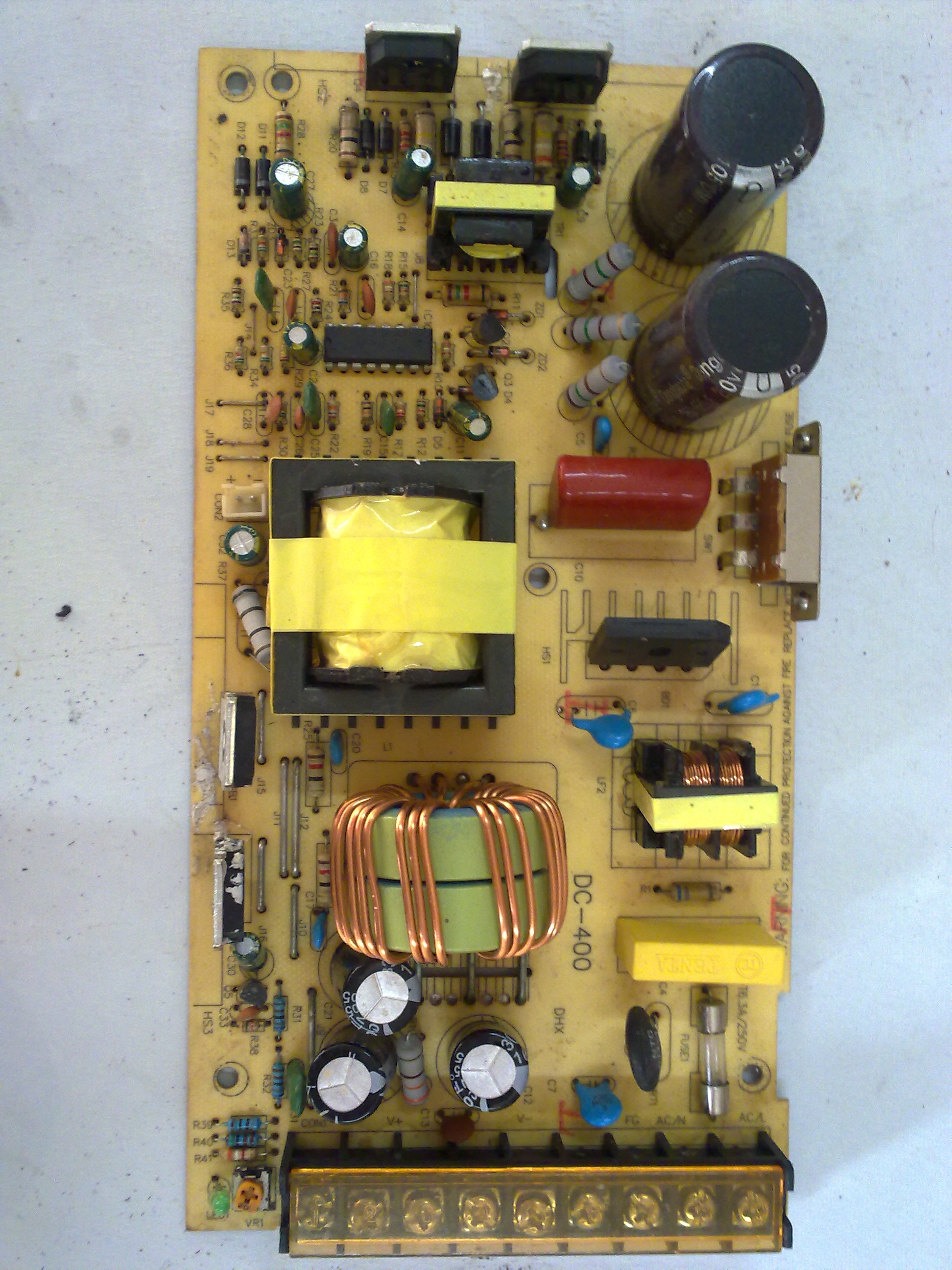

[صادق اجلالی]



[mehran76gh]

از این‌پاورهایی است‌که خروجیس ۱۲ ولته
دویه تا بود باز کردم آمپرهاشون فرق داره ۲۰ ۳۰ و..
خروجی ندارن
یکیش هم افت ولتاژ تو خروجی داره
ماسفت هاشون عوض کردم حل نشد

افت ولتاژ خروجی مربوط به خازن اسیلاتور ای سی سوعیچینگ و خازن صافی ورودی و خروجی و یا ایسی tl431 , ویا پتانسیومتر است.
ربطی به ماسفت ندارد.
موفق باشید



[صادق اجلالی]

خازن اسیلاتور کدومه



[mehran76gh]

خازن اسیلاتور کدومه

معمولا اطراف ای سی است و ظرفیت های 1 تا 10 میکرو دارند اگر خازن سنج ندارید که تست کنید اقدام به تعویض خازن ها نمایید. و یا از طریق دیتاشیت ای سی اقدام نمایید.



[nishgon64]

آموزش تعمیرش اینجا توسط استاد غزال گذاشته شده
https://www.irantk.ir/threads/85779-تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان



[dromids]

سلام تو تصویر ارسالی ، مشهود است که مقاومت ها سوخته اند ، مقاومت ها رو تعویض کنید.
