با سلام خدمت کاربران گرامی:

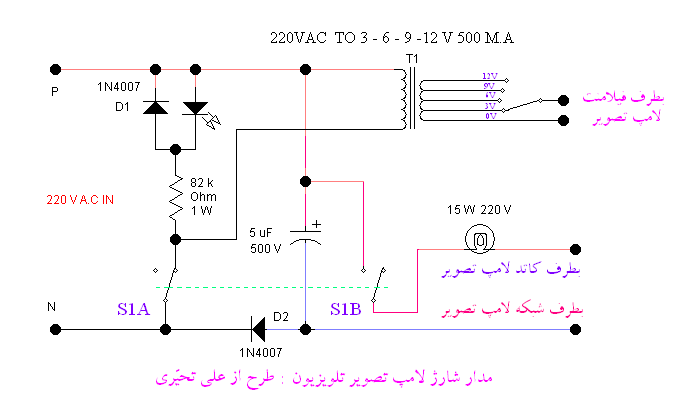

در این تاپیک نقشه مدار شارژ لامپ تصویر تلویزیون و لامپ تصویری درب بازکن برقی ارائه می گردد. امید است مورد توجه شما کاربران گرامی قرار گیرد.
در این مدار از یک ترانس 220 ولت به ولتاژ های خروجی 3 و 6 و 9 و 12 ولت با جریان 500 میلی آمپر استفاده گردیده است. نقش دیود D1 جهت جلوگیری از سوختن ال ای دی در ولتاژ برعکس بالاتر تر 4 ولت در مدار ولتاژ متناوب است. ولتاژ 3 ولت برای لامپ تصویر آیفون های تصویری لامپی و ولتاژ 6.3 ولت ولتاژ استاندارد فیلامنت تمام لامپ های آمریکایی اعم از لامپ تصویر و تمامی لامپ های خلاء (VACUMM TUBE) که به صورت استاندارد از این ولتاژ با جریان های مختلف استفاده می کنند. فیلامنت های لامپ های اروپایی، ژاپنی از 6.3 تا 12 یا کمی بیش تر ولی معمولا تا 12 ولت( لازم به ذکر است ولتاژ فیلامنت ها چه بصورت مسقیم یا متناوب هیچ فرقی برای گرم کردن هیتر ندارد) . توضیحات در متن نقشه آورده شده است . کلید S1A و S1B یک کلید 6 پایه فشاری یا پوش باتم می باشد که در حالت عادی برق را به فیلامنت ها رسانده و با گرم شدن مناسب آن بلافاصله این کلید را فشار داده تا مسیر کاتد و شبکه لامپ با یک ولتاژ قوی تخلیه گردد، چون در زمان روشن بودن فیلامنت نباید ولتاژ خازن را در لامپ تخلیه کرد.( در این طرح این کار بصورت خودکار توام با ایمنی انجام می شود).
