درخواست: نقشه مدار برای ای سی امپلی tda8588aj

[crash.CTR4]

سلام دوستان یه ای سی امپلی tda8588aj که از روی پخش باز شده دارم کسی برای این ای سی مداری داره که بتونم استفاده اش کنم؟
تو نت هی چی گشتم چیزی پیدا نکردم



[تاج]

این ایسی برق وصدا رو پخشای سونی قدیم بود
تو سونی بگردید.



[Navid-Aref]

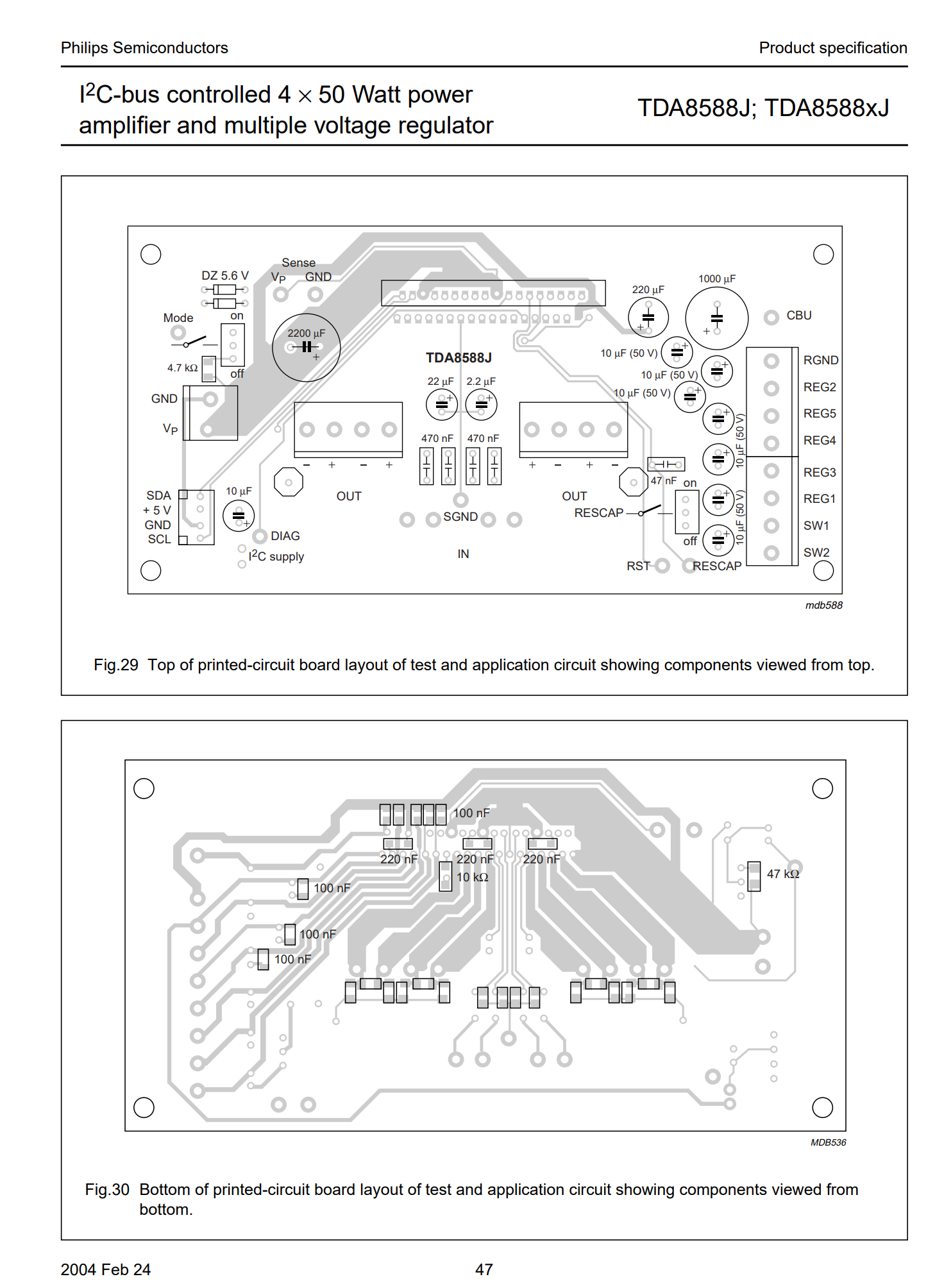

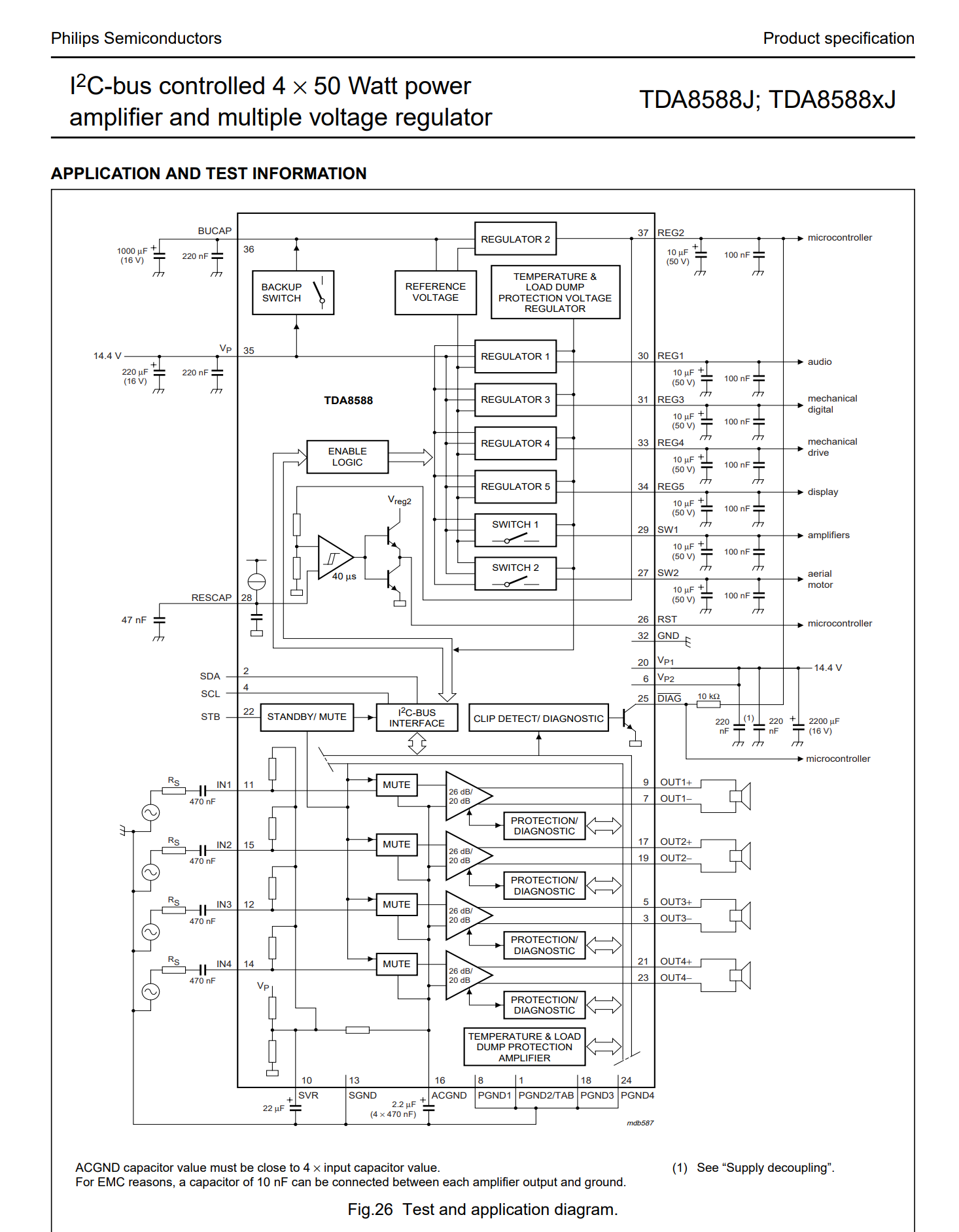

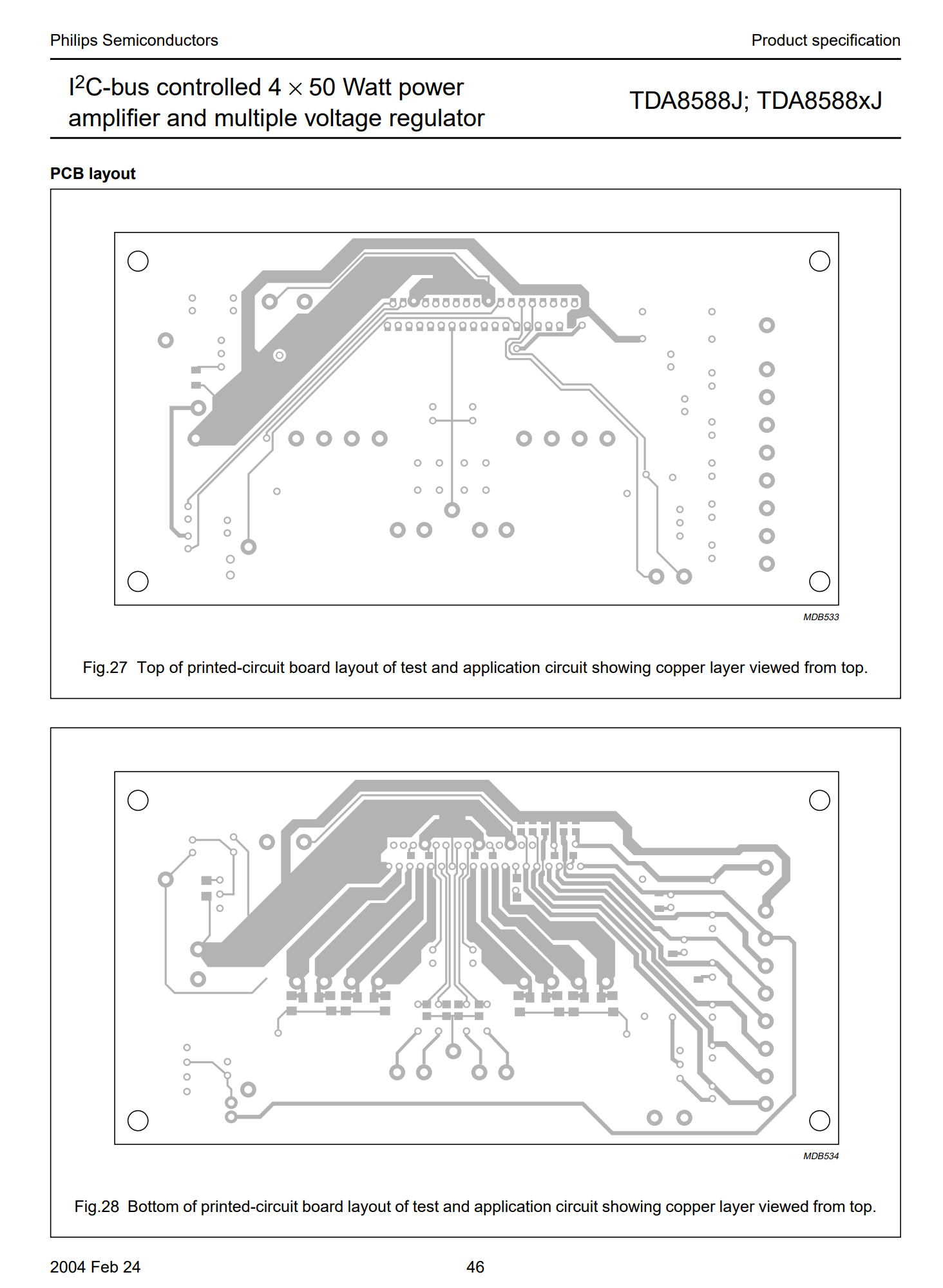

سلام. داخل دیتاشیت مدار مورد نیاز آن به تفصیل آمده است. حتی برد مدار چاپی دو روی آن با محل قرار گیری قطعات دیپ و SMD قرار داده شده است. خروجی های رگوله شده برای راه اندازی میکروکنترلر، الکترو موتور، نمایشگر و ... هم دارد.
