نقشه اینورتر آنکور 200 یا 250 آمپر و مدل جدید جوشا

sky_man847

VIP+ افتخاری
کاربر
2012-07-23
416
5,257
تبریز
با سلام دوستان من یه دستگاه جوش mebote zxy-250D

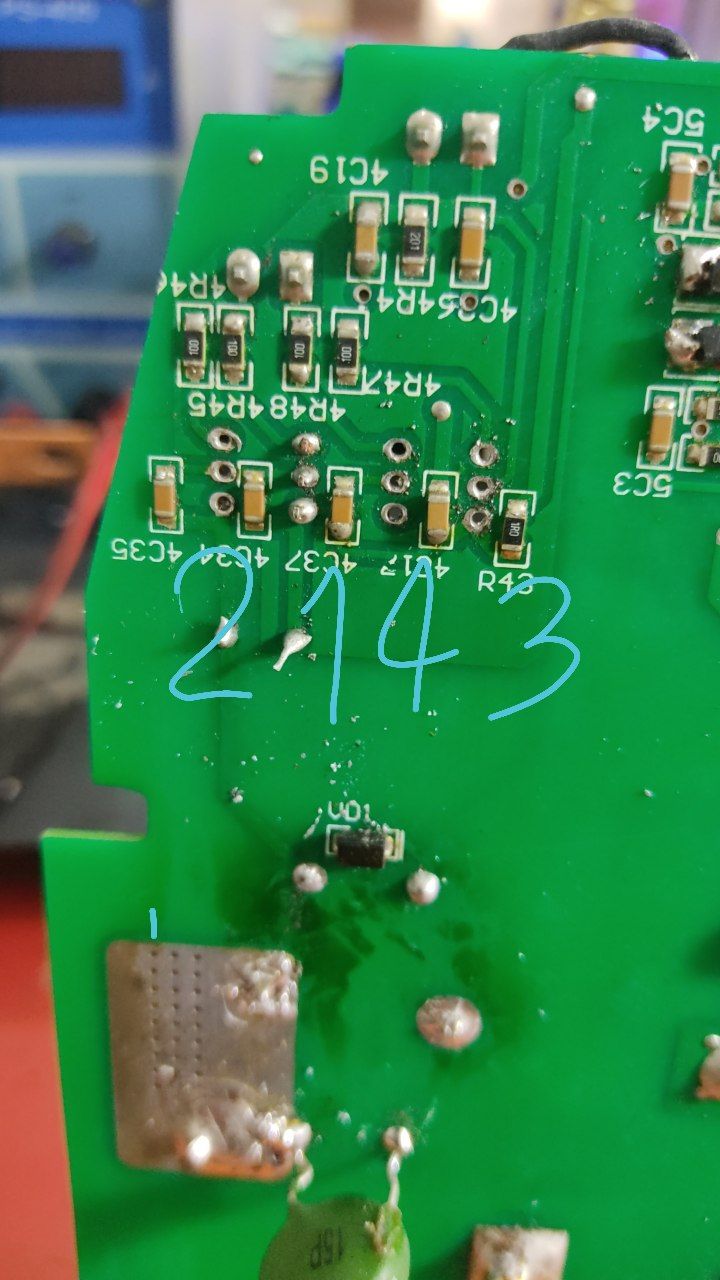

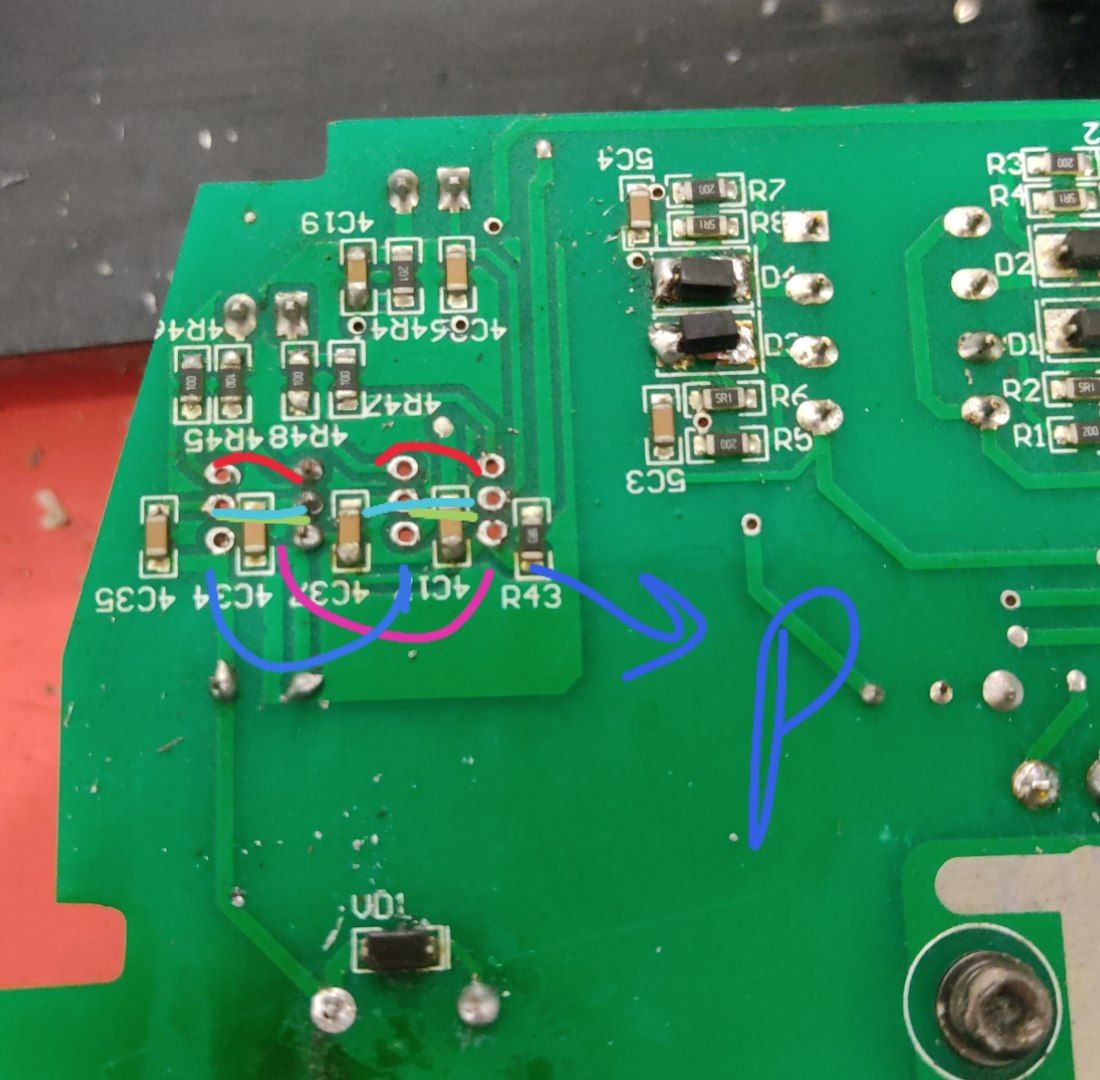

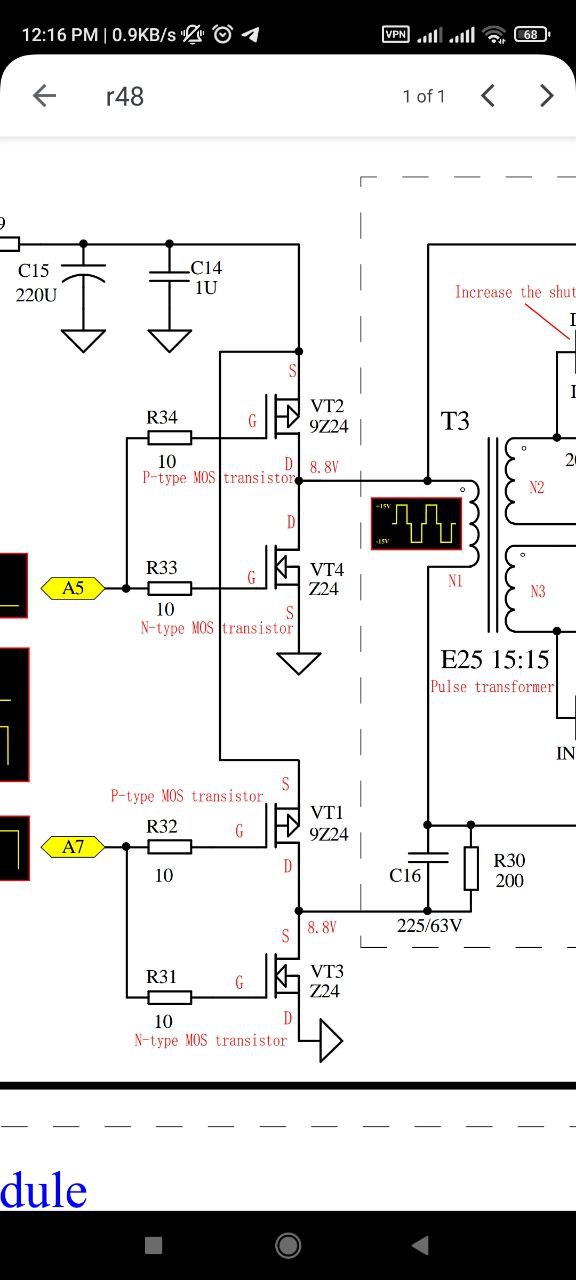

آوردن اومدم ماسفتهای اینو چک کنم یهو nکانال و pکانال بهم ریختن یکی از دوستان گفتن مدارش همینه.من یکی سمت راستی دست نزده بودم مطمعنم pکانال اومدم رو شماتیک کمک بگیریم tv3 رو شماتیک nکانال بود الان قاطی کردم من اتصالات ماسفتها رو هم کشیدم.ممنون میشم راهنمایی کنین


پیوست‌ها

  • 113.9 کیلوبایت بازدیدها: 260
  • 70.3 کیلوبایت بازدیدها: 263
  • 160.5 کیلوبایت بازدیدها: 258

جمشيدا

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-03-13
4,226
19,655
تهران - ساوه
درود
اونی که مطمئنی کانال P هست را مد نظر قرار بده و بغلیش را N قرار بده و بعدی را P در نظر بگیر و در نهایت آخری را N

باز منتظر نظر دیگر دوستان باشید

راستی چرا مشکلت را اینجا مطرح کردی
باید در بخش خودش و با نام خودت یه تاپیک جدید باز میکردی

آخرین ویرایش:

sky_man847

VIP+ افتخاری
کاربر
2012-07-23
416
5,257
تبریز
درود
اونی که مطمئنی کانال P هست را مد نظر قرار بده و بغلیش را N قرار بده و بعدی را P در نظر بگیر و در نهایت آخری را N

باز منتظر نظر دیگر دوستان باشید

راستی چرا مشکلت را اینجا مطرح کردی
باید در بخش خودش و با نام خودت یه تاپیک جدید باز میکردی

تو نقشه nکانالی ها هم به زمین ..همونشکل شما گفتین پایه nکانالی ها میخوره به منفی خازن....۹۹درصد درسته ....
ممنون
