مشکل: نداشتن خروجی منبع تغذیه 12ولتی مدل liteon pa-11451-2 rev D

[siasina]

با سلام و احترام

منبع تغذیه 12ولتی مدل liteon pa-11451-2 rev D دارم که خروجیش 12 ولت باید باشه اما 0 هست!
اساتید و دوستان لطفا راهنمایی کنید کجا ها رو تست کنم و به کجا ها مشکوک باشم ؟

*مدار 2 سال روشن بوده و بعد از یه قطعی برق شهری این مشکل براش پیش اومده.
*تا خروجی پل دیود ولتاژ مستقیم 280 ولت وجود داره. (البته با 5-6 ولت نوسان)

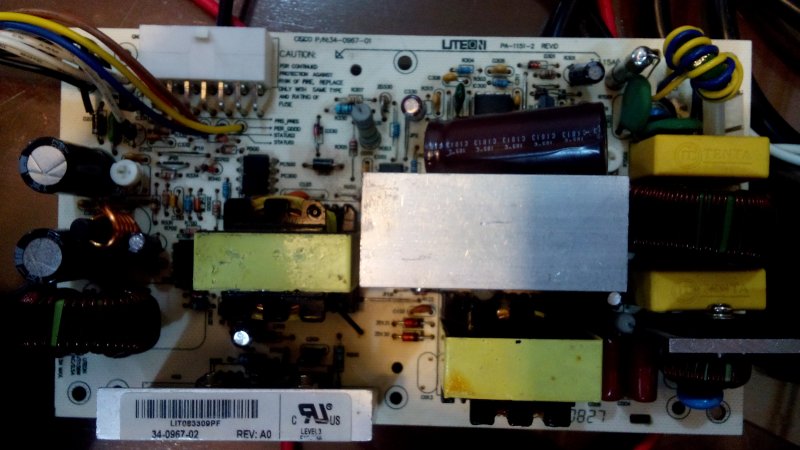

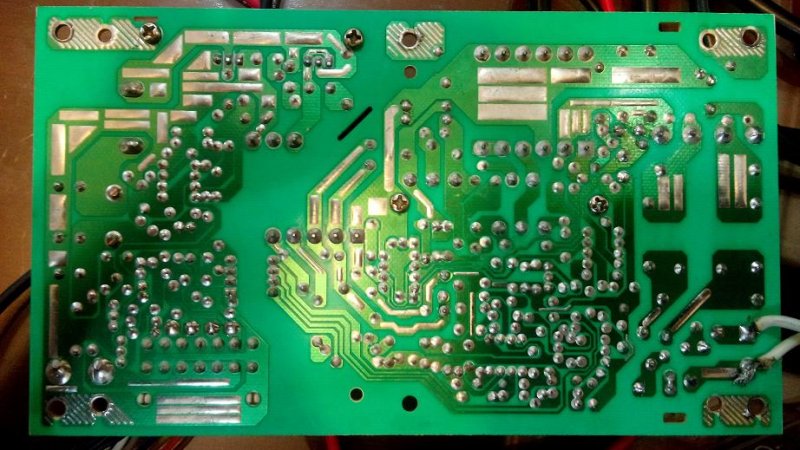

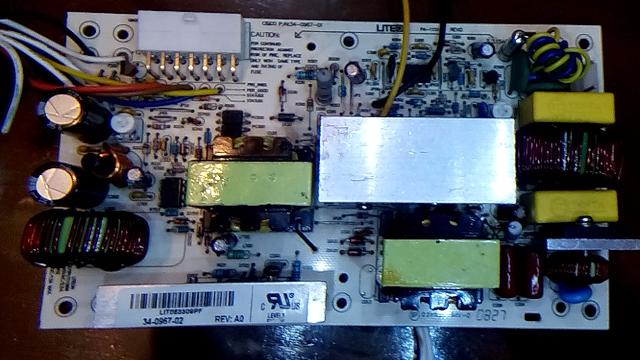

عکس پشت و روی برد خدمت شما :



[AMD]

ایسی اسیلاتورش رو چک کنید .



[reza_476]

باسلام

عکس روی برد واضح و قابل ارزیابی نیست
بهتر است عکس باکیفیت و با قطعات خوانا قرار بدی تا راحت تر ارزیابی گردد



[غزال]

با سلام و احترام

منبع تغذیه 12ولتی مدل liteon pa-11451-2 rev D دارم که خروجیش 12 ولت باید باشه اما 0 هست!
اساتید و دوستان لطفا راهنمایی کنید کجا ها رو تست کنم و به کجا ها مشکوک باشم ؟

*مدار 2 سال روشن بوده و بعد از یه قطعی برق شهری این مشکل براش پیش اومده.
*تا خروجی پل دیود ولتاژ مستقیم 280 ولت وجود داره. (البته با 5-6 ولت نوسان)


عکس پشت و روی برد خدمت شما :

مشاهده فایل‌پیوست 110080
مشاهده فایل‌پیوست 110081

درود

همانطور که استاد رضا فرمودند تصویر واضح تری ارسال فرمایید
اگه خروجی بریج 280 ولته خازن بزرگ خرابه
ولتاژ پایه وسط فت چند ولته ؟

سپاس



[siasina]

سلام و تشکر

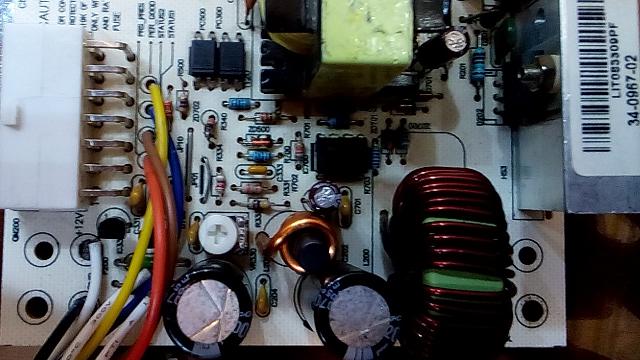

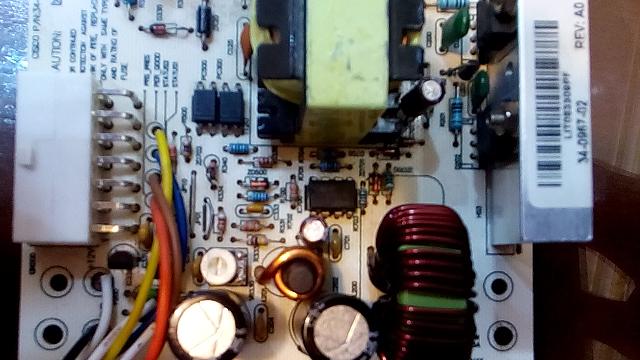

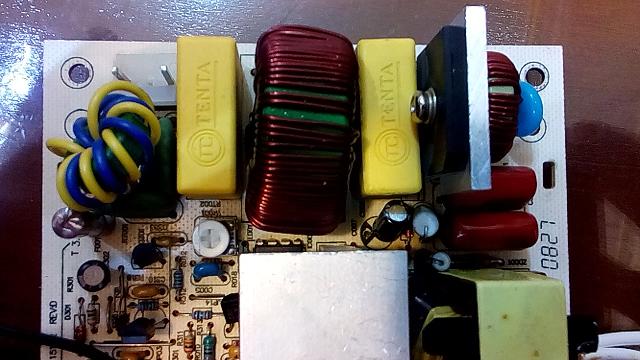

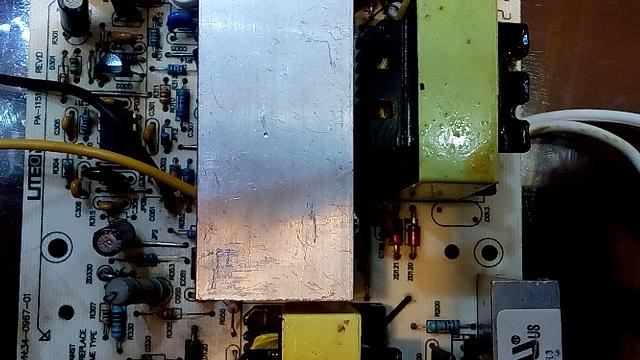

اینم عکسای بیشتر و نزدیک تر



[siasina]

ایسی اسیلاتورش رو چک کنید .

آی سی TL3845P هست که فقط VCC ولتاژ 9 ولت داره و هیچ پایه ی دیگه ای هیچی نداره.
به نظرتون این یعنی چی ؟



[siasina]

درود

همانطور که استاد رضا فرمودند تصویر واضح تری ارسال فرمایید
اگه خروجی بریج 280 ولته خازن بزرگ خرابه
ولتاژ پایه وسط فت چند ولته ؟

سپاس

تشکر
ببخشید من اونقدر اصطلاحا رو نمیدونم. خروجی بریج یعنی کجا؟
(البته امروز خازن بزرگ رو هم تعویض کردم. فرقی نکرد.)

این مدار چند تا فت داره. کدوم رو اندازه بگیرم؟



[غزال]

تشکر
ببخشید من اونقدر اصطلاحا رو نمیدونم. خروجی بریج یعنی کجا؟
(البته امروز خازن بزرگ رو هم تعویض کردم. فرقی نکرد.)

این مدار چند تا فت داره. کدوم رو اندازه بگیرم؟

درود

بریج 4 دیود یکسوسازه که در یک باکس است وگرنه از 4 دیود تکی برای یکسووسازی برق شهر استفاده میشه
خروجی بریج به خازن صافی که بزرگترین خازن منبع است متصله که دو سرش باید 310 ولت باشه .

مثبت خازن با اولیه یک ترانس سوئیچینگ سری شده و به پایه وسط یک فت متصل شده
پایه وسط این فت نسبت به پایه منفی خازن بزرگ چند ولته ؟

اگه با تعویض خازن بزرگ بازم دو سر خازن بزرگ 280 ولته دراینصورت ولتمترت خرابه .

سپاس



[siasina]

درود

اگه خروجی بریج 280 ولته خازن بزرگ خرابه
ولتاژ پایه وسط فت چند ولته ؟

سپاس

خروجی بریج 288 هست - و ولتاژ پایه وسط فت هم 300 ولته .
با وجودی که خازن بزرگ رو هم عوض کردم!

حالا چی تجویز میفرمایید ؟



[siasina]

درود

بریج 4 دیود یکسوسازه که در یک باکس است وگرنه از 4 دیود تکی برای یکسووسازی برق شهر استفاده میشه
خروجی بریج به خازن صافی که بزرگترین خازن منبع است متصله که دو سرش باید 310 ولت باشه .

مثبت خازن با اولیه یک ترانس سوئیچینگ سری شده و به پایه وسط یک فت متصل شده
پایه وسط این فت نسبت به پایه منفی خازن بزرگ چند ولته ؟

اگه با تعویض خازن بزرگ بازم دو سر خازن بزرگ 280 ولته دراینصورت ولتمترت خرابه .

سپاس

تشکر فراوان

چک کردم ولتاژ پایه وسط فت 300 ولته

حالا کجا رو تست کنم ؟​
