سوال: نداشتن خروجی در power supply مدل SP-240A دوازده ولت ۲۰ آمپر

[کهندانی]

با سلام و احترام :

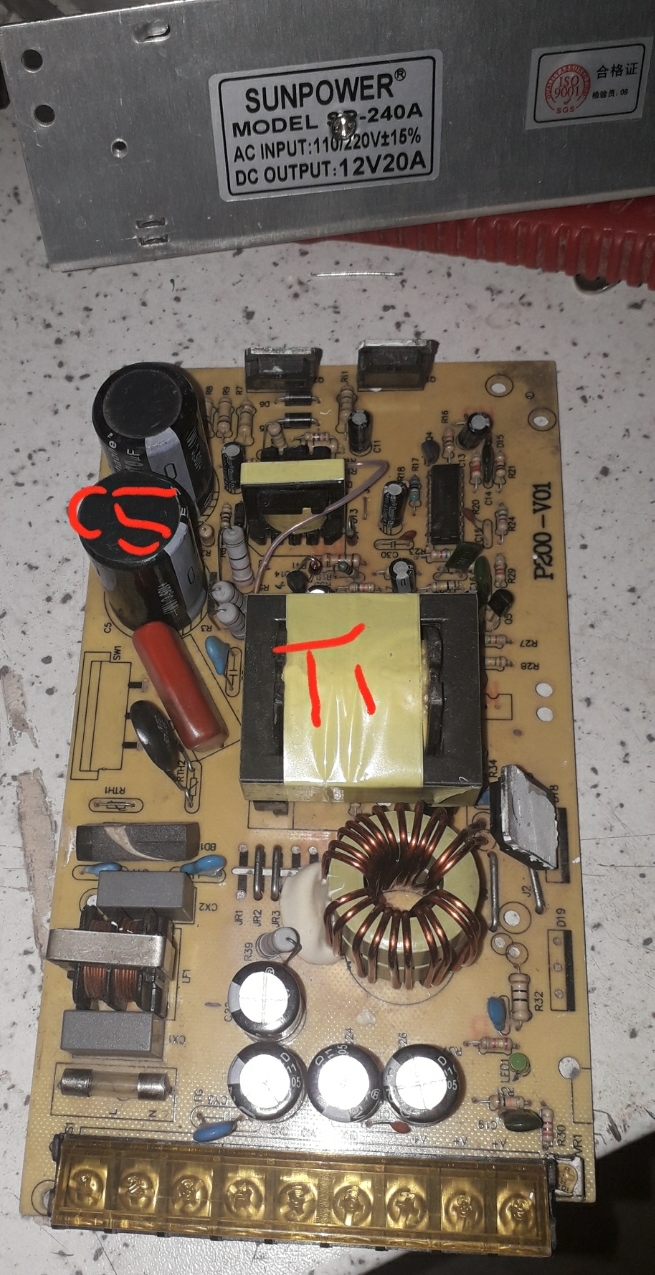

پاور سوپلای ۱۲ ولت ۲۰ آمپر مدل بالا دارم اصلا خروجی نداره، یه زینر ۴۷۵۲ که خراب بود عوض کردم در حال حاضر روی پایه های ترانس بزرگ T1 هیچ ولتاژ نیست ، و نیز روی پایه منفی خازن بزرگ C5 هم ولتاژ نداریم ، در ضمن خازن C5 بیرون مدار هم چک شد سالم بنظر میرسد و موقع اتصال برای دیسشارژ خازن ها همین خازن هم ولتاژ ذخیره مشاهده میشود . قبلا سپاسگزارم.



[ajamee]

سلام ترازیستورهای 13009 را برسی فرماید بعد خازن های 4.7 - 1- 22میکرو فارد را تعویض فرماید یک خازن 100 یا 47 میکرو را تعویض و اعلام نتیجه فرماید



[کهندانی]

سلام ترازیستورهای 13009 را برسی فرماید بعد خازن های 4.7 - 1- 22میکرو فارد را تعویض فرماید یک خازن 100 یا 47 میکرو را تعویض و اعلام نتیجه فرماید

درود برشما : چهار تا خازن 4.7 داریم همه را عوض کنم ?? C10,C11,C13,C32



[abbas_1m]

اول از همه ببین خروجی پل دیودت ولتاژ داری؟ اگر نداشتی سادست کارت چند تا قطعه قبل رو ببین چک کن



[کهندانی]

اول از همه ببین خروجی پل دیودت ولتاژ داری؟ اگر نداشتی سادست کارت چند تا قطعه قبل رو ببین چک کن

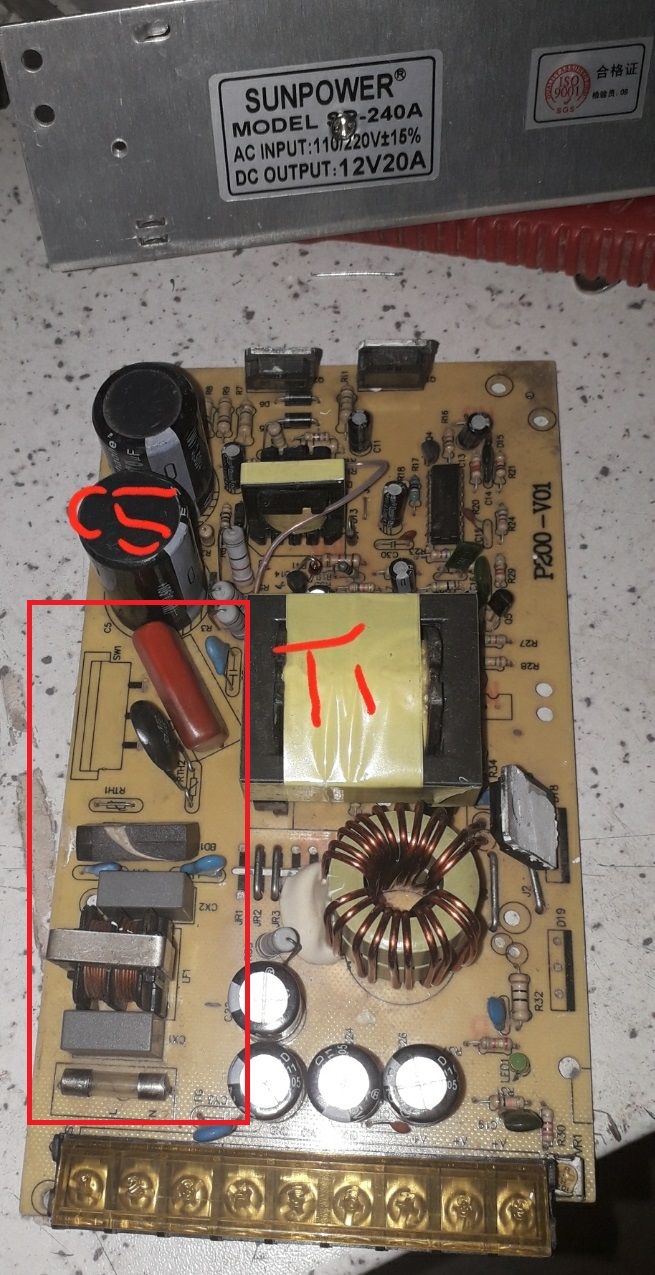

مشاهده فایل‌پیوست 181068

سلام دوست عزیز تا روی خازن های C5 و C6 ولتاژ داریم. البته در روی ترانس T1نه روی primary و نه روی secondry هیچ ولتاژی نداریم .



[msi6969]

از پل دیود و مقاومت های استارت غافل نشید جهت تست



[abbas_1m]

سلام دوست عزیز تا روی خازن های C5 و C6 ولتاژ داریم. البته در روی ترانس T1نه روی primary و نه روی secondry هیچ ولتاژی نداریم .

عیب یابی این پاورهای تقریبا اکثرا از اینجاهایکه که میگم:
اول بخش اولیه رو چک کن که طبق گفته ات انگار سالمه بعد دو ترانزیستور رو که علامت میزنم رو اول روی مدار تست بگیر پایه اشون اتصال نباشه یا ترانزیستورها نسوخته باشه.اگر دیدی تو مداری اعداد خوانده شده ی بین بیس-امیتر یا بیس کلکتور هیچ تفاوتی ندارن مشکلت صددرصد از قسمت شماره 2 که علامت میزنم هست .اگر همه اینها اوکی بود دیتا شیت آیسی رو دربیار پایه vcc رو ببین ولتاژ داری یا نه اگه نداشتی خب سادست بدنباله مسیرشو بگیر و رفع عیب کن. خلاصه آخرش آیسی و از دابل دیود هم غافل نشی در قسمته 3و 4اگر تا اینجام همه چیت اوکی بود خب میمونه فسمت5 رو تست کن . آخرشم اون پتانسیومتر



[Mjf3825]

در عکس به نظر مقاومت کنار زنر هم تغییر رنگ داده و سوخته اون رو هم چک کن اون سیم رو خودتون کشید از رو مدار یا قبلا دستکاری شده بوده ترانزیستورهایه جفت 130009 رو هم حتما تست کنید.



[کهندانی]

عیب یابی این پاورهای تقریبا اکثرا از اینجاهایکه که میگم:
اول بخش اولیه رو چک کن که طبق گفته ات انگار سالمه بعد دو ترانزیستور رو که علامت میزنم رو اول روی مدار تست بگیر پایه اشون اتصال نباشه یا ترانزیستورها نسوخته باشه.اگر دیدی تو مداری اعداد خوانده شده ی بین بیس-امیتر یا بیس کلکتور هیچ تفاوتی ندارن مشکلت صددرصد از قسمت شماره 2 که علامت میزنم هست .اگر همه اینها اوکی بود دیتا شیت آیسی رو دربیار پایه vcc رو ببین ولتاژ داری یا نه اگه نداشتی خب سادست بدنباله مسیرشو بگیر و رفع عیب کن. خلاصه آخرش آیسی و از دابل دیود هم غافل نشی در قسمته 3و 4اگر تا اینجام همه چیت اوکی بود خب میمونه فسمت5 رو تست کن . آخرشم اون پتانسیومتر

مشاهده فایل‌پیوست 181180

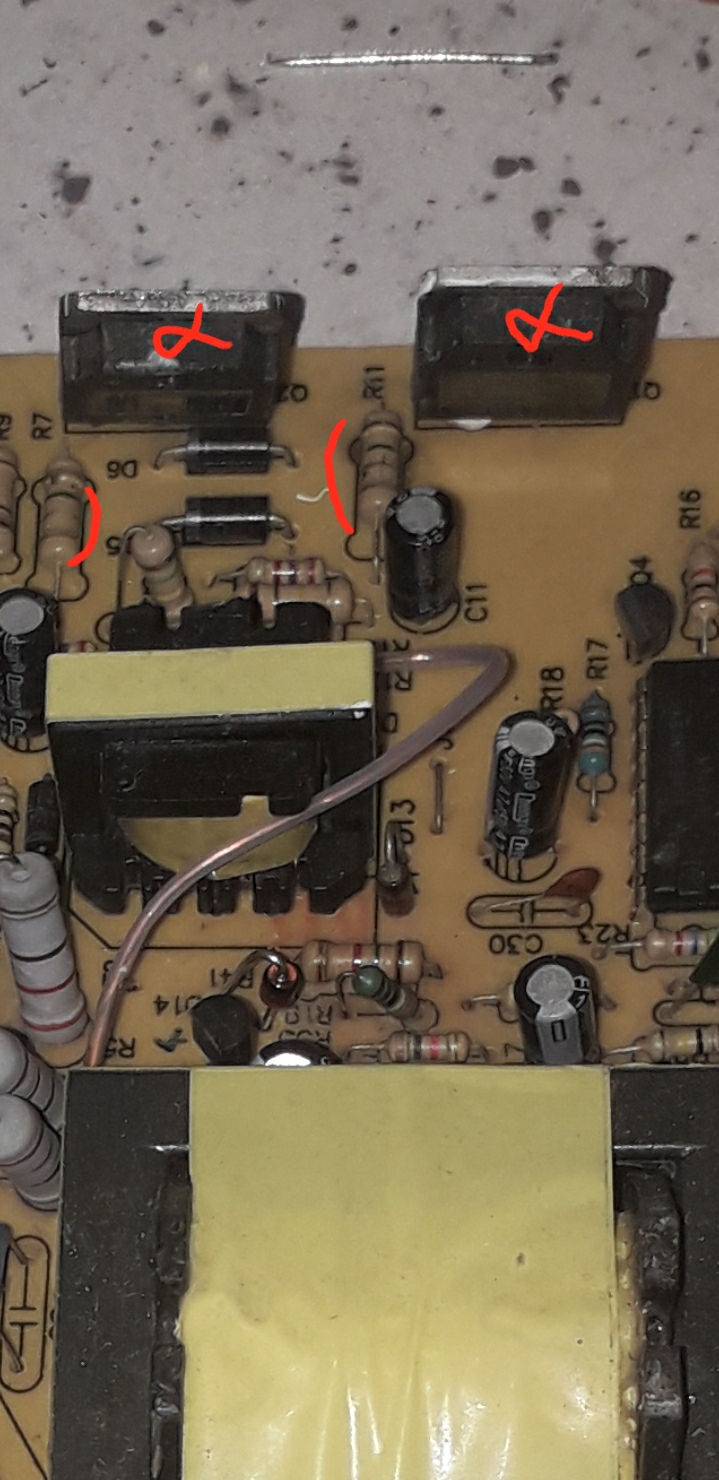

با سلام و احترام محضر همه بزرگوارانی که قبول زحمت کرده و وقت گذاشتند
در نهایت با تعویض دو تا ترانزیستور و دو تا مقاومت علامت گذاری شده اشکال بر طرف گردید .
