نداشتن خروجی در مبدل برق ۱۲ به ۲۲۰ ولت

esyco

کاربر vip
کاربر
2017-11-09
33
22

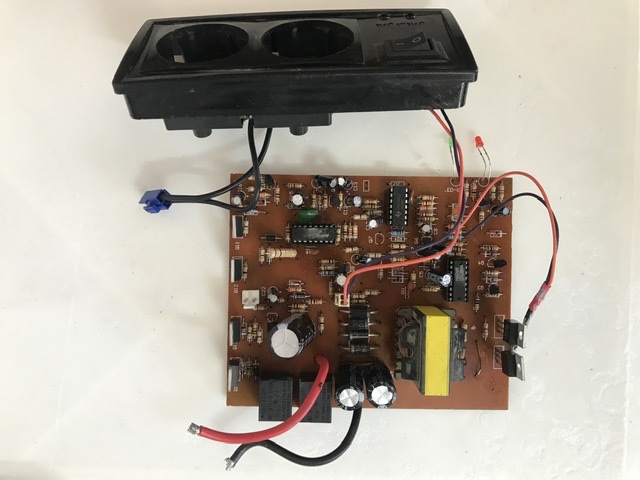

باسلام یک مبدل ۱۲ ولت به ۲۲۰ دارم که زمانی به منبع تغذیه متصل میشه گاهی چراغ قرمز و سبز روشن و چند بار کلید روشن و خاموش میکنی چراغ قرمز خاموش و سبز روشن میمونه ولی در هیچ یک از حالات خروجی ۲۲۰ نداره
ماسفت های دو طرف مدار تست شدن و سالمن

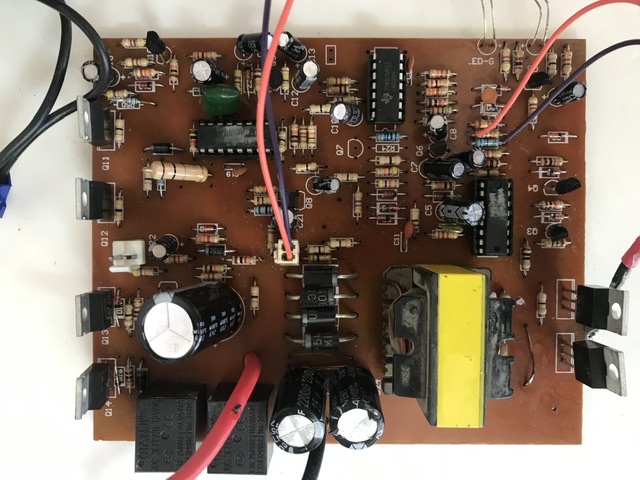

ورودی ۲ تا ماسفت 80nf55 و خروجی ۴ تا ماسفت 7n60
بار اول که مبدل و باز کردم بین یکی از پایه های ماسفت خروجی سولفاته کرده بود که تمیز شده و فبل از بستن تست گرفتم مبدل به خوبی کار میکرد و خروجی داشت و لامپ ۲۵ وات روشن میکرد ولی بلافاصله قاب دستگاه و بستم و دوباره تست گرفتم باز برگشت به ایرادات قبلی
مدار و درآوردم و قطعات و تست میکنم سالمن
سه تا ای سی داره که اگه اشتباه نکنم ۲ تا ۸ پایه tl494 و یکی ۷ پایه lm324 هستش
دوستان فکر میکنید از کدوم قسمت باشه
درضمن بعد از اتصال خازن ۴۰۰ ولت ۴۷ میکرو مقدار ۳۱۰ ولت شارژ میشه


نیما جان

کاربر vip
کاربر
2015-06-01
107
77
فارس
درود بر شما همکار گرامی
با توجه به توضیحات شما به نظر میرسد عیب در خروجی ترانس فریت هست شما محدوده خروجی AC و ترانزیستورهای ksp را بررسی کنید اگر در خوجی ولتاژ خازن 400 رو دارید پس یقینا عیب در خروجی هست در ضمن مقاومت های کم اهم مسیر را بررسی کنید


esyco

کاربر vip
کاربر
2017-11-09
33
22
درود بر شما همکار گرامی
با توجه به توضیحات شما به نظر میرسد عیب در خروجی ترانس فریت هست شما محدوده خروجی AC و ترانزیستورهای ksp را بررسی کنید اگر در خوجی ولتاژ خازن 400 رو دارید پس یقینا عیب در خروجی هست در ضمن مقاومت های کم اهم مسیر را بررسی کنید
سلام خروجی ۳۴۰ ولت داریم ولی خروجی ac نداریم گاهی اوقات ترانس فریت صدای کمی میده که دست میذاری صداش قطع میشه


smm9297

VIP+ افتخاری
کاربر +vip پلاس
2015-02-11
604
1,093
سلام خروجی ۳۴۰ ولت داریم ولی خروجی ac نداریم گاهی اوقات ترانس فریت صدای کمی میده که دست میذاری صداش قطع میشه
درود . چون فرمودید بار اول درست شده و بعد از بستن قاب مجدد خراب شده ، بهتره به دقت برد رو از نظر لحیم سردی بررسی بفرمایید
