سوال: نداشتن خروجی در تغذیه سوئیچینگ ۳۰ امپر

[عباس دیرجی]

سلام من یه سوئیچینگ ۳۰ امپر دارم ک خروجی نداره . تمامی خازن و ترانزیستور ها و آیسی و زنر و و مقاومت ۱.۵رو چک کردم که سالم هستن حتی خازن ۳۳۵ هم سالمه . بعد وصل برق ب پایه های ۱۳۰۰۹ ولتاژ ۱۵۶ ولت میرسه . ولی ب آیسی ولتاژ ب پایه های ۷ و ۱۲ نمیاد . خازن ایسی هم عوض کردم جواب نداده . لطفا راهنماییم کنید . در ضمن یه خازن ۱۰۲ عدسی هست ک وقتی پایه هاشو اتصال کوتاه کردم خروحی وصل شد ولی تا اومدم تست کنم فقط یک ثانیه لامپ تست من روسن شد



[electronium]

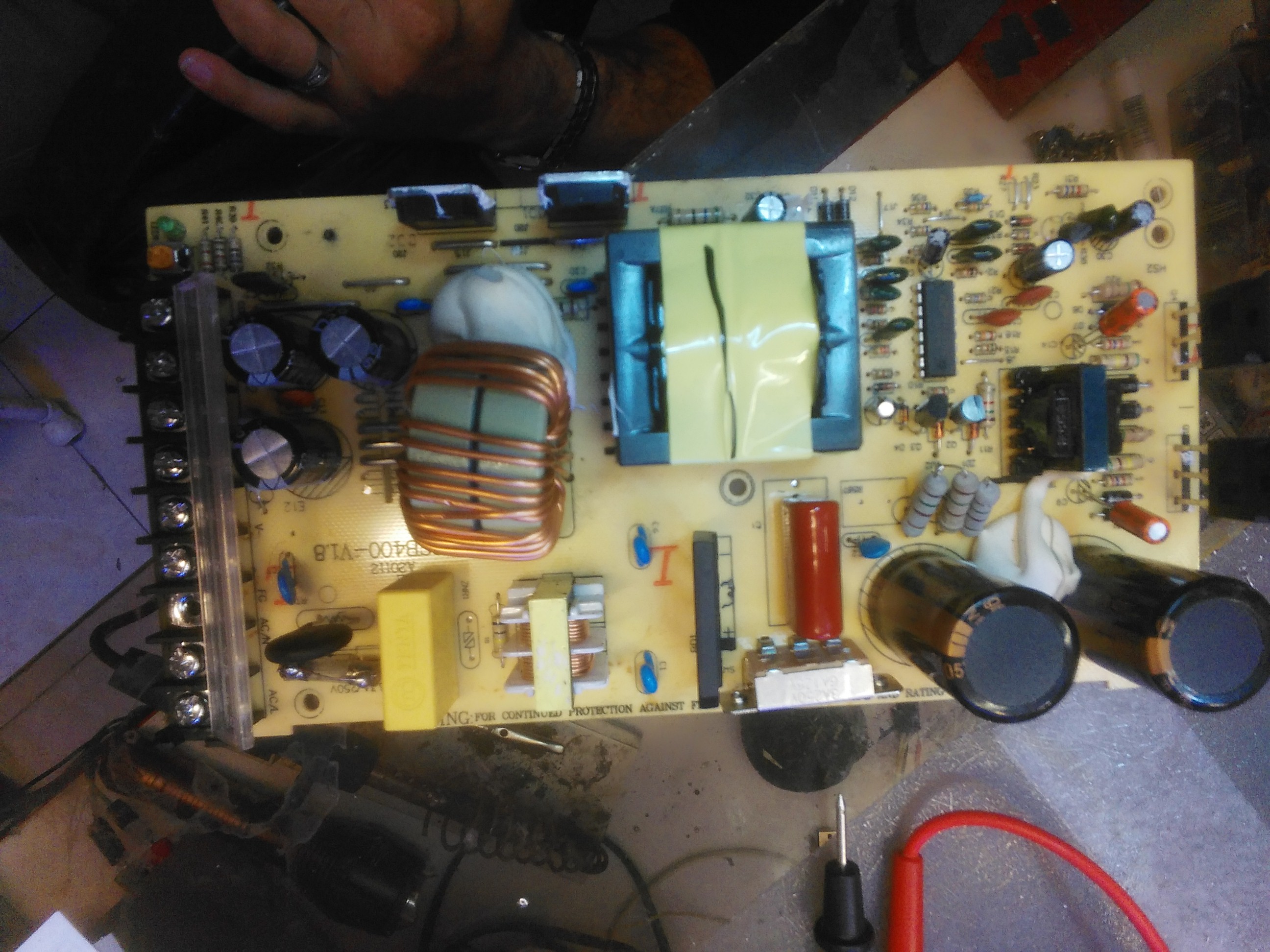

سلام من یه سوئیچینگ ۳۰ امپر دارم ک خروجی نداره . تمامی خازن و ترانزیستور ها و آیسی و زنر و و مقاومت ۱.۵رو چک کردم که سالم هستن حتی خازن ۳۳۵ هم سالمه . بعد وصل برق ب پایه های ۱۳۰۰۹ ولتاژ ۱۵۶ ولت میرسه . ولی ب آیسی ولتاژ ب پایه های ۷ و ۱۲ نمیاد . خازن ایسی هم عوض کردم جواب نداده . لطفا راهنماییم کنید . در ضمن یه خازن ۱۰۲ عدسی هست ک وقتی پایه هاشو اتصال کوتاه کردم خروحی وصل شد ولی تا اومدم تست کنم فقط یک ثانیه لامپ تست من روسن شدمشاهده فایل‌پیوست 174169

الان در حالت عادی لامپ تست ثابت روشنه؟



[عباس دیرجی]

ن .مدار اتصال کوتاه نداره.
منظورم از لامپ تست ۱۲ ولتی بود ن ۲۲۰ ولت



[Parsa2309]

سلام من یه سوئیچینگ ۳۰ امپر دارم ک خروجی نداره . تمامی خازن و ترانزیستور ها و آیسی و زنر و و مقاومت ۱.۵رو چک کردم که سالم هستن حتی خازن ۳۳۵ هم سالمه . بعد وصل برق ب پایه های ۱۳۰۰۹ ولتاژ ۱۵۶ ولت میرسه . ولی ب آیسی ولتاژ ب پایه های ۷ و ۱۲ نمیاد . خازن ایسی هم عوض کردم جواب نداده . لطفا راهنماییم کنید . در ضمن یه خازن ۱۰۲ عدسی هست ک وقتی پایه هاشو اتصال کوتاه کردم خروحی وصل شد ولی تا اومدم تست کنم فقط یک ثانیه لامپ تست من روسن شدمشاهده فایل‌پیوست 174169

با احترام
دوست عزیز ، ۱۰۰۹ رو بیرون از مدار چک کردی ؟
در زمان دمونتاژ ۱۳۰۰۹ ، ولتاژ روی پایه های برد چه مقداری هستش ؟
پتانسومتر رو حتما چک کن ، به صورت موقت ، پایه هاش رو بهم وصل کن و تست بگیر . اول اینکار رو انجام بده و بعد موارد بالا رو انجام بده .
موفق باشید .



[bahramh]

به پایه vcc و gnd ای سی tl494 ولتاژ 18 ولت رو با منبع تغذیه بده و پاور رو با لامپ تست روشن کن و ببین لامپ تست چه تغیراتی داره و جریان ای سی رو اندازه بگیر ببینم چقدره دو تا دیود کنار ترانس چاپره برای فراهم کردن این ولتاژ اونا رو هم تست کن بینم شورت نشدن نتیجه رو اطلاع بده



[mehrdad540]

سلام من یه سوئیچینگ ۳۰ امپر دارم ک خروجی نداره . تمامی خازن و ترانزیستور ها و آیسی و زنر و و مقاومت ۱.۵رو چک کردم که سالم هستن حتی خازن ۳۳۵ هم سالمه . بعد وصل برق ب پایه های ۱۳۰۰۹ ولتاژ ۱۵۶ ولت میرسه . ولی ب آیسی ولتاژ ب پایه های ۷ و ۱۲ نمیاد . خازن ایسی هم عوض کردم جواب نداده . لطفا راهنماییم کنید . در ضمن یه خازن ۱۰۲ عدسی هست ک وقتی پایه هاشو اتصال کوتاه کردم خروحی وصل شد ولی تا اومدم تست کنم فقط یک ثانیه لامپ تست من روسن شدمشاهده فایل‌پیوست 174169

سلام همینطور که دوست عزیزمون گفتن باید به آی سی ولتاژ بدی احتمال زیاد یه مقاومت 150 کیلو یا دوتا 75 کیلو باهم سری و یک وات هستن معمولا اینا برق آی سی رو تامین میکنن یکیشون بسوزه خروجی نداری ترانزیستورها هم چک کن اگه برق آی سی میاد از پتانسیومتر نیست اون سمتا لازم نیست بری
