مشکل: نداشتن تصویر و خاموشی lcd آیفون آوین

[amirgoogle]

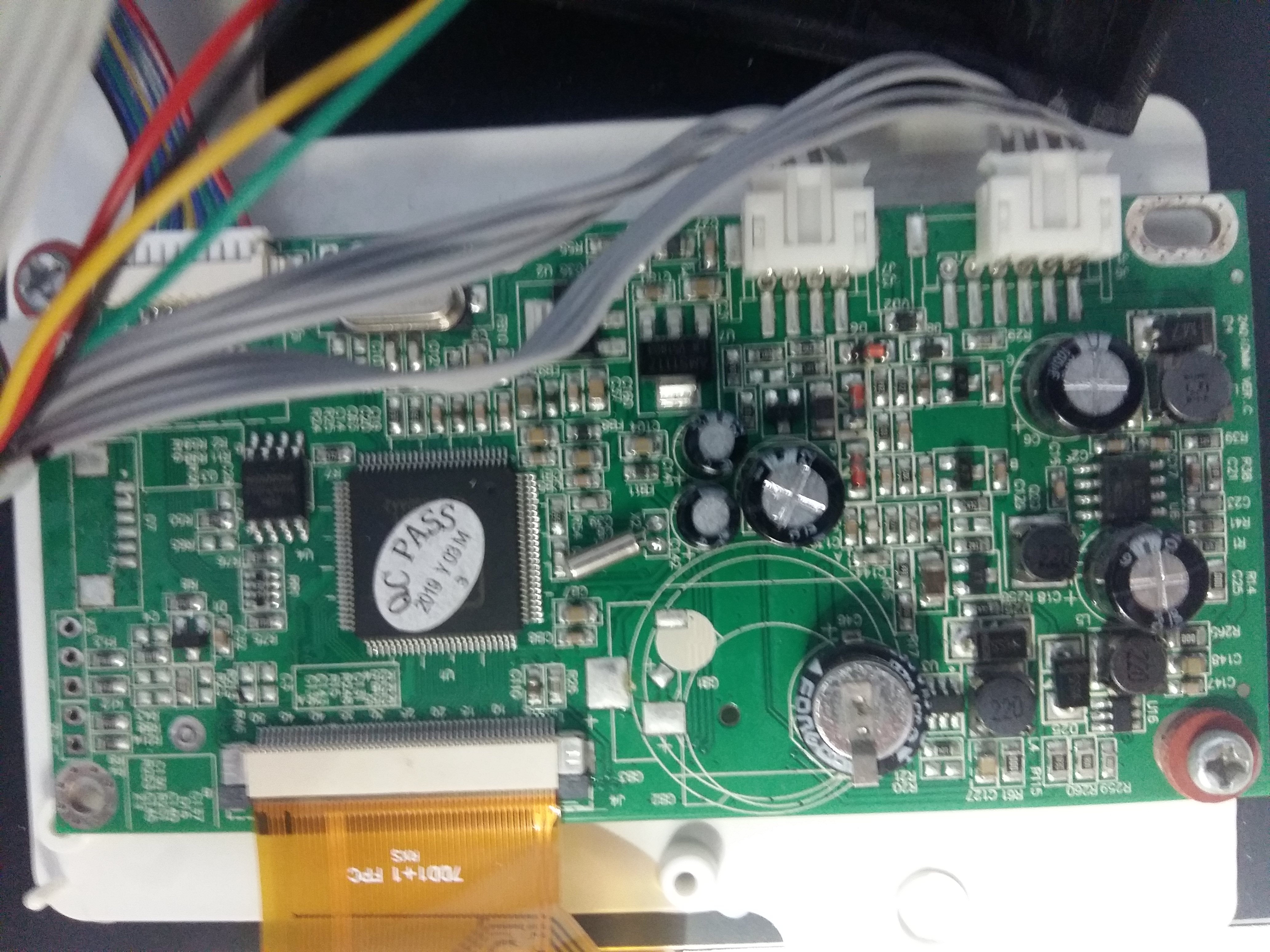

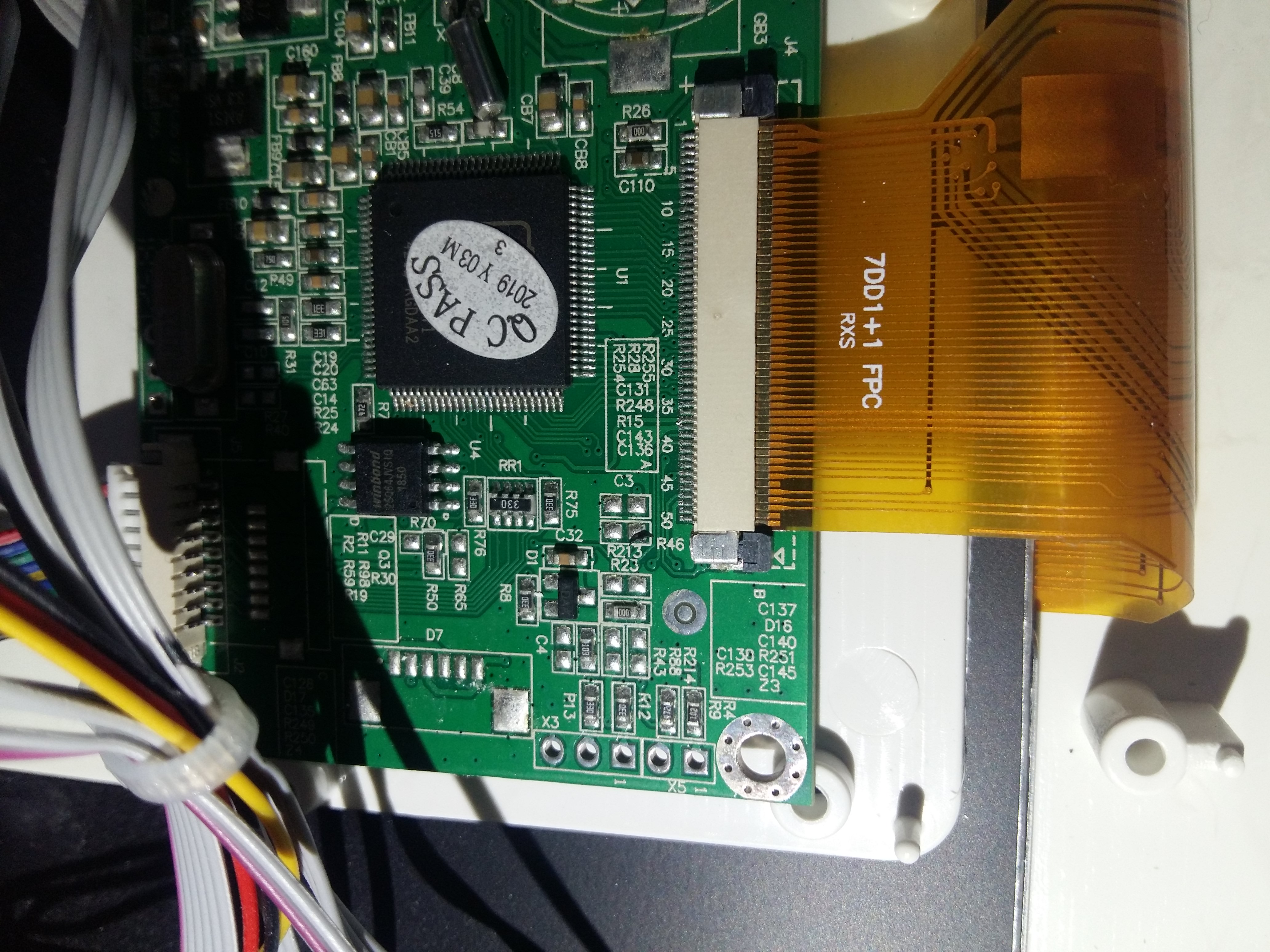

با سلام یک آیفون آوین هست که به گفته مشتری یکباره هنگام صحبت در ایفون تصویرش رفته ولتاژ های رگوله و خازن های برد واور درست هستن یه جای دیگه خوندم ممکنه از ای سی lsp5526 روی برد تصویر باشه ولی خب داغی ندارم یا حرارت زیاد و ولتاژ ۳.۲۸ روی ایسی برنامه lcd دارم خودم شکم روی ایسی برنامه هست این ایفون در بازکن و صدا وزنگ مشکلی نداره فقط تصویر نیست



[3r4n]

سلام وقتتون بخیر
خروجی ایسی رگلاتور ها رو بگیر ببین ولتاژ هارو داری(از سلف ها نسبت به زمین)
بک لایتو حتما تست کن از مدار بازش کن با مقاومت بهش ولتاژ بده معمولا 12 ولت هست ولتاژ بک لایت ها



[amirgoogle]

سلام وقتتون بخیر
خروجی ایسی رگلاتور ها رو بگیر ببین ولتاژ هارو داری(از سلف ها نسبت به زمین)
بک لایتو حتما تست کن از مدار بازش کن با مقاومت بهش ولتاژ بده معمولا 12 ولت هست ولتاژ بک لایت ها

مگه تغذیه بکلایت از فلت نیست؟



[3r4n]

بله با فلت وصل میشه به برد اکثرا جدا میشن از فلت



[3r4n]

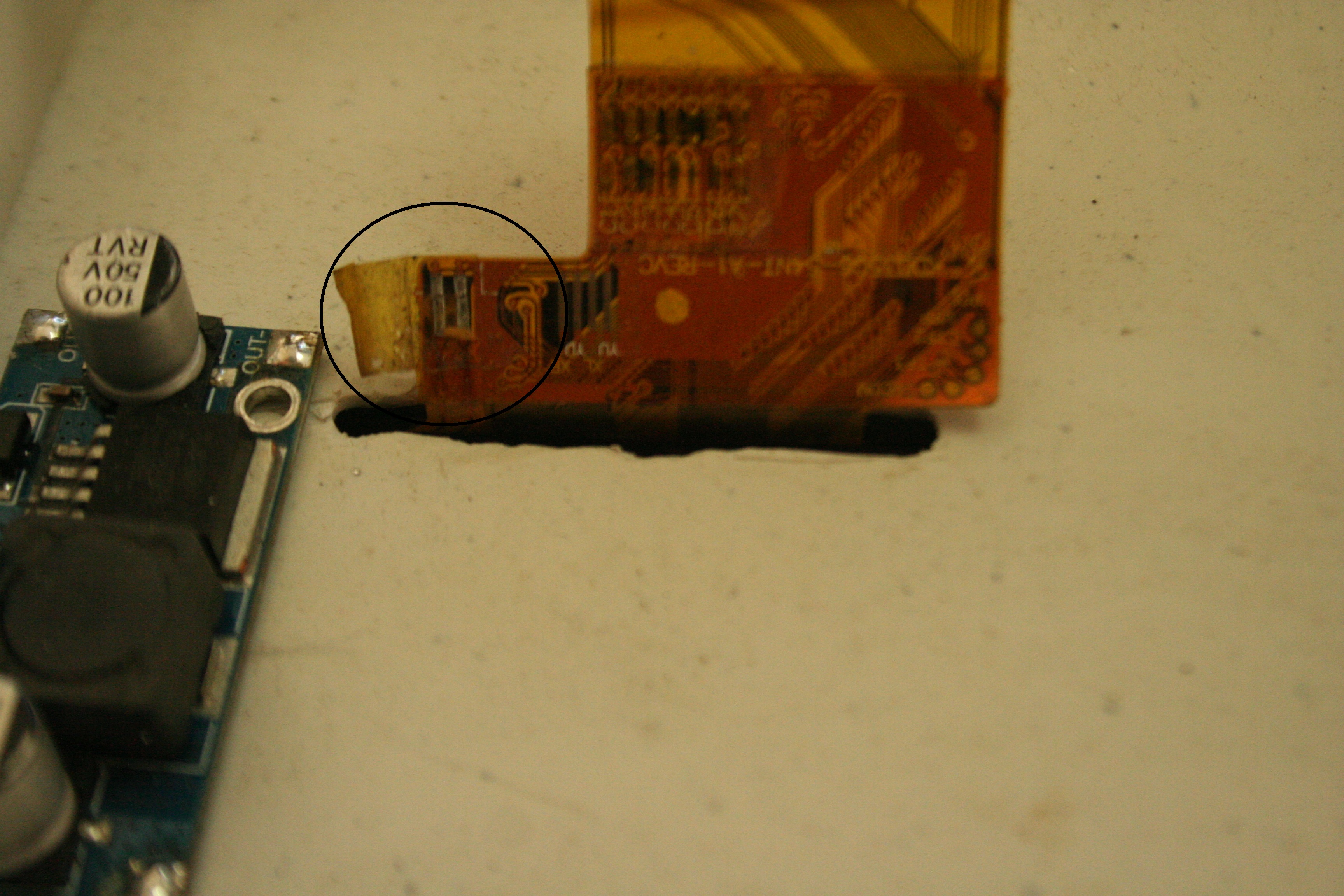

با دایره علامت زدم یادم نمیاد جز اینطوری دیده باشم



[amirgoogle]

با دایره علامت زدم یادم نمیاد جز اینطوری دیده باشم

بله درسته متصله زیر فلت جداش کردم و بهش 8 ولت دادم روشن شد به طور عادی 5.2 ولت بیشتر سرش نمیاد رگلاتور ها هم سالمن و اینکه رگوله 5 ولت نداریم ولی به زنر ها شک دارم ممنون میشم بیشتر راهنمایی کنید
و اینکه حتی هنگام وصل بودن فلت lcd و روشن گردن بکلایت با ولتاژ منبع lcd هیچی نشون نمیده.



[3r4n]

سلامی دوباره
پس ال ای دی بکلایت سالمه.طبیعیه ک 5ولت دارین روی این قسمت در حالت عادی تا فرمان نیاد ایسی اینورتر راه نمیوفته.رگلاتور 5 ولت همون ایسی 8 پایست دیگه(lsp5526)
سی پی یو و پایه ال سی دی رو هیتر بگیر.خازن های اس ام دی اطراف ایسی رو اهم بگیر ببین اتصال کوتاه نیستن؟

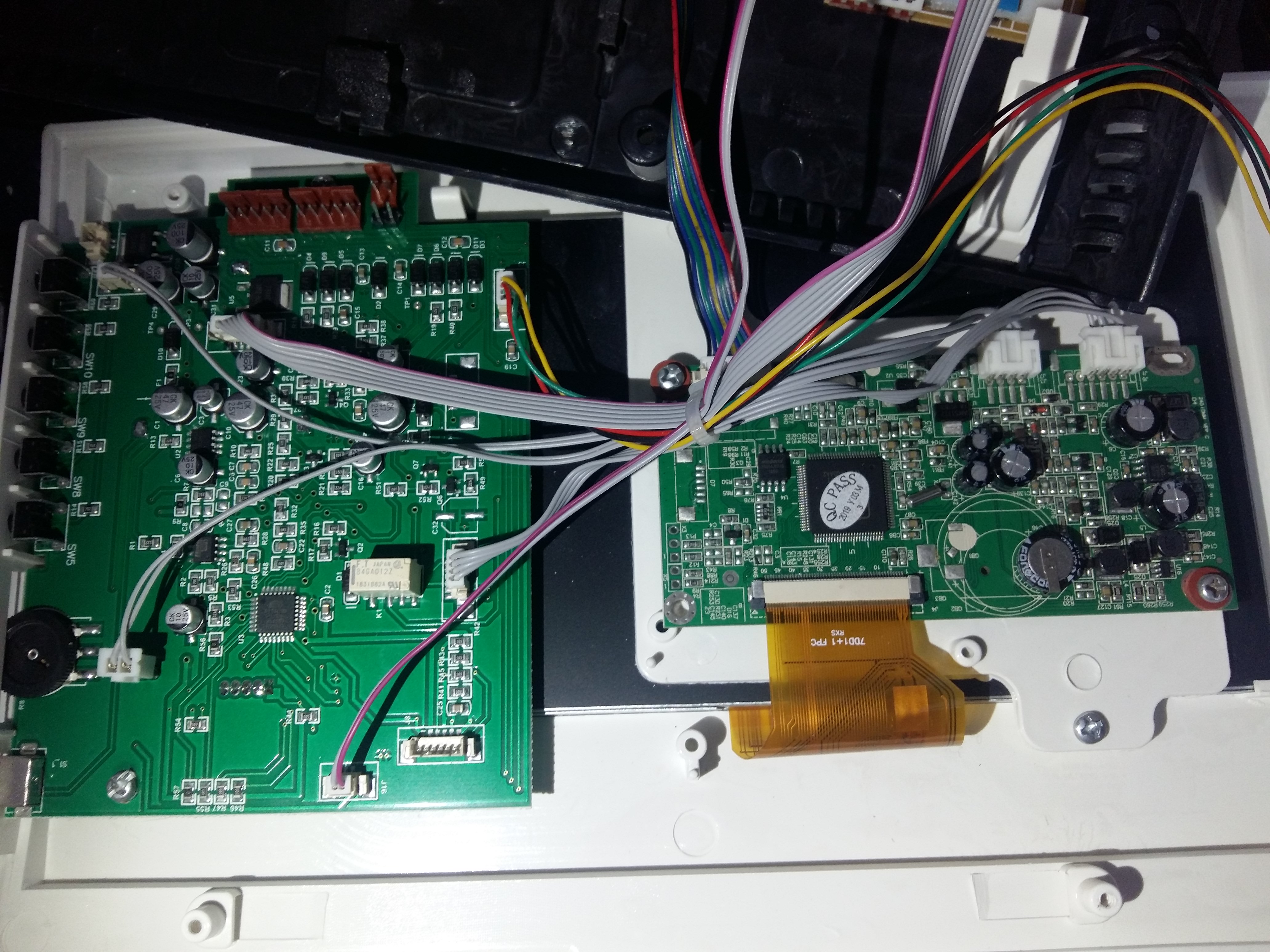

دوتا سوکت 4 سیم ک اومده واسه برد از کجا هست؟

بله درسته متصله زیر فلت جداش کردم و بهش 8 ولت دادم روشن شد به طور عادی 5.2 ولت بیشتر سرش نمیاد رگلاتور ها هم سالمن و اینکه رگوله 5 ولت نداریم ولی به زنر ها شک دارم ممنون میشم بیشتر راهنمایی کنید
و اینکه حتی هنگام وصل بودن فلت lcd و روشن گردن بکلایت با ولتاژ منبع lcd هیچی نشون نمیده.
