سلام و درود بیکران خدمت تمام همکاران و اساتید عزیز
آیفون تصویری الکتروپیک مدل 1286-sv3.5m در ابتدا مشکلی که داشت این بود که اصلا دربازکن عمل نمیکرد و درب باز نمیشد
و تصویر در مانیتور میومد ولی قطع میشد.
صدای زنگ کاملا واضح و بدون نویز میاد و حتی صدا 2طرفه رد وبدل میشود
چراغ LED قرمزرنگ جلو روشن میشود

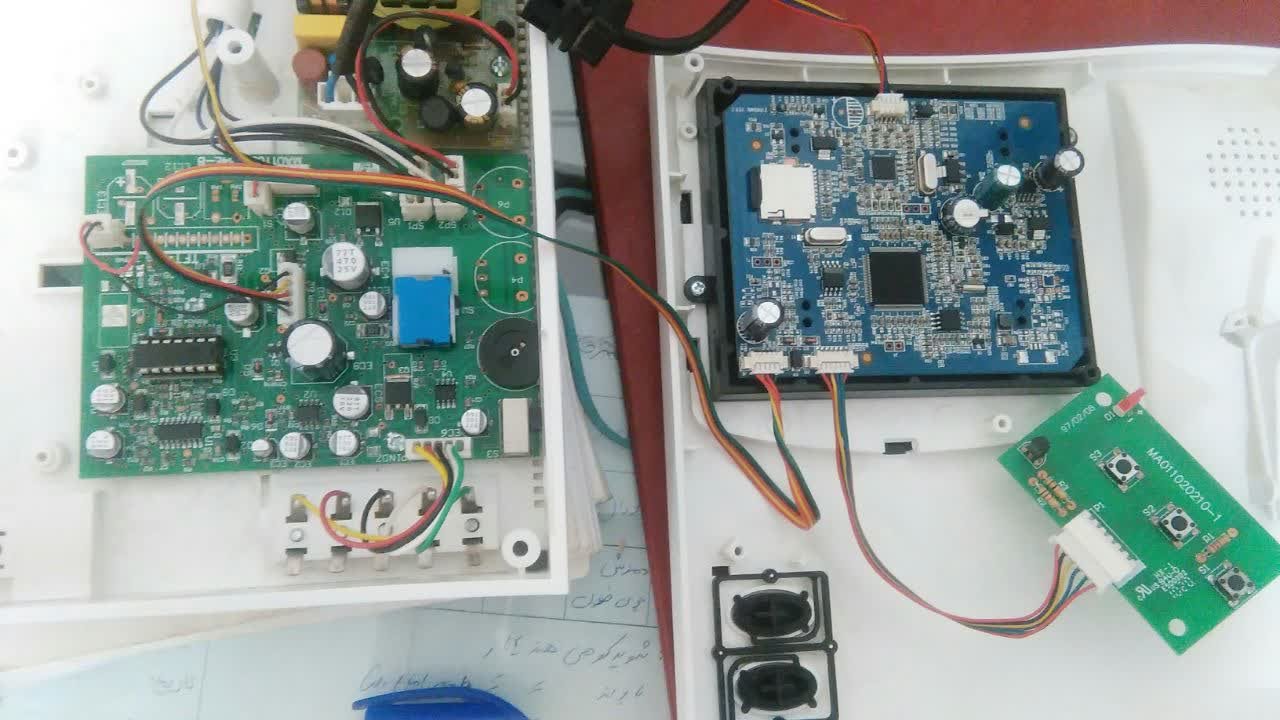

پس از بررسی برد تصویر مشخص شد که آیسی LSP5526 بشدت داغ میشود
آیسی LSP5526 تعویض شد و تمام خازن های الکترولیتی هم عوض شدند

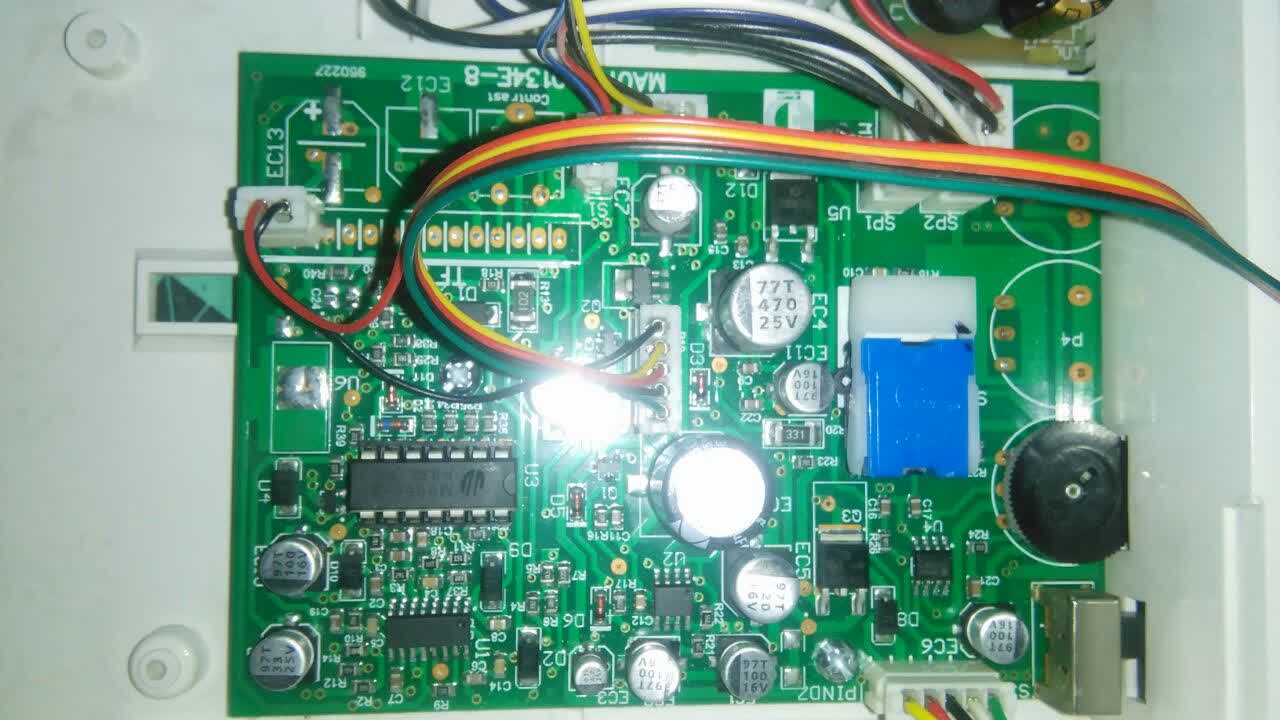

آیسی بهیچ وجه دیگه داغ نشد و هیچ قطعه ای روی برد تصویر و برد صدا اصلا داغ نشدند و تمام رگولاتورهای برد تصویر خروجی دارند. 2 تا 1.8 ولت و 1 عدد 3.3 ولت
درعکس مشخص کردم.
ولتاژ اصلی هم 15.86 ولت هست.
با این شرایط اصلا تصویر نداریم و حتی بافشار کلید دربازکن درب باز نمیشود ولی صدای زنگ آیفون میاد و صدا 2طرفه رد وبدل میشود
