درود
با توجه به عملکرد حیرت انگیز نوار چسب فلت پنل که موجب ارتباط بسیار ظریف کنتاکت های فلت به برد و یا ارتباط فلت به پنل میشه تصادفا نمونه قدیمی و قابل بررسی ، در بین قطعات فنی که از گذشته نگهداری کرده ام ، توجهم را جلب کرد که بروشنی گویای عملکرد این نوارچسب است.
اگر در ماشین حساب و یا تلفن و دستگاه های قدیمی که مجهز به نمایشگر بود ، دقت کرده باشید ، برای ارتباط کنتاکت های برد به نمایشگر از قطعه منعطف و سیاه رنگی شبیه لاستیک استفاده میشد که دقیقا شبیه نوارچسب ACF انجام وظیفه میکرد و ازآنجاکه نسبت به نمونه های جدید ، بسیار بزرگتر بوده و با امکانات جدید ، بسهولت قابل بررسی و ارزیابی است لذا با بزرگنمایی تصویر این قطعه ، عملکرد نوار چسب های جدید هم بوضوح قابل درک و قابل لمس میشه .

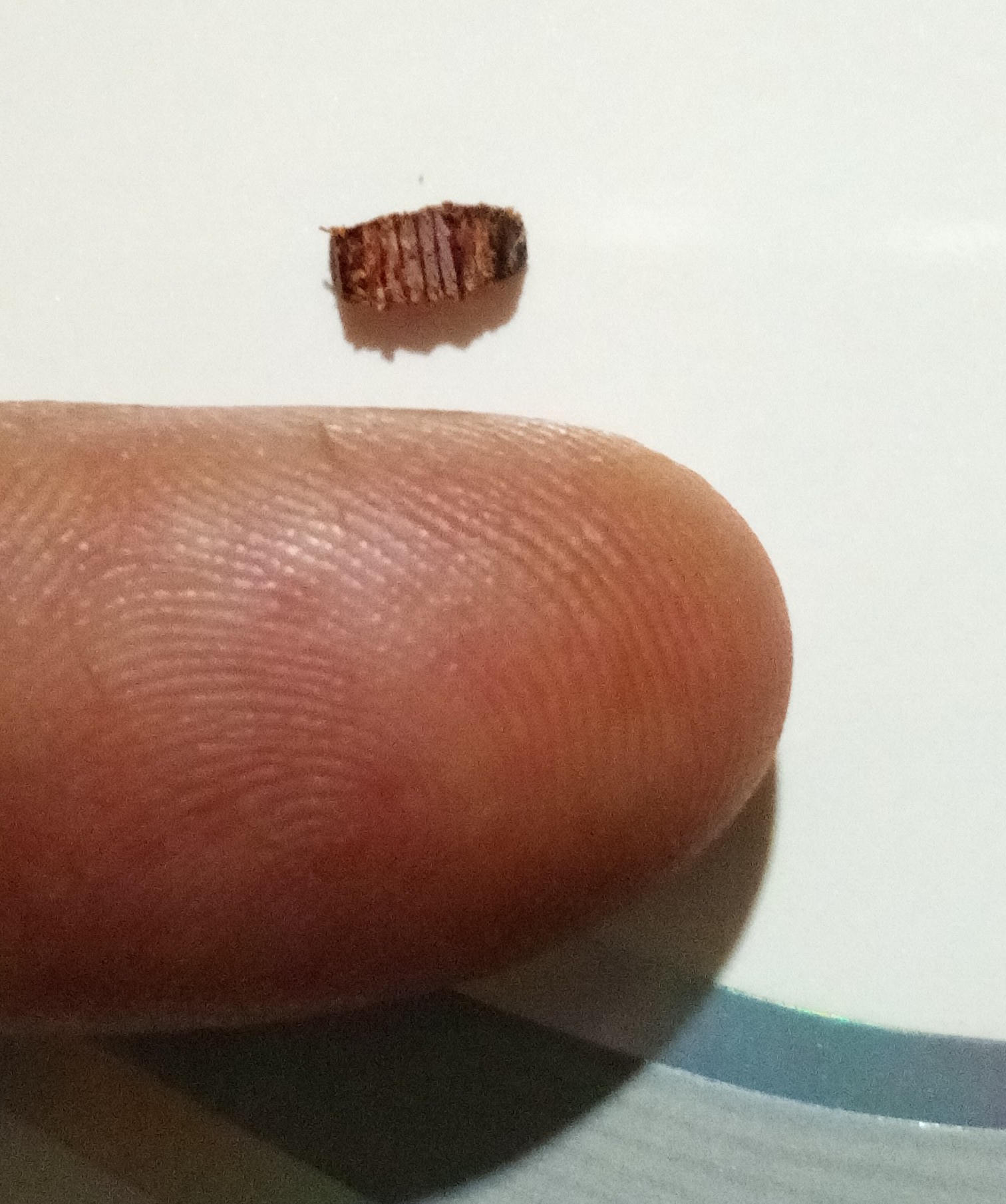

بطوریکه با مشاهده تصاویر زیر که قطعه کوچکی از نمونه های قدیمی است و در اوایل فعالیتم با امکانات ابتدایی آنزمان به نتیجه ای نرسیدم و لذا جهت تحقیق با امکانات آینده نگهداری و بایگانی کرده بودم ، تصادفا در میان ابزار و وسایل گذشته توجهم را جلب کرد و با یادآوری خاطرات تلاش و بررسی های بی حاصل گذشته ، مجددا به بررسی آن پرداختم و درواقع تصاویر پیوست ، عملکرد باورنکردنی و غیرقابل هضم نوارچسب فلت را با پوست و استخوان قابل درک میسازد ،

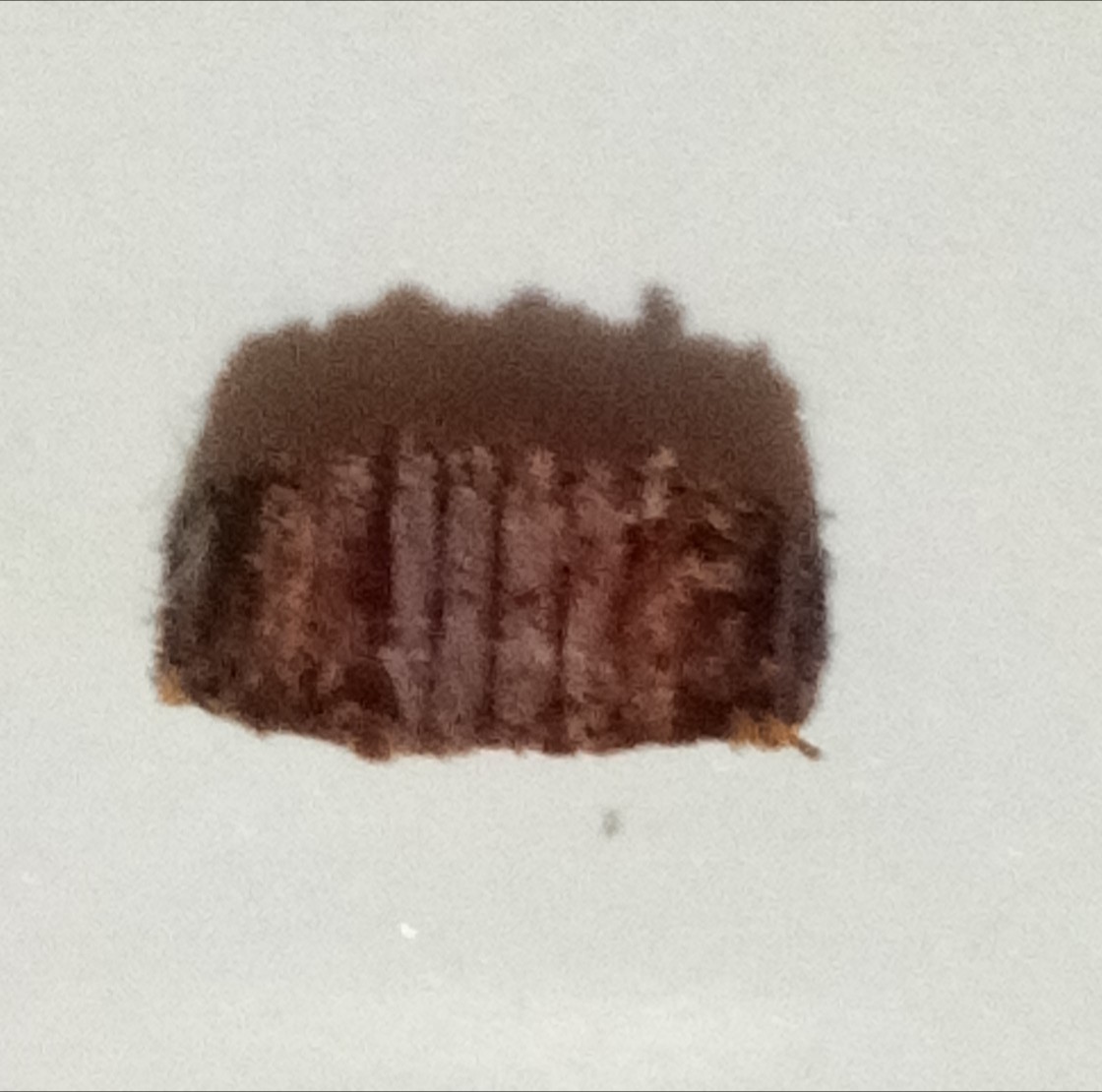

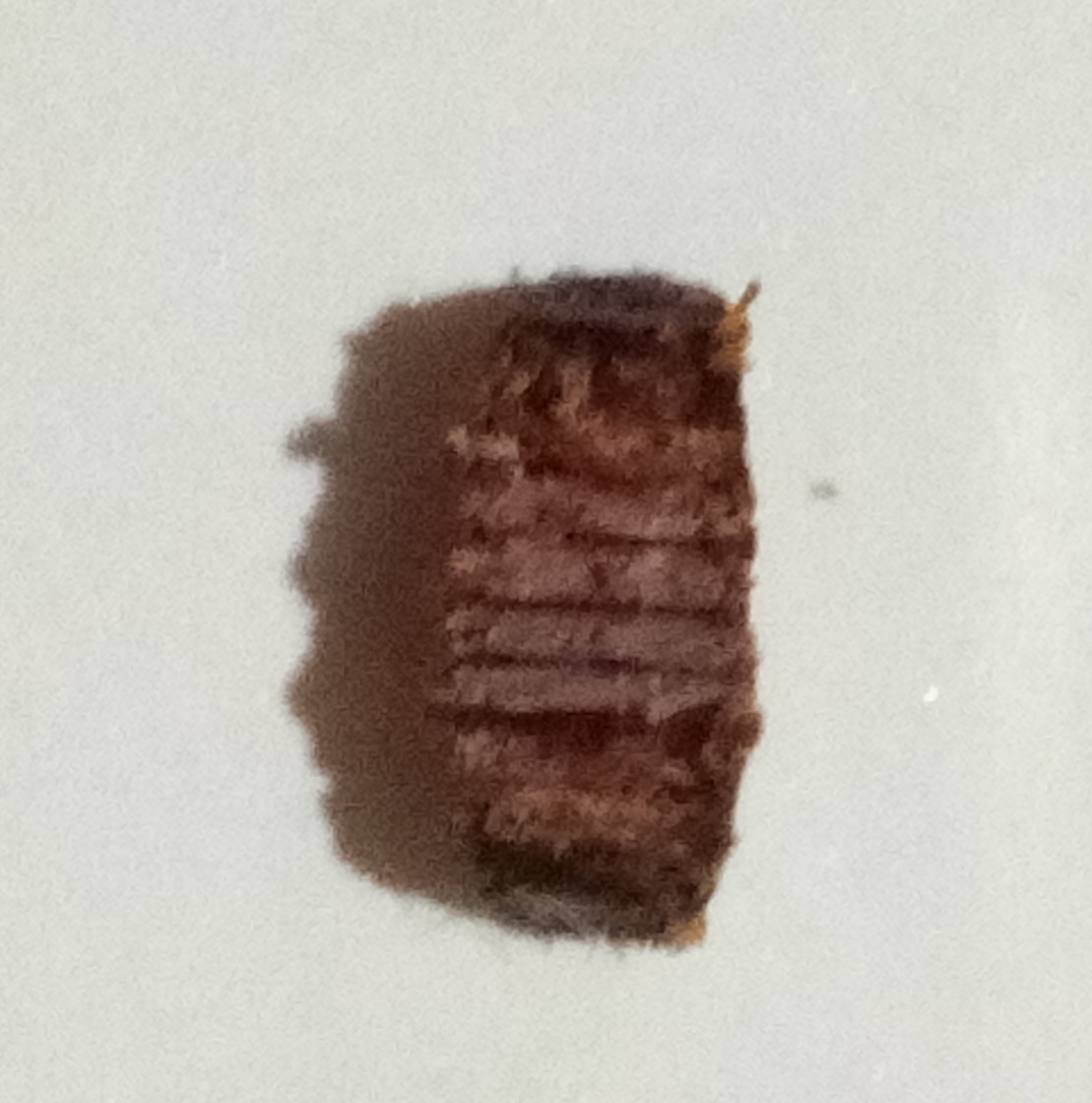

بطوریکه همین قطعه قدیمی ، فقط مینیاتوری و بسیار ظریف تر شده و همانطور که تصاویر پیوست گویای کفر و کائنات این قطعه است و نیاز به توضیح ندارد ، باریکه های بسیار نازک عمودی از هادی در این قطعه به موازات یکدیگر قرار گرفته اند و لذا ارتباط عمودی کنتاکت ها را میسر میکند و هرگز دو کنتاکت مجاور را بیکدیگر مرتبط و متصل نمیکند.
یعنی اگر این قطعه بین ۱۰ کنتاکت پنل و ۱۰ کنتاکت فلت قرار گیرد هر کنتاکت فلت را به کنتاکت مقابل خود که روی پنل قرار دارد متصل میکنه و کاری به کنتاکت های چپ و راست خود ندارد .
سپاس

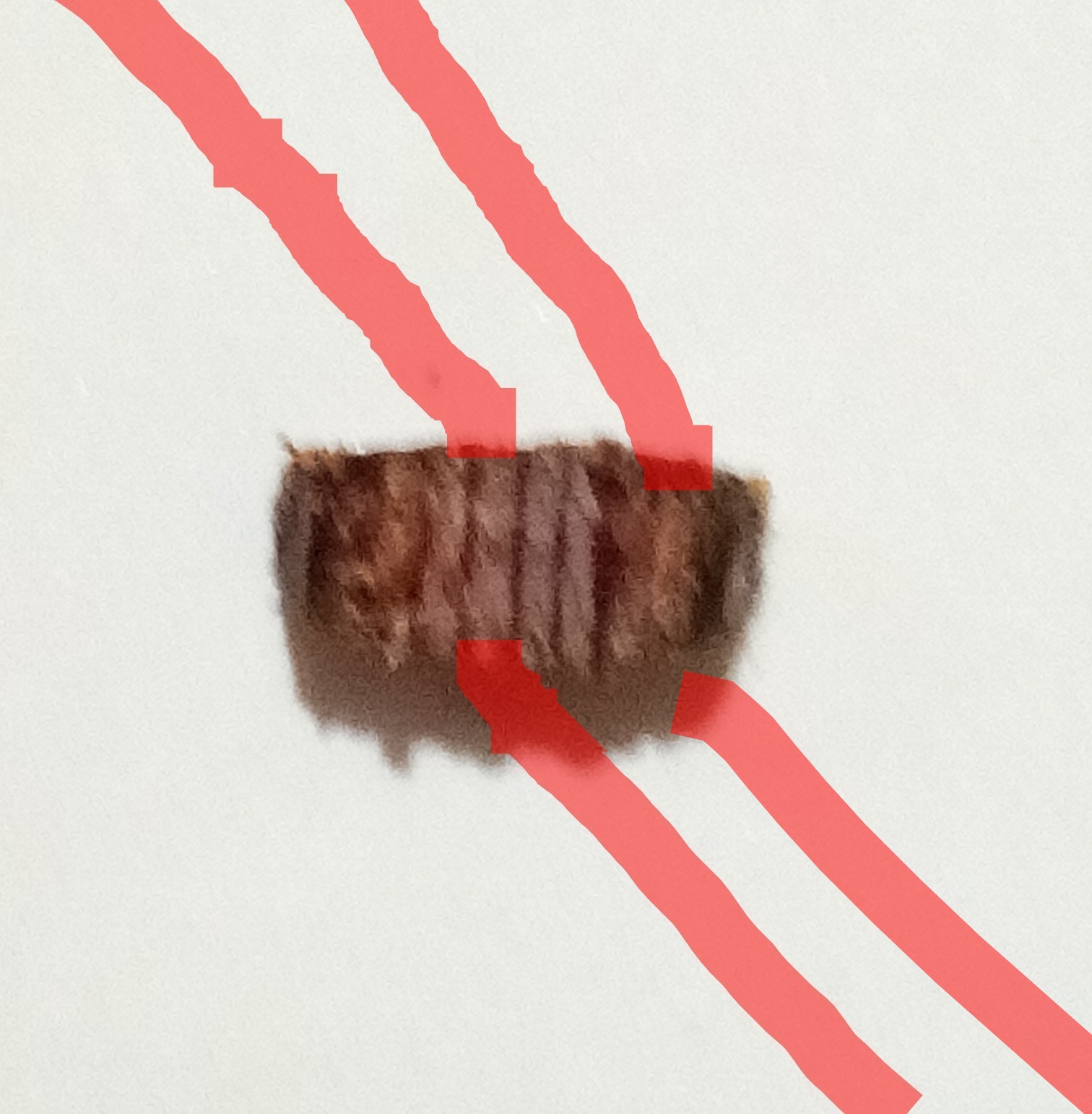

فرض کنید دو خط قرمز بالایی متعلق به فلت و دو خط قرمز پایینی متعلق به پنل و این قطعه بین آنها مطابق تصویر قرار بگیرد، در اینصورت هر خط قرمز بالایی به خط پایینی روبروی خودش متصل میشه و با خط قرمز کناری مرتبط و متصل نمیشه.
با توجه به عملکرد حیرت انگیز نوار چسب فلت پنل که موجب ارتباط بسیار ظریف کنتاکت های فلت به برد و یا ارتباط فلت به پنل میشه تصادفا نمونه قدیمی و قابل بررسی ، در بین قطعات فنی که از گذشته نگهداری کرده ام ، توجهم را جلب کرد که بروشنی گویای عملکرد این نوارچسب است.
اگر در ماشین حساب و یا تلفن و دستگاه های قدیمی که مجهز به نمایشگر بود ، دقت کرده باشید ، برای ارتباط کنتاکت های برد به نمایشگر از قطعه منعطف و سیاه رنگی شبیه لاستیک استفاده میشد که دقیقا شبیه نوارچسب ACF انجام وظیفه میکرد و ازآنجاکه نسبت به نمونه های جدید ، بسیار بزرگتر بوده و با امکانات جدید ، بسهولت قابل بررسی و ارزیابی است لذا با بزرگنمایی تصویر این قطعه ، عملکرد نوار چسب های جدید هم بوضوح قابل درک و قابل لمس میشه .
بطوریکه با مشاهده تصاویر زیر که قطعه کوچکی از نمونه های قدیمی است و در اوایل فعالیتم با امکانات ابتدایی آنزمان به نتیجه ای نرسیدم و لذا جهت تحقیق با امکانات آینده نگهداری و بایگانی کرده بودم ، تصادفا در میان ابزار و وسایل گذشته توجهم را جلب کرد و با یادآوری خاطرات تلاش و بررسی های بی حاصل گذشته ، مجددا به بررسی آن پرداختم و درواقع تصاویر پیوست ، عملکرد باورنکردنی و غیرقابل هضم نوارچسب فلت را با پوست و استخوان قابل درک میسازد ،
بطوریکه همین قطعه قدیمی ، فقط مینیاتوری و بسیار ظریف تر شده و همانطور که تصاویر پیوست گویای کفر و کائنات این قطعه است و نیاز به توضیح ندارد ، باریکه های بسیار نازک عمودی از هادی در این قطعه به موازات یکدیگر قرار گرفته اند و لذا ارتباط عمودی کنتاکت ها را میسر میکند و هرگز دو کنتاکت مجاور را بیکدیگر مرتبط و متصل نمیکند.
یعنی اگر این قطعه بین ۱۰ کنتاکت پنل و ۱۰ کنتاکت فلت قرار گیرد هر کنتاکت فلت را به کنتاکت مقابل خود که روی پنل قرار دارد متصل میکنه و کاری به کنتاکت های چپ و راست خود ندارد .
سپاس
فرض کنید دو خط قرمز بالایی متعلق به فلت و دو خط قرمز پایینی متعلق به پنل و این قطعه بین آنها مطابق تصویر قرار بگیرد، در اینصورت هر خط قرمز بالایی به خط پایینی روبروی خودش متصل میشه و با خط قرمز کناری مرتبط و متصل نمیشه.
