سلام
ضمن کسب اجازه از استاد عالم و عزیزم جناب آقای رجبی
دوست عزیز آیا منصفانه است مطلب بسیار گنگی مطرح گردد تا پاسخگو ناگزیر به تشریح کلیه حالتهای ممکن شود
در نقشه ای که مدل دستگاه و شماره آی سی نامشخص است پاسخگویی مستلزم صرف وقت قابل توجه جهت تحقیق گسترده و کشف اطلاعاتی است که در اختیار شماست و بسادگی با اشاره شما قابل شناسایی و ارائه بوده است اما پاسخگو با این نحوه طرح موضوع ناگزیر به صرف وقت کلان بابت تحقیق و تشریح موارد عدیده ای خواهد شد ، مضافا همانطور که استاد عزیزم فرمودند عملکرد اینگونه تغذیه ها به تفصیل و تشریح وظیفه کلیه قطعات در انجمن ارائه و تقدیم شده که با جستجوی مختصری قابل استخراج است .
با توجه با شماره آی سی که اعلام فرمودید مشخص گردید آی سی مذکور مطابق حدس عالمانه استاد عزیزم انجام وظیفه میکند

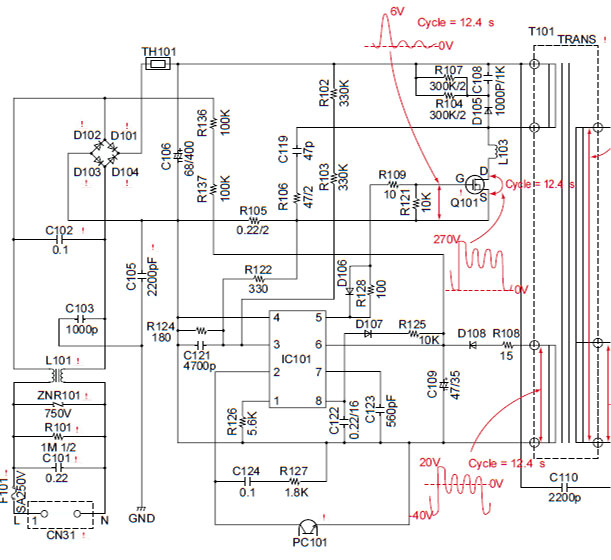

بطوریکه انرژی راه اندازی از طریق r136 , r137 تامین و سپس از طریق D108 , C109 تهیه و تامین و به پایه 6 منتقل میشه و پایه 4 نیز GND آی سی است
و کوپلر هم وظیفه تامین فیدبک لازم برای پایه 2 را بعهده دارد
سپاس
