سوال: نحوه تست وعملکرد این قطعه چگونه است ؟؟

[Ebadiyan]

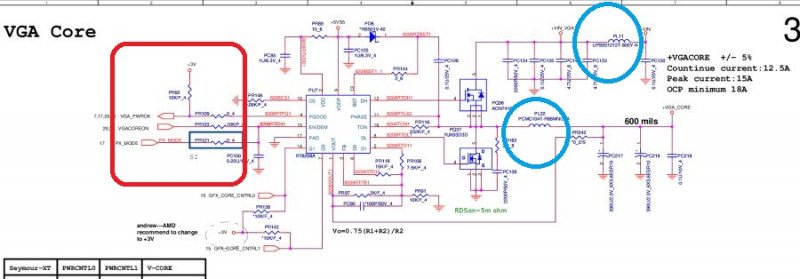

با سلام ابتدا به این مدار دقت کنید !!!


سوال یک : نگاه کنید قطعه pq37 که سورس ان در گراند است و درین آن در خط مثبت است خب پس زمانیکه گیت تحریک شود درین و سورس ارتباط برقرار میکنند ..... اخه این که باعث اتصال دو قطب مثبت و منفی میشود و اتصالی در مدار به وجود می آورد لطفا یک نفر متخصص این قطعات لطف کند برای من توضیح دهد شاید من اشتباه کنم !!!!
سوال دوم: در قطعه pq36 دو لتاژ به پایه درین راه میابد (VIN و VIN_VGA) اولا کدام ولتاژ در اصل ولتاژ درین است و در پایه 1و2و3 اگر ولتاژ سورس به درین جاری شود وضعیت و مقدار ولتاژ پایه درین چگونه است ؟؟
لطفا هر چه سریعتر پاسخ دهید سوالی است که ذهن بنده را مشغول کرده ... با تشکر



[reza_476]

باسلام
به دیتاشیت زیر مراجعه کن:
[hide]
رمز MMPQ
[/hide]



[Ebadiyan]

سلام رمز فایل چیست ؟



[Ebadiyan]

راستش من صبر نکردم برای پسورد و رفتم همین فایل رو دانلود کردم ... ولی چیزی نیست توش فقط یه دیتا شیت ساده است که ظاهرا ربطی به موضوع نداره
چون جواب سوالی که داشتم توش نبود



[gadraj]

با سلام :
ظاهرا شما نقش سیم پیچ های pl11 , pl22 روی خط + را در نظر نگرفته اید و این امر موجب انحراف ذهنی شده متاسفانه شماتیکی که گذاشتین خوانا نیست یک بار دیگر با وضوح بیشتر نقشه را اپلود کنید تا دقیقا مدارتان تشریح و رفع ابهام گردد .
موفق باشید



[reza_476]

نقل قول :
سلام رمز فایل چیست ؟
****************
راستش من صبر نکردم برای پسورد و رفتم همین فایل رو دانلود کردم ... ولی چیزی نیست توش فقط یه دیتا شیت ساده است که ظاهرا ربطی به موضوع نداره
چون جواب سوالی که داشتم توش نبود

​

باسلام
دوست گرامی:
[hide]
شما به خودت زحمت ندادی که دگمه تشکر را بزنی تا رمز را مشاهده کنی ولی همان را در اینترنت جستجو نمودی و دانلود کردی
[/hide]

انصافا عکسی کیفیت بسیار پایینی که گذاشتی قابل ارزیابی است؟



[sam21]

با سلام :
ظاهرا شما نقش سیم پیچ های pl11 , pl22 روی خط + را در نظر نگرفته اید و این امر موجب انحراف ذهنی شده متاسفانه شماتیکی که گذاشتین خوانا نیست یک بار دیگر با وضوح بیشتر نقشه را اپلود کنید تا دقیقا مدارتان تشریح و رفع ابهام گردد .
موفق باشید

دوست من به گفته ی آقای قادری عزیز سیم پیچها دو میدان مغناطیسی و یا فن هستند که با دوعدد ترانزیستور فت فرمان از آیسی حساس به سنسور حرارتی کار میکند



​



[Ebadiyan]

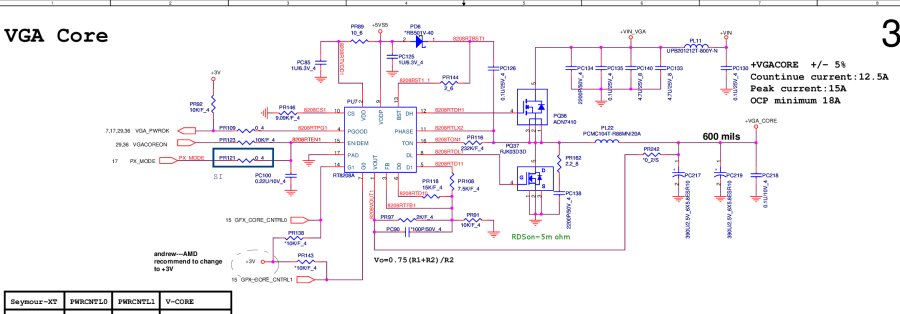

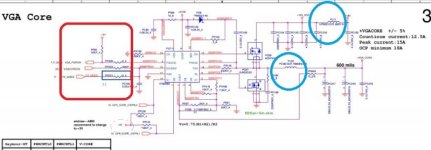

با تشکر از دوستان اینم خود نقشه صفحه 39 مورد نظر است



[reza_476]

باسلام

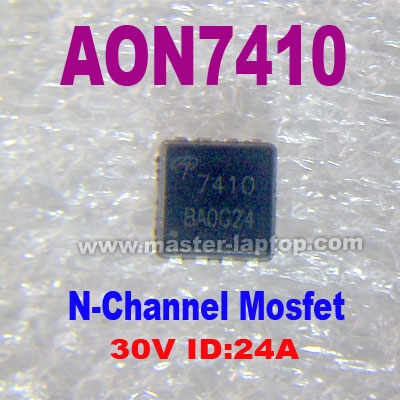

شرح مختصری از عملکرد این ماسفت:



[hide]
در طراحی این ماسفت AON7410 از فناوری تراشه پیشرفته و مقاومت درین و سورس عالی با ورودی کم گیت استفاده شده است. این ماسفت برای استفاده در مبدل های دی سی به دی سی و کاربردهای سوئیچ باز مناسب میباشد.
