نبود چند قطعه در سویچینگ 12v 5a

[Kress]

سلام و خسته نباشید خدمت دوستان
یک پاور سویچینگ 12 ولت ۵ امپر دارم که قبلا توسط شخص دیگری دستکاری شده و چند قطعه برداشته یا جایگذین کرده

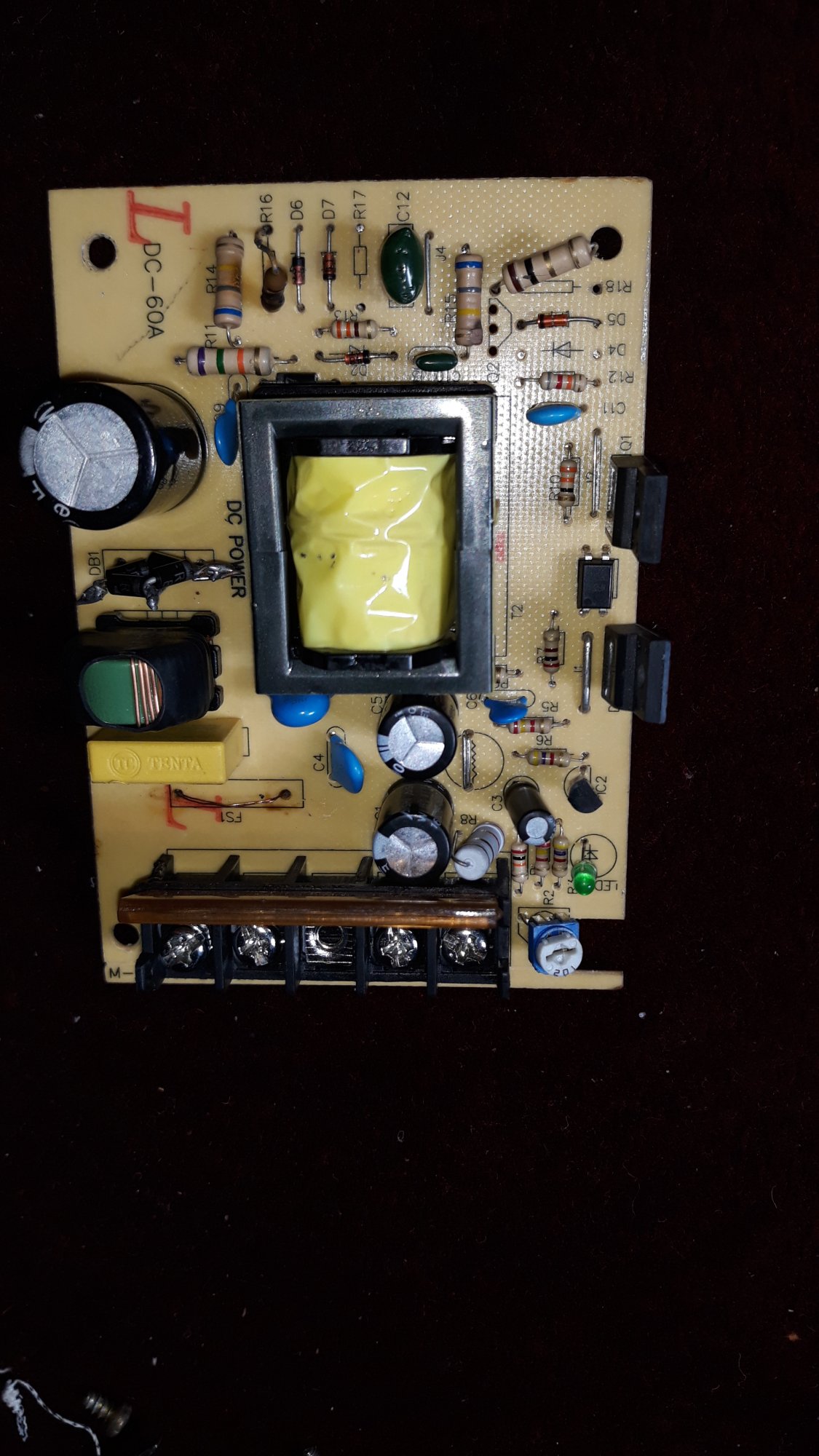

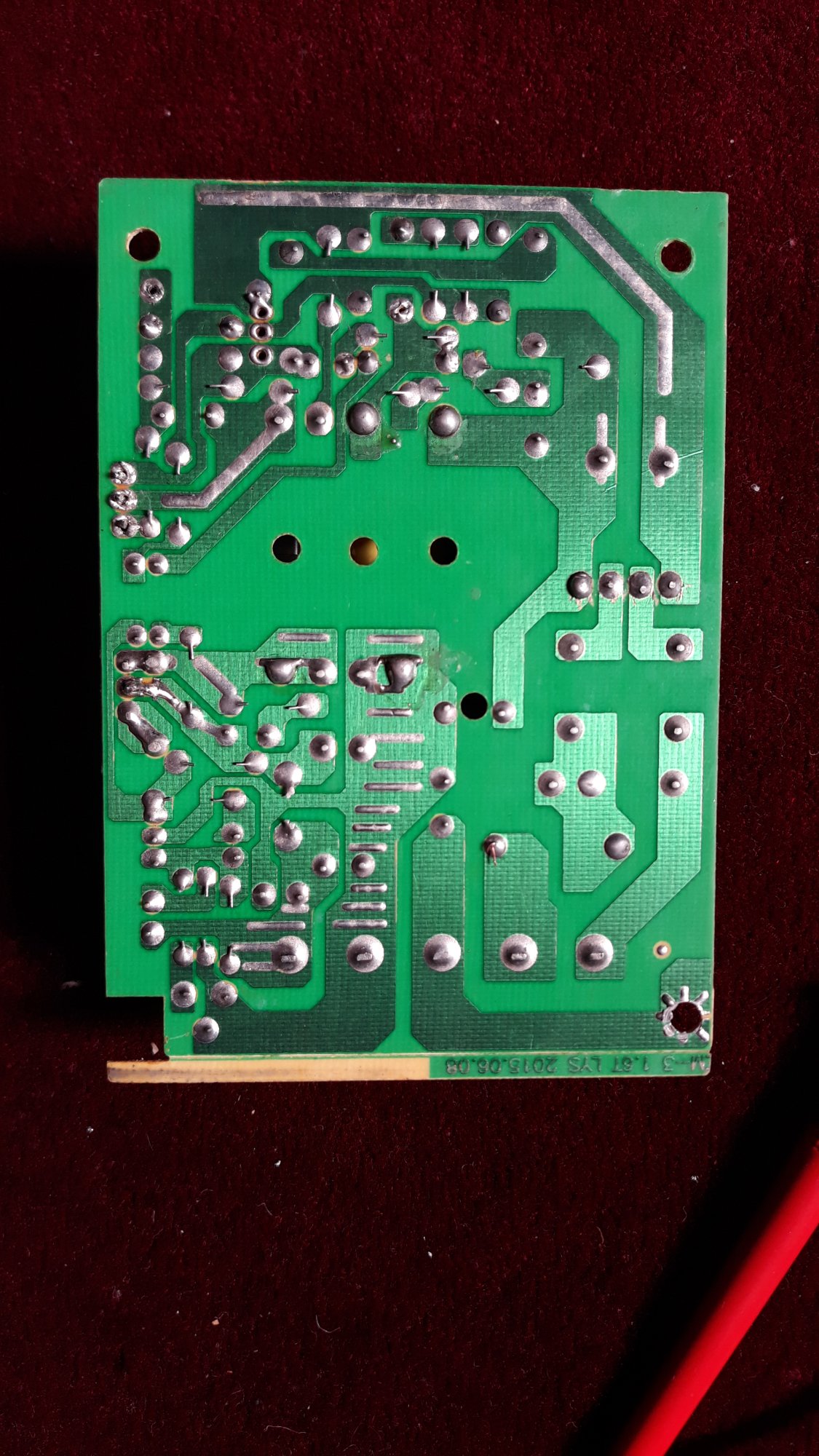

میخواستم بدونم کسی میدونه شماره یا مقدار این قطعه ها چیه؟ طبق برسی من فقط قسمت های ولتاژ (یا گرم )دستکاری شده و این منبع کلا شرکت آیسی نذاشته براش. همونطور که مشخصه توی تصویر مقاومتهای R16 ,R17, R18 دستکاری شده یا نیست و D4 نیست و D5 هم مطمعن نیستم ازش. ویک عدد ترانزیستور کوچک داشته بنام Q2 که برداشته شده.دوستان اگه راهنمایی کنن ممنون میشم



[Kress]

کسی نبود راهنمایی کنه ؟



[Kress]

در مورد سوچینگ های بدون ایسی کسی اگاهی نداره؟



[جمشيدا]

درود
D4 فابریک نیست و خالی میباشد
D5 دیود 1n4148
D2 را هم من 1N4148
R7 = ۲۰۰ اهم
R17 = 2.4 k
R18 = 1 ohm 2wat
Q2 من c945 انداختم اما بر عکس حک شده در برد
چون ترکیده بود
چون تو تعمیر این برد من ولتاژ خروجی بالا می ره فعلا کنار گذاشتم تا سرم خلوت بشه.... شما از خازن های الکترولیتی با ولتاژ بالا مثلا ۱۰۰۰ میکروفاراد ۳۵ ولت ی استفاده کن



[Mostafahe]

سلام و خسته نباشید خدمت دوستان
یک پاور سویچینگ 12 ولت ۵ امپر دارم که قبلا توسط شخص دیگری دستکاری شده و چند قطعه برداشته یا جایگذین کرده
میخواستم بدونم کسی میدونه شماره یا مقدار این قطعه ها چیه؟ طبق برسی من فقط قسمت های ولتاژ (یا گرم )دستکاری شده و این منبع کلا شرکت آیسی نذاشته براش. همونطور که مشخصه توی تصویر مقاومتهای R16 ,R17, R18 دستکاری شده یا نیست و D4 نیست و D5 هم مطمعن نیستم ازش. ویک عدد ترانزیستور کوچک داشته بنام Q2 که برداشته شده.دوستان اگه راهنمایی کنن ممنون

در مورد این نمونه پاورها کیفیت بالایی ندارن و به نظرم ارزش تعمیر نداره و چون ایسی سوپروایزر ندارن با کوچکترین نوسانی در خروجی چون خاموش نمیشه مصرف کننده آسیب میبینه و کل کارهای نوسان ساز را خازن های سرامیکی دارن انجام میدن بدون کنترل ای سی



[Kress]

درود
D4 فابریک نیست و خالی میباشد
D5 دیود 1n4148
D2 را هم من 1N4148
R7 = ۲۰۰ اهم
R17 = 2.4 k
R18 = 1 ohm 2wat
Q2 من c945 انداختم اما بر عکس حک شده در برد
چون ترکیده بود
چون تو تعمیر این برد من ولتاژ خروجی بالا می ره فعلا کنار گذاشتم تا سرم خلوت بشه.... شما از خازن های الکترولیتی با ولتاژ بالا مثلا ۱۰۰۰ میکروفاراد ۳۵ ولت ی استفاده کن

خیلی عالی آقا جمشید ممنون. فقط q2 رو c945 برعکس چاپ برد بندازم؟
در مورد عرض اخر شما هم چشم بگذارید اصلاحات رو انجام بدهم درمیان میزارم
تشکر



[Kress]

در مورد این نمونه پاورها کیفیت بالایی ندارن و به نظرم ارزش تعمیر نداره و چون ایسی سوپروایزر ندارن با کوچکترین نوسانی در خروجی چون خاموش نمیشه مصرف کننده آسیب میبینه و کل کارهای نوسان ساز را خازن های سرامیکی دارن انجام میدن بدون کنترل ای سی

خیلی ممنون دوست عزیز نظرتون مفید بود برام. بنظر منم چون ایسی کنترل نداره قطعا کیفیت تغذیه ایسی دار رو نداره. ولی در وقت آزادم برم برا تعمیرش ببینیم اگه شد کارایش چطوره
تشکر



[Kress]

درود
D4 فابریک نیست و خالی میباشد
D5 دیود 1n4148
D2 را هم من 1N4148
R7 = ۲۰۰ اهم
R17 = 2.4 k
R18 = 1 ohm 2wat
Q2 من c945 انداختم اما بر عکس حک شده در برد
چون ترکیده بود
چون تو تعمیر این برد من ولتاژ خروجی بالا می ره فعلا کنار گذاشتم تا سرم خلوت بشه.... شما از خازن های الکترولیتی با ولتاژ بالا مثلا ۱۰۰۰ میکروفاراد ۳۵ ولت ی استفاده کن

سلام اقا جمشید مقدار R16 رو هم لطف می کنین🙏



[جمشيدا]

درود
R16 = 1.2k
R13 = 330 اهم
R10 = 33 اهم
