سوال: ناشناخته بودن شماره آی سی STR

[sahamipoor]

سلام ودرود خدمت همکاران عزیز...
یه سیستم باسکول 100 تنی هست که یه کامپیوتر مرکزی داره.که برد پاورش بر اثر نوسان سوخته.ولی متاسفانه حالا یا توسط شرکت سازنده آلمانی یا تو ایرا ن شماره STR پاورش پاک شده عمدا!!والان سوخته ونمیدونم چه شماره ای بوده.دروستان میتونن بفرمایید این STR چه شماره ای میتونه باشه؟
پایه ها به این ترتیب:
1-نمیدونم
2-VCC
3-V DRIN-+B
4-GND
5-FIDBACK(به اپتی کوپلر)

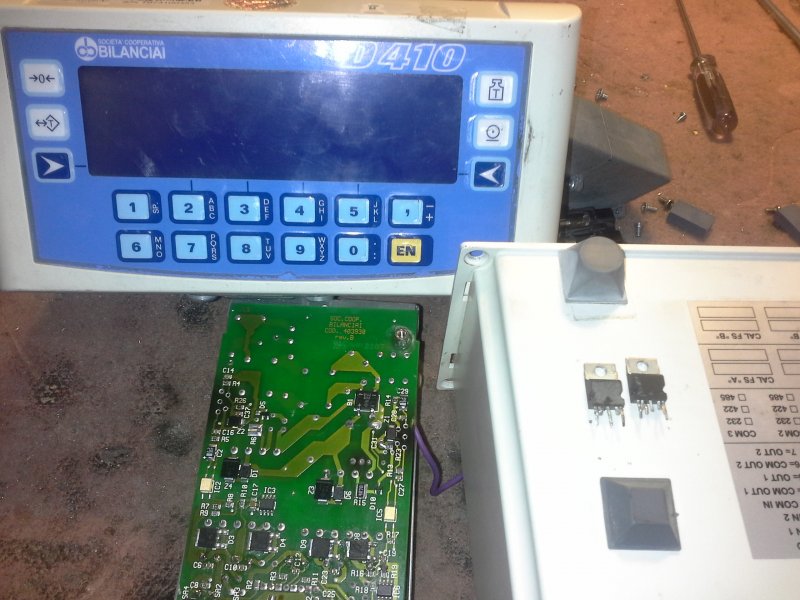

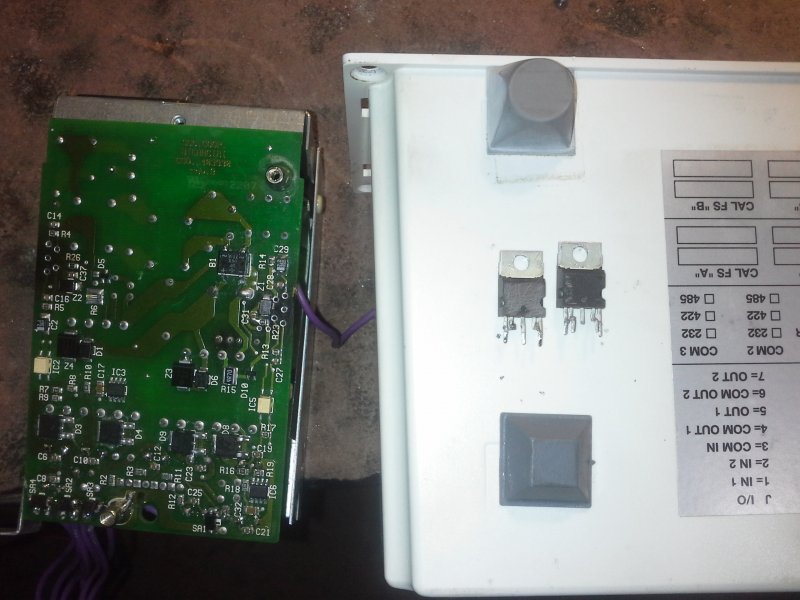

دوتا عکس هم میزرام برای دوستان تا ببیننش.ممنونم از لطفتون



[Service Manual]

VIPer20A
VIPer50A
VIPer100A
​



[sahamipoor]

VIPer20A
VIPer50A
VIPer100A
​

سلام وتشکر فراوان خدمت جناب شاطی زاده بزرگوار...سپاسگذارم



[sahamipoor]

جناب شاطی زاده به نظر شما آیا میشه از آی سی دیگه ای اسفاده کرد بجاش؟مثلا سری های strیا چیز دیگه ای
?



[Service Manual]

جناب شاطی زاده به نظر شما آیا میشه از آی سی دیگه ای اسفاده کرد بجاش؟مثلا سری های strیا چیز دیگه ای
?

درود

چون تا به حال تجربه تعويض يا جايگزيني اين مدل را نداشتم اطلاعي ندارم ، اما ميتونيد براي تست از آي سي KA5H0365R استفاده كنيد ، البته بايد طبق ديتاشيت عمل كرده و پايه ها را جا به جا بفرماييد .



[sahamipoor]

با تشکراز جناب شاطی بزرگوار...با تغییر پایه وایجاد تغذیهvcc. str شماره 3s0680 وبا دردسر زیاد ,بجای اون خورد وبا آمپر بالاتر...سپاسگذارم
