با سلام :
اين مدار برعكس انهايي كه از USB كامپيوتر براي شارژ استفاده ميكنند .
شما معمولا در سفر هستيد ؟
ايپاد و MP3 پلاير USB و..... داريد كه با درگاه USB شارژ ميشود ؟
يا دسترسي به برق شهر و اداپتور و .... نداريد ؟
و ؟؟؟؟؟؟؟؟

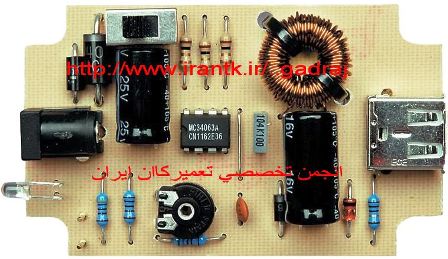

مدار زير يك شارژر از 12 ولت باتري ماشين يا هر منبع خارجي ديگر با كنترل جريان و ولتاژ خروجي براي 5 ولت و حداكثر 660 ميلي امپر را از طريق خروجي USB خود در اختيار شما ميگذارد .
پس نگران بار اضافي از USB سيستم خود نباشيد مدار را مونتاژ كرده و به همراه خود داشته باشيد .
براي مونتاژ ان از يك جعبه اداپتوري پلاستيكي كوچك استفاده كنيد ورودي از يك فيش DC 7~15 VIOLT و خروجي انرا به سوكتي كه مادگي USB و هر نوع سوكت مورد نياز شما باشد وصل كرده و رفع نياز كنيد .
شماتيك و PCB و LAY راهنماي مونتاژ و پارت ليست در فايل ضميمه موجود است .
با تشكر .
موفق باشيد .
اين مدار برعكس انهايي كه از USB كامپيوتر براي شارژ استفاده ميكنند .
شما معمولا در سفر هستيد ؟
ايپاد و MP3 پلاير USB و..... داريد كه با درگاه USB شارژ ميشود ؟
يا دسترسي به برق شهر و اداپتور و .... نداريد ؟
و ؟؟؟؟؟؟؟؟
مدار زير يك شارژر از 12 ولت باتري ماشين يا هر منبع خارجي ديگر با كنترل جريان و ولتاژ خروجي براي 5 ولت و حداكثر 660 ميلي امپر را از طريق خروجي USB خود در اختيار شما ميگذارد .
پس نگران بار اضافي از USB سيستم خود نباشيد مدار را مونتاژ كرده و به همراه خود داشته باشيد .
براي مونتاژ ان از يك جعبه اداپتوري پلاستيكي كوچك استفاده كنيد ورودي از يك فيش DC 7~15 VIOLT و خروجي انرا به سوكتي كه مادگي USB و هر نوع سوكت مورد نياز شما باشد وصل كرده و رفع نياز كنيد .
شماتيك و PCB و LAY راهنماي مونتاژ و پارت ليست در فايل ضميمه موجود است .
Output voltage ———————-5V
Output current ———————660mA maximum for 5V out
Input voltage range ——————9.5V to 15V DC
Input current requirement ———-500mA for 9V in, 350mA for >12V input
Input current with output shorted— 120mA at 9V in, 80mA at 15V in
Output ripple ————————14mV (from no load to 660mA)
Load regulation ———————-25mV (from no load to 660mA)
Line regulation ———————-20mV change at full load from 9 to 18V input
No load input current —————-20mA
Output current ———————660mA maximum for 5V out
Input voltage range ——————9.5V to 15V DC
Input current requirement ———-500mA for 9V in, 350mA for >12V input
Input current with output shorted— 120mA at 9V in, 80mA at 15V in
Output ripple ————————14mV (from no load to 660mA)
Load regulation ———————-25mV (from no load to 660mA)
Line regulation ———————-20mV change at full load from 9 to 18V input
No load input current —————-20mA
با تشكر .
موفق باشيد .
