درخواست: منبع تغذیه 0 تا 300 ولت DC

[Hamid_nice]

با سلام خدمت همه بزرگواران و اساتید محترم

من رشته تحصیلیم برق نبوده ولی علاقه زیادی به انجام بعضی پروژه ها برای کارهای شخصی دارم
از آنجا که که یک موتور برقی دارم و ولتاژ باطری آن 72 ولت هست و برای اضافه کردن امکاناتی اضافی به آن نیاز به یک منبع تغذیه برای تست مداراتی که می سازم براش دارم به فکر ساخت یک منبع تغذیه افتادم
از آنجا که تخصصی در این زمینه ندارم به خدمت یکی از اساتید آزمایشگاه برق دانشگاه رفتم و ایشان یک نقشه ای را به عنوان استراکچر کلی منابع تغذیه برای این منظور برایم ترسیم کرد
متاسفانه دیگر دسترسی به ایشان ندارم و مدار را طبق نقشه بسته ام ولی نمی دانم چرا فیوز می پره!! و عیب از کجاست ؟

ممنون می شم در رفع عیب و تکمیل آن همراهی نمایید.

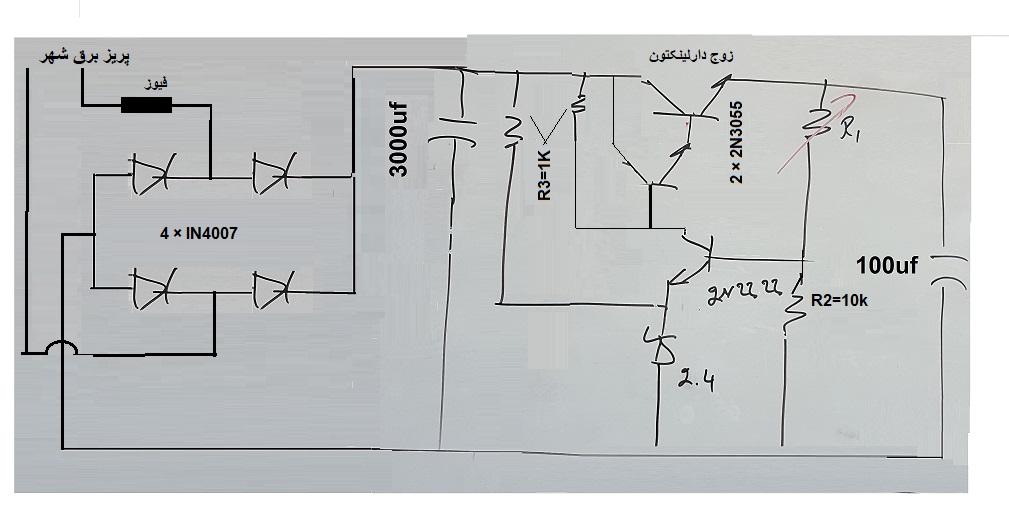

همونطور که در شکل می بینیم مقاومت R1 ولوم هست که خروجی منبع نغذیه خواهد بود

نمی دونم چرا سایت امکان ارسال فایل برام غیر فعال هست به همین خاطر مجبور شدم جایی دیگه فایل رو بارگذاری کنم
برای دریافت نقشه از لینک استفاده کنید

https://drive.google.com/file/d/1cWrCAzA95DxdpI45l4tx83nHoo9Giadh/view?usp=sharing

با تشکر



[غزال]

با سلام خدمت همه بزرگواران و اساتید محترم

من رشته تحصیلیم برق نبوده ولی علاقه زیادی به انجام بعضی پروژه ها برای کارهای شخصی دارم
از آنجا که که یک موتور برقی دارم و ولتاژ باطری آن 72 ولت هست و برای اضافه کردن امکاناتی اضافی به آن نیاز به یک منبع تغذیه برای تست مداراتی که می سازم براش دارم به فکر ساخت یک منبع تغذیه افتادم
از آنجا که تخصصی در این زمینه ندارم به خدمت یکی از اساتید آزمایشگاه برق دانشگاه رفتم و ایشان یک نقشه ای را به عنوان استراکچر کلی منابع تغذیه برای این منظور برایم ترسیم کرد
متاسفانه دیگر دسترسی به ایشان ندارم و مدار را طبق نقشه بسته ام ولی نمی دانم چرا فیوز می پره!! و عیب از کجاست ؟

ممنون می شم در رفع عیب و تکمیل آن همراهی نمایید.

همونطور که در شکل می بینیم مقاومت R1 ولوم هست که خروجی منبع نغذیه خواهد بود

نمی دونم چرا سایت امکان ارسال فایل برام غیر فعال هست به همین خاطر مجبور شدم جایی دیگه فایل رو بارگذاری کنم
برای دریافت نقشه از لینک استفاده کنید

https://drive.google.com/file/d/1cWrCAzA95DxdpI45l4tx83nHoo9Giadh/view?usp=sharing

با تشکر

درود

اگر ولتاژ بزرگتر از ۷۰ ولت باشه
ایراد اصلی فیوز نیست بلکه R3 هست چون R3 نامناسبه و باید بزرگتر از ۱۵ کیلو باشه نه حدود ۱ کیلو
و لذا درصورت اتصال بار به این تغذیه ، تراتزیستور میسوزه و سوختن فیوز به این دلیله
البته اگه فیوز متناسب با بار باشه

قبل از ارتباط به موتور ابتدا لامپ حبابی وات پایین مانند لامپ یخچال و یا مقاومت حدود ۱۵ کیلو به بعنوان بار به خروجی متصل کن و صحت تغییر و کنترل ولتاژ را تست کن.
ضمنا پتانسیومتر R1 خروجی نیست بلکه تعیین کننده ولتاژ خروجی است وباید حدود ۵۰ کیلو باشه
و البته درصورتی کار میکنه که موتور پرقدرت نباشه وگرنه ترانزیستور بسرعت میسوزه.
مشخصات موتور چیه؟
اگه موتور ضعیفی نباشه علاوه بر ترانزیستور ، دیودهای پل هم دود میشه.

سپاس



[مجید89]

درود

اگر ولتاژ بزرگتر از ۷۰ ولت باشه
ایراد اصلی فیوز نیست بلکه R3 هست چون R3 نامناسبه و باید بزرگتر از ۱۵ کیلو باشه نه حدود ۱ کیلو
و لذا درصورت اتصال بار به این تغذیه ، تراتزیستور میسوزه و سوختن فیوز به این دلیله
البته اگه فیوز متناسب با بار باشه

قبل از ارتباط به موتور ابتدا لامپ حبابی وات پایین مانند لامپ یخچال و یا مقاومت حدود ۱۵ کیلو به بعنوان بار به خروجی متصل کن و صحت تغییر و کنترل ولتاژ را تست کن.
ضمنا پتانسیومتر R1 خروجی نیست بلکه تعیین کننده ولتاژ خروجی است وباید حدود ۵۰ کیلو باشه
و البته درصورتی کار میکنه که موتور پرقدرت نباشه وگرنه ترانزیستور بسرعت میسوزه.
مشخصات موتور چیه؟
اگه موتور ضعیفی نباشه علاوه بر ترانزیستور ، دیودهای پل هم دود میشه.

سپاس

با سلام خدمت استاد عزیزم
فعلاً یه سؤال
1- پتانسیومتر R1چطور ولتاژ خروجی رو کنترل میکنه؟ با توجه به مدار، در صورت اتصال به برق شهر، ولتاژ حدود 310 روی کلکتور 3055 و از طریق R5 به بیس ترانزیستور B میرسه و هر دو ترانزیستور B , C رو روشن میکنه. ولتاژ خروجی هم به اندازه 2*0.7 یعنی 1.4 ولت از کلکتور ترانزیستور A کمتره. اما کلکتور A که پس از روشن شدن ترانزیستور A و به اشباع رفتن اون، تابعی از ولتاژ امیتر A هست و اون هم با توجه به زنر 2.4 ولتی همیشه ولتاژش 2.4 ولته. ینابراین ولتاژ خروجی همیشه ولتاژ ثابتی رو بهمون میده و تغییرات پتانسیومتر R1 اثری در ولتاژ خروجی نداره.
اگه اشتباه میکنم لطفاً اصلاح بفرمایین
سؤال دیگه هم هست که در صورت حل نشدن، ازتون میپرسم
پیشاپیش ممنون



[غزال]

با سلام خدمت استاد عزیزم
فعلاً یه سؤال
1- پتانسیومتر R1چطور ولتاژ خروجی رو کنترل میکنه؟ با توجه به مدار، در صورت اتصال به برق شهر، ولتاژ حدود 310 روی کلکتور 3055 و از طریق R5 به بیس ترانزیستور B میرسه و هر دو ترانزیستور B , C رو روشن میکنه. ولتاژ خروجی هم به اندازه 2*0.7 یعنی 1.4 ولت از کلکتور ترانزیستور A کمتره. اما کلکتور A که پس از روشن شدن ترانزیستور A و به اشباع رفتن اون، تابعی از ولتاژ امیتر A هست و اون هم با توجه به زنر 2.4 ولتی همیشه ولتاژش 2.4 ولته. ینابراین ولتاژ خروجی همیشه ولتاژ ثابتی رو بهمون میده و تغییرات پتانسیومتر R1 اثری در ولتاژ خروجی نداره.
اگه اشتباه میکنم لطفاً اصلاح بفرمایین
سؤال دیگه هم هست که در صورت حل نشدن، ازتون میپرسم
پیشاپیش ممنون

درود

بدلیل محدودیت ۳۰۵۵ ولتاژ ورودی نمیتونه بزرگتر از ۱۰۰ ولت باشه و اتصال به برق شهر نادرسته
اما اگه ترانزیستور مناسب باشه ۱۰۰۰ ولت هم اشکال نداره
زمانیکه بیس ۲۲۲۲ بزرگتر از ۲.۴ بشه با توجه به جریان بیس موجب کاهش ولتاژ خروجی میشه
مثلا اگه پتانسیومتر صفر اهم باشه ولتاژ خروجی بیشتر از ۳ ولت نمیشه و هر چقدر مقاومت پتانسیومتر بیشتر بشه ولتاژ خروجی بزرگتر میشه بمیزانی که به بیس ۲۲۲۲ با تقسیم ولتاژ مقدار ۳ ولت برسه.
Bچیه؟

سپاس



[Hamid_nice]

با سلام خدمت استاد بزرگوار جناب غزال گرامی
با توجه به پستهایی که از شما دیده ام مشخص است که تبحر زیادی در الکترونیک و برق دارید و از اینکه به پست ناچیزی که زده ام توجه داشته اید نشانه دیگری از بزرگواری جنابعالی می باشد و لذا بسیار سپاسگزارم
در مورد مدار که فیوز گفتم می پره اون فیوزی نیست که تو شکل سر راه گذاشتم که با دورشته سیم نازک درست کرده ام بلکه فیوز خانه می پره و جالب اینکه این فیوز دورشته ای نازک اصلا نمی سوزه ! درضمن قبل از اینکه من باری به مدار وصل کنم این اتفاق می افته این نکات رو خدمتتون عرض کردم اگر موردی قبل از تست لازم می دونید بفرمایید ممنون میشم

چشم مقاومت R3 را افزایش می دم و نتیجه رو خدمتتون اعلام می کنم
در مورد اینکه گفتید پتانسیو متر خروجی نیست من بار رو باید به پایه های همین پتانسیو متر وصل کنم ، درست میگم؟
باتشکر



[مجید89]

Bچیه؟

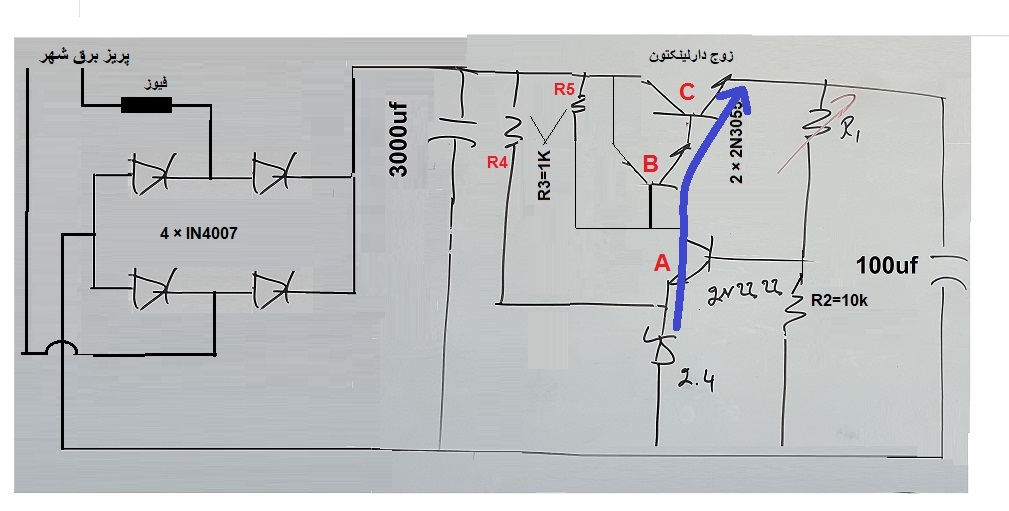

پست قبلی رو ویرایش کرده بودم و عکس رو بهش اضافه کرده بودم اما گویا ملاحظه نفرموده بودین.

مثلا اگه پتانسیومتر صفر اهم باشه ولتاژ خروجی بیشتر از ۳ ولت نمیشه و هر چقدر مقاومت پتانسیومتر بیشتر بشه ولتاژ خروجی بزرگتر میشه بمیزانی که به بیس ۲۲۲۲ با تقسیم ولتاژ مقدار ۳ ولت برسه.

فرمایش شما درسته اما نمیدونم کجای تحلیل من اشتباهه که نتیجه با تحلیل شما یکسان در نمیاد. من از مسیر زیر ولتاژ خروجی رو محاسبه میکنم. آیا اشتباهه؟
یعنی ولتاژ زنر +ولتاژ اشباع ترانزیستور A (حدود 0.2) منهای ولتاژ هدایت B (حدود 0.6 ) منهای ولتاژ هدایت C (حدود 0.6) که میشه حدود 1.4 ولت و همیشه ثابته.
مسیری که شما فرمودی هم درسته و نمیدونم کجا دارم اشتباه میکنم



[mehran76gh]

پست قبلی رو ویرایش کرده بودم و عکس رو بهش اضافه کرده بودم اما گویا ملاحظه نفرموده بودین.





فرمایش شما درسته اما نمیدونم کجای تحلیل من اشتباهه که نتیجه با تحلیل شما یکسان در نمیاد. من از مسیر زیر ولتاژ خروجی رو محاسبه میکنم. آیا اشتباهه؟
یعنی ولتاژ زنر +ولتاژ اشباع ترانزیستور A (حدود 0.2) منهای ولتاژ هدایت B (حدود 0.6 ) منهای ولتاژ هدایت C (حدود 0.6) که میشه حدود 1.4 ولت و همیشه ثابته. مشاهده فایل‌پیوست 160135
مسیری که شما فرمودی هم درسته و نمیدونم کجا دارم اشتباه میکنم

سلام آقا مجید دوست گرامی
کسب اجازه از استادم و درس پس دادن تحلیل من را اصلاح بفرمایید
در مرحله اول از استارت ، ترانزیستور های b وc توسط مقاومت r5 روشن میشه و تمام ورودی را به خروجی به بار میرسونه سپس توسط مقاومت های تقسیم ولتاژ که یکی از آن ها متغییر است ولتاژ بیس ترانزیستور a را کم و زیاد میکند با این کم و زیاد کردن ولتاژی حدود صفر الی ۲.۵ ولت بر پایه بیس ترانزیتسور b کم و زیاد میشود در نتیجه ولتاژ خروجی قابل کنترل خواهد بود



[mehran76gh]

با سلام خدمت استاد بزرگوار جناب غزال گرامی
با توجه به پستهایی که از شما دیده ام مشخص است که تبحر زیادی در الکترونیک و برق دارید و از اینکه به پست ناچیزی که زده ام توجه داشته اید نشانه دیگری از بزرگواری جنابعالی می باشد و لذا بسیار سپاسگزارم
در مورد مدار که فیوز گفتم می پره اون فیوزی نیست که تو شکل سر راه گذاشتم که با دورشته سیم نازک درست کرده ام بلکه فیوز خانه می پره و جالب اینکه این فیوز دورشته ای نازک اصلا نمی سوزه ! درضمن قبل از اینکه من باری به مدار وصل کنم این اتفاق می افته این نکات رو خدمتتون عرض کردم اگر موردی قبل از تست لازم می دونید بفرمایید ممنون میشم

چشم مقاومت R3 را افزایش می دم و نتیجه رو خدمتتون اعلام می کنم
در مورد اینکه گفتید پتانسیو متر خروجی نیست من بار رو باید به پایه های همین پتانسیو متر وصل کنم ، درست میگم؟
باتشکر

اگر میخواهید فیوز نپره تا رفع مشکل توسط یک لامپ ۱۰۰ وات یکی لامپ تست درست کنید که در صورت اتصالی در مدار لامپ روشن شود.
اگر مدار لامپ تست یا سری را ندارید در اینترنت سرچ کنید.
و یا به این صورت عمل کنید که یک لامپ ۱۰۰ واتی را با یکی از سیم های برق شهر سری کنید و از ۲ سر خروجی برای مدار استفاده کنید، در این شرایط اگر مدار جریان کشی داشته باشد لامپ به جای پریدن فیوز روشن خواهد شد.



[مجید89]

سلام آقا مجید دوست گرامی
کسب اجازه از استادم و درس پس دادن تحلیل من را اصلاح بفرمایید
در مرحله اول از استارت ، ترانزیستور های b وc توسط مقاومت r5 روشن میشه و تمام ورودی را به خروجی به بار میرسونه سپس توسط مقاومت های تقسیم ولتاژ که یکی از آن ها متغییر است ولتاژ بیس ترانزیستور a را کم و زیاد میکند با این کم و زیاد کردن ولتاژی حدود صفر الی ۲.۵ ولت بر پایه بیس ترانزیتسور b کم و زیاد میشود در نتیجه ولتاژ خروجی قابل کنترل خواهد بود

سلام آقا مهران گل
قانع نشدم دوست عزیز
به تحلیل پست 3 و 6 بنده نگاه کن و بگو کجاش اشتباهه؟

با این کم و زیاد کردن ولتاژی حدود صفر الی ۲.۵ ولت بر پایه بیس ترانزیتسور b کم و زیاد میشود در نتیجه ولتاژ خروجی قابل کنترل خواهد بود

چطوری ولتاژ بیس ترانزیستور B تغییر میکنه؟ این ولتاژ که همون ولتاژ کلکتور A و وابسته به ولتاژ امیتر A هست. ولتاژ امیتر هم که ولتاژ ثابت زنر و برابر 2.4 . پس ولتاژ خروجی نمیتونه متغیر باشه. هرچند پتانسیومتر R1تغییر کنه و ولتاژ بیس A تغییر داشته باشه اما ولتاژ خروجی وابستگی مستقیم به ولتاژ کلکتور A داره و این ولتاژ هم با تغییر پتانسیومتر تغییر نمیکنه مگه اینکه پتانسیومتر اونقدر زیاد بشه که سبب کاهش ولتاژ بیس به اندازه کمتر از 3 ولت بشه و سبب خاموش شدن A بشه که با توجه به مقداری که استاد برای پتانسیومتر پیشنهاد دادن (50 کیلو) این اتفاق نمیفته.
منتظر هستم تا استاد ایراد و اشتباه بنده رو مطرح نمایند.
بابت مشارکت شما هم ممنونم



[مجید89]

در مورد اینکه گفتید پتانسیو متر خروجی نیست من بار رو باید به پایه های همین پتانسیو متر وصل کنم ، درست میگم؟

نه دوست عزیز
بار باید به دو سر خروجی وصل بشه. همون پایه های مثبت و منفی خازن خروجی.
