منبع تغذیه ازمایشگاهی 0 تا 30 ولت 3 امپر.
yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2021-05-31 #1 منبع تغذیه ازمایشگاهی 0 تا 30 ولت 3 امپر. پیوست‌ها Composite Drawing1.pdf 28 کیلوبایت بازدیدها: 63 Schematic Prints.pdf 108.7 کیلوبایت بازدیدها: 63 6.pdf 24.7 کیلوبایت بازدیدها: 51 آخرین ویرایش: 2021-05-31
poya22 مدیر بخش های دوربین مداربسته و پروگرامرهای متفرقه مدیر تالار 2011-07-25 1,255 3,141 2021-06-01 #2 نقشه کامل نیست

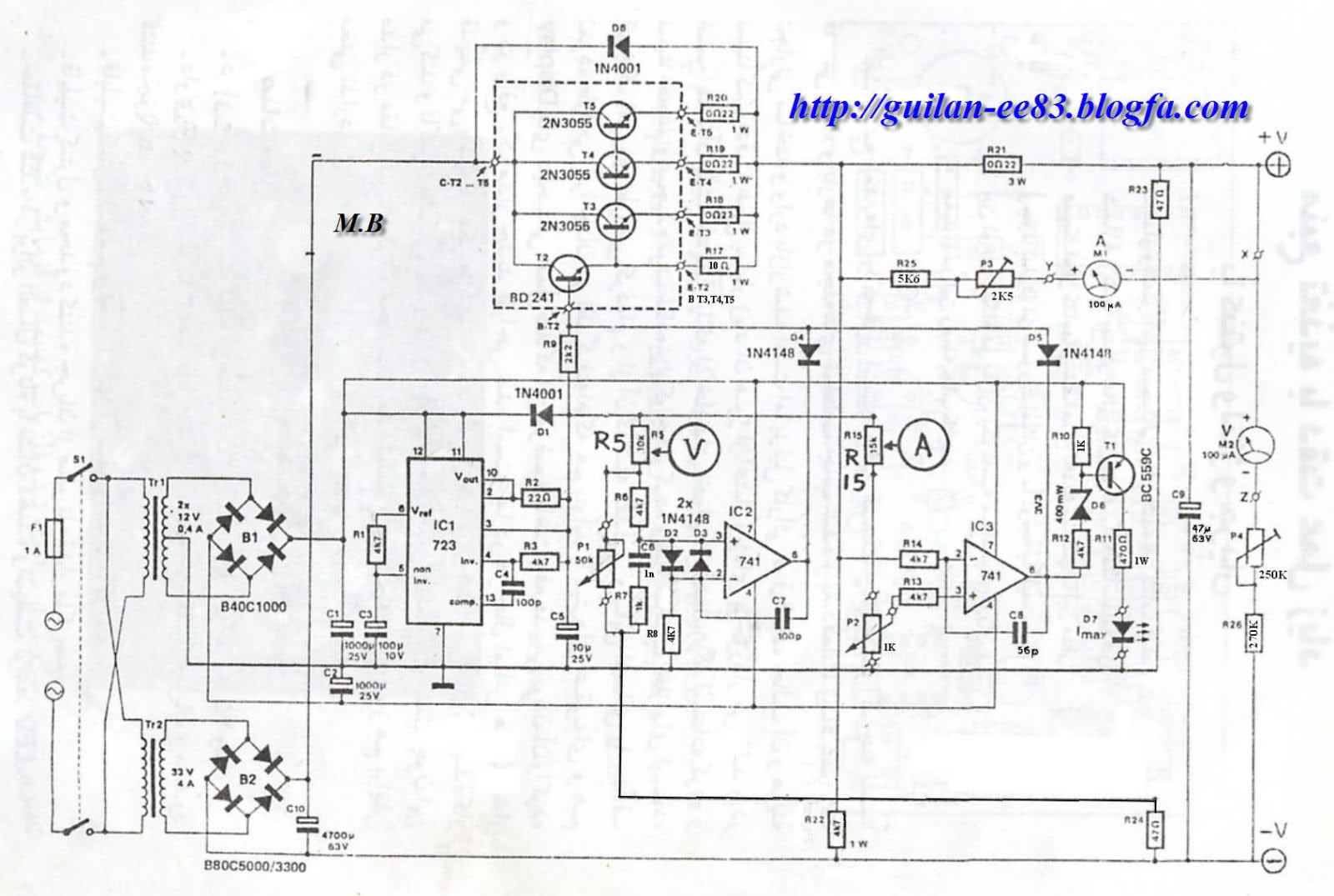

yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2021-06-01 #3 شماتیک و pcb رو گذاشتم.با top overly.در مورد ولوم ها v1 و v2 به پتانسیومتر 50k اهم وصل میشن.یعنی پایه v1 به سر وسط و کناری و v2 به پایه پایه اخر وصل میشه.در مورد a1 و a2. پتانسیومتر 1k اهم.a1 به پایه اول a2 به پایه 2 و پایه 3 به زمین. پیوست‌ها 3ywbx1u.jpg 141 کیلوبایت بازدیدها: 198 آخرین ویرایش: 2021-06-01
شماتیک و pcb رو گذاشتم.با top overly.در مورد ولوم ها v1 و v2 به پتانسیومتر 50k اهم وصل میشن.یعنی پایه v1 به سر وسط و کناری و v2 به پایه پایه اخر وصل میشه.در مورد a1 و a2. پتانسیومتر 1k اهم.a1 به پایه اول a2 به پایه 2 و پایه 3 به زمین.
yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2021-11-28 #4 این فایل شامل pcb , alhjd و لیست قطعات .

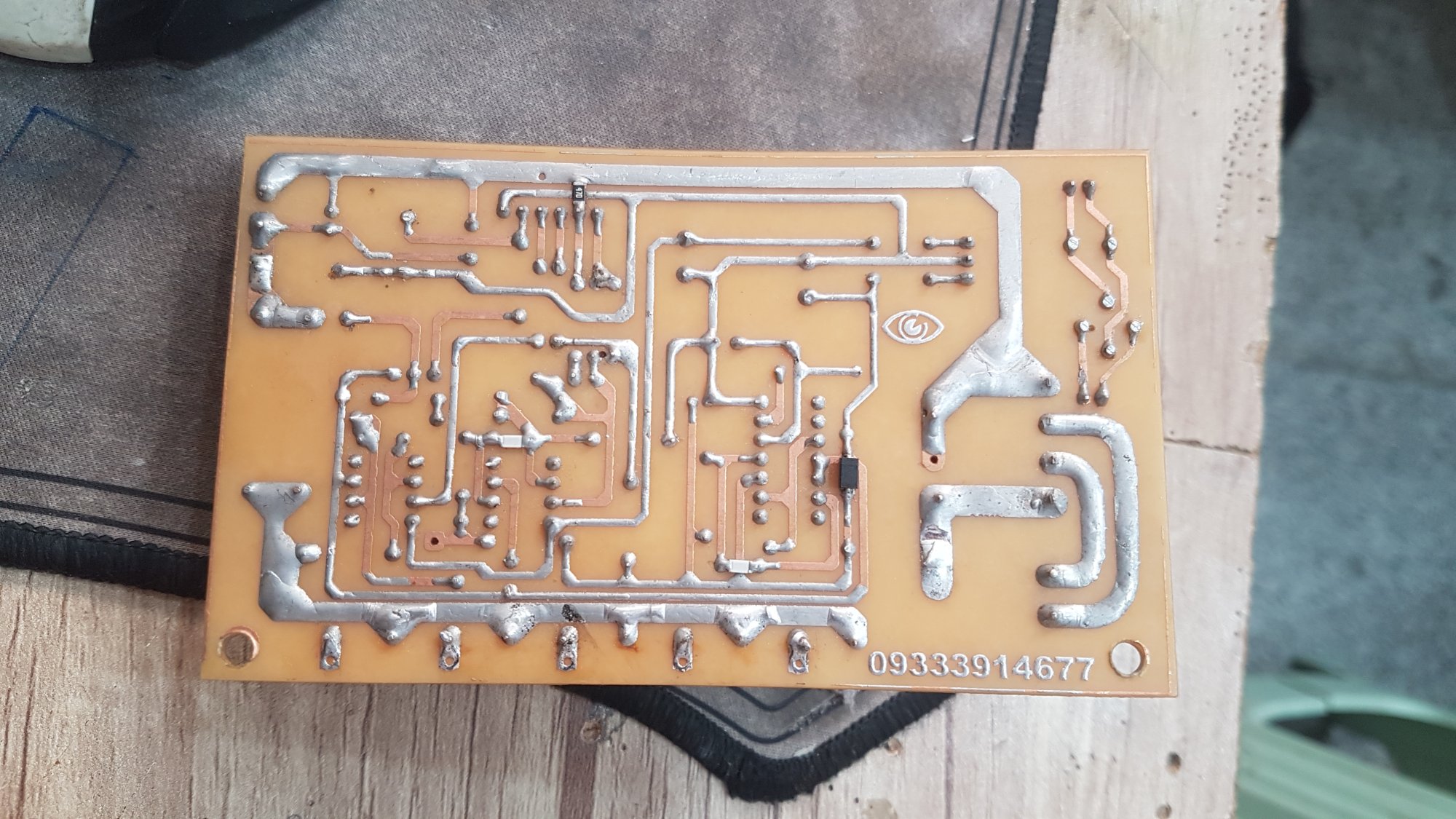

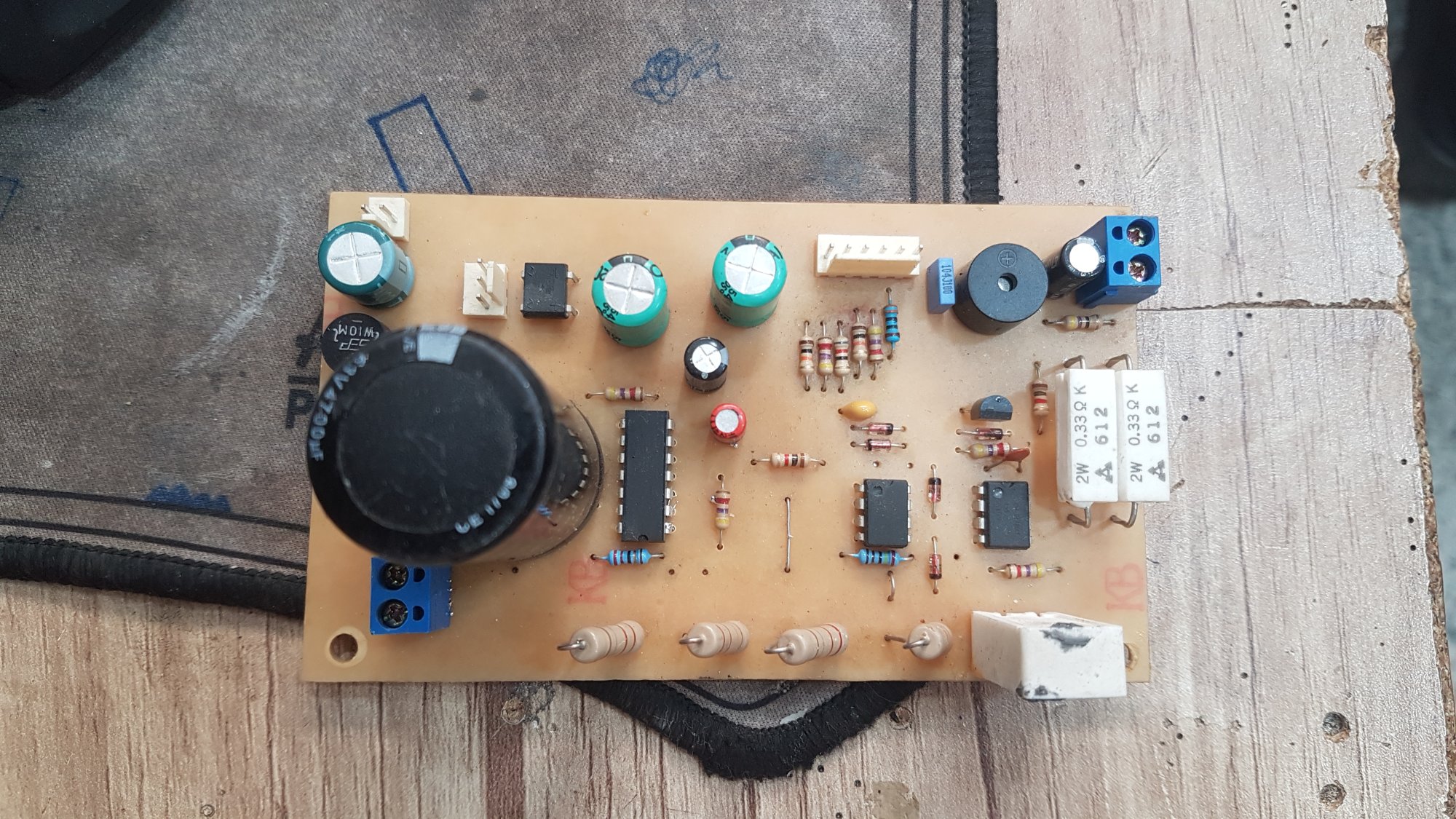

yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2023-09-22 #5 مدار عملی منبع تغذیه....... پیوست‌ها 20230919_105434.jpg 392.3 کیلوبایت بازدیدها: 87 20230919_105426.jpg 528.7 کیلوبایت بازدیدها: 78

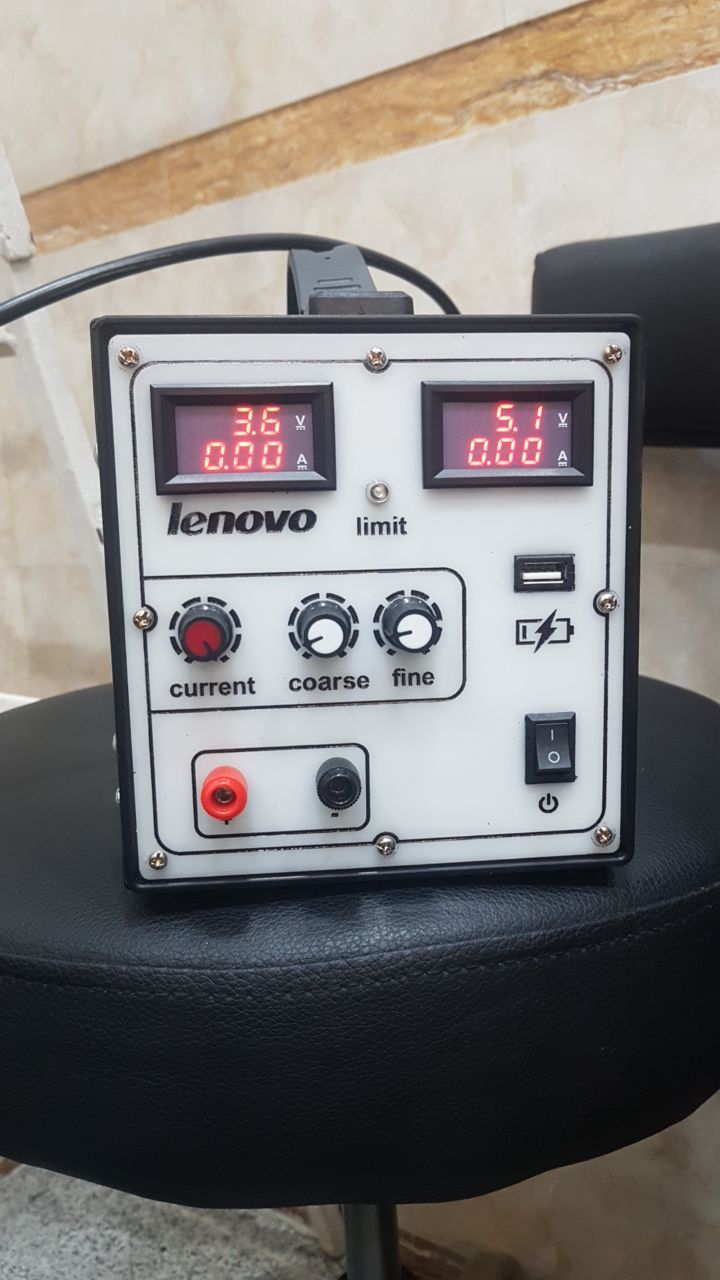

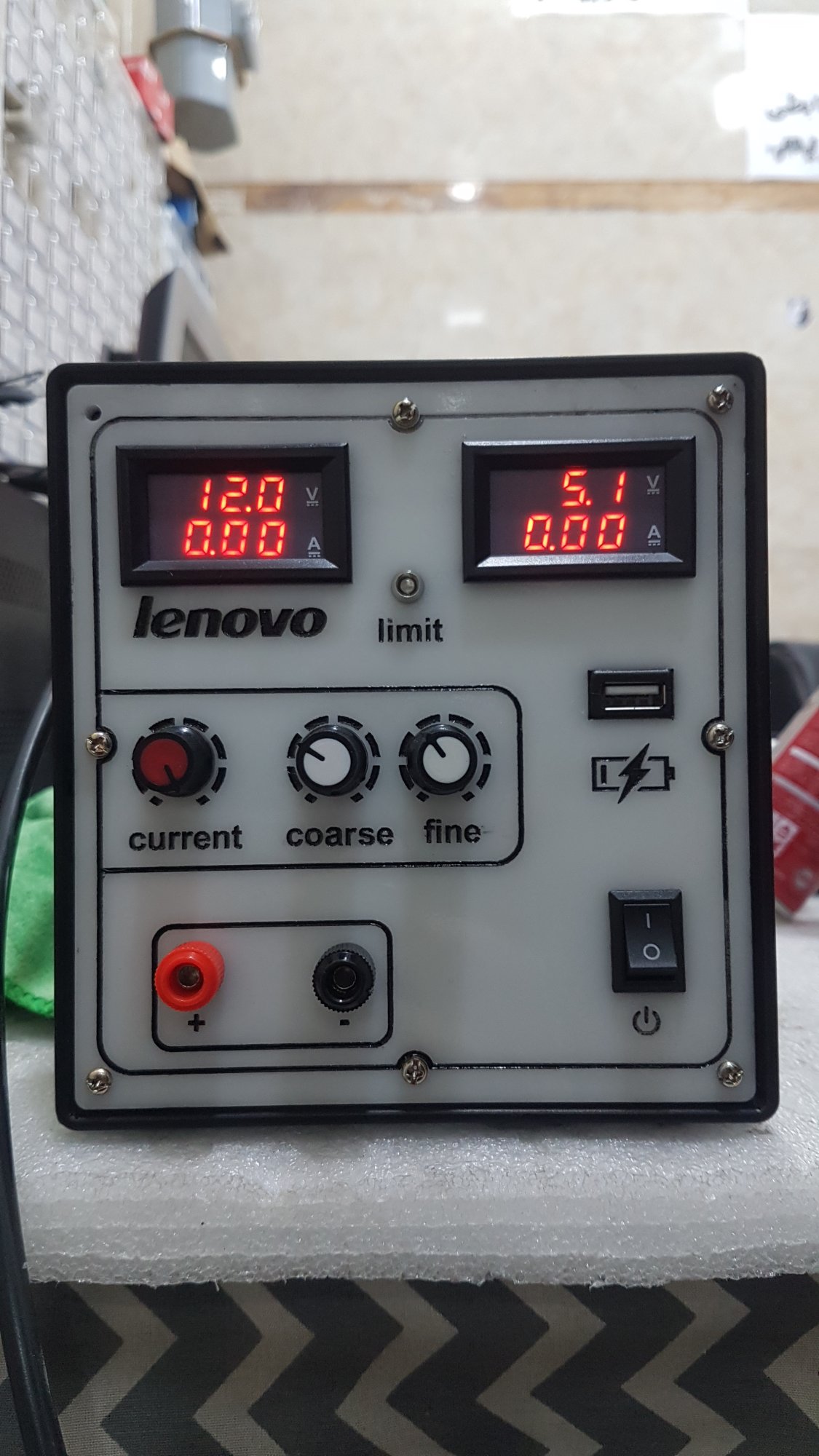

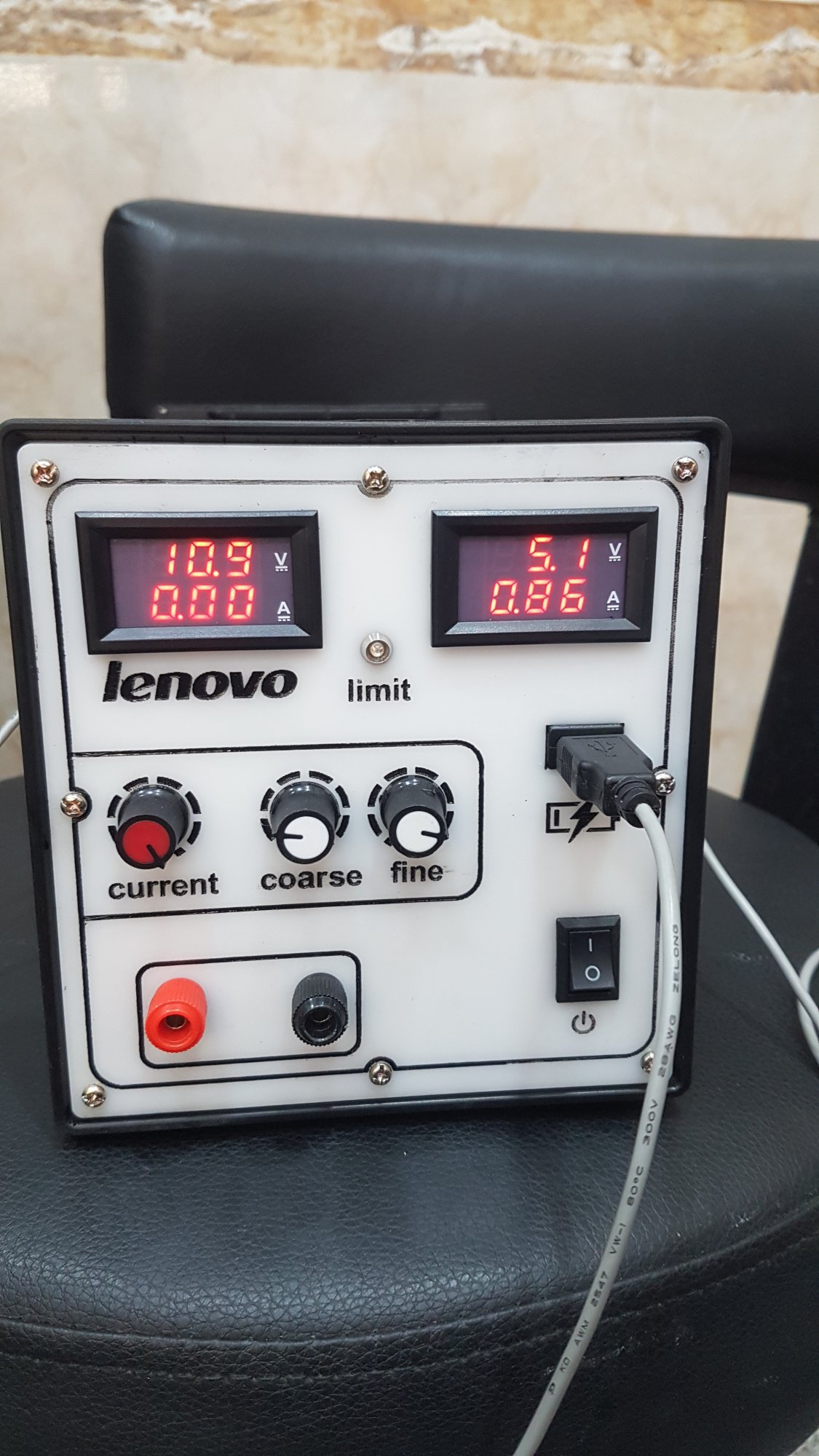

yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2023-10-16 #6 ساخت منبع تغذیه با نقشه بالا.....پیشرفته پیوست‌ها IMG_20231012_230346_811.jpg 99.1 کیلوبایت بازدیدها: 65 20231013_233913.jpg 256.6 کیلوبایت بازدیدها: 60 VID_20231012_205957_289.mp4 8.7 مگابایت بازدیدها: 12

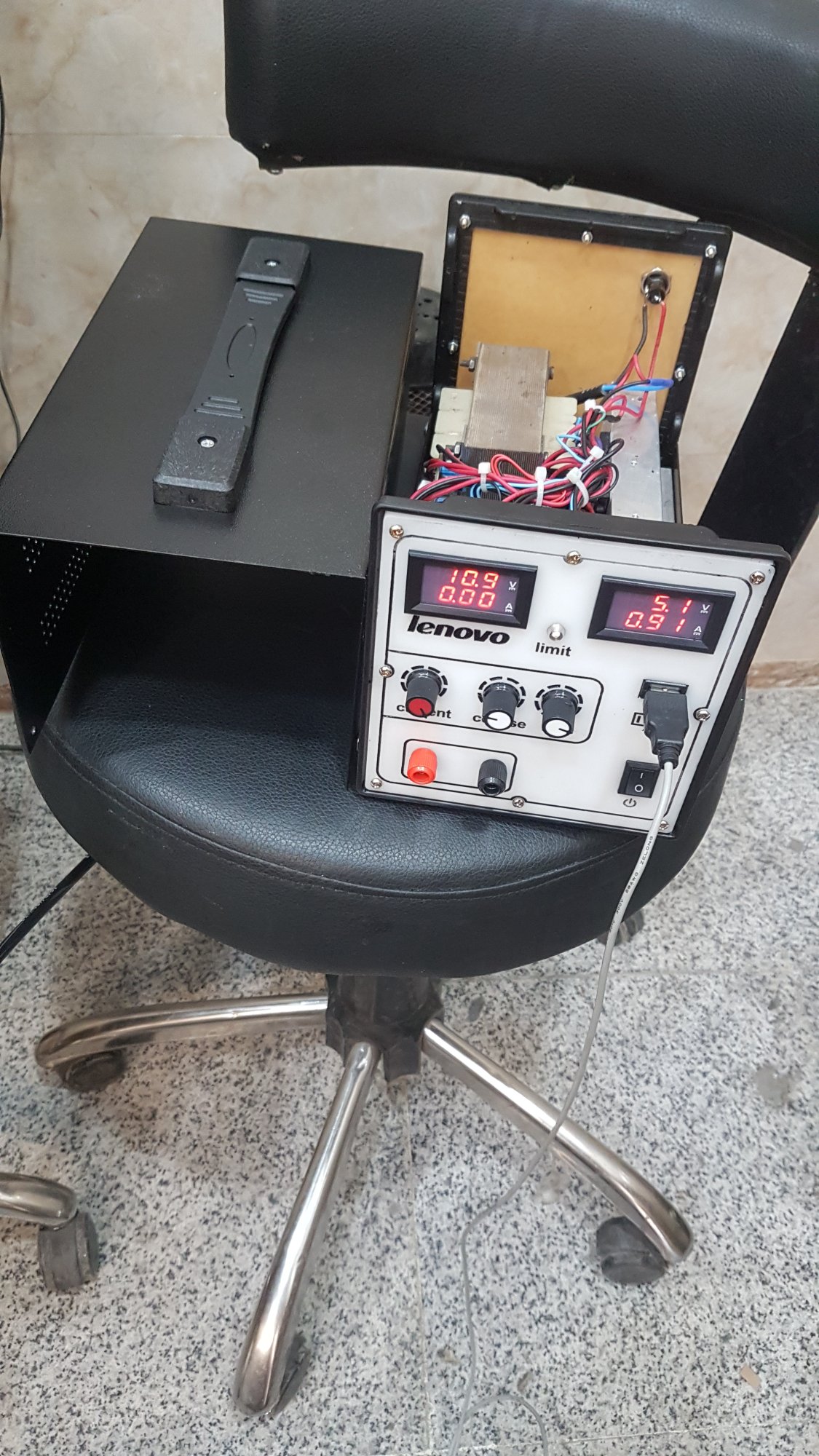

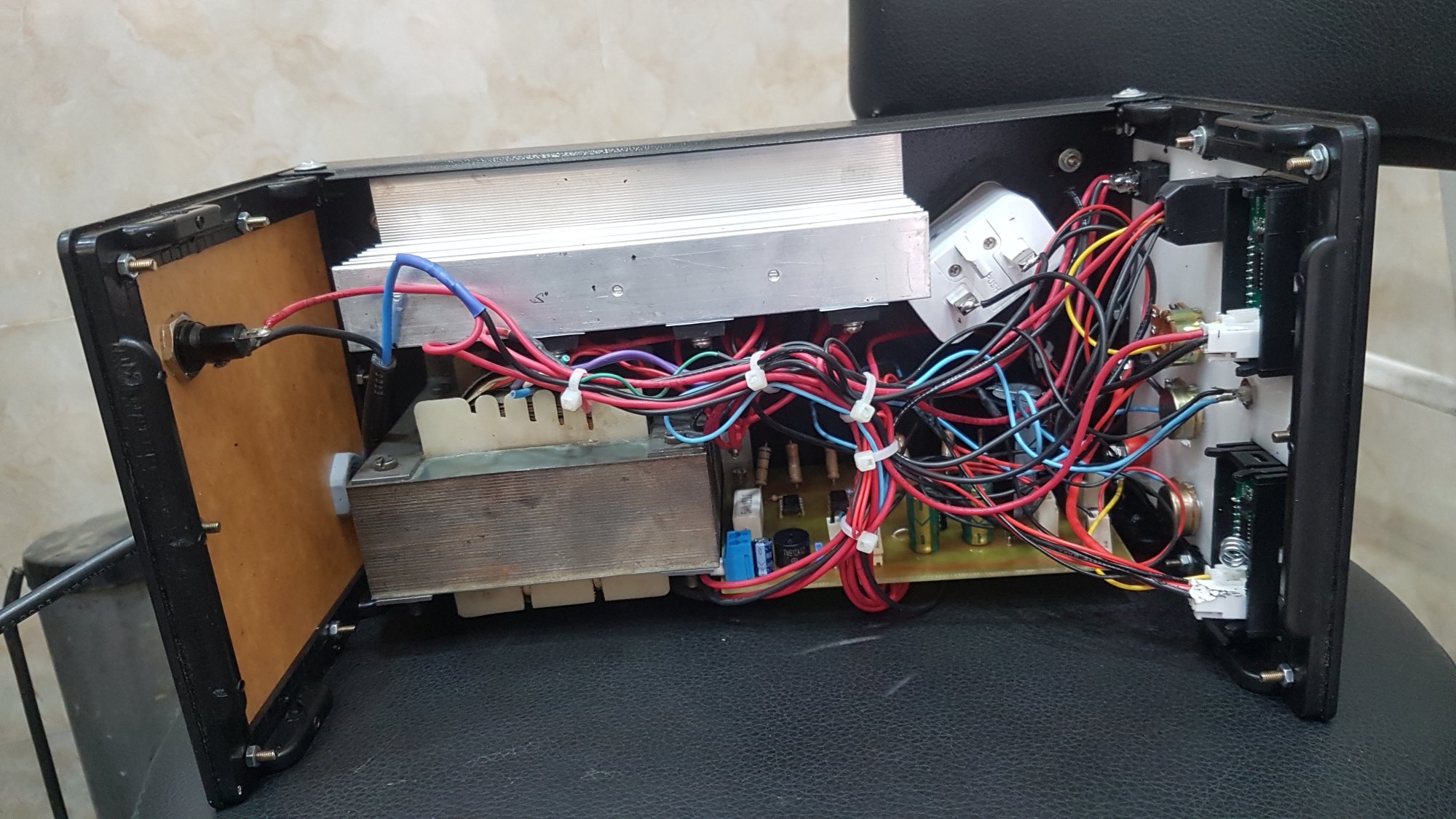

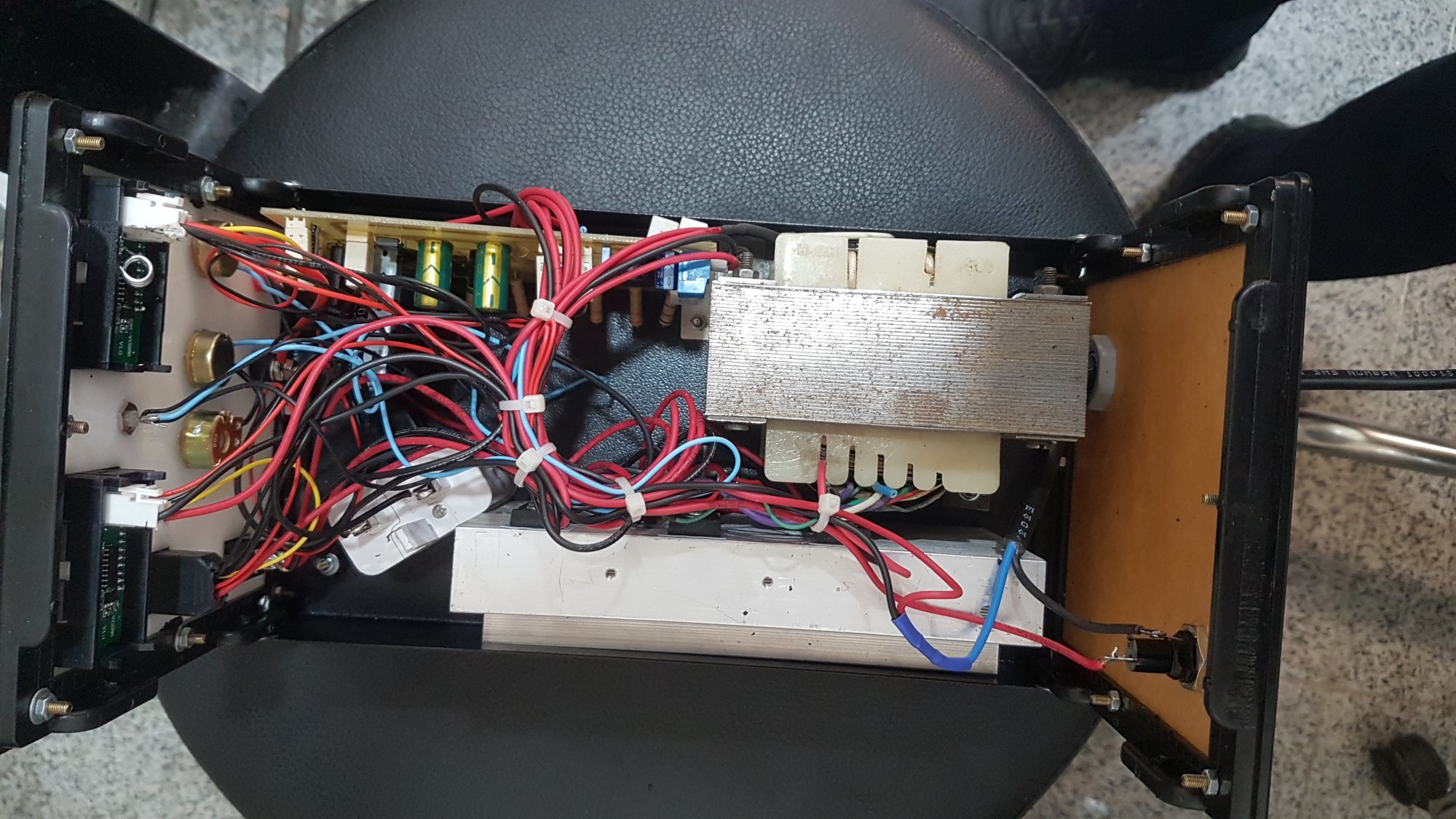

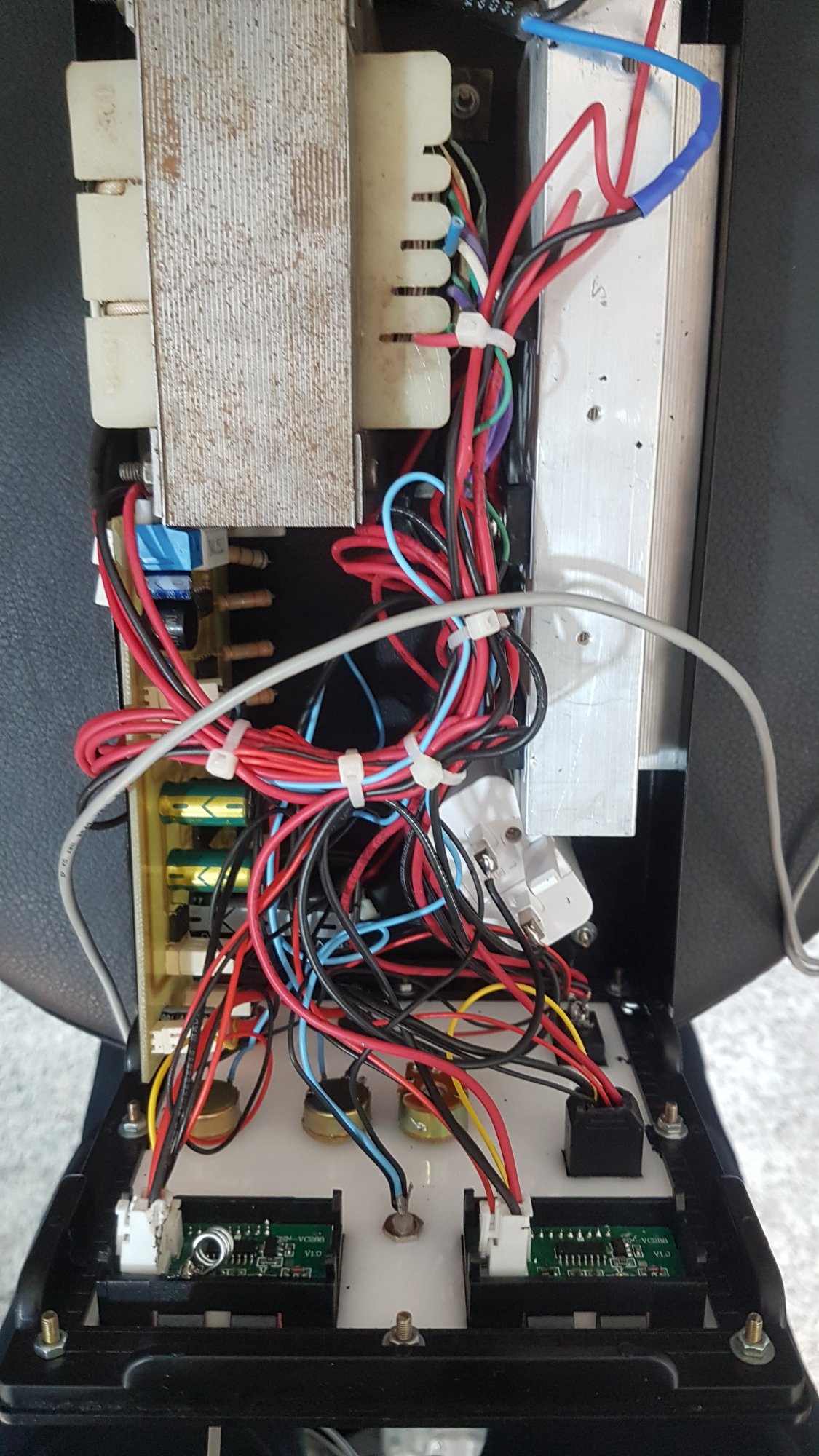

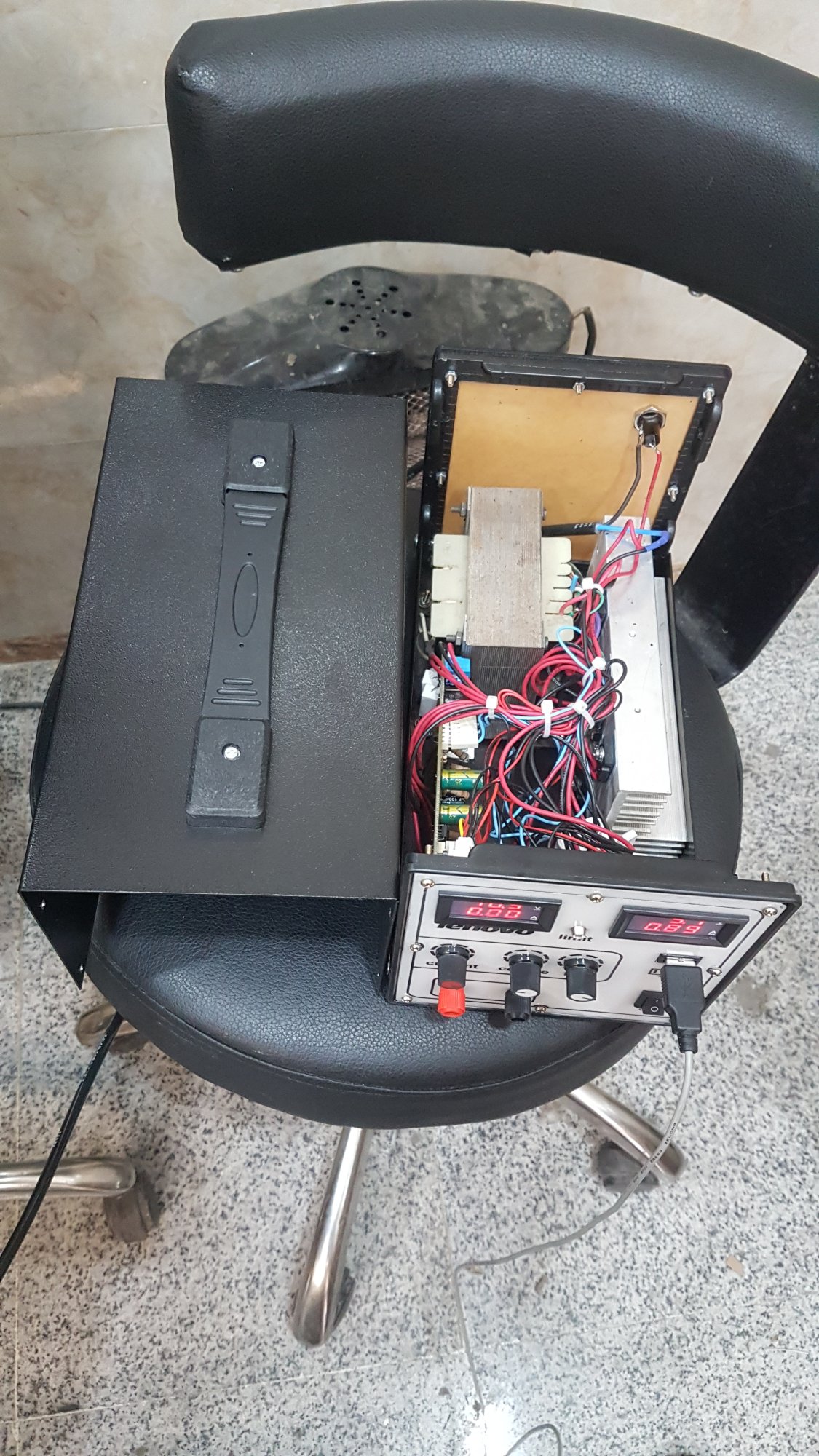

yones8051 کاربر vip کاربر 2018-12-19 101 403 35 2023-10-16 #7 داخل منبع تغذیه....... پیوست‌ها 20231016_081051.jpg 420 کیلوبایت بازدیدها: 56 20231016_081047.jpg 450.4 کیلوبایت بازدیدها: 54 20231016_081022.jpg 390.9 کیلوبایت بازدیدها: 58 20231016_081008.jpg 294.8 کیلوبایت بازدیدها: 59 20231016_080916.jpg 371.4 کیلوبایت بازدیدها: 55 20231016_080858.jpg 415.7 کیلوبایت بازدیدها: 67
