منبع تغذيه 24 ولتي 35 امپر

[gadraj]

با سلام :

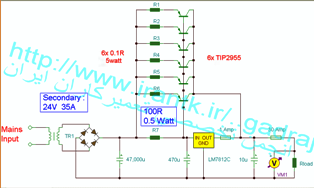

اين هم منبع تغذيه 24 ولتي از برق شهر با 35 امپر خروجي ترانزيستور هاي قدرت خروجي را با مارك عالي انتخاب و روي الومينيم نصب كنيد .
[hide] [/hide][hide][/hide][hide]مشاهده فایل‌پیوست 12v30a.rar[/hide]
با تشكر .
موفق باشيد .



[rasoulianhm]

ببخشید مقدار ترانس ورودی چقدره باتشکر از زحمات شما



[gadraj]

ببخشید مقدار ترانس ورودی چقدره باتشکر از زحمات شما

با سلام :
دوست عزيز توضيح در شكل اورده شده است 220 /24v =35A
با تشكر /
موفق باشيد .



[tehran311]

آقا این مدار ترانس نداره ؟ اون چیزی که توی عکس دیده میشه اینه که یک برق ac توسط پل دیود تبدیل به dc شده و بعد از ماسفیت tip وارد یک رگولاتور 12 ولتی شده و در خروجی هم سیمهای + و - به یک ولت متر وصل شده -

حالا این برق ac چند ولت هست ؟
و اگر 220 ولت شهری است چطور بدون ترانس و سیم پیچ کاهش یافته است ؟
ولتاژی که ولتمتر آخر مدار در خروجی نشان میدهد چقدر است ؟
وضعیت ایزولاسیون چطور است و خطر برق گرفتگی در خروجی مدار چقدر است ؟

شما همچین مداری رو میزاری اینجا و هیچ توضیحی هم نمیدی ، نمیگی یک تازه کار اینو میسازه و خودشو به مردن میده و با برق جزقاله میشه ؟؟؟؟؟؟؟؟؟؟
/b]



[gadraj]

آقا این مدار ترانس نداره ؟ اون چیزی که توی عکس دیده میشه اینه که یک برق ac توسط پل دیود تبدیل به dc شده و بعد از ماسفیت tip وارد یک رگولاتور 12 ولتی شده و در خروجی هم سیمهای + و - به یک ولت متر وصل شده -

حالا این برق ac چند ولت هست ؟
و اگر 220 ولت شهری است چطور بدون ترانس و سیم پیچ کاهش یافته است ؟
ولتاژی که ولتمتر آخر مدار در خروجی نشان میدهد چقدر است ؟
وضعیت ایزولاسیون چطور است و خطر برق گرفتگی در خروجی مدار چقدر است ؟

شما همچین مداری رو میزاری اینجا و هیچ توضیحی هم نمیدی ، نمیگی یک تازه کار اینو میسازه و خودشو به مردن میده و با برق جزقاله میشه ؟؟؟؟؟؟؟؟؟؟
/b]

با سلام :
دوست عزيز اولا احتمالا شما فايل را ناقص دانلود كرده ايد وگرنه همونطور كه در پست قبلي اشاره كرده ام و در نقشه نيز كاملا مشخص هستش ورودي مدار شامل يك ترانس 220 به 24 ولت با 35 امپر ميباشد و توضيحات كافي روي نقشه موجود ميباشد .{تكراري ان قسمت از ورودي مدار را كه از همون نقشه برگرفته شده (كوچك شده ) توي همين تاپيك مشاهده ميكنيد } .
دوم اينكه قرار نيست هر كسي كه از برق و الكترونيك و موارد مورد اشاره شما اطلاعي ندارد دست بكار شود و خودش را در معرض خطرات قرار دهد تو اين سايت افرادي بايد وارد تاپيكها شود كه اهل فن و حداقلش مراحل اموزشهاي اوليه را گذرانده باشد تا بقول شما جزغاله نشود و.....
به هر حال افراديكه اصول اوليه و اموزشهاي مبتدي را ندارند ابتدا به بخش اموزش و تاپيك اموزش گام به گام .... در همين سايت مراجعه و با مطالعه و حضورذهني اماده از ساير امكانات سايت استفاده كنند .
موفق باشيد .



[ahmad pashae]

یکی به این آقا بگه آخه کسی که الکترونیک 1 رو که حداقله پاس نکرده رو چه به ساخت منبع تغذیه!!!!!!!!!!!!
ایراد بنی اسراییلی از زحمات gardaj نگیرید



[استاد]

سلام دوستان ایرانتیکی
دوست گرامی اون اولی یک اشتباه لپی کرد اما شما درست نیست معلومات الکترونیک یک خودتان را به رخش بکشید من مهندسان زیادی را دیده ام که خروار خروار ازاین الکترونیک های 1 راکه شما فرمودید راپاس کرده اند اما درمقام عمل تست یک ترانزیستور ساده رو هم بلد نیستند برعکسش رو هم دیده ام طرف با مدرک زیر دیپلم ؟ آنقدراطلاعات الکترونیکی وتجربی بالایی دارد که من وشما رو که الکترونیک1 روپاس کردیم رو توی جیبش میکنه باهم مهربون تر باشیم بقولی ایرانتیکی باشیم



[bluejob]

باتشکر

در پاورها مسائل بسیار بسیار زیادی مطرح است از جمله تلفات EMI راندمان efficiency ، بررسی انواع نویز و ریپل (حتی نویز صوتی و..) انواع حفاظت ها و....
چه خوبه که طرح ها آنالیز بشوند و معایب و محاسن اون چه بصورت تئوریک و علمی و چه عملی دربیان و در آخر در صورت امکان PCB اون حتی تو فروشگاه قرار بگیره که اگر کسی قصد ساخت اون رو داشت بسادگی در اختیارش قرار بگیره و...
البته اصلا منظور من این نیست همه این کارها رو یک نفر انجام بده و یک راحت الحلقوم باشد برای...


نظر شخصی بنده در این مورد:

معایب:
در این طرح با توجه به رنج بالای جریان و توان خروجی و استفاده از روش رگولاتور خطی آنالوگ و... به هیچ عنوان این مدل چه از نظر راندمان میزان تلفات(در ترانس و ترانزیستورها) میزان خطا(بشدت تایع حرارت و جریان خروجی و پارامترهای محیطی است) واز همه مهتر از نظر هزینه (هزینه ساخت فقط ترانس این مدار برابر است با چند پاور آماده شده 12 ولت است) و... باطبع مناسب برای این رنج جریان نیست


محاسن :
یکی از سریعترین روش های ساخت یک رگولاتور ولتاژ با تنوع رنج ولتاژ (با استفاده از 78xx مختلف) با قیمت کم اما در جریان های نه خیلی بالا و..

شرح مختصر مدار:
رگولاسیون در این مدار به روش خطی و توسط آی سی رگولاتور مشهور 78xx است
با توجه به محدودیت جریان رگولاتور 78xx در طیف 1 آمپر (بر اساس نوع رگولاتور متغیر است) در جریان های بالاتر از این حد ، ترانزیستور های قدرت توسط "افت ولتاژ" بر روی مقاومت R7 ایجاد می شود به حالت روشن در می آیند...و با افزایش جریان خروجی به طبع جریان بیس ترانزیستورهای قدرت نیز بالاتر رفته و جریان خروجی بیشتری به مدار تزریق می نمایند و... این مقاومت از رابطه w=V*I=R*I^2 قابل محاسبه است
نکته:
با توجه به تفاوت های فاحش در خروجی جریان رگولاتور 78xx موجود در بازار و نیز میزان متغیر بودن ولتاژ فوروارد ترانزیستورهای قدرت.. نیاز به کالیبراسیون می باشد و این عمل توسط تغییر مقاوت R7 صورت می گیرد

پیشنهاد جایگزین :
-اگر در این جریان قصد ساخت مدار دارید به صرفه ترین و بهترین روش مدارهای سوئیج مد است که در همین سایت هم موجود است
- استفاده از پاور کامپیوتر مرقوب
