سوال: مقاومت 22 اهم در ای سی 1117 در مودم ASUS

[امین محمدی]

با سلام
یک عدد مودم با برند ASUS دستم رسیده

پایه شماره یک و دو ای سی مقدار 22 اهم می دهد و یک عدد مقاومت مابین این دو پایه است که بیرون مدار هم 22 اهم است

ایا مقدار این مقاومت در این سری یعنی LD1117AL میتواند صحیح باشد واقعیتش تا الان من مقدار 120 اهم به پایین ندیده بودم

جای سوال است اگر امکان دارد راهنمایی فرمایید
شماره ای سی U610 به شماره فنی LD1117AL
شماره مقاومت R618 اما مقدار مشخص نیست



[امین محمدی]

و یک درخواست که اگر امکان دارد برای این مدل فایل فلش را هم بگذارید
ASUS مدل DSL-N10



[امین محمدی]

جریان کاری فعلی مودم 360 میلی امپر است و هیچ چراغی هم روشن نمیشه
ولتاژ کاری روی پایه های خازن ها وجود دارد 3.3 ولت 1.8 ولت 1.24 ولت
روی ای سی یاده شده هم 6.85 ولت وجود دارد



[Service Manual]

درود بر شما

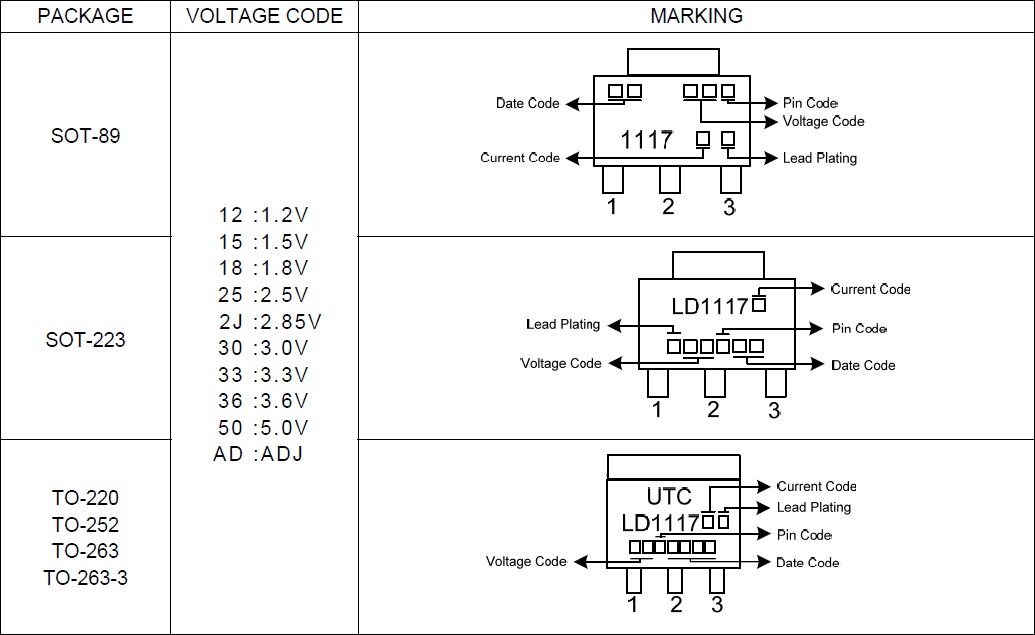

آی سی با پکیج SOT-223 را ببنید که در قسمت Voltage Code ولتاژش چقدر هست ؟

حالا یا از روی کد آی سی یا با گرفتن ولتاژ خروجی آی سی با ولت متر



[امین محمدی]

سلام
در خروجی

ای سی یاده شده 6.85 ولت وجود دارد که پایه 2 می باشد​
