مشکل پاور MiKroTIK sxt/sxtg 5hpnd

[سای را]

سلام و روز بخیر . Router Sxtg 5hpnd زمانی که آمد همه چراغ ها باهم روشن خاموش میشد. تست کردم آی سی 5526 تغذی U1مشکل داشت تعویض کردم . تمام قطعات تست کردم سالم هستند الان چراغ ها روشن خاموش دیگر نمی شوند ولی مودم روشن میشه دوتا از چراغ های آنتن خاموش و چراغ پاور خاموش ولی چراغ های دیگر روشن هستند . چندین بار تست کردم قطعات برد سالم بنطر میاد



[سای را]

فیلم ازوضیعت دستگاه دوستان توجه کنید با هربار روشن خاموش کردن وضیعت چراغ هارو . چراغ پاورم کامل خاموش هست



[infoshinfo]

سلام
هنوز موفق به دیدن فیلم نشدم؛ اما میشه بفرمایید با کابل شبکه می‌تونید به دستگاه وصل بشید؟
و آیا اساسا IP لینک رو روی رایانه می‌تونید ببینید؟



[سای را]

سلام خیر .



[infoshinfo]

سلام خیر .

یکی از شایعترین مشکلات لینکهای میکروتیک خصوصا 5hpnd، سوختن آیسی LAN هست. (اگر اشتباه نکنم شماره آیسی AR8033-AL1A است)

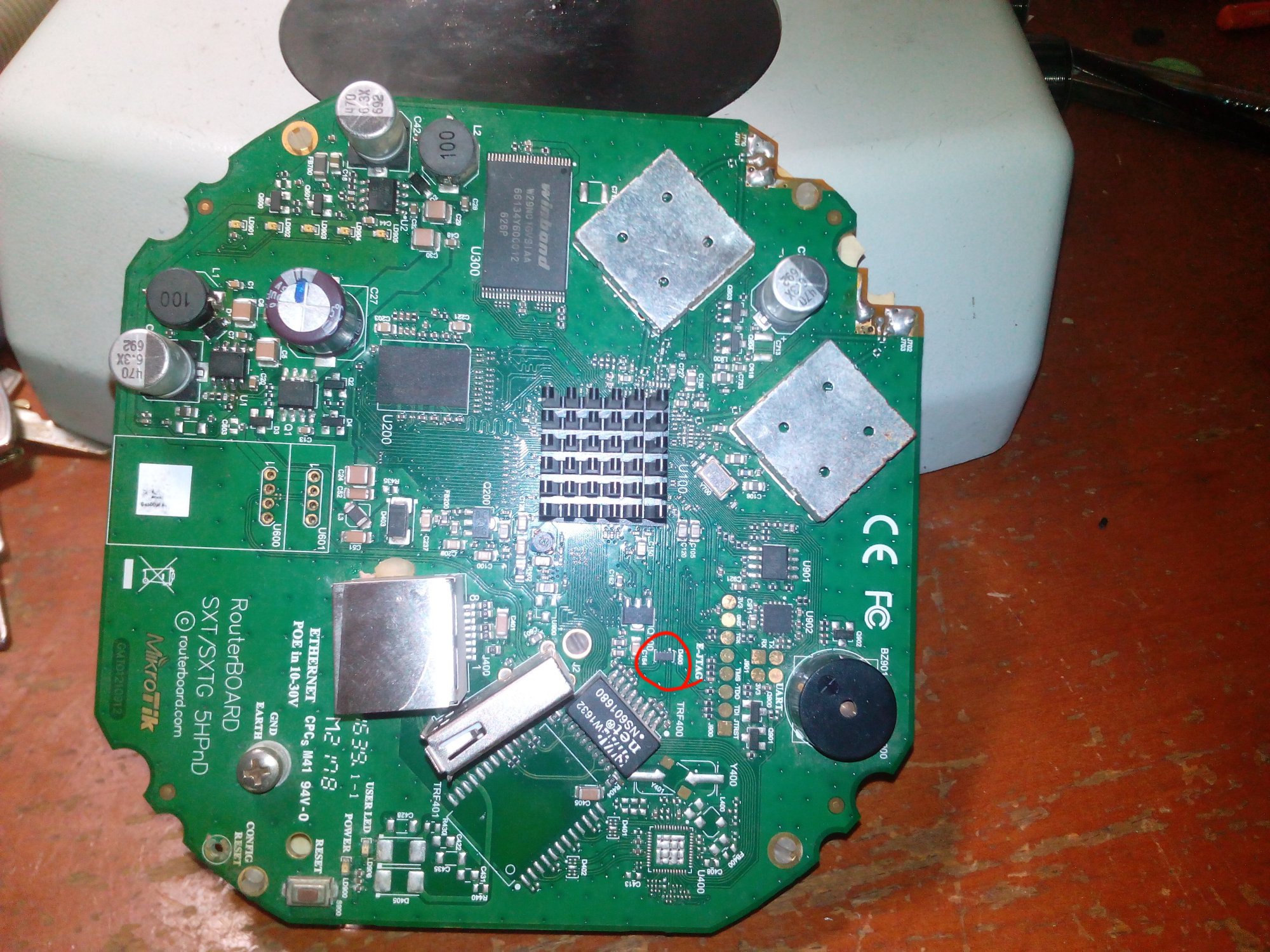

پیشنهاد میشه قبل از چک این آیسی، دیود اری با لوکیشن D400 (فکر کنم L15ESDL5V0NA-4 هست) و در تصویر زیر مشخص کردم رو بر اساس دیتاشیت چک کنید و از سلامتش مطمئن بشید. بعد اگر آیسی LAN رو دارید تعویض و یا اگر لینک دیگه‌ای دم دست دارید، آیسی اونو جابجا کنید تا از سلامتش مطمئن بشید.

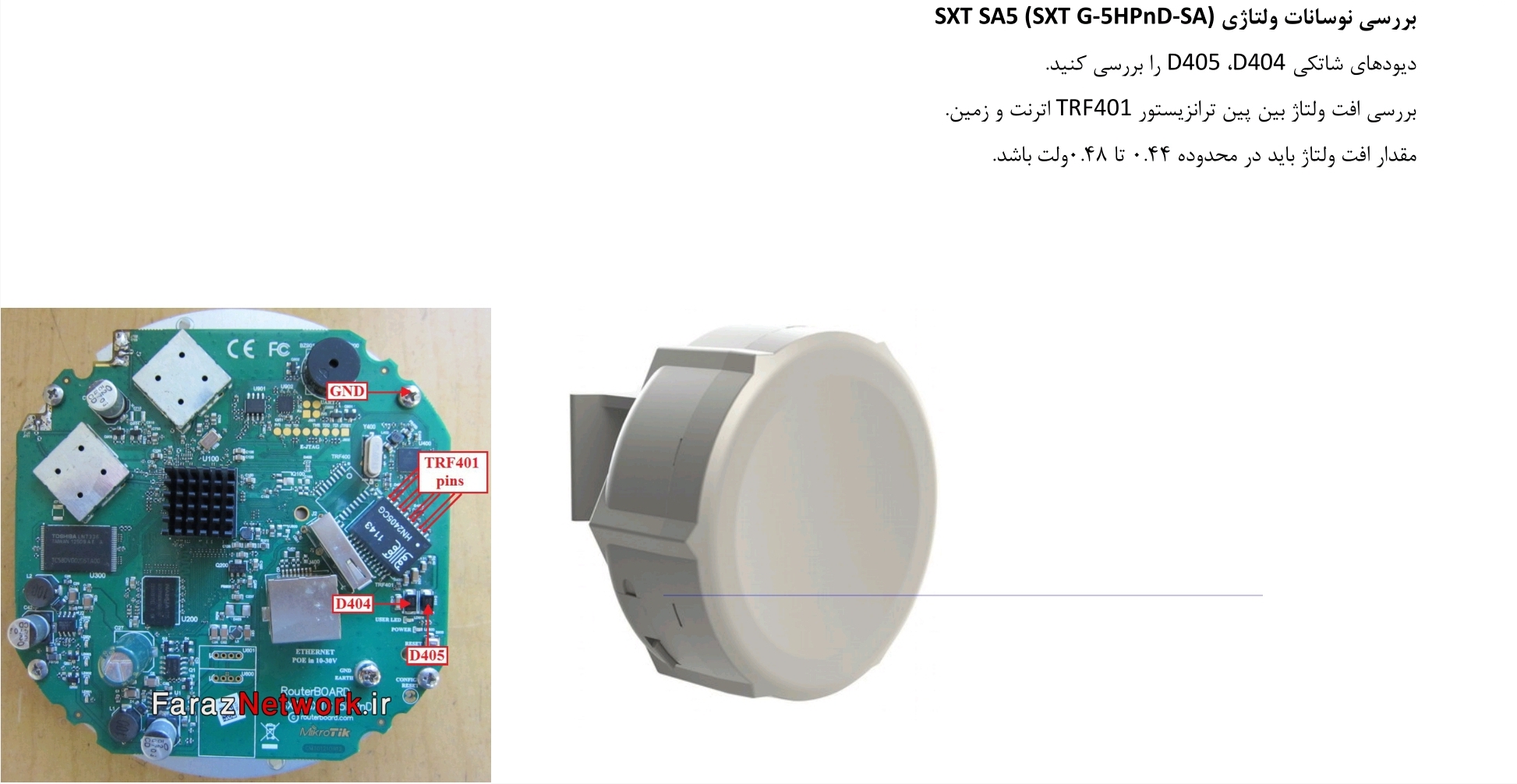

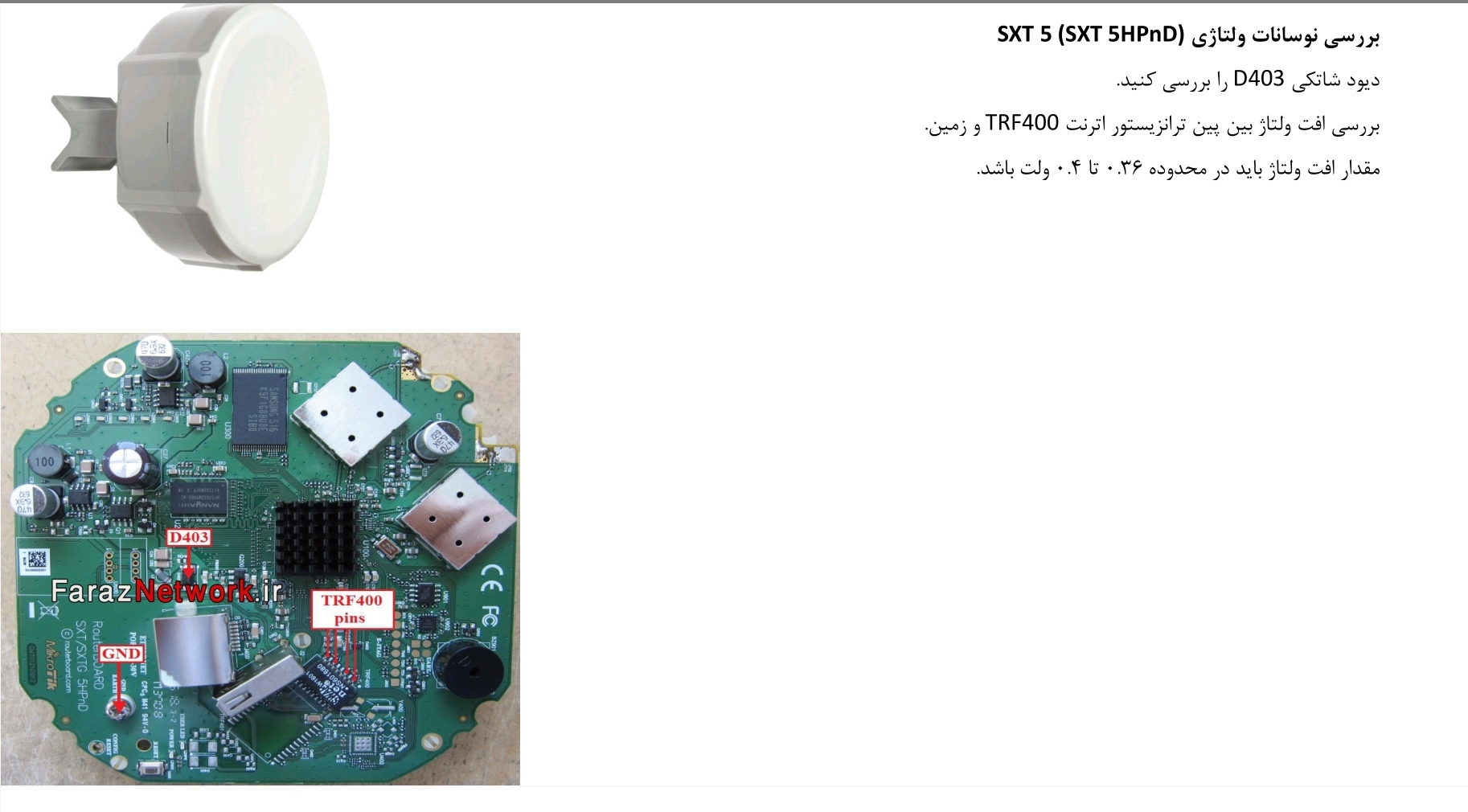

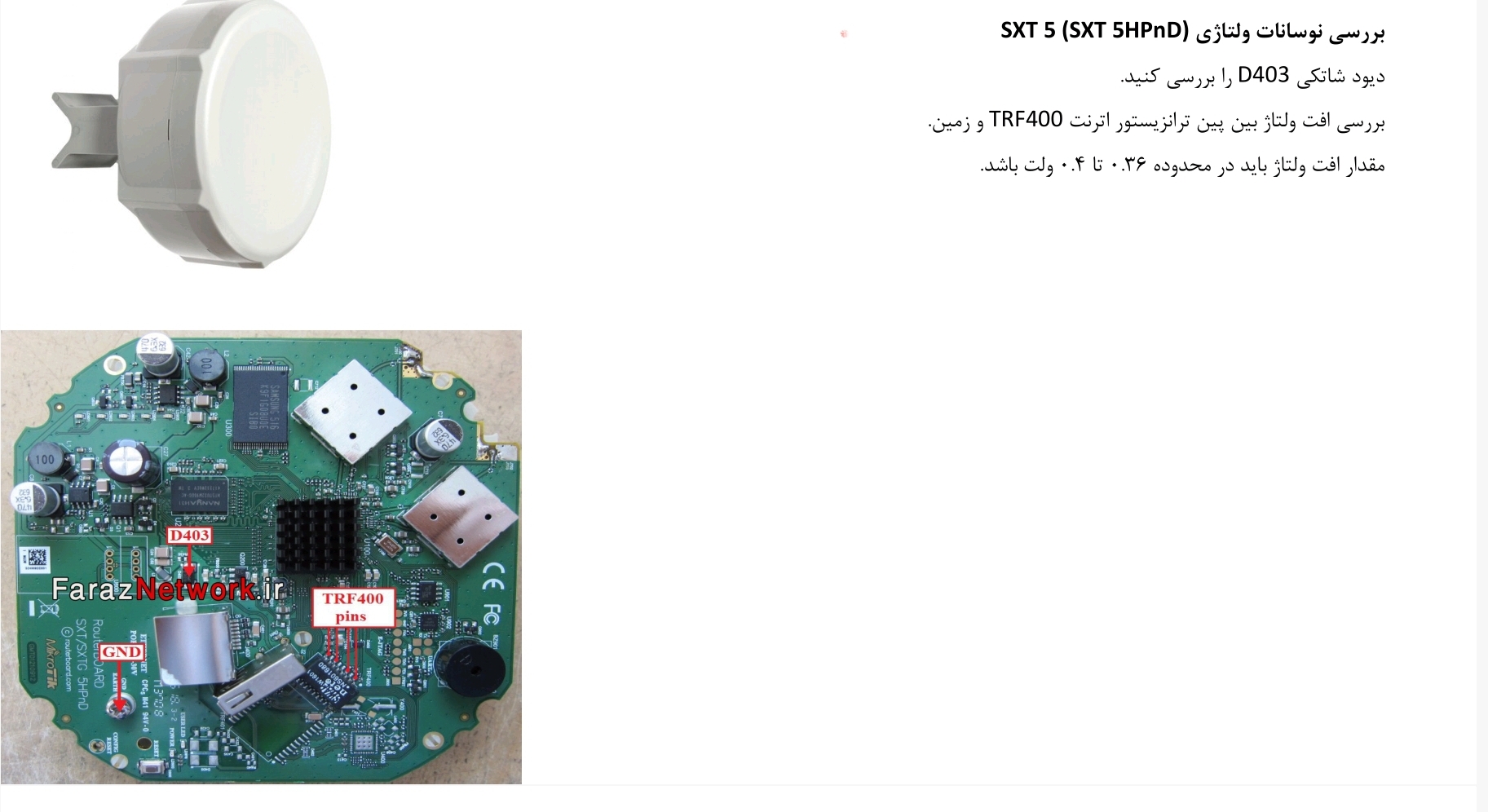

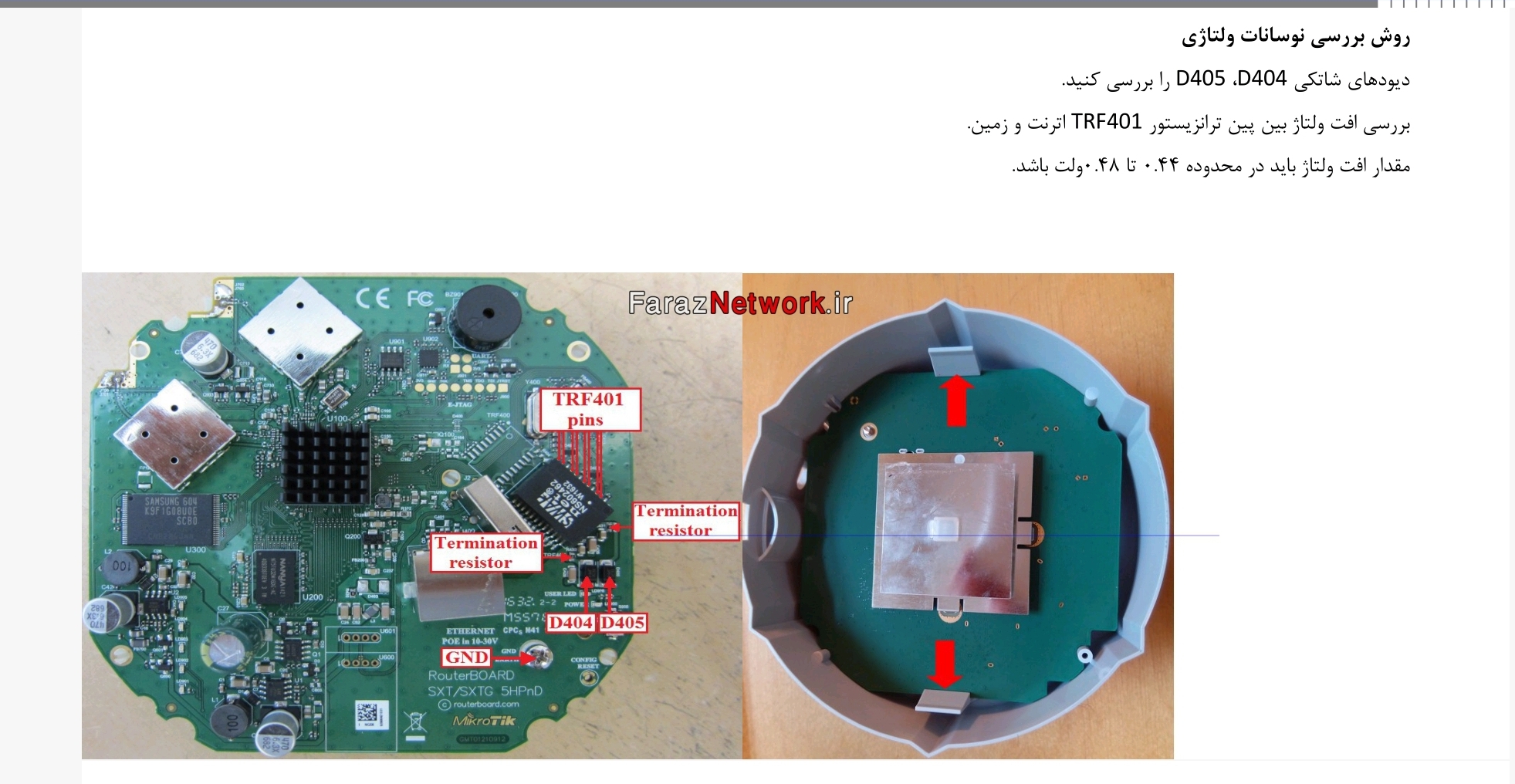

ضمن اینکه چک موارد درج شده در تصاویر ذیل هم بی ضرر نیست. البته به پسوند مدل هم توجه کنید.



[سای را]

درود
D400 از هردوسمت راه میده
D403سالم هست درتست درولتاژ گیریم ولتاژ کامل هست
TRF400روی پایه ها میشه گفت 2 ولت موجود هست



[infoshinfo]

D400 از هردوسمت راه میده

سلام
دلیل راه دادن D400 اینه که ارتباط پایه‌های ۱ و ۲ و ۳ و همچنین ۶ و ۷ و ۸ از طریق سیم‌پیچ داخلی Lan transformer بهم مرتبط هست. لذا برای اطمینان از سلامت این دیود آری می‌بایست اونو از روی برد خارج و با توجه به دیتاشیت، از طریق تست دیود اهمتر بررسی انجام بشه.



[سای را]

سلام صبح بخیر یعنی مشکل این دستگاه از قسمت شبکه هست ؟ پک دیود خارج کنم یا TRF400



[سای را]

دیتاشیت ندارم تست پایه ها مثل دیود هست یعنی از ایک سمت راه بده یک سمت نه



[infoshinfo]

دیتاشیت ندارم تست پایه ها مثل دیود هست یعنی از ایک سمت راه بده یک سمت نه

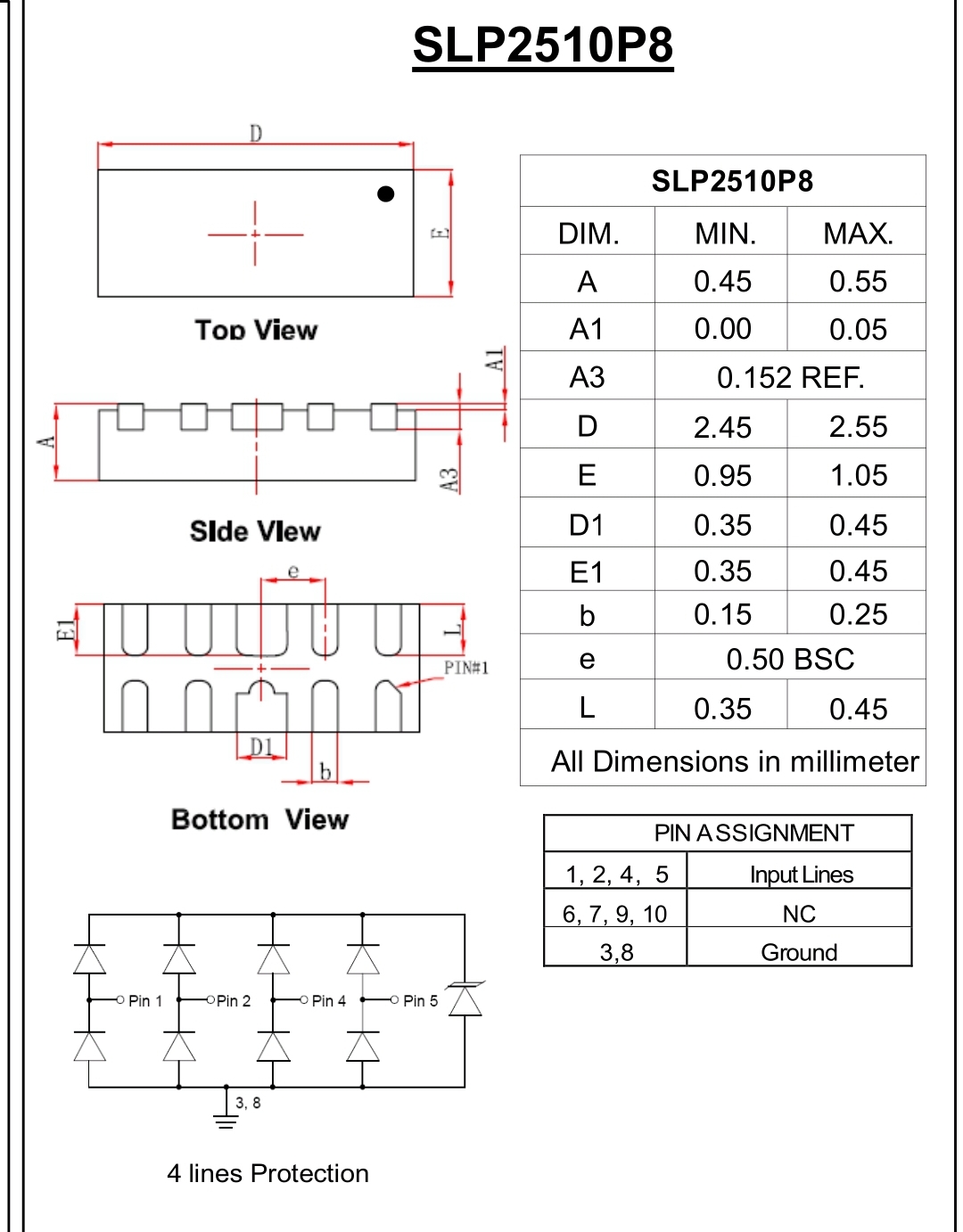

سلام فقط دیود D400 رو از مدار خارج و بر اساس تصویر زیر تست کنید. (دیود با پارت نامبر L15ESDL5V0NA-4) توجه داشته باشید که پایه های ۶ و ۷ و ۹ و ۱۰ به هیچ جا وصل نیست. NC هست.
