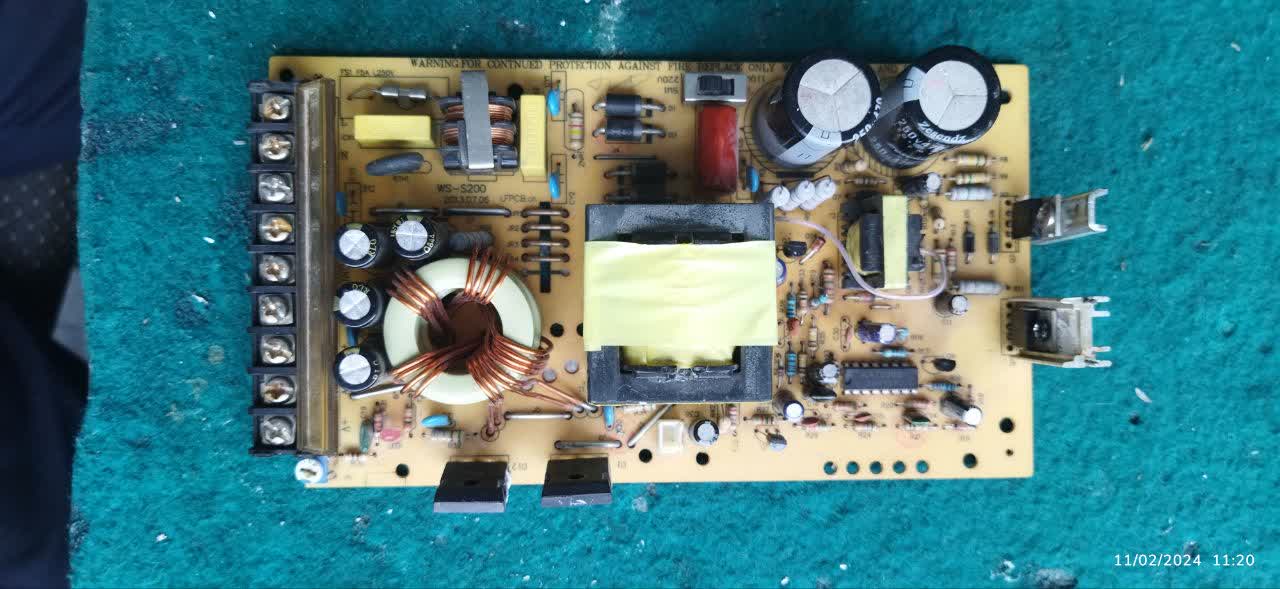

درود. در منابع تغذیه سوئیچینگ دو ترانزیستوری ِ دارای ترانس پالس در بیشتر مواقع از دو ترانزیستور منفی MJE13007A در پکیج TO-220 استفاده میشه. اگر همانطور که همکار گرامی در پست قبلی توضیح دادند، پتانسیومتر تنظیم ولتاژ خروجی (خرابیش مهمترین علت ِ کاهش غیر عادی ولتاژ و ایجاد نویز در چاپر اصلی هست) و خازن های کوچک 50 ولتی بخش گرم رو عوض کردین و درست نشده بهتره ترانزیستورهای کوچک و دیودها و مقاومت های کم اهم بخش گرم رو هم با بیرون آوردن از مدار دقیق با مولتی متر و تستر T4 چک کنین. خرابی یک یا چند(چهار عدد با هم موازی هستند) خازن الکترولیت خروجی بخش سرد(با وجودی که ظاهرشون سالمه) هم ممکنه دلیل کاهش ولتاژ باشه. در موارد خیلی کم هم احتمال خرابی آی سی کنترلر TL494 یا KA7500 هست.
hFE دو ترانزیستور 13007 باید حدود 20 باشه نه خیلی کمتر و نه خیلی بیشتر. ولتاژ روی خازن های صافی ولتاژ بالای بعد از پل دیود هم باید مشابه و بسیار نزدیک به هم باشه (حدود 150 ولت) در غیر این صورت نشان دهنده ایراد خازنی هست و باید بعد از جدا کردن از روی بورد و دشارژ، آنها را توسط تستر T4 از لحاظ ظرفیت بر حسب میکرو فاراد و همچنین مقاومت سری معادل ESR چک کنید.
ویدئوی پیوستی در
این مطلب رو که قبلا گذاشتم ببینید، احتمالا مفید باشه.
در
این ویدئو هم استاد درویشی نحوه عیب یابی چنین مشکلی را توضیح دادند.
این ویدئوهای جدید تسلا الکترونیک (
زمین سرد) و (
تست گرم) در یوتیوب هم به احتمال زیاد مفید خواهند بود.
