مشکل: مشکل نداشتن خروجی در اینورتر / مبدل ۱۲ به ۲۲۰ ولت 1000 وات

[Parsa2309]

با احترام
این مبدل ۱۰۰۰ وات که برای تعمیر اومده ، یک خازن 68 میکرو 400 ولتی ترکیده داشت که تعویض شد . در حال حاضر با وصل کردن ورودی ، چراغ قرمز با تگ FU چشمک زن هستش ، آلارم میزنه ، فن دستگاه سرعتش کم و زیاد میشه و با وصل کردن لامپ LED ۹ وات ، هر چند ثانیه چشمک میزنه ‌.
ماسفتها رو یک تست همینجوری زدم ، شورتی نداشت .۴ تا ماسفت هم داره که بدون شماره هستش و ۷ ماسفت بعدی 3205 هستند .اگه دوستان ، راهنمایی اجمالی هم داشته باشند ممنون میشم.
سپاس



[PARSA1395]

با سلام
اون چهار ماسفت که فرمودید شماره نداره
معمولا irf740 یا irf825 می باشد
احتمالا یک یا چندتا از ماسفت ها مشکل دارد
بیرون از مدار چک کنید



[ekj]

سلام خدمت همکاران گرامی
اینورتر 1500 وات مشکل نداشتن خروجی 220 البته خروجی usb کار میکند لطفا راهنمایی کنید



[ekj]

عکس اینورتر



[هادی صوت]

با احترام
این مبدل ۱۰۰۰ وات که برای تعمیر اومده ، یک خازن 68 میکرو 400 ولتی ترکیده داشت که تعویض شد . در حال حاضر با وصل کردن ورودی ، چراغ قرمز با تگ FU چشمک زن هستش ، آلارم میزنه ، فن دستگاه سرعتش کم و زیاد میشه و با وصل کردن لامپ LED ۹ وات ، هر چند ثانیه چشمک میزنه ‌.
ماسفتها رو یک تست همینجوری زدم ، شورتی نداشت .۴ تا ماسفت هم داره که بدون شماره هستش و ۷ ماسفت بعدی 3205 هستند .اگه دوستان ، راهنمایی اجمالی هم داشته باشند ممنون میشم.
سپاس

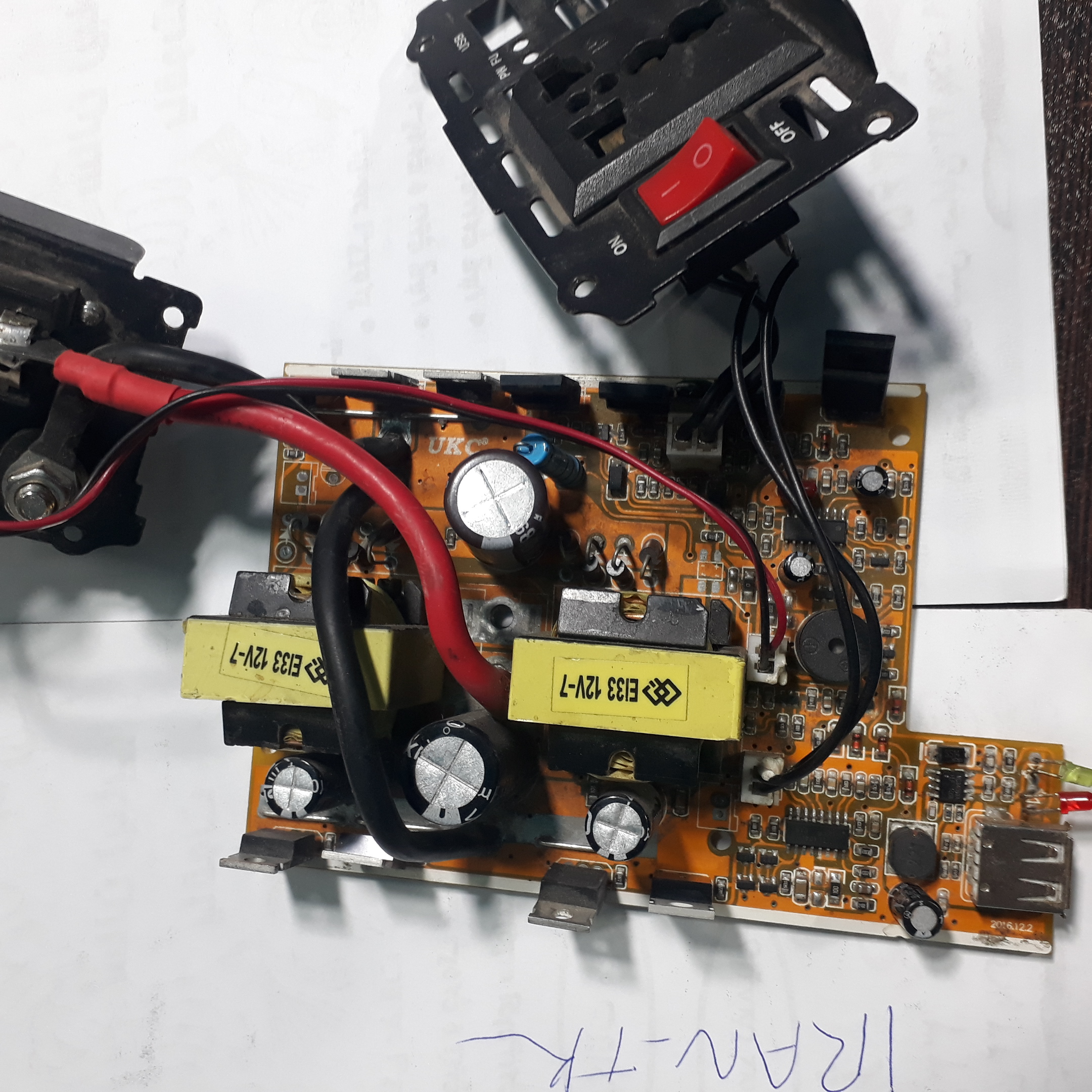

مشاهده فایل‌پیوست 172235

سلام‌و‌عرض‌ادب،خدمت شما وهمه‌همکاران‌عزیزو‌مدیریت محترم انجمن.....
دوست عزیز‌اگر همه ماسفت‌هاسالم هستن‌ودرورودی‌۱۲ولت‌بدون بار روی تغذیه باید۵۰۰ تا ۶۰۰ میلی آمپر آمپرمتر نشون.بده‌،اگراین مقدارجریان‌کشی‌زیادتر است‌وهنگام روشن و‌خاموش‌شدن ال ای دی قرمز ،دستگاه جریان گشی
دارد،هنوز درقسمت اینورتور(ورودی اولیه ساخت ۲۲۰ولت،)مشکل دارید ،اما اگر لامب ۲۲۰ولت یخچال‌روی خازن‌های ۴۰۰ولتی روشن میشه .مشکل شما در خورجی وتبدیل ولتاژ DC ‌به AC است،وساخت ۵۰ هرتز نکته مهم اینجاست.....دو‌عددترانزیستور‌به شماره‌ی A44وجود دارد که باید تعویض بشه وA منفی است A92هم جاش میخوره.چک بفرمایید.موفق و سالم باشید.



[javad313]

سلام
فن وusb هر دو از 12 ورودی تغذیه می کنند یکی مستقیم یکی با رگولاتور 05



[Amin.no]

سلام‌و‌عرض‌ادب،خدمت شما وهمه‌همکاران‌عزیزو‌مدیریت محترم انجمن.....
دوست عزیز‌اگر همه ماسفت‌هاسالم هستن‌ودرورودی‌۱۲ولت‌بدون بار روی تغذیه باید۵۰۰ تا ۶۰۰ میلی آمپر آمپرمتر نشون.بده‌،اگراین مقدارجریان‌کشی‌زیادتر است‌وهنگام روشن و‌خاموش‌شدن ال ای دی قرمز ،دستگاه جریان گشی
دارد،هنوز درقسمت اینورتور(ورودی اولیه ساخت ۲۲۰ولت،)مشکل دارید ،اما اگر لامب ۲۲۰ولت یخچال‌روی خازن‌های ۴۰۰ولتی روشن میشه .مشکل شما در خورجی وتبدیل ولتاژ DC ‌به AC است،وساخت ۵۰ هرتز نکته مهم اینجاست.....دو‌عددترانزیستور‌به شماره‌ی A44وجود دارد که باید تعویض بشه وA منفی است A92هم جاش میخوره.چک بفرمایید.موفق و سالم باشید.

سلام مهندس جان
برخلاف بقیه ترانزیستور های سری A که غالبا مثبت میباشند این ترانزیستور A44 منفی بوده و A92 مثبت را نمیتوان بجای آن جایگزین کرد.



[HS13&86]

سلام مهندس جان
برخلاف بقیه ترانزیستور های سری A که غالبا مثبت میباشند این ترانزیستور A44 منفی بوده و A92 مثبت را نمیتوان بجای آن جایگزین کرد.

بله ، البته در اصل این ترانزیستور ها از سری MPSA هستن که به طور خلاصه A نوشته میشه.
