مشکل مدار فلزیاب

[Pedram1100]

درود دوستان ،مدار فلزیابی ظاهرا دست ساز برای تعمیر امده، مشکل دستگاه این است که زمانی که لوپ به دستگاه متصل میشه دستگاه ریست میشه و ال سی دی خاموش میشه و زمانی لوپ رو جدا میکنم دستگاه به حالت عادی برمیگرده ولتاژ 5 و 12 در مدار وجود داره و خروجی لوپ 12 ولت است وقطعا همگی تست شدن وسالم بودند لطفا راهنمایی کنید ممنون



[Pedram1100]

درود دوستان ،مدار فلزیابی ظاهرا دست ساز برای تعمیر امده، مشکل دستگاه این است که زمانی که لوپ به دستگاه متصل میشه دستگاه ریست میشه و ال سی دی خاموش میشه و زمانی لوپ رو جدا میکنم دستگاه به حالت عادی برمیگرده ولتاژ 5 و 12 در مدار وجود داره و خروجی لوپ 12 ولت است وقطعا همگی تست شدن وسالم بودند لطفا راهنمایی کنید ممنون



[parsadadashi]

درود دوستان ،مدار فلزیابی ظاهرا دست ساز برای تعمیر امده، مشکل دستگاه این است که زمانی که لوپ به دستگاه متصل میشه دستگاه ریست میشه و ال سی دی خاموش میشه و زمانی لوپ رو جدا میکنم دستگاه به حالت عادی برمیگرده ولتاژ 5 و 12 در مدار وجود داره و خروجی لوپ 12 ولت است وقطعا همگی تست شدن وسالم بودند لطفا راهنمایی کنید ممنون

درود
دستسازکه مطمئنادستسازه
اماشمامشخصات مفیدتری ازش ندادی مثلااسمش چیه یاقدرتش چقدربوده واصلاارزش تعمیرداره؟
لااقل عکسی ازقسمت جلوی پنل وایسی هایی که درش استفاده شده بگیرشایدبه این فلزیاب برخورده باشیم وتجربه ای برای راهنمایی داشته باشیم.



[Fusebit]

دستگاه چنسه



[Fusebit]

سوکت لوپ شما چند پینه?



[Pedram1100]

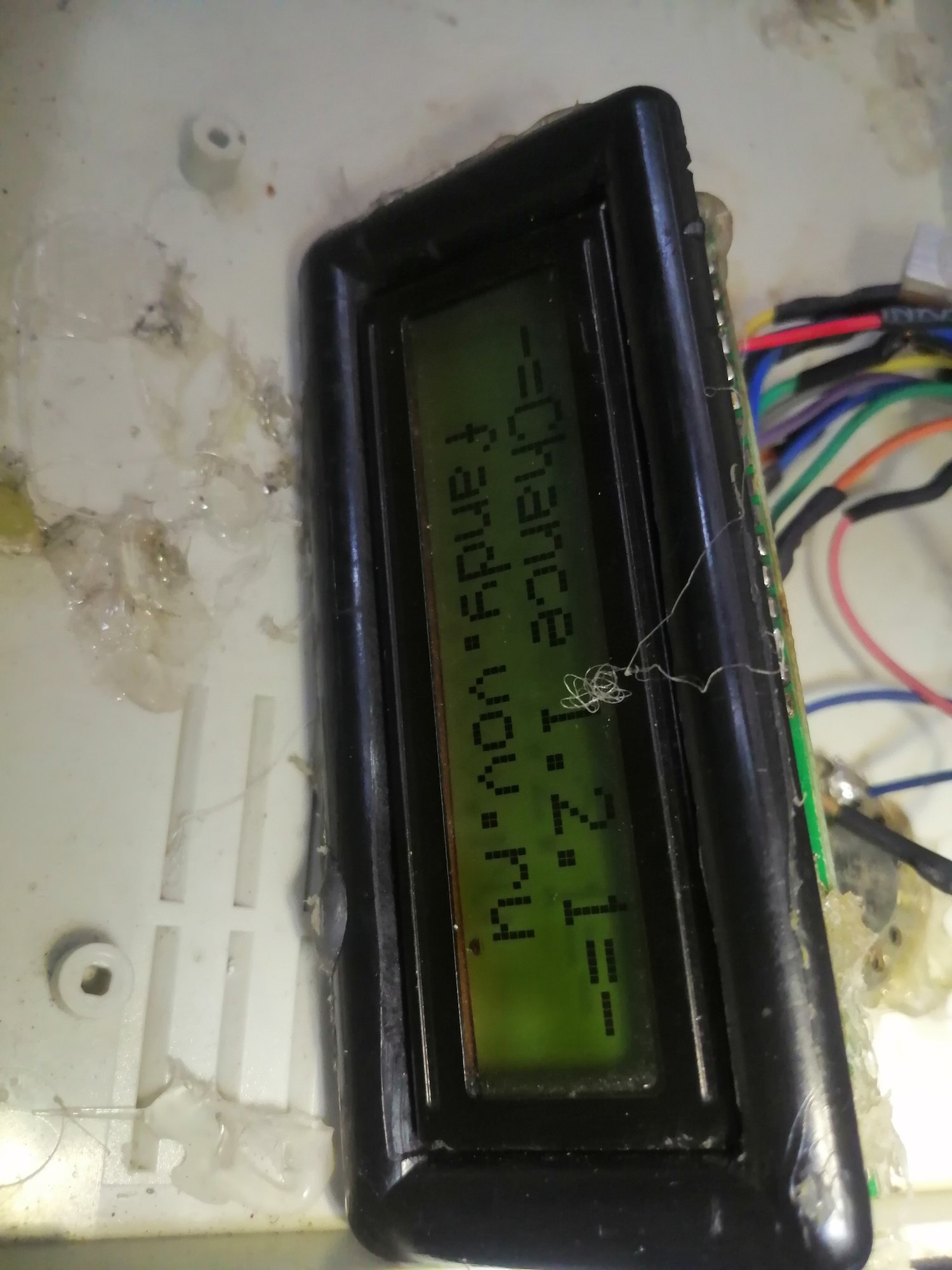

دوستان چیزی که روی ال سی هست دستگاه chance 1.2.1



[Pedram1100]

سوکت لوپ شما چند پینه?

سوکت نداره اتصال مسقیم روی برد بود



[Pedram1100]

درود
دستسازکه مطمئنادستسازه
اماشمامشخصات مفیدتری ازش ندادی مثلااسمش چیه یاقدرتش چقدربوده واصلاارزش تعمیرداره؟
لااقل عکسی ازقسمت جلوی پنل وایسی هایی که درش استفاده شده بگیرشایدبه این فلزیاب برخورده باشیم وتجربه ای برای راهنمایی داشته باشیم.

درود، عکس های بیشتری ارسال میکنم، از قدرتش اطلاعی ندارم، ایسی میکرو atmega8 هست ایسی اپ امپne5534



[masuodd55]

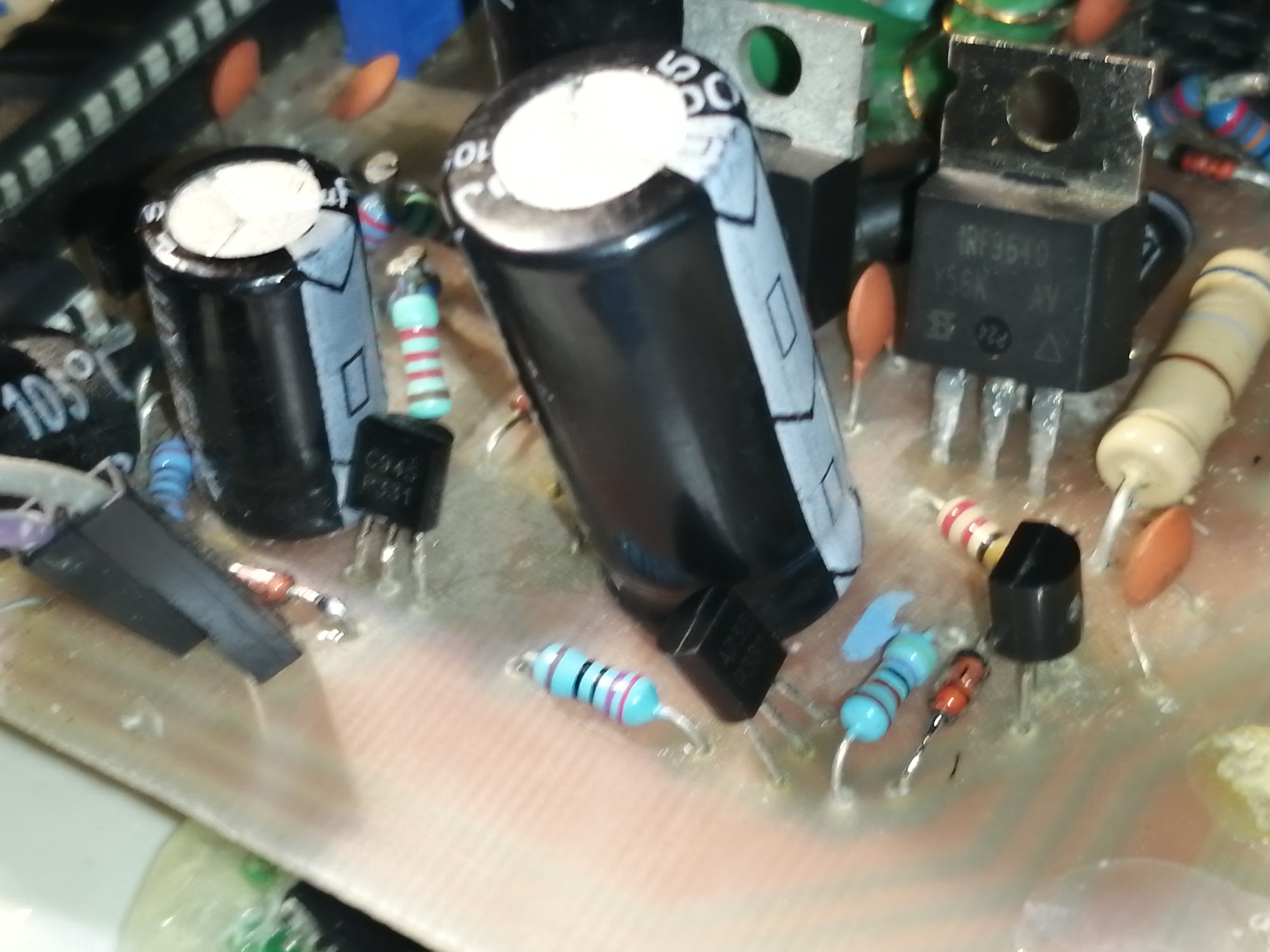

درود؛ همانطور که دوستان گفتند دستگاه چنس است و طراح اون روسی است؛ در بخش خروجی مدار که به لوپ وصل میشه دو ترانزیستور ماسفت هست این دو همراه با دیودهای که به ترانزیستور وصل هستند بررسی و تعویض کنید؛ دو ترانزیستور کوچک هم وجود داره که راه‌اندازی این ماسفت ها رو برعهده داره؛ که اگر خراب باشند ترانزیستور های ماسفت رو مدام در حالت روشن قرار میده و با اتصال لوپ ولتاژ رو بسیار کم میکنه و دستگاه خاموش میشه؛ همیشه سلامت قطعات با تست مشخص نمیشه ؛ و گاهی قطعات زیر بار و فشار خرابی یا نشتی پیدا میکنند؛ مطمئن شوید سیم‌پیچ لوپ اتصالی نکرده باشند؛ سیم رابط لوپ به دستگاه سالم و از داخل اتصالی نکرده باشد



[Pedram1100]

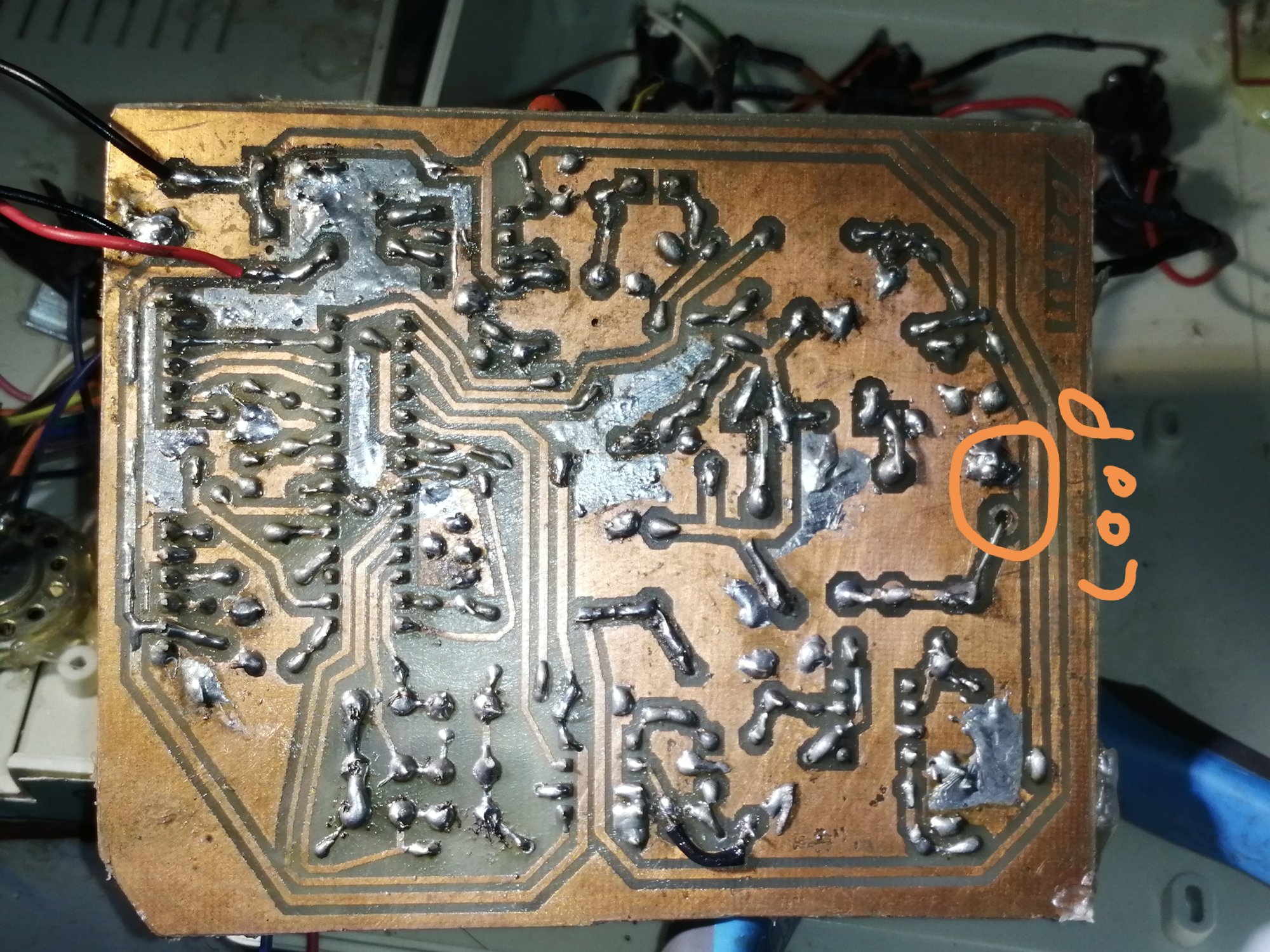

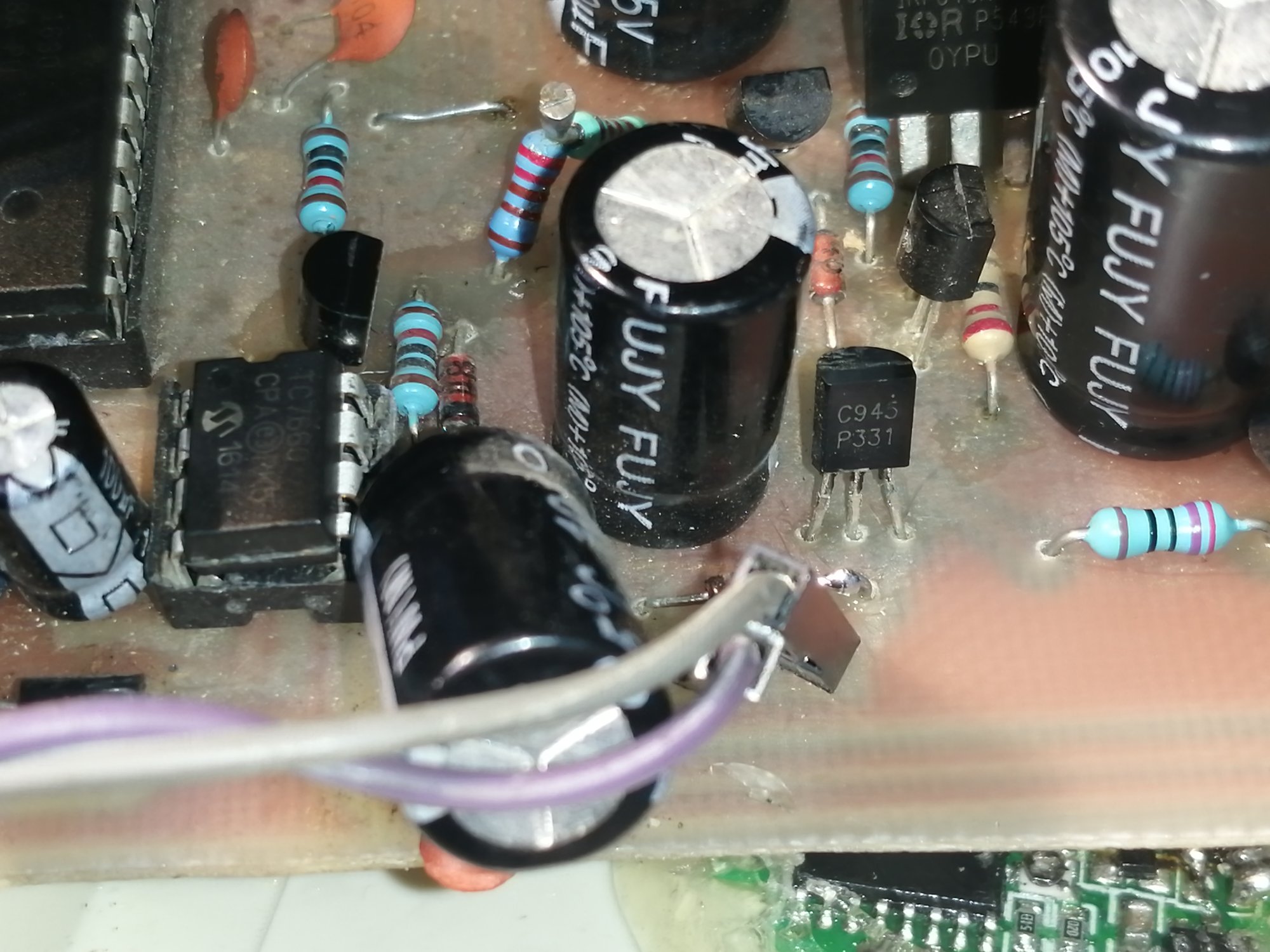

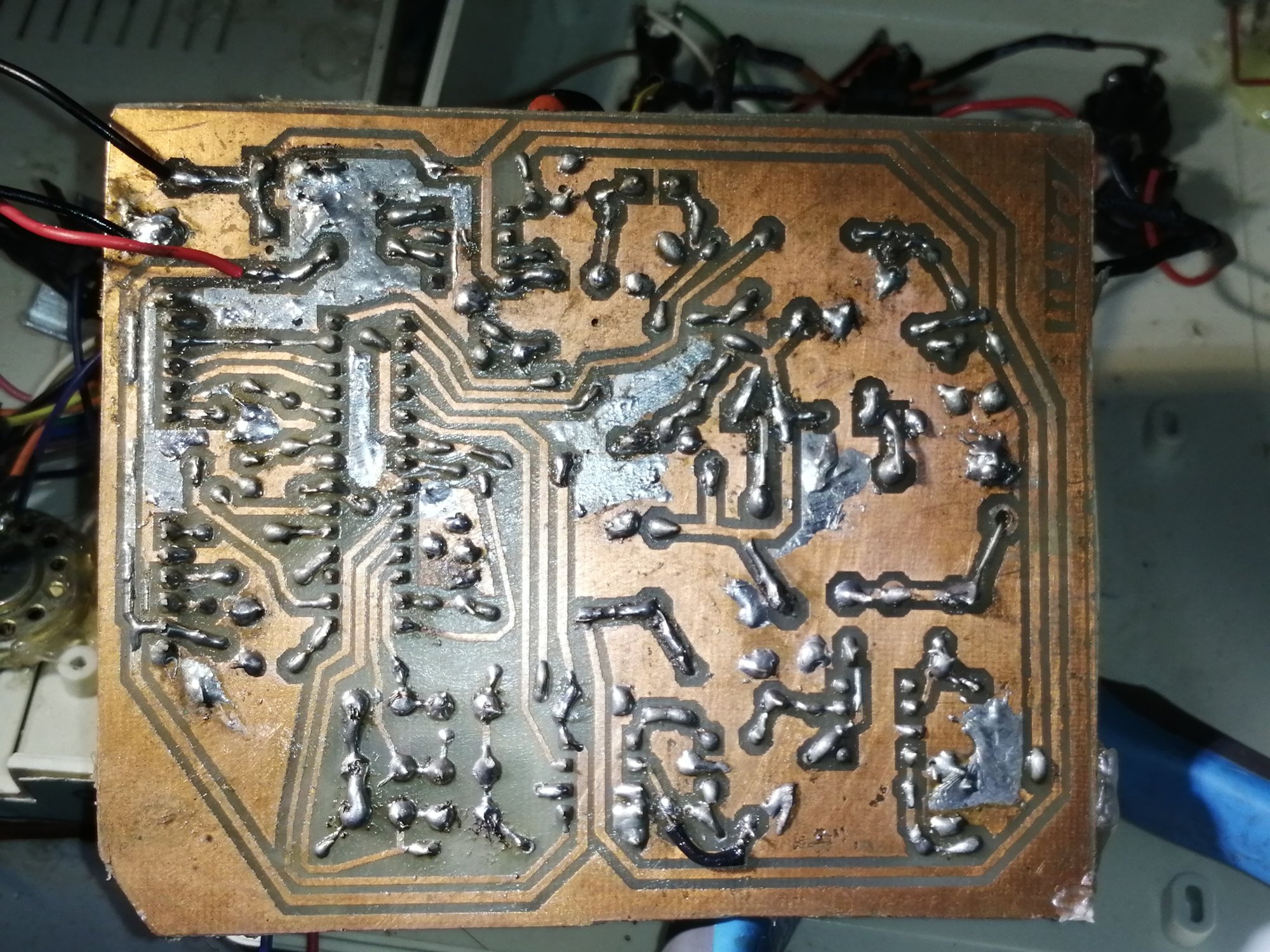

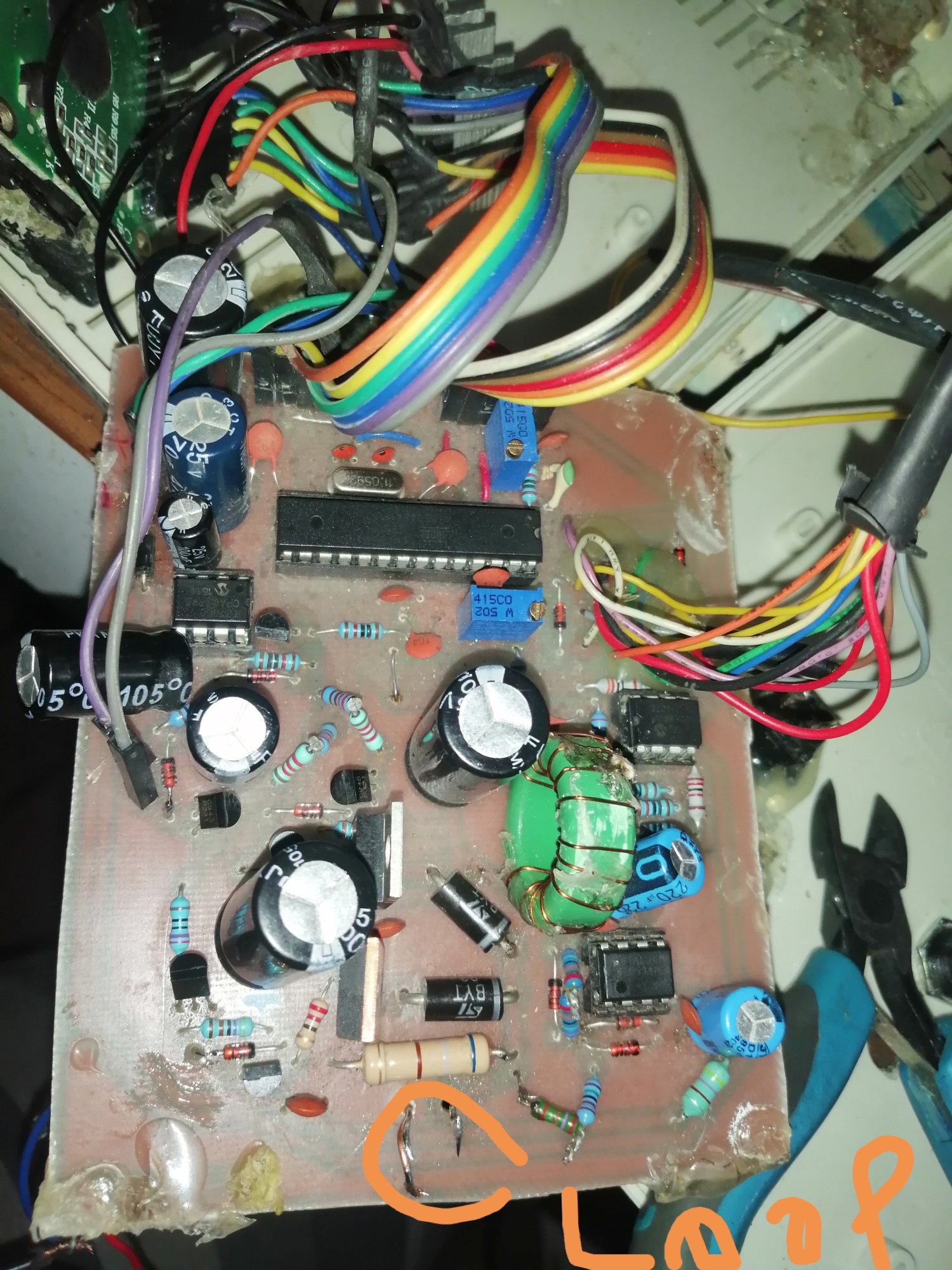

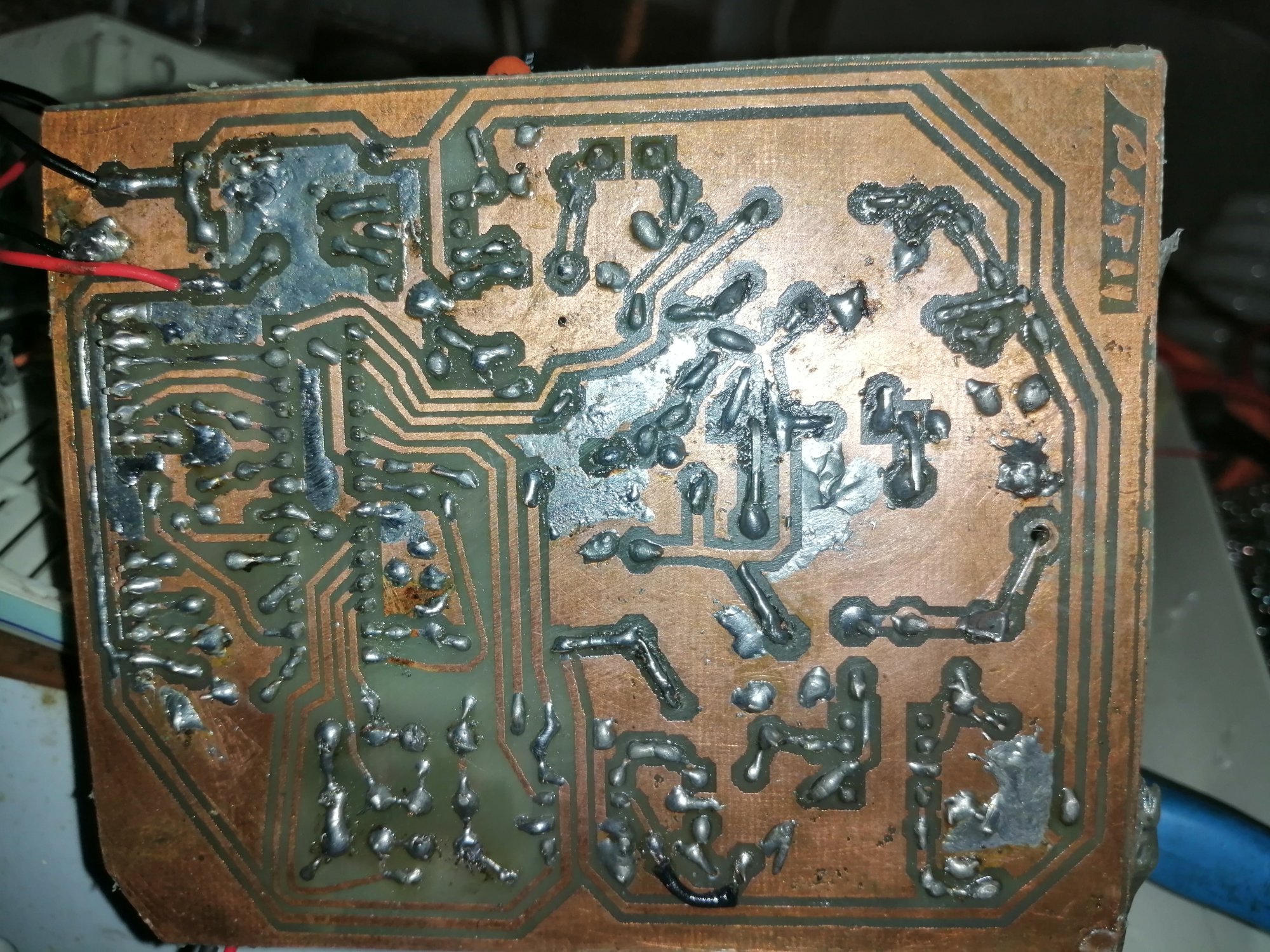

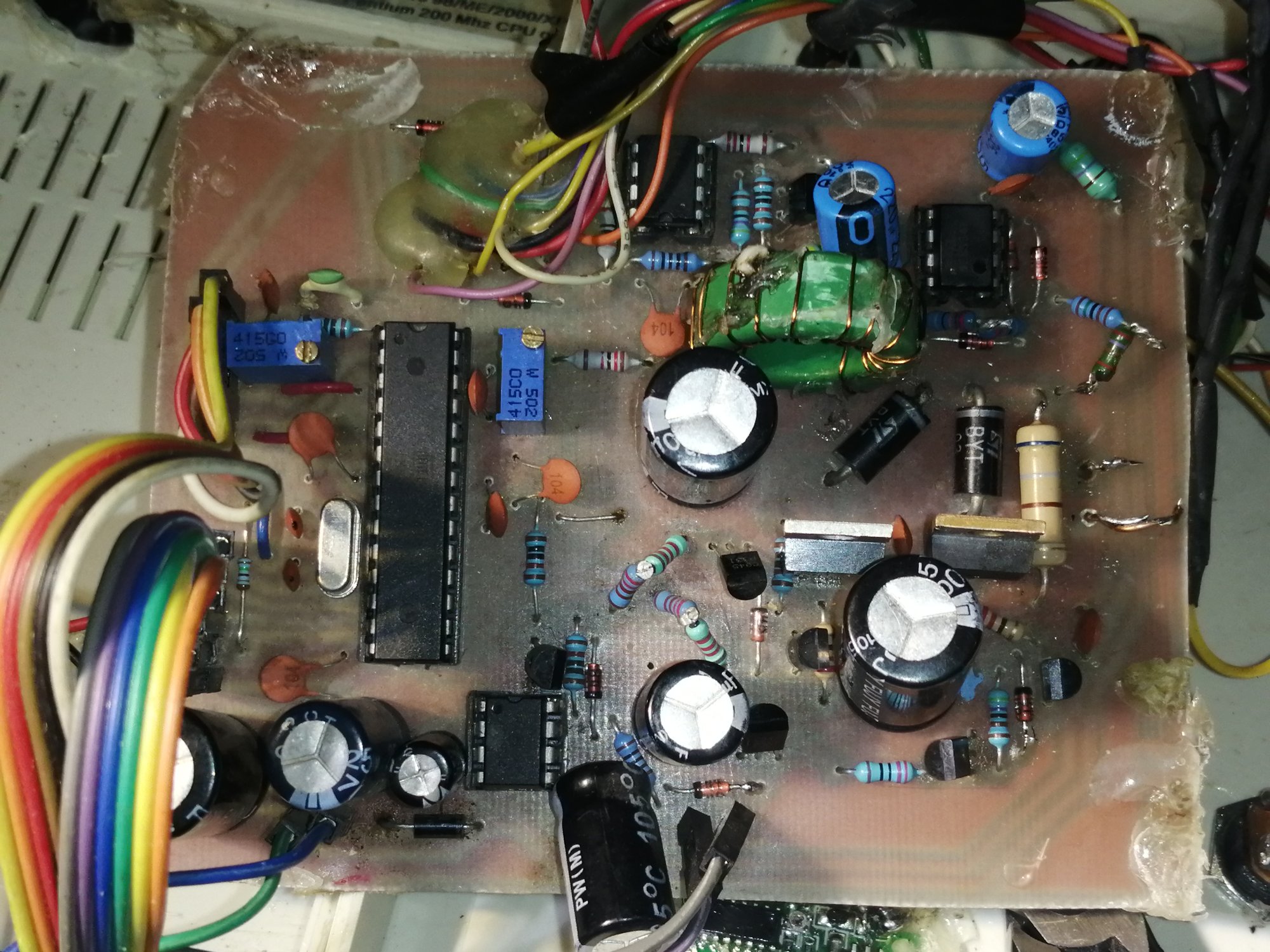

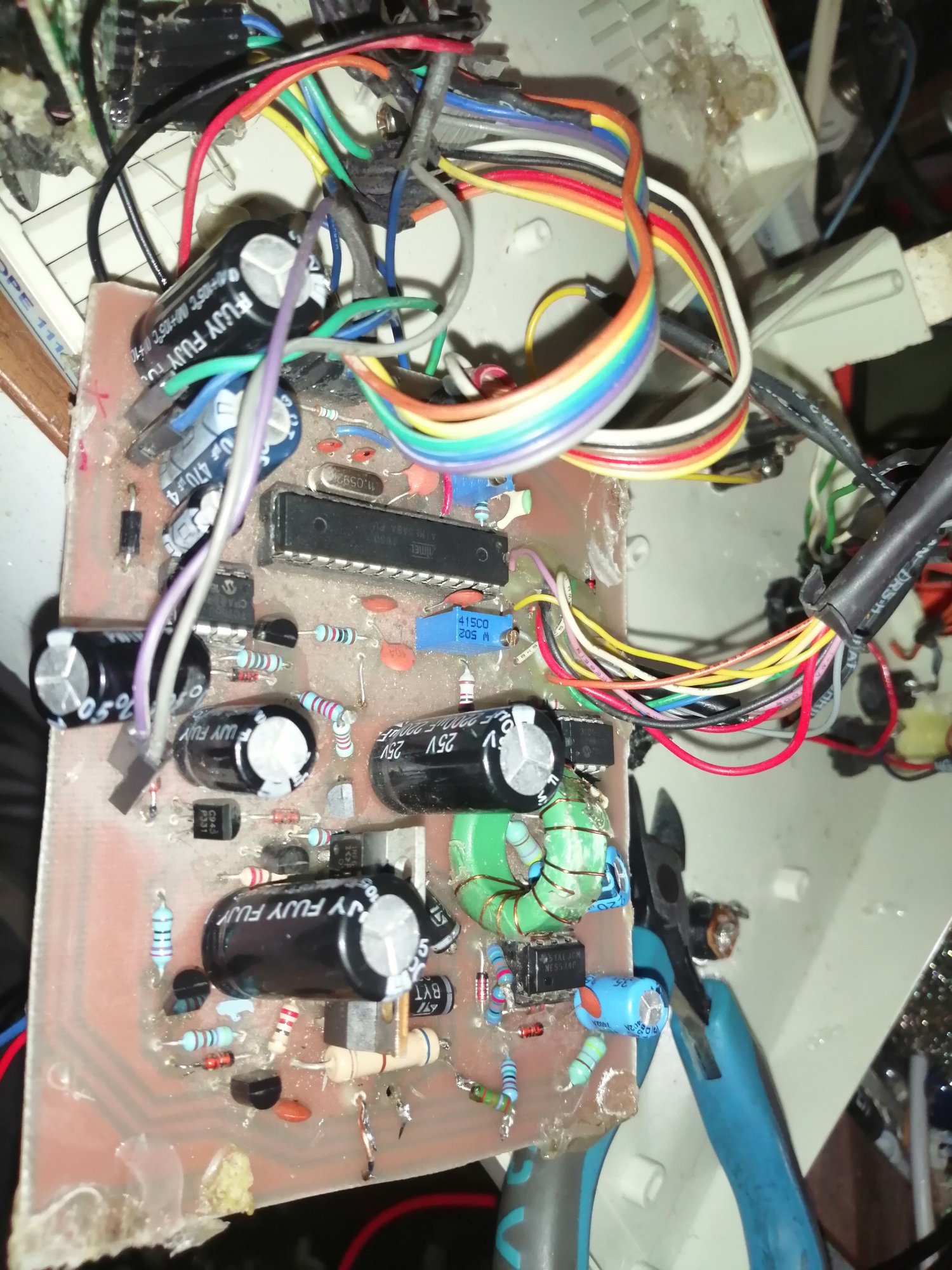

تصاویر
