با سلام خدمت اساتید عزیزم ، این دو قطعه که تصویرش در پیوست قرار داده شده مربوط به هش برد ماینر ای بنگ 10.3 هست.

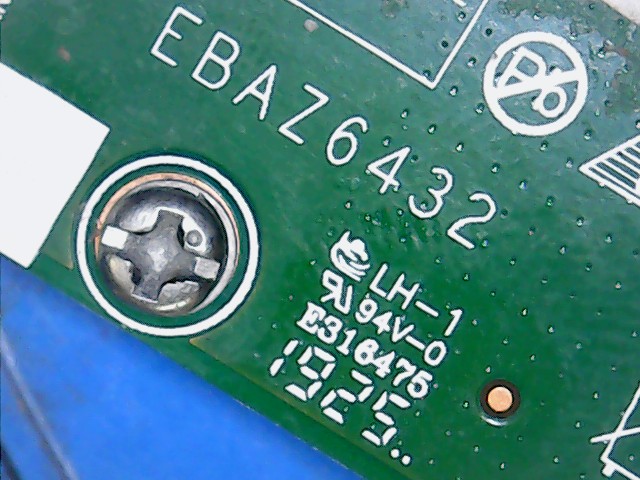

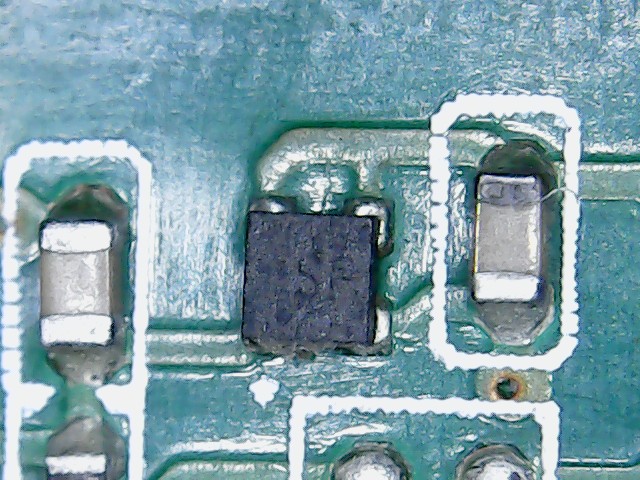

توضیحی که بنده میتونم عرض کنم اینکه از قطعه شماره یک یا همان قطعه چهار پایه که با حروف ( sf ) نامگذاری شده 30 عدد در هر هش برد وجود دارد که هر کدام از آنها مربوط به مدار تغذیه یک جفت از چیپ های محاسباتی که تعدادشان شصت عدد میباشد ، میشود.و همینطور که در تصویر مشخصه پایه سه و چهار از روی مدار بهم متصل و بین پایه شماره دو و آن دو پایه یک خازن قرار دارد.

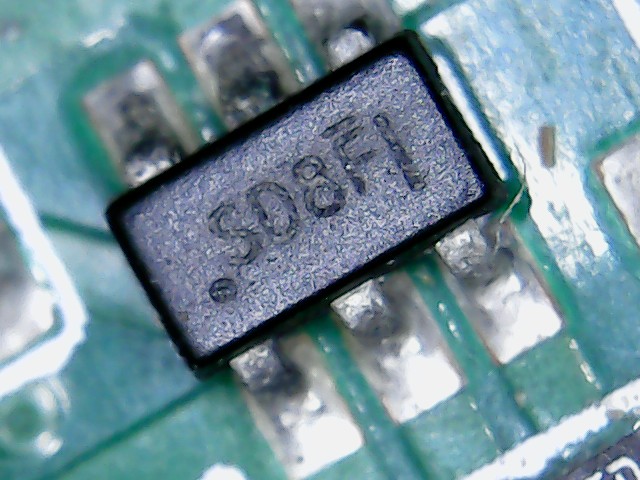

اما از قطعه شماره دو یا همان ای سی شش پایه در تمام هش برد فقط یک عدد موجوده آنهم در ورودی مدار مجاور ای سی رگولاتور( A1117 ) میباشد.
من نتونستم دیتا شیتی از آنها پیدا کنم.
لطفا راهنماییم کنید.
توضیحی که بنده میتونم عرض کنم اینکه از قطعه شماره یک یا همان قطعه چهار پایه که با حروف ( sf ) نامگذاری شده 30 عدد در هر هش برد وجود دارد که هر کدام از آنها مربوط به مدار تغذیه یک جفت از چیپ های محاسباتی که تعدادشان شصت عدد میباشد ، میشود.و همینطور که در تصویر مشخصه پایه سه و چهار از روی مدار بهم متصل و بین پایه شماره دو و آن دو پایه یک خازن قرار دارد.
اما از قطعه شماره دو یا همان ای سی شش پایه در تمام هش برد فقط یک عدد موجوده آنهم در ورودی مدار مجاور ای سی رگولاتور( A1117 ) میباشد.
من نتونستم دیتا شیتی از آنها پیدا کنم.
لطفا راهنماییم کنید.
