سلام
یک شارژر لنوو هست که مشکل قطعی داشت و فییوز و خازن اصلی سوخته بود تعویض کردم درست شده ولی
مشکلی داره که اینه که برقی که میاد پای خازن اصلی 520 ولت هست بجای 310 و خازن تحت فشاره ...
من پای پل دیود هم که میگیرم همینه ... پشت برد رو نگاه کردم دیدم تو قسمت پی از فاز و نول اصلی یکی یه راه اضافه
به یک دیود اضافه هم رفته و اومده اونور توی پای مثبت خازن و سر راه از یک اینداکتور هم رد شده و از اونطرف به پای
چوک اصلی رفته ... براتون عکس رو میفرستم من تا حالا ندیده بودم اینطوری دیود موازی شه با پل دیود ... نمیدونم
مشکل چیه چون همه چی درسته و آیا باید همین باشه ؟! پس چرا خازن 420 داره ؟ شارژر هم اوریجینال هست

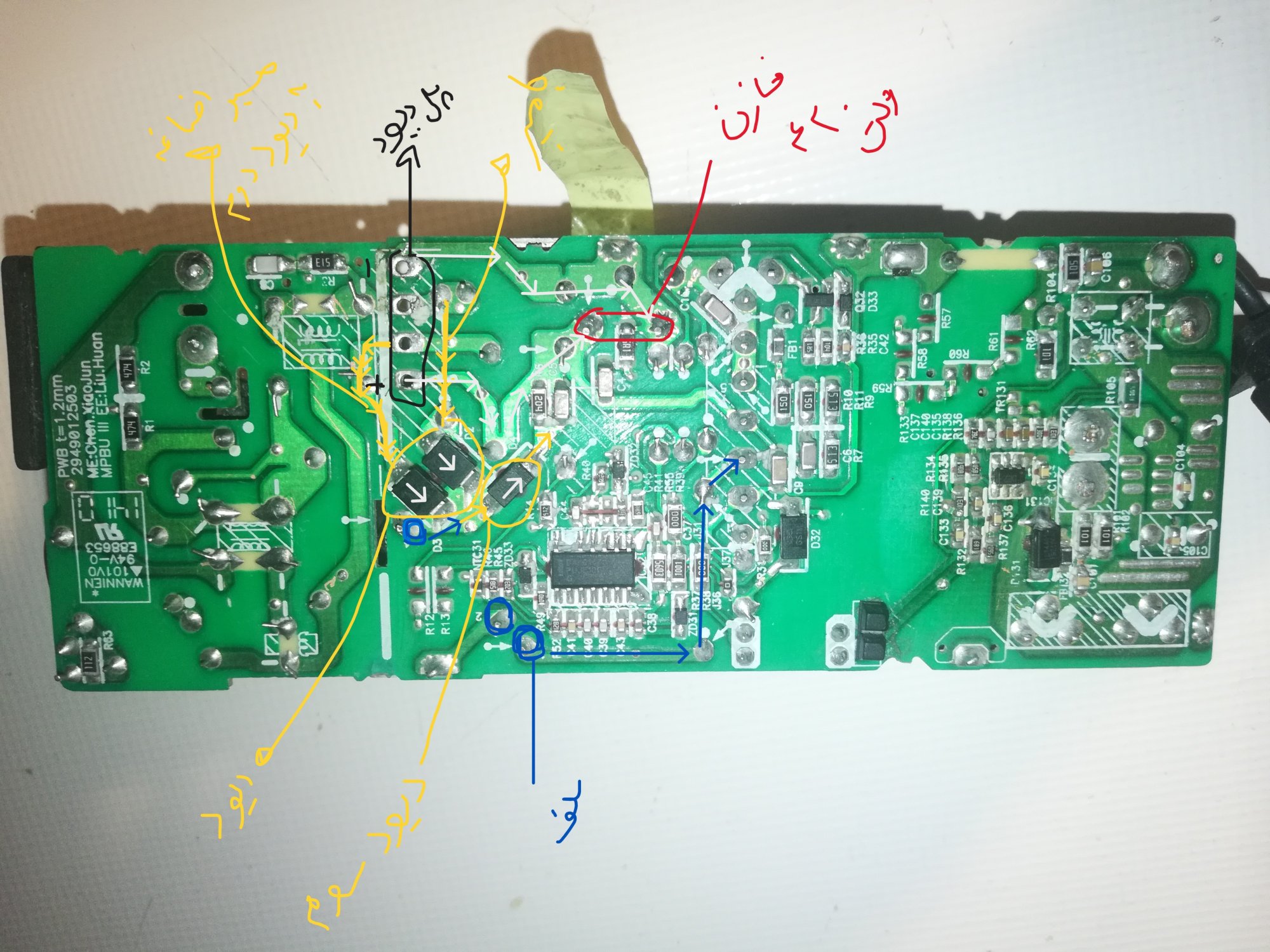

دستکاری هم نشده ... عکس پشت برد رو میفرستم ... یک سری خط و فلش سفید هست که مسیر پل دیود هست و
یک قسمت هم دورش مشکی کشیدم که خود پل دیود که دراوردم تست کنم و هنوز جا نزدم (سالم بود)
دو تا مسیر زرد رنگ هم هست که مسیر موازی به دوتا دیود برای فاز و نول هست ... و یک دیود سوم که بعد از اوناست که
احتمالا برای صاف کردن برقی که تو سلف رفته ... یک دایره آبی هم هست که پایه های سلف هستش که یک پاش کنار این
دو دیود اضافه هست ... شاید نوعی pfc هست ین حالت ...
هر کس میتونه کمک کنه که جریان چیه ؟!؟! و چرا خازن هم ولت نیست اگه درسته ؟!؟!
ممنون بسیاررر
