مشکل سوختن igbt دستگاه جوش تک برد بعد از اولین برخورد الکترود

[Mehdi.Ti]

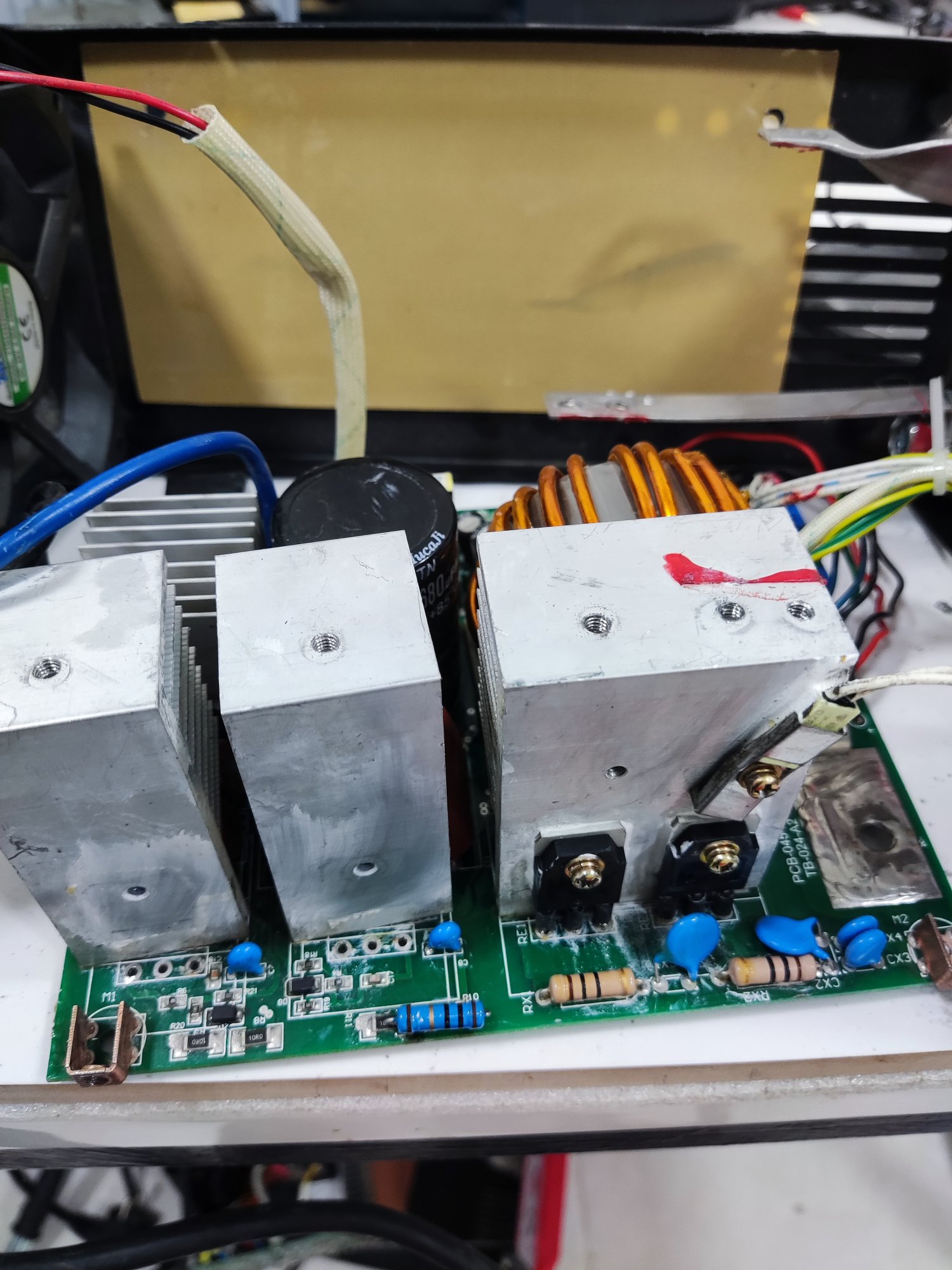

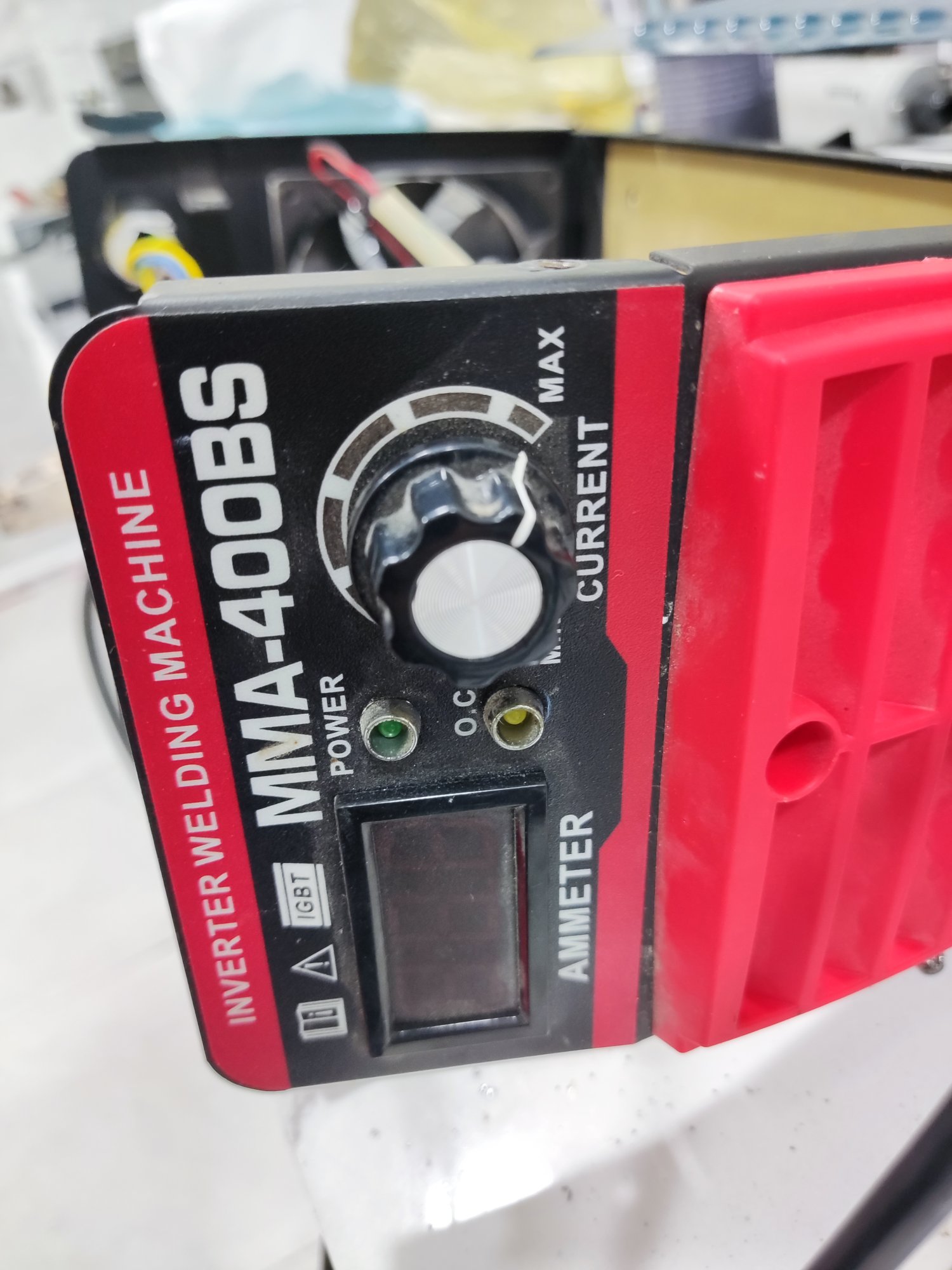

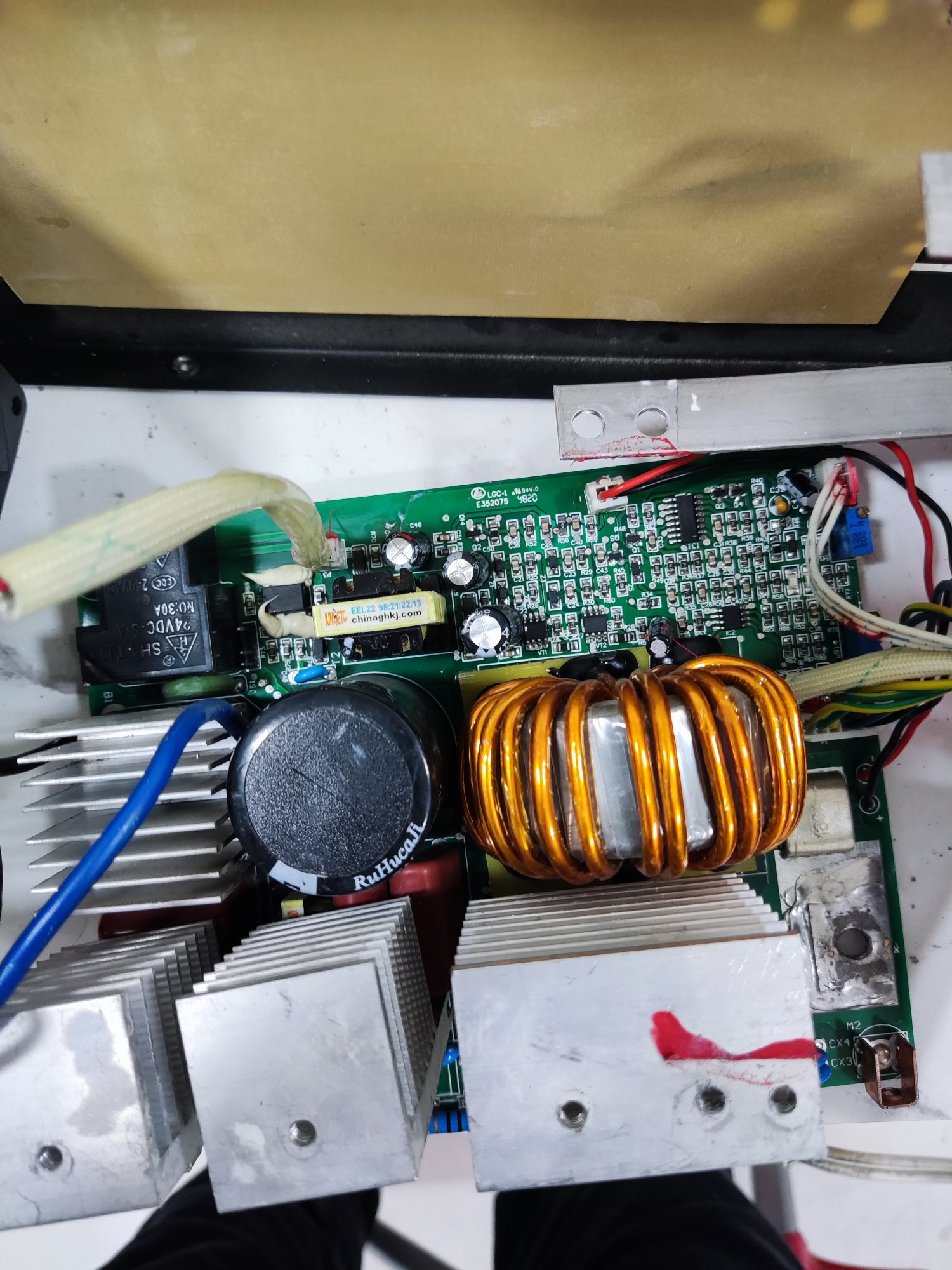

با سلام این مدل دستگاه جوش مشتری برام آورده روشن نمیشد و igbt و دیود خروجی سوخته بود و همه رو عوض کردم ولی بعد از اولین برخود الکترود هر دو igbt میسوزد



[md25]

درود وقت بخیر،همه مقاومتها و دیودهای اطراف آی جی بی تی رو عوض کردید؟



[Mehdi.Ti]

نه عوض نکردم فقط دو تا مقاومت 10 اهم smd سری شده بود یکیشون سوخته بود عوض کردم



[Mehdi.Ti]

درود وقت بخیر،همه مقاومتها و دیودهای اطراف آی جی بی تی رو عوض کردید؟

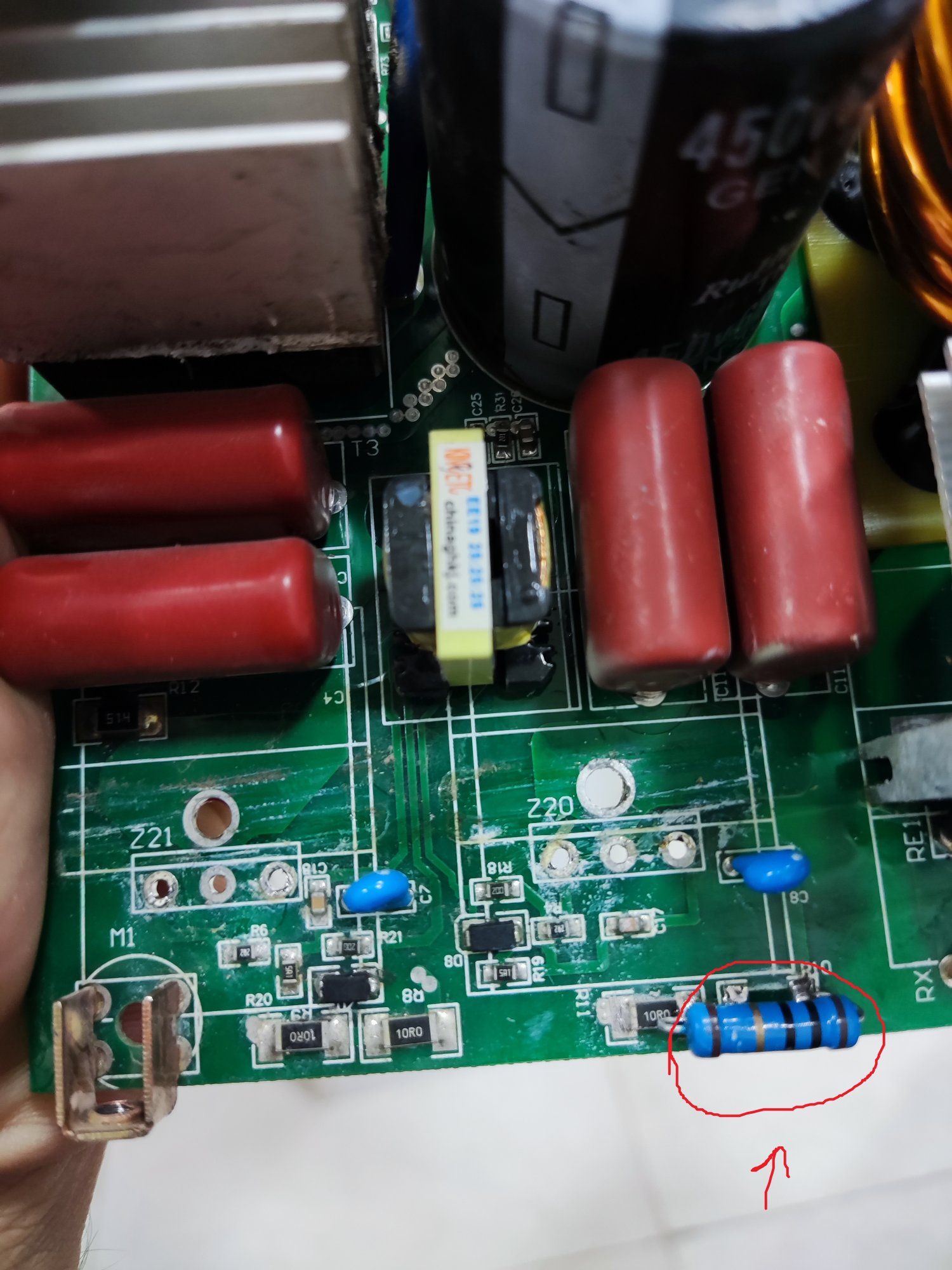

فقط این سوخته بود عوض کردم خودش 0/5 وات smd بود من 10 اهم 2 وات داشتم فقط که گذاشتم جاش



[Mehdi.Ti]

بدون نصب igbt هم از رو برد پایه اول و اخری 22 اهم با هم راه میده البته چک کردم با دوتا مقاومت سری شده به هم وصله



[Mehdi.Ti]

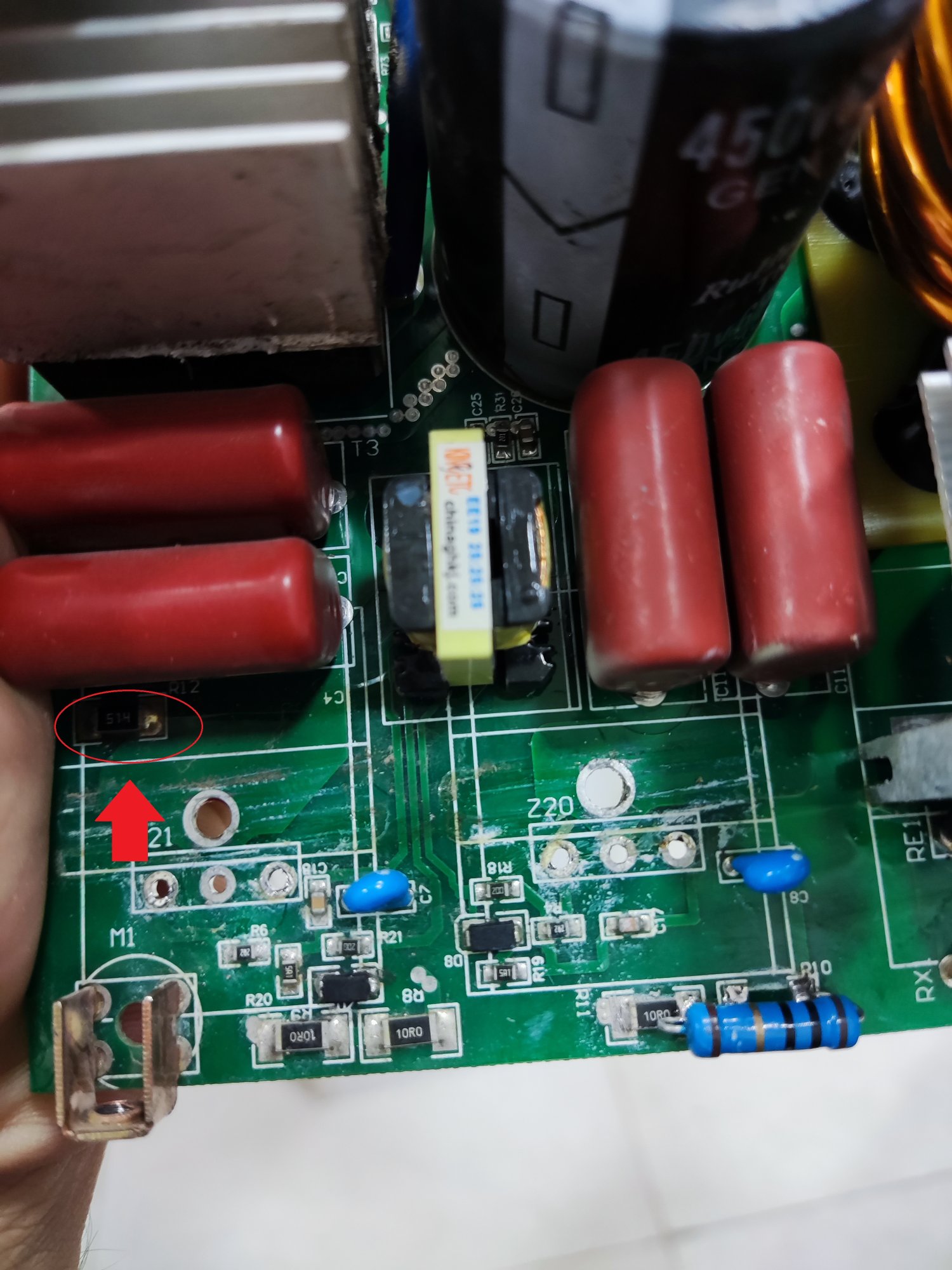

الان یه مقاومت سوخته پیدا کردم 510k توی این مسیر



[aryamon]

شما قبل نصب قطعات جدید کلیه المانهای دوربر قطعات سوخته رو چک کنید شده از مدار خارج وتست بگیرید



[Mehdi.Ti]

شما قبل نصب قطعات جدید کلیه المانهای دوربر قطعات سوخته رو چک کنید شده از مدار خارج وتست بگیرید

راهی دارین که بعد از نصب مجدد igbt ها در صورت خرابی مدار از سوختن دوباره جلوگیری کنم؟



[electronium]

از پارت نامبر igbt فابریک و تعویضی عکس با فلاش بفرست



[Mehdi.Ti]

از پارت نامبر igbt فابریک و تعویضی عکس با فلاش بفرست

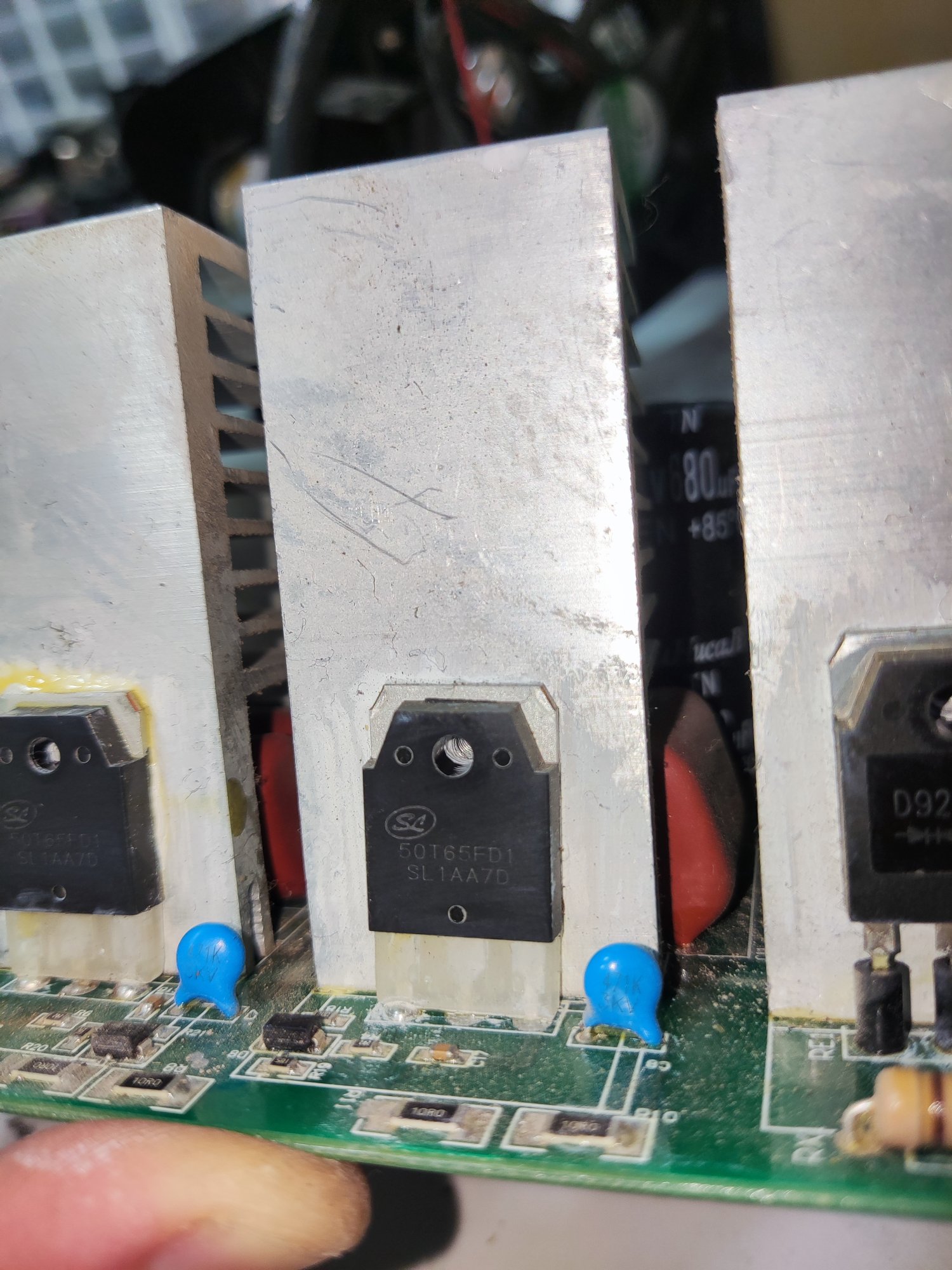

سلام مال خودش 50t65fd1 و من بجاش

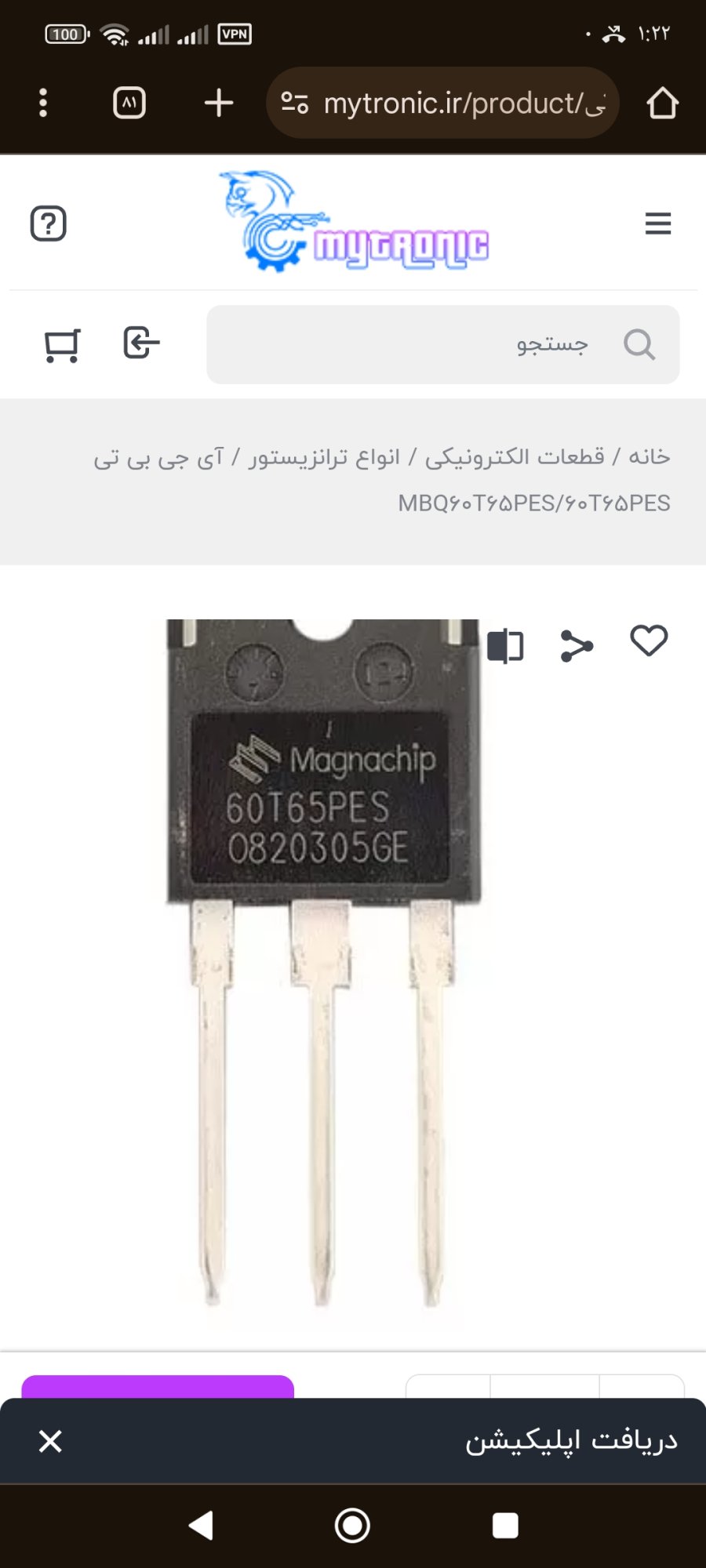

MBQ60T65PES گذاشتم که آمپرش بیشتر بود و درجا با یک تک خال اتصال کوتاه شد​
