درود بر شما . اگر بعد از تایم تاخیر ال ای سبز روشن میشه و خروجی دارید به احتمال زیاد خازنی که مربوط به خطای ولتاژ بالا و پایین هست نشتی پیدا کرده . این خازن رو روی برد شناسایی کنید (ولتاژ ثابت داره) و اگر خازن سنج دارید تست کنید . در غیر اینصورت تعویض بفرمایید

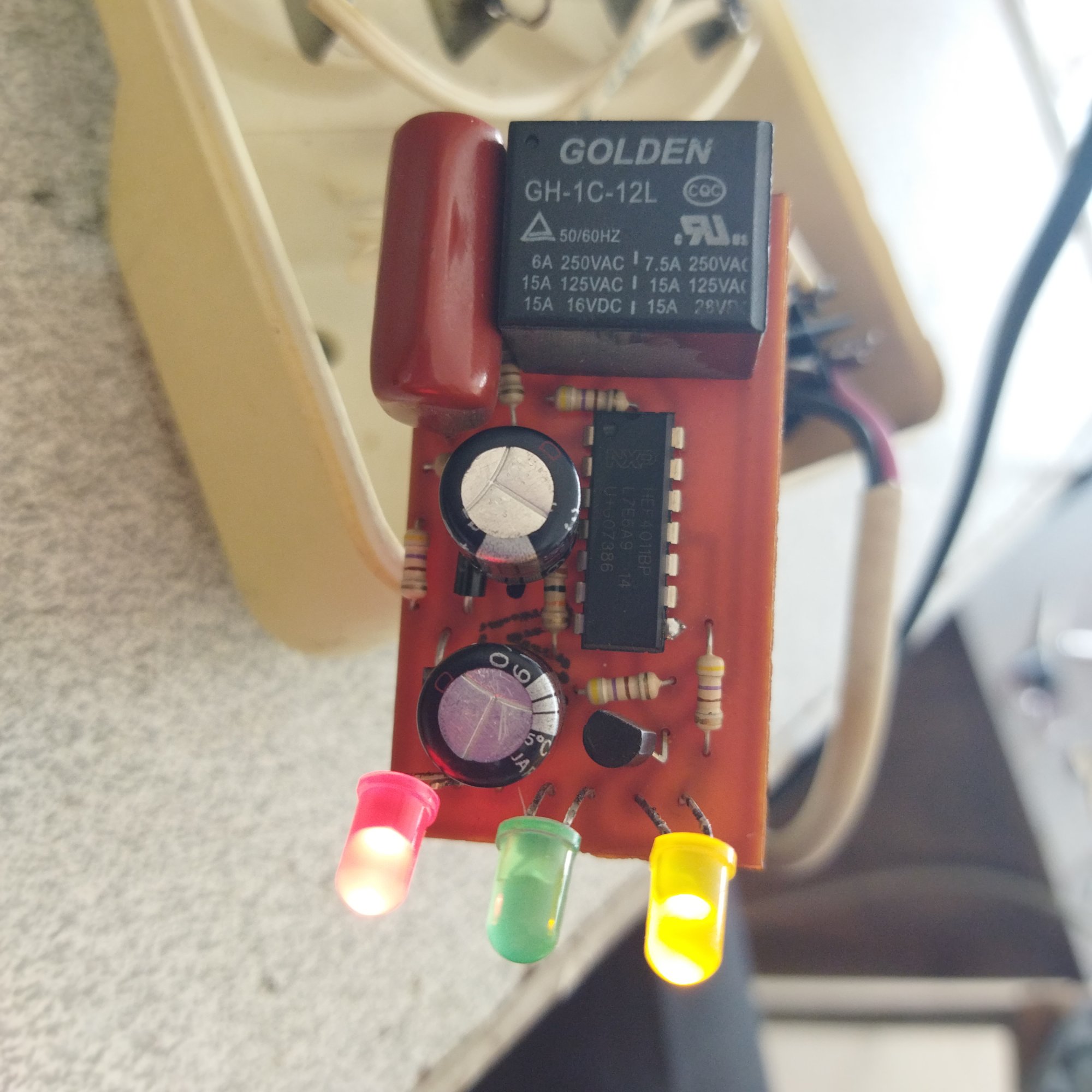

تمام خازن ها و ترانزیستور و ال ای دی و قطعات مهم تعویض شدند. مقاومت ها و دیودها هم تست شدند. تقریبا فقط خود آی سی مونده که تعویض نکردم که اونم پیدا نشد توی بازار
آی سی ۴۰۱۱ در بازار به راحتی پیدا میشه . با این تفاسیر چاره ای جز تعویض آی سی ندارین . البته جواب ندادین که بعد از پایان تایم تاخیر ال ای دی سبز روشن میشه و دو ال ای دی زرد و قرمز خاموش بشه؟

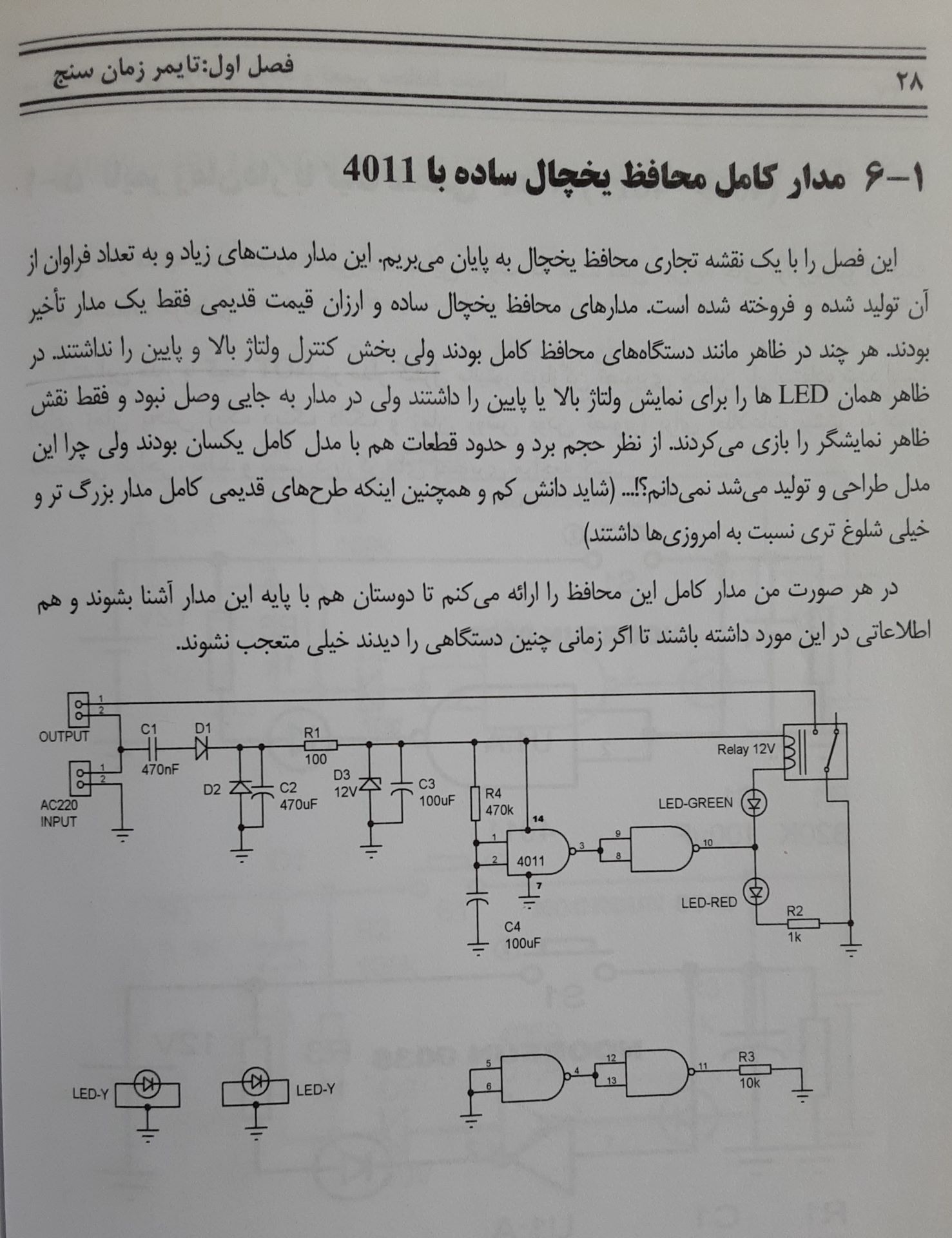

درود. در ادامه مطلبی که در بالا نقل قول کردم شماتیک مدار محافظ قدیمی و منسوخ شده که با آی سی گیت منطقی 4011 کار می کند و توضیحات مربوط به آن را از کتاب «طراحی-تولید-تعمیر محافظ یخچال» آقای محمدباقر نوری را قرار می دهم. به نظرم اگه می خواهید کار اصولی باشه کلا بورد فعلی رو با یک بورد ارزان قیمت که دارای آی سی LM324 هست عوض کنید و بیخیال تعمیر این قدیمی بی کیفیت بشین. (فقط شکل محافظه. در واقع صرفا یک تایمر تاخیریه و از محافظت در برابر ولتاژ بالا و پایین خبری نیست! ال ای دی زرد رنگ هم تزئینیه و به همراه قرمز روشن میشه!)
بله عرض کردم محافظ بدون ایراد کار میکنه. یعنی چراغ ها خاموش میشن و رله و چراغ سبز روشن میشه.
ممنون از شما.این جالب بود. اگه اینطوریه که پس اصلا مهم نیست
