مشکل: مشکل دوبرابر شدن منبع تغذیه

[mirlohi1200]

سلام من یه منبع تغذیه 14 ولت دارم که الان بجای 14 ولت 28 ولت میده خازن هارو تعویض کردم ولی مشکل هنوز پابرجاست
این منبع تغذیه ارزش چندانی نداره فقط از سر کنجکاوی میخواسم بدونم عیب از کجاست
ممنون میشم راهنمایی کنید



[ajamee]

سلام
همکار گرامی به نظر من این یک درایور ledاست نسبت به تعداد led ولت خروجی را تغییر میدهد



[غزال]

سلام من یه منبع تغذیه 14 ولت دارم که الان بجای 14 ولت 28 ولت میده خازن هارو تعویض کردم ولی مشکل هنوز پابرجاست
این منبع تغذیه ارزش چندانی نداره فقط از سر کنجکاوی میخواسم بدونم عیب از کجاست
ممنون میشم راهنمایی کنید

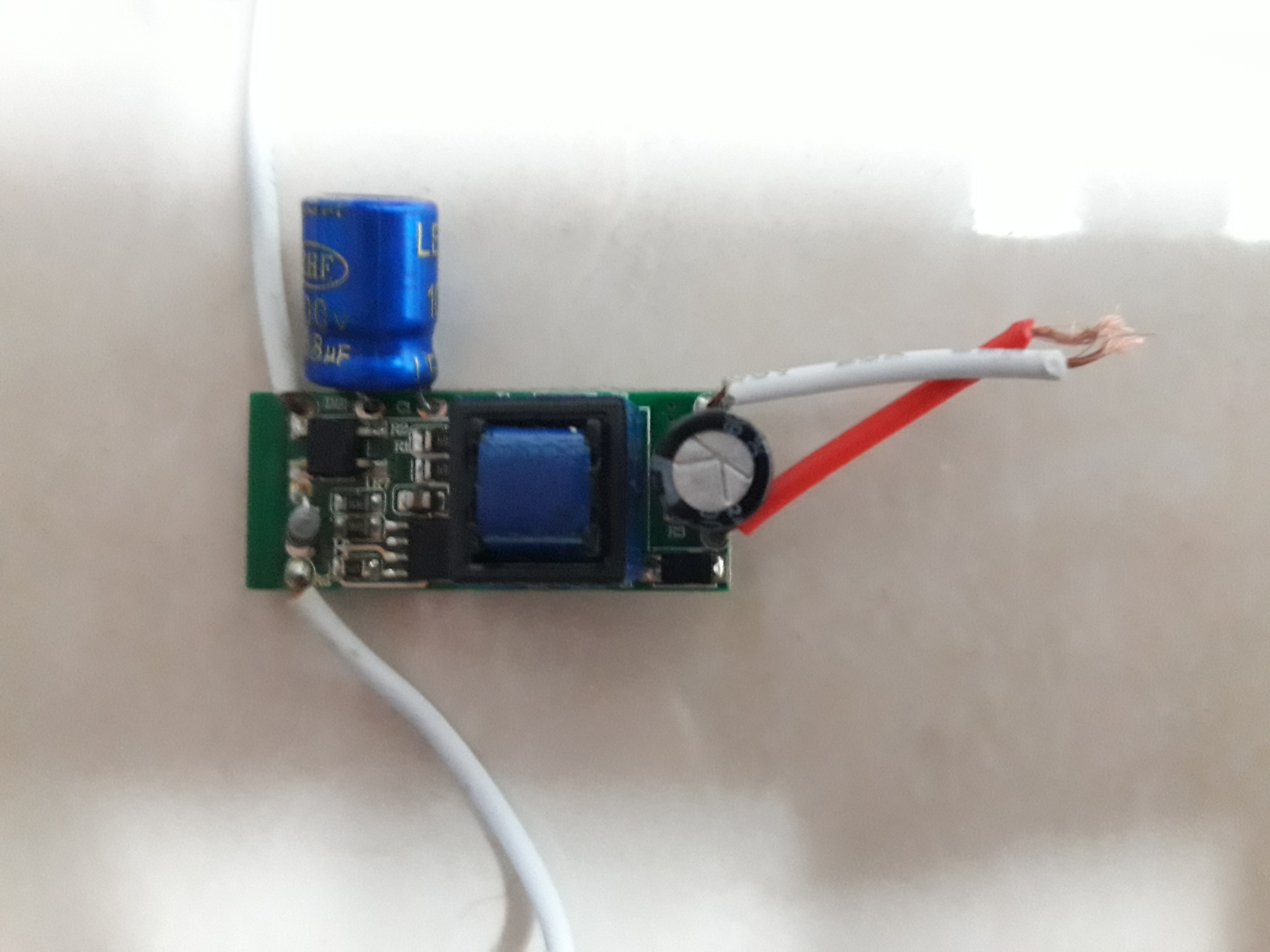

مشاهده فایل‌پیوست 164161

درود

احتمالا جناب ajamee درست حدس زدند و بدون بار ولتاژش دو برابره
بار بهش متصل کن ببین ولتاژش افت میکنه یا نه؟

سپاس



[HojjatollahKasiri]

سلام
همکار گرامی به نظر من این یک درایور ledاست نسبت به تعداد led ولت خروجی را تغییر میدهد

سلام
بله
در واقع به نظرم این مدار رگولاتور جریان است نه ولتاژ و جریان ال ای دی را در محدوده خاصی کنترل و تثبیت می کند.
با آرزوی توفیق الهی



[امین محمدی]

کاملا درست فرمودید
با اجازه اساتید محترم
در پنل های توکار و روکار الیدی( از این به قول دوستمان تغذیه) استفاده می شود که در انواع 3 الی 60 وات شاید هم بیشتر کاربرد دارد
بیشترین عیب هم مربوط به خازن ورودی 400 ولت و دیودهای یکسو ساز و یک عدد مقاومت کم اهم که به عنوان فیوز به کار گرفته شده ایراد میکنند​
