سلام به همکار عزیز تا چه رنج فرکانسی بدون مشکل نشان میدهد واگر امکان دارد از نمونه برداری از فرکانس بالا به همراه انجام تنظیمات مد نظر به همراه توضیحات یک فیلم تهیه کرده ودر اینجا اپلود کنید تا بتوان راهنمایی دقیقی کردمشکل در کالیبره کردن اسیلوسکوپ Iwatsu - SS-5710
سلام و خدا قوت خدمت دوستان و همکاران عزیز
یک دستگاه اسیلوسکوپ 60 مگ هست که در فرکانس های بالا گیج میشه و شکل موج رو در هم نشان میده
از اساتید محترم ممنون و متشکر میشوم که اگر کمکی کنند در این باره
سلام د درود بر شماسلام به همکار عزیز تا چه رنج فرکانسی بدون مشکل نشان میدهد واگر امکان دارد از نمونه برداری از فرکانس بالا به همراه انجام تنظیمات مد نظر به همراه توضیحات یک فیلم تهیه کرده ودر اینجا اپلود کنید تا بتوان راهنمایی دقیقی کرد
سلام بر شما همکار گرامی طبق خواسته ی شما هم فیلم تهیه کردم و هم عکس که خود عکس کاملا مشخصه که مشکل در کالیبره شدن سیگنال هستسلام د درود بر شما
تا فرکانس 100 کیلو تغریبا خوبه اما فرکانس که بالا میره شکل موج در هم میشه مهندس بله به روی چشم ارسال می کنم
در ضمن جایی هست بفرستم برای سرویس و کالیبره
من خودم بازش کردم اسپری چرب هم به سلکتورها زدم خود برد هم شستم کلا اما مشکل از خود مدار هست چون در قسمت دیلی تایمش هم وقتی که کلید های مربوط رو میزنم یهو تصویر خیلی روشن میشه و باید با ولوم نور رو کم کنم و وقتی کار با دیلی تموم میشه مجدد باید نور رو زیاد کنم
کلا مشکل پیدا کرده چون چند وقتی هم خاموش بوده و گوشه انباری بوده

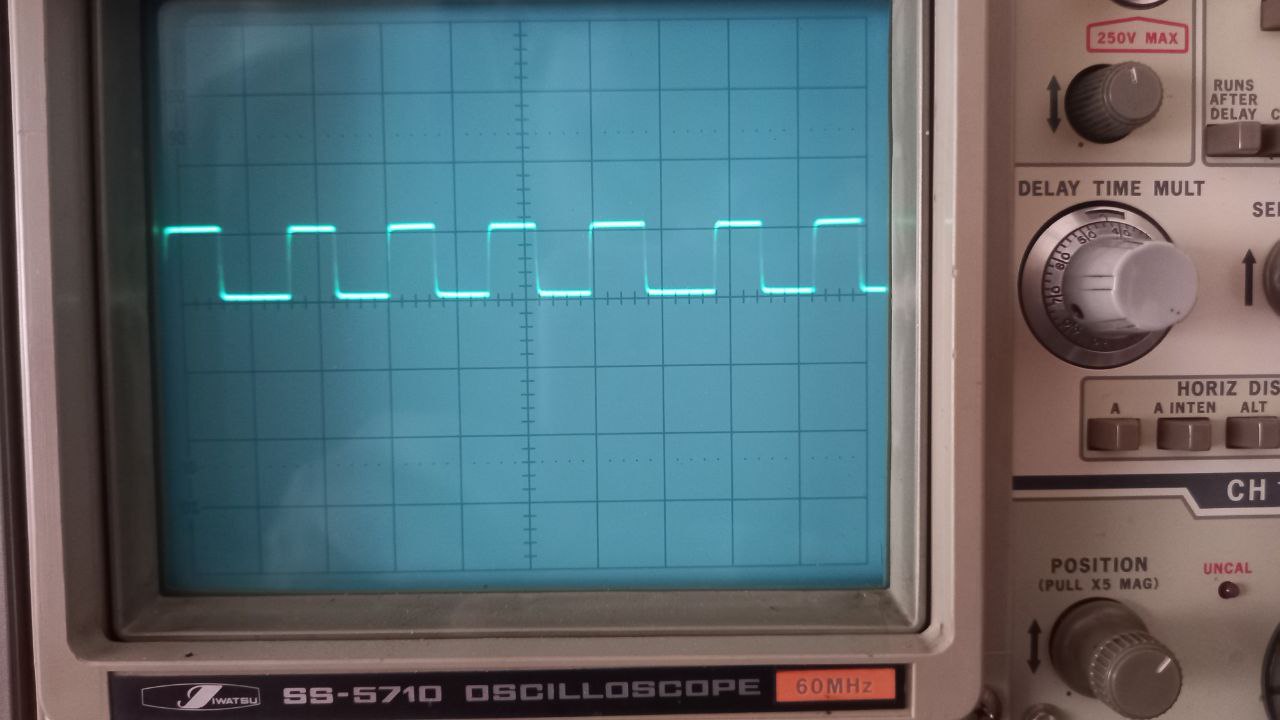

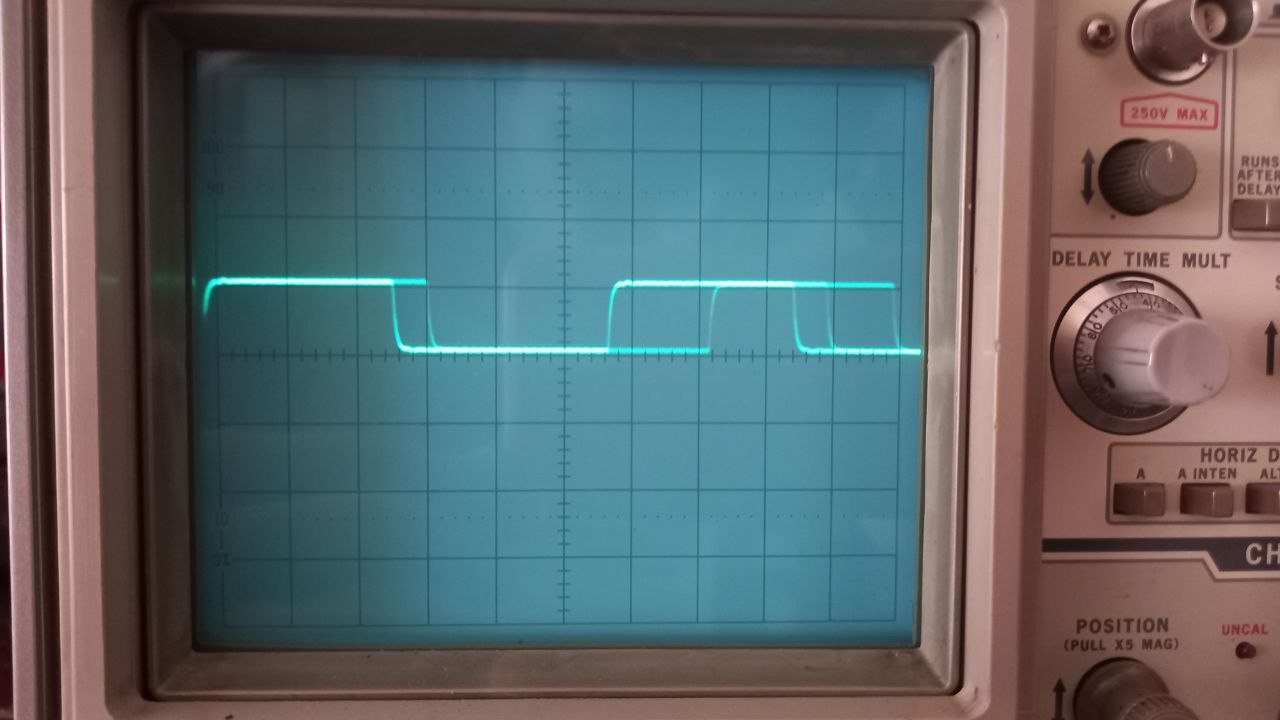

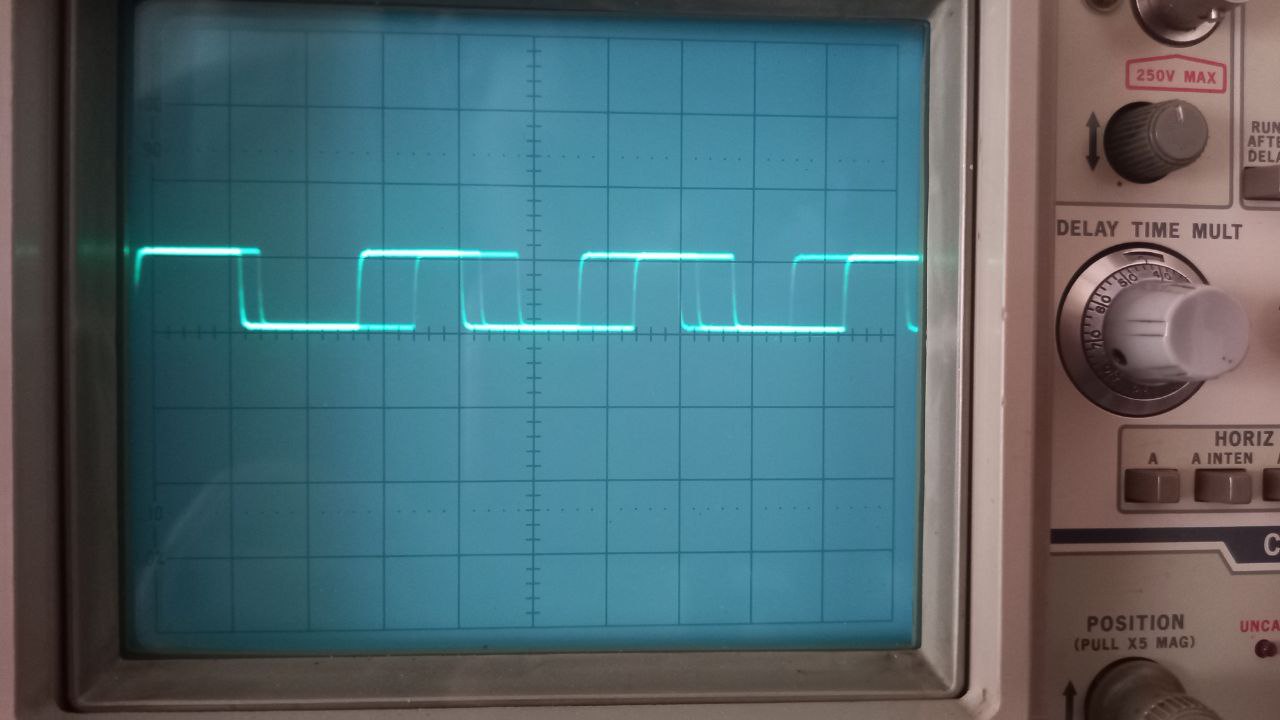

با سلامطبق خواسته ی شما همکار محترم این فیلم ها و عکس ها تهیه شد ضمن این که فرکانس اعمال شده به اسیلوسکوپ 400 کیلو میباشد و نکته قابل توجه این هست که با تغییر سلکتور TIM/DIV در یک فرکانس ثابت اسیلوسکوپ قادر به نمایش دقیق همان فرکانس در یک تایم دیگر نیست . به طور مثال در فرکانس 400 کیلو با رنج 2 میکرو ثانیه محور انحراف افقی یک حالت داره و در رنج یک میکرو ثانیه یک حالت دیگر که اگر بخوام واضح تر بگم اسیلوسکوپ قادر به نمایش فرکانس دقیق نیست و برای خودش عشقی نمایش میده یک سیگنال رو
سلامطبق خواسته ی شما همکار محترم این فیلم ها و عکس ها تهیه شد ضمن این که فرکانس اعمال شده به اسیلوسکوپ 400 کیلو میباشد و نکته قابل توجه این هست که با تغییر سلکتور TIM/DIV در یک فرکانس ثابت اسیلوسکوپ قادر به نمایش دقیق همان فرکانس در یک تایم دیگر نیست . به طور مثال در فرکانس 400 کیلو با رنج 2 میکرو ثانیه محور انحراف افقی یک حالت داره و در رنج یک میکرو ثانیه یک حالت دیگر که اگر بخوام واضح تر بگم اسیلوسکوپ قادر به نمایش فرکانس دقیق نیست و برای خودش عشقی نمایش میده یک سیگنال رو
با سلام خدمت شما همکار گرامیدرود
ایا پتانسیومتر کنترل تریگر روی پانل عمل میکند؟
دامنه ایا صحیح است؟
شکل موج تا فرکانس 60 صحیح است؟
و فقط مشکل در تریگر نکردن است؟
ایا این شکل موج نادرست حرکت میکند و ثابت نمیشود؟
داخل اسکوپ ایا از بردهای هیبرید که رویش قطعات اس ام دی استفاده شده وجود دارد؟
متشکرم
از شما خیلی ممنون و متشکر هستمبا سلام
همکار عزیز بابت فیلم وعکس ممنون از طریق دوستانم برایتنا پیگیر می شوم و اگر لازم شد یک مرکز مطمعا که کار تجهیزات اندازه گیری را انجام دهد برایتان
سلام
برای این منظور برایتان در پیغام خصوصی پیام فرستاده ام
