مشکل در منبع تغذیه و محافظ برق

[sheypooor]

[FONT=&quot] با سلام دوستان من یه قسمت سوالات ندیدم تا 2تا سوالم رو بپرسم تو قسمت منابع تغذیه که تاپیک بسته بود و هر کس اومده یدونه تاپیک جدید واسه مشکلش باز میکنه و من هم یدونه باز کرده بودم که دوستان کلا پاکش کردن و لاقل انتقالش میداد به تاپیک مربوطه در هر صورت یه منبع تغذیه دارم که ولتاژهای 15 ولت رو 12ولت و 20 ولت رو 17 ولت نشون میده و فقط 3.3 ولت رو همون 3.3 ولت میده ایا این 3 ولت اختلاف مشکله یا تاثیری نداره چون دستگاه رو روشن نمیکنه و من خازن 400 ولت 22میکرو رو با 400 ولت 33 میکرو تعویض کردم اما درست نشد ایا باید همون 22 میکرو بندازم و مشکل از کجاست ممنون میشم راهنمایی کنید [/FONT]

​

[FONT=&quot]

یه محافظ برق هست که اصلا برق نداره من اومدم خازن [/FONT]105j 400v[FONT=&quot] رو تعویض کردم اما نشد بعد ایسی [/FONT]ne555 yr0917[FONT=&quot] رو با [/FONT]13ht32a ne555p[FONT=&quot] عوض کردم نشد ایا این ایسی همونه فقط جاهای نوشتش عوض شده یا فرق داره ؟ به نظرتون مشکل از کجاست [/FONT]

​



[m-j]

سلام
دوست عزیز گرچه باید مشکلتون رو در دو تاپیک مجزا مطرح می کردید اما برای اینکه دست خالی نرید:
در مورد منبع تغذیه عرض کنم که اگه مدت زیادی از عمرش می گذره بهتره تمام خازن های خروجی رو تعویض کنید.اگر باز مشکل ولتاژ حل نشد می تونه از اپتو کوپلر هم باشه
در مورد محافظ هم عرض کنم که اون آیسی هیچ فرقی با قبلی نداره البته اگر آیسی رو اشتباه جا زده باشی که دوباره سوخته . و اینکه اگر ولتاژ نداری پل دیود ورودی رو هم چک کن.



[sheypooor]

ممنون از راهنماییتون شرمنده نه قدیمی نیست میشه از رو عکسها علامت بزنید کوپلر کدومشه و پل دیود کدومه و چجوری میشه تست کرد؟راستی وقتی من میام خازن 1000 میکرو رو تست کنم توسایت میخوندم که باید بازر مولتی متر بوق کوتاه بزنه که دو تا از خازنها نمیزنه تا ببینم سالمه ایا سوختن؟شرمنده تازه کارم
ممنون



[m-j]

ممنون از راهنماییتون شرمنده نه قدیمی نیست میشه از رو عکسها علامت بزنید کوپلر کدومشه و پل دیود کدومه و چجوری میشه تست کرد؟راستی وقتی من میام خازن 1000 میکرو رو تست کنم توسایت میخوندم که باید بازر مولتی متر بوق کوتاه بزنه که دو تا از خازنها نمیزنه تا ببینم سالمه ایا سوختن؟شرمنده تازه کارم
ممنون

به هر حال خازن های خروجی رو تعویض کنید بهتره
کوپلر همون قطعه ای هست که 4 پین داره و شبیه آیسی هست کنار اون خازن آبیه.
تست خازن با مولتی متر زیاد درست نشون نمی ده حتما" باید با خازن سنج تست بشه. همان طور که گفتم بهتره همه خازن های خروجی تعویض بشن.
پل دیود هم همون دیود های مشکی رنگ کنار رله آبی هستش
توصیه می کنم اگر هیچ آشنایی با الکترونیک نداری بهشون دست نزنی چون بدتر میشه.
موفق باشی



[sheypooor]

مرسی ازراهنماییتون تست میکنم ببینم از کدومشونه دوباره ممنون از شما



[tahaali9095]

با سلام

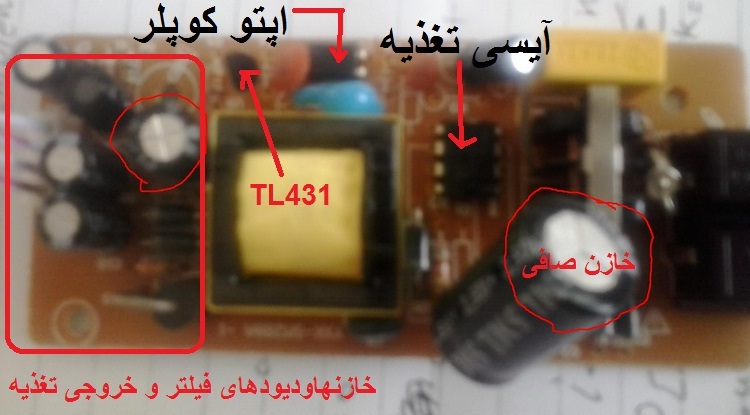

روی عکس ارسالی شما بعصی قطعات مهم را شناسایی و مشخص نمودم



اگر مقدار ولتاژ خروجی برد ازمقادیر نامی کمتره ، همانطور که همکارمان گفتند ابتدا تمام خازنهای شیمیایی خروجی را با جنس مرغوب تعویض کنید فقط پلاریته خازنها رو حواست باشه رعایت کنی!
اگر جواب نداد در مرحله بعد اپتوکوپلر و TL431 را تعویض کن
نهایتا اگر با انجام کارهای فوق جواب نگرقتی خبر بده تا فکری دیگر بکنیم
یاحق



[vafajoo]

دوست عزیز ,درمورد تغذیه خازنی که برق اپتوکوپلرتونو تغذیه میکنه تعویض فرمایید ولتاژ نا مناسب باعث ارسال فیدبک نا مناسب از tl431 به اپتوکوپتر میشه .چنانچه با تعویض خازن ایراد مرتفع نگردید tlواپتوکوپلر تعویض فرمایید.د مورد محافظ با توجه به اینکه میفرمایید ولتی ندارید احتمال سوختن زینر اولیه بیشتر است ,تست بفرمایید



[sheypooor]

ممنون از شما من الان دقیقا به ترانس زرد رنگ یا همون کوپلر گوش دادم وقتی پاور رو به برد وصل میکنم از کوپلر یه صدای تق تق میاد ولی وقتی جدا میکنم صدا نمیده پس الان صددرصد ایا از کوپلر هست ایا باید ترانس رو تعویض کنم یا اون کوپلر چهار پایه؟ چون خازن صافی رو با یکی از خازن های خروجی تعویض کردم اما نشد
ممنون از شما



[sheypooor]

دوست عزیز ,درمورد تغذیه خازنی که برق اپتوکوپلرتونو تغذیه میکنه تعویض فرمایید ولتاژ نا مناسب باعث ارسال فیدبک نا مناسب از tl431 به اپتوکوپتر میشه .چنانچه با تعویض خازن ایراد مرتفع نگردید tlواپتوکوپلر تعویض فرمایید.د مورد محافظ با توجه به اینکه میفرمایید ولتی ندارید احتمال سوختن زینر اولیه بیشتر است ,تست بفرمایید

مرسی جناب
منظورتون همون خازن صافی هست؟ زینر اولیه همون زینری که کنار خازن هستش رو میگید؟
ایا نمیشه تست کرد که tl431 سالم هست یا نه؟
دوستان من اومدم قطعات رو تست کردم به اینصورت که با مولتی متر روی برد از طریق بازر خازن الکترولیتی رو تست کردم که فقط یکی از خازن ها بوق ممتد کشید بقیه نه پس ایا اون خرابه و یه خازن ابی رنگ کنار کوپلر بود که باید بازر بوق ممتد میزد اما هیچی نشون نداد
و در محافظ تمام زنرها رو تست کردم همشون یه مقداری نشون میدادن اما یکیشون کنار خازن سرامیکی بوق ممتد میزد



[vafajoo]

دوست عزیز,همون قطعاتی که میفرمایید بوق ممتد تعویض نمایید
