مشکل در منبع تغذیه موزر کیمی ۶۰۰۸

[daniyal18]

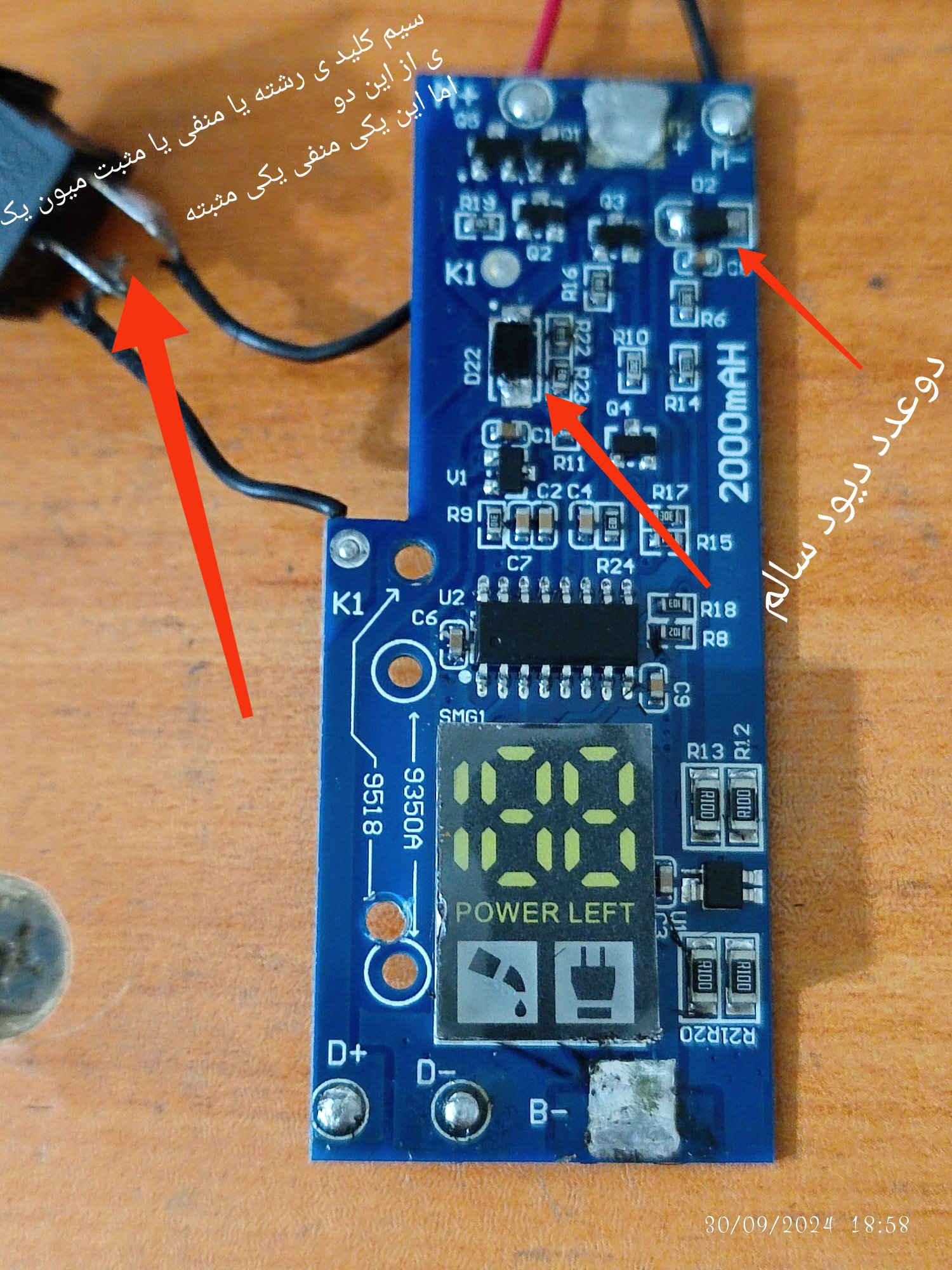

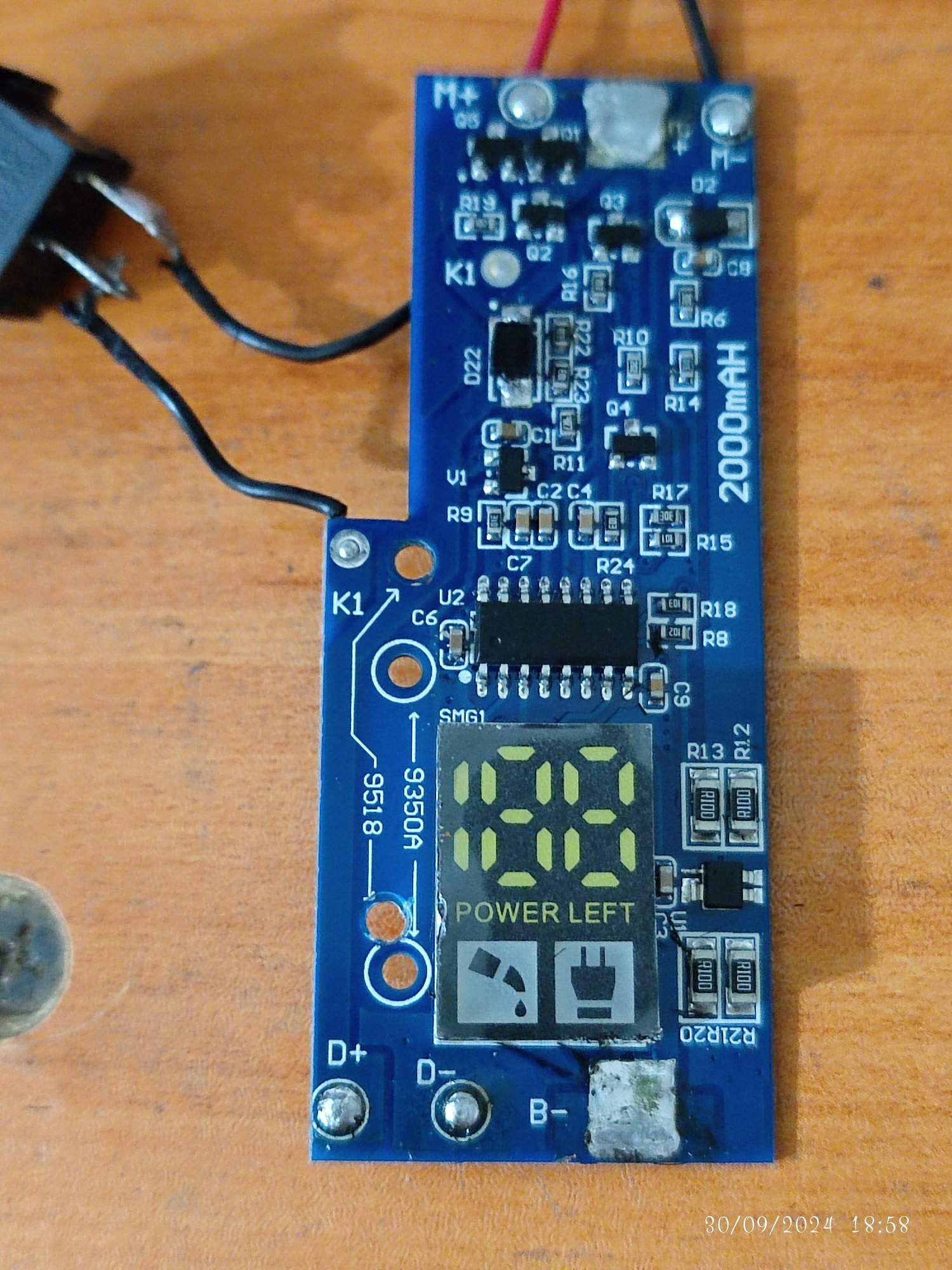

باسلام خدمت دوستان
مشکل این مدار اینه که پایه های کلید یکی مثبت و اون یکی منفی شده
موقع خاموش کردن موتور دورش کم میشه ولی خاموش نمیشه
دیود های اس ام دی دوتاش سالمه
اگه کمک کنید ممنون میشم



[چگيني]

باسلام خدمت دوستان
مشکل این مدار اینه که پایه های کلید یکی مثبت و اون یکی منفی شده
موقع خاموش کردن موتور دورش کم میشه ولی خاموش نمیشه
دیود های اس ام دی دوتاش سالمه
اگه کمک کنید ممنون میشم

سلام
کلید وصل نمیکند.تعویض شود.



[daniyal18]

سلام
کلید وصل نمیکند.تعویض شود.

درود ممنون برا پاسخ
گمونم اشتباه بیان کردم
کلید کار خودش رو میکنه
حتی قسمت نمایشگر درست خاموش و روشن میشه
ولی موتور در حالت ofخاموش نمیشه
پایه های کلید رو گرفتم دیدم یکی منفی یکی مثبت شده
همیشع تو خروجی موتور برق هست !!!



[daniyal18]

سلام
کلید وصل نمیکند.تعویض شود.



[daniyal18]

دوستان نظری ندارید ؟؟



[Mohammad.sp]

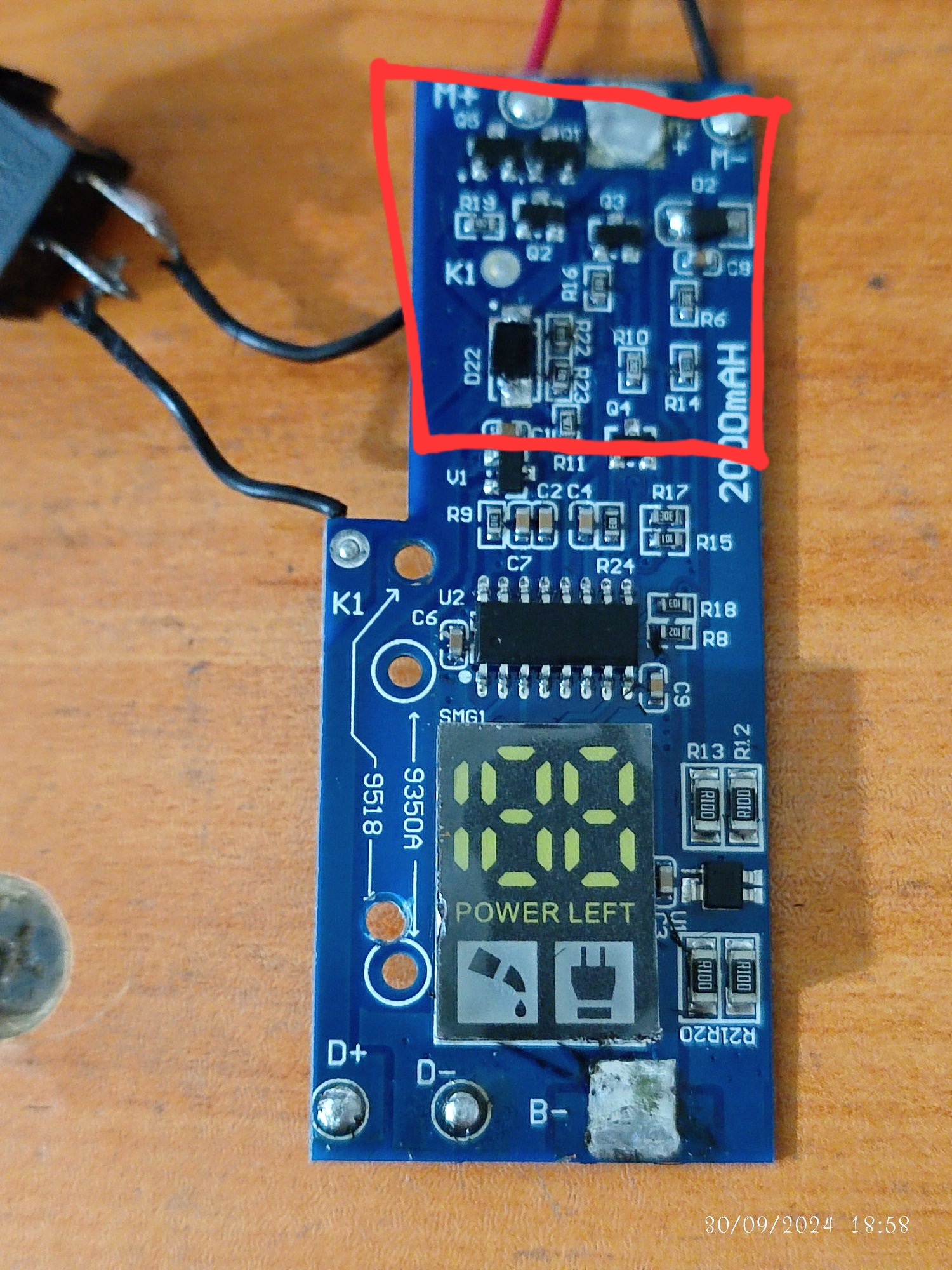

سلام عکس واضح از این قسمت بده

باسلام خدمت دوستان
مشکل این مدار اینه که پایه های کلید یکی مثبت و اون یکی منفی شده
موقع خاموش کردن موتور دورش کم میشه ولی خاموش نمیشه
دیود های اس ام دی دوتاش سالمه
اگه کمک کنید ممنون میشم



[amookhteh]

چنتا ترانزیستور داره مدار اونارو تست کنید یا عوض کنید تست کنید دوباره



[daniyal18]

چنتا ترانزیستور داره مدار اونارو تست کنید یا عوض کنید تست کنید دوباره

درود ممنون از پاسختون اولین ترانزیستور بالاسمت چپ پایه هاش اتصال کوتاهه که بقیه نیست با اینکه شماره ها یکیه
اگه این قسمت رو حذف و از خود کلید به موتور بگیرم که با قطع کلید هم صحفه هم موتور اف بشه مشکلی داره ؟!



[daniyal18]

چنتا ترانزیستور داره مدار اونارو تست کنید یا عوض کنید تست کنید دوباره

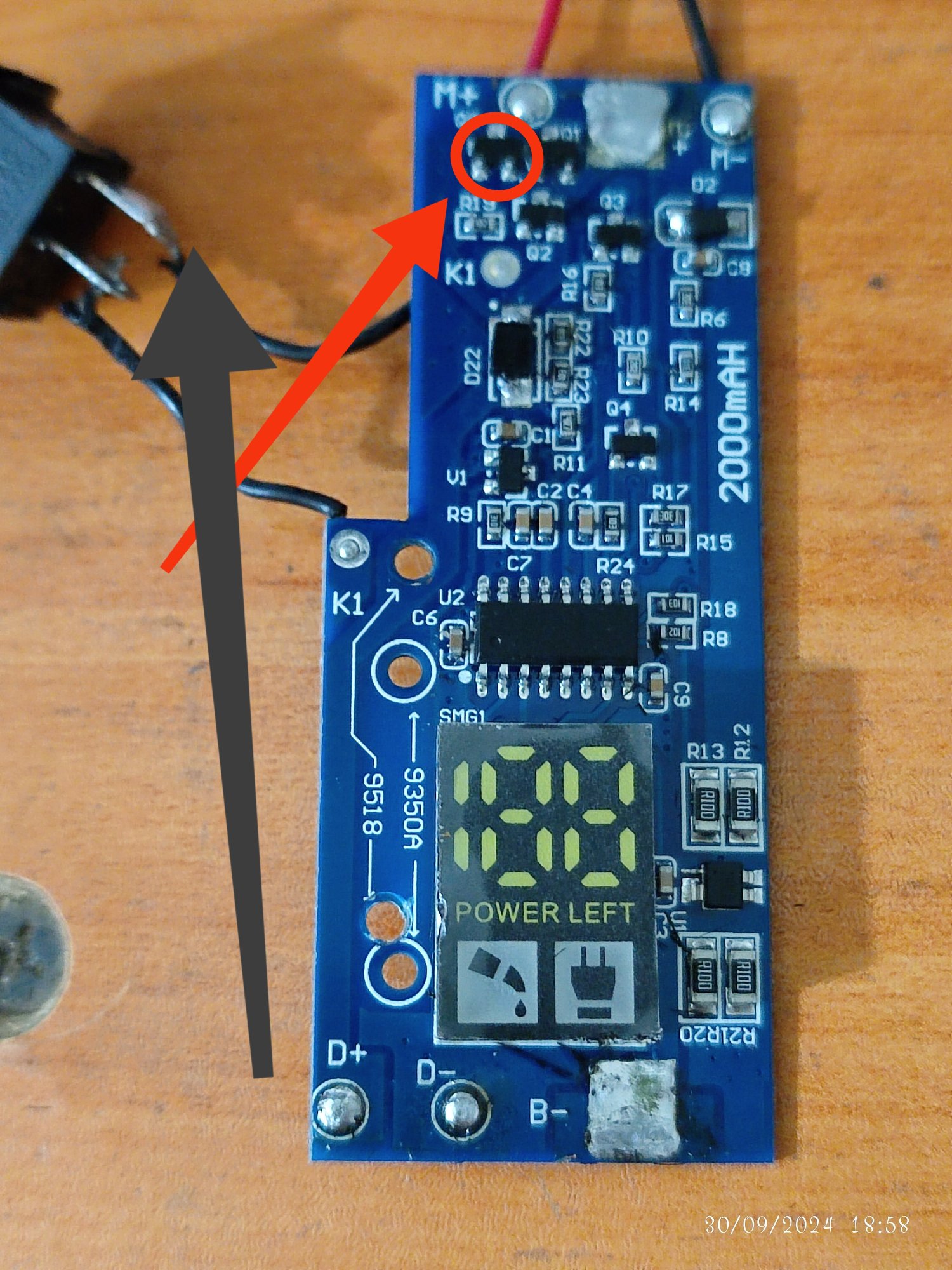

از علامت مشکل که زدم حالا بسته به مثبت یا منفی بگیرم برا موتور



[HS13&86]

از علامت مشکل که زدم حالا بسته به مثبت یا منفی بگیرم برا موتور

با سلام، معمولا ماسفت نوع N استفاده میشه ، میتونید از A1SHB یا AO3400 استفاده کنید.
